బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

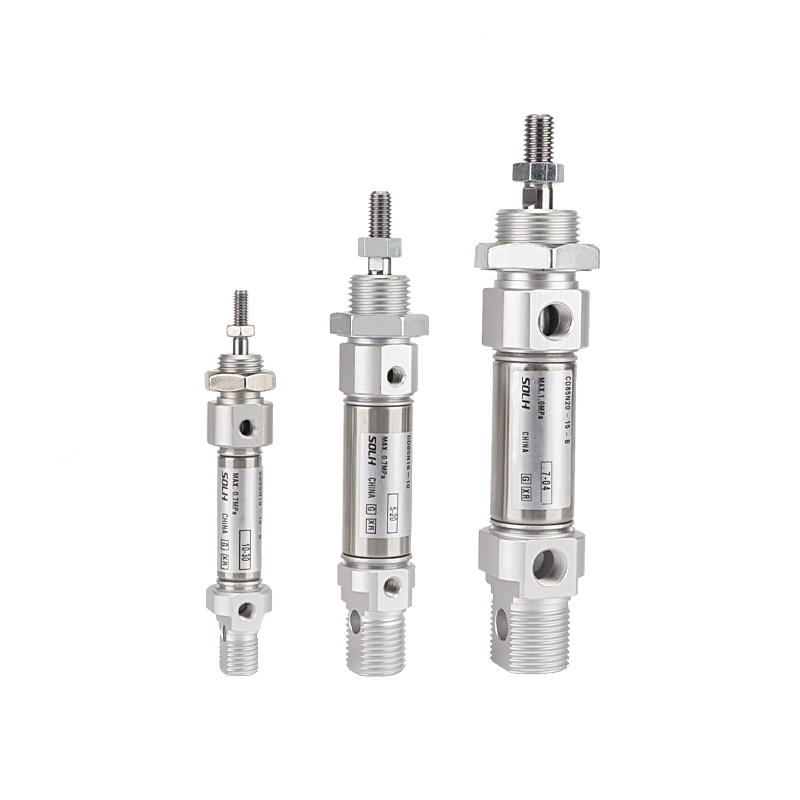

SOLH C85 సిరీస్ స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్ ISO 6432 అంతర్జాతీయ ప్రమాణానికి అనుగుణంగా ఉంటుంది, బోర్ రేంజ్ φ8~25mm. ఫీచర్లు: కాంపాక్ట్ అవుట్లైన్, తుప్పు నిరోధకత, హై-స్పీడ్ & హై-ఫ్రీక్వెన్సీ పనితీరు, ఆయిల్-ఫ్రీ ఆపరేషన్. ఆహారం, ఫార్మాస్యూటికల్, ఎలక్ట్రానిక్స్ మరియు సాధారణ వాయు ఆటోమేషన్ పరికరాలలో విస్తృతంగా మోహరించారు.
1. ప్రమాణం: ISO 6432 (φ8–φ25), గ్లోబల్ మినీ సిలిండర్ మార్కెట్ కోసం యూనివర్సల్ మౌంటు కొలతలు.
2. మెటీరియల్: 304 స్టెయిన్లెస్ స్టీల్ బారెల్, పిస్టన్ రాడ్ మరియు లాక్ నట్; రస్ట్ ప్రూఫ్, తేమ, బలహీనమైన యాసిడ్ మరియు బలహీన క్షార పని పరిస్థితులకు అనుకూలం.
3. నిర్మాణం: రోల్-క్రిమ్ప్డ్ ఎండ్ క్యాప్స్, టై-రాడ్ ఫ్రీ, స్ట్రెయిట్ స్థూపాకార ఆకారం, చిన్న పరిమాణం మరియు తేలికైనది.
4. ఆపరేషన్ వేరియంట్స్
-- సింగిల్ రాడ్ డబుల్ యాక్టింగ్ (స్టాండర్డ్)
-- సింగిల్ యాక్టింగ్ (స్ప్రింగ్ రిటర్న్ / స్ప్రింగ్ ఎక్స్టెన్డ్)
-- డబుల్ రాడ్ సింక్రోనస్ సిలిండర్
-- C85K నాన్-రొటేటింగ్ రాడ్ రకం
5. కుషన్: ప్రామాణిక రబ్బరు పరిపుష్టి; హై స్పీడ్ మోషన్ కింద ప్రభావాన్ని తగ్గించడానికి φ10–25 కోసం ఎయిర్ కుషన్ (ప్రత్యయం C) ఐచ్ఛికం.
6. సీలింగ్: ఆయిల్ రిజర్వాయర్ గాడితో ప్రత్యేక ద్వి దిశాత్మక ముద్ర, తక్కువ ప్రారంభ ఒత్తిడి, చమురు రహిత పని పరిస్థితిలో సుదీర్ఘ సేవా జీవితం.
7. స్థాన గుర్తింపు: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (కోడ్ D) ఐచ్ఛికం; మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్ మోడ్లు: A=ట్రాక్ గ్రోవ్, B=స్టీల్ బ్యాండ్ గ్రోవ్.

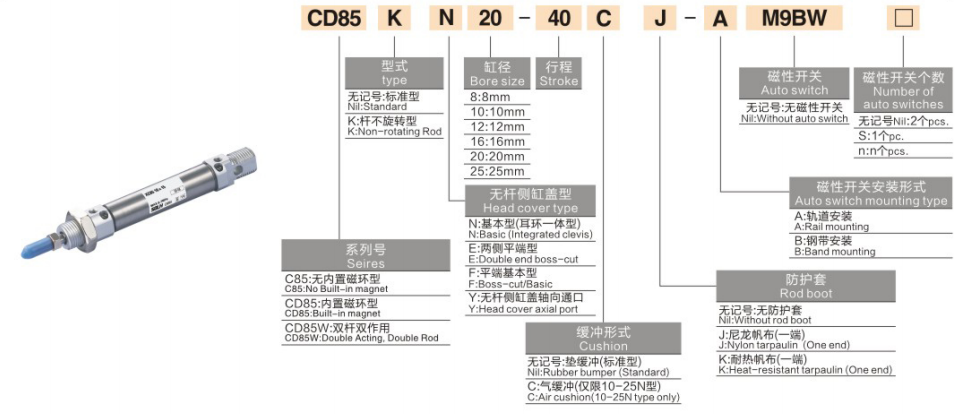

1. మోడల్ ఉదాహరణ: CD85N25-100C-B
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| C85 |
బేస్ సిరీస్ |
ISO6432 స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్ |
|
D |
మాగ్నెట్ ఎంపిక |
D=అంతర్నిర్మిత మాగ్నెటిక్ రింగ్; ఖాళీ=అయస్కాంతం లేదు |
| N/F/E/K |
వేరియంట్ కోడ్ |
N=ప్రాథమిక రకం ఇంటిగ్రేటెడ్ క్లెవిస్ F=ఫ్లాట్ ఎండ్ రకం E=ఒకే నటన K=తిరగని రాడ్ |
|
25 |
బోర్ పరిమాణం (మిమీ) |
8,10,12,16,20,25 |
|
100 |
స్ట్రోక్ పొడవు |
గరిష్టంగా ద్విపాత్రాభినయం కోసం 400మి.మీ |
|
C |
కుషన్ |
ఖాళీ=రబ్బరు పరిపుష్టి; C=ఎయిర్ కుషన్ (φ10~25 అందుబాటులో ఉంది) |
|
B |
స్విచ్ మౌంట్ |
A=ట్రాక్ గాడి; B=స్టీల్ బ్యాండ్ గాడి |
2. ఆర్డర్ రిఫరెన్స్ ఉదాహరణ: CD85N16-50
-- ప్రాథమిక రకం, బోర్ 16, స్ట్రోక్ 50, అంతర్నిర్మిత మాగ్నెట్, రబ్బరు కుషన్.
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| బోర్ పరిమాణాలు |
φ8,10,12,16,20,25 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
0.1-1.0MPa; కనిష్ట ప్రారంభ ఒత్తిడి: 0.05MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5MPa |
| పరిసర ఉష్ణోగ్రత |
అయస్కాంతం అమర్చిన మోడల్ కోసం -10~+70℃;-10~+60℃ |
| పిస్టన్ వేగం |
50-1500mm/s, అధిక పౌనఃపున్య పరస్పర చర్యకు అనుకూలం |
| కుషన్ |
ప్రామాణిక రబ్బరు పరిపుష్టి; ఎయిర్ కుషన్ ఐచ్ఛికం (φ10–25) |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
M5×0.8 (φ8–16); G1/8 (φ20–25) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ మద్దతు |
| స్ట్రోక్ టాలరెన్స్ |
± 1.0 మి.మీ |
| బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
సూచన క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
8 |
30 |
27 |
1.5 |
| 10 |
47 |
43 |
2.3 |
| 12 |
68 |
62 |
3.4 |
| 16 |
121 |
110 |
6.0 |
| 20 |
188 |
172 |
9.4 |
| 25 |
294 |
270 |
14.7 |
1. ISO6432 మౌంటు ఐచ్ఛికాలు
-- N: ఇంటిగ్రేటెడ్ క్లెవిస్తో కూడిన ప్రాథమిక రకం (అత్యంత జనాదరణ పొందినది)
-- F: ఫ్లాట్ ఎండ్ యాక్సియల్ మౌంటు
-- L: సింగిల్ ఫుట్ మౌంట్ / M: డబుల్ ఫుట్ మౌంట్
-- జి: ఫ్లాంజ్ మౌంట్
-- NU: ట్రూనియన్ క్లెవిస్ మౌంటు
2. ప్రధాన ఉత్పన్న సంస్కరణలు
-- CD85: అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో, మాగ్నెటిక్ సెన్సార్లకు అనుకూలంగా ఉంటుంది
-- C85K: నాన్-రొటేటింగ్ స్క్వేర్ పిస్టన్ రాడ్, యాంటీ-ట్విస్ట్ పొజిషనింగ్
-- C85E: సింగిల్ యాక్టింగ్ (స్ప్రింగ్ రిటర్న్ / స్ప్రింగ్ ఎక్స్టెన్డ్)
-- CWCD85E: డబుల్ రాడ్ డబుల్ యాక్టింగ్ సిలిండర్, సింక్రోనస్ మోషన్
1. ✅ C85 కోసం ఇష్టపడే సందర్భాలు
-- ఆహారం, ఫార్మాస్యూటికల్ & ఎలక్ట్రానిక్స్ పరిశ్రమ: స్టెయిన్లెస్ స్టీల్, క్లీన్ గ్రేడ్, యాంటీ తుప్పు
-- హై స్పీడ్ & హై ఫ్రీక్వెన్సీ సైకిల్స్: 50–1500mm/s షార్ట్-స్ట్రోక్ రెసిప్రొకేటింగ్
-- కాంపాక్ట్ ఎక్విప్మెంట్ లేఅవుట్: φ8–25 స్లిమ్ సిలిండర్ బాడీ
-- తేమ & కొద్దిగా తినివేయు వర్క్షాప్ వాతావరణం
-- గ్లోబల్ ఇంటర్చేంజ్ డిమాండ్: డైరెక్ట్ రీప్లేస్మెంట్ కోసం ISO6432 యూనివర్సల్ డైమెన్షన్
1. బోర్ ఎంపిక: థ్రస్ట్ & హారిజాంటల్ లోడ్, రిజర్వ్ ≥50% భద్రతా మార్జిన్ను లెక్కించండి; అధిక ఫ్రీక్వెన్సీ ఆపరేషన్ కోసం చిన్న బోర్ను ఎంచుకోండి.
2. స్ట్రోక్ నిర్ధారణ: అదనపు 10-20mm మార్జిన్ జోడించండి; గరిష్ట స్ట్రోక్ 400mm.
3. కాన్ఫిగరేషన్ ఎంపిక
-- అంతర్నిర్మిత అయస్కాంతం: D కోడ్ని జోడించండి
-- హై స్పీడ్ ఇంపాక్ట్ తగ్గింపు: సి ఎయిర్ కుషన్ ప్రత్యయం ఎంచుకోండి
-- యాంటీ-ట్విస్ట్ అవసరం: K నాన్-రొటేటింగ్ వెర్షన్ని ఎంచుకోండి
-- మౌంటు ఫారమ్ను సరిపోల్చండి: పరికరాల నిర్మాణం ప్రకారం N/F/L/M/G
SOLH C85/CD85 ISO6432 స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్ దిగుమతి చేసుకున్న SMC సిరీస్తో పూర్తిగా పరస్పరం మార్చుకోగలిగింది, హై-స్పీడ్ ఆయిల్-ఫ్రీ ఆపరేషన్, బహుళ మౌంటు పద్ధతులు మరియు ఐచ్ఛిక యాంటీ-రొటేటింగ్ రాడ్, ఆహారం, వైద్య మరియు ఎలక్ట్రానిక్ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లకు అనువైన లీనియర్ యాక్యుయేటర్కు మద్దతు ఇస్తుంది.
