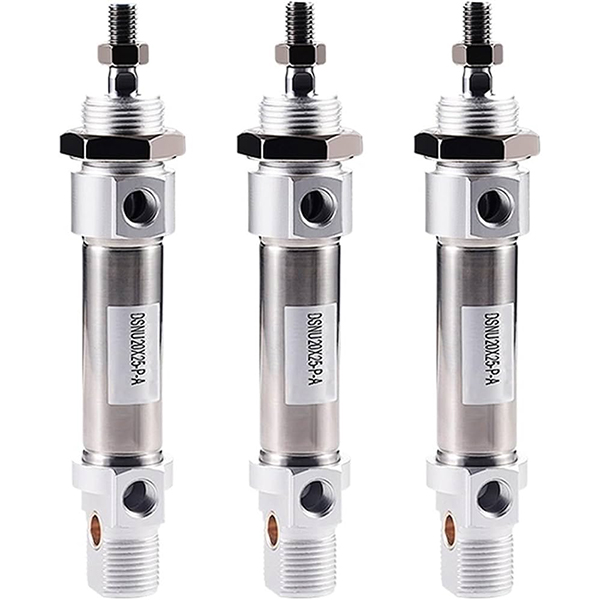

DSNU సిరీస్ స్టెయిన్‌లెస్ స్టీల్ మినీ సిలిండర్ | ISO 6432 ప్రామాణిక తుప్పు-నిరోధక వాయు సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH DSNU సిరీస్ అనేది ISO 6432 మరియు CETOP RP52P అంతర్జాతీయ ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉన్న అధిక-పనితీరు గల స్టెయిన్‌లెస్ స్టీల్ మినీ వాయు సిలిండర్. ఇది పూర్తి SUS304 స్టెయిన్‌లెస్ స్టీల్ సిలిండర్ ట్యూబ్ మరియు పిస్టన్ రాడ్, సెల్ఫ్-అడ్జస్టింగ్ న్యూమాటిక్ కుషనింగ్, సుపీరియర్ తుప్పు నిరోధకత మరియు అల్ట్రా-లాంగ్ సర్వీస్ లైఫ్‌ని కలిగి ఉన్న బోర్ పరిధిని φ8 నుండి φ63mm వరకు కవర్ చేస్తుంది. FESTO DSNU, SMC CM2 మరియు Airtac MG సిరీస్‌లకు అనుకూలమైనది, ఇది ఆహారం, ఫార్మాస్యూటికల్, ఎలక్ట్రానిక్, ప్యాకేజింగ్, టెక్స్‌టైల్ మరియు తేమ, బలహీనమైన ఆమ్లం మరియు బలహీనమైన క్షార పని పరిస్థితులతో కూడిన ప్రత్యేక స్వయంచాలక దృశ్యాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

  1.1 గ్లోబల్ స్టాండర్డ్ & పూర్తి పరస్పర మార్పిడి

     ISO 6432 మరియు CETOP RP52P సార్వత్రిక పారిశ్రామిక ప్రమాణాలకు అనుగుణంగా తయారు చేయబడింది, అన్ని మౌంటు కొలతలు మరియు ఇంటర్‌ఫేస్ స్పెసిఫికేషన్‌లు ప్రపంచవ్యాప్తంగా ఏకీకృతం చేయబడ్డాయి. ఇది ప్రధాన స్రవంతి అంతర్జాతీయ బ్రాండ్ మినీ సిలిండర్‌లతో పూర్తి పరస్పర మార్పిడిని సాధిస్తుంది, జీరో-మోడిఫికేషన్ రీప్లేస్‌మెంట్ మరియు స్టాండర్డ్ ఆటోమేటెడ్ పరికరాల బ్యాచ్ అప్‌గ్రేడ్‌కు మద్దతు ఇస్తుంది.

  1.2 పూర్తి స్టెయిన్‌లెస్ స్టీల్ తుప్పు-నిరోధక నిర్మాణం

     ప్రీమియం SUS304 స్టెయిన్‌లెస్ స్టీల్ సిలిండర్ ట్యూబ్ మరియు పిస్టన్ రాడ్‌ని అడాప్ట్ చేయడం, నకిలీ అల్యూమినియం అల్లాయ్ ఎండ్ కవర్‌లతో సరిపోలడం. ఇంటిగ్రేటెడ్ మెటీరియల్ స్ట్రక్చర్ అద్భుతమైన రస్ట్ ప్రూఫ్, యాంటీ తుప్పు మరియు అధిక-బలం పనితీరును అందిస్తుంది, అధిక తేమ, ధూళి, బలహీనమైన ఆమ్లం మరియు బలహీనమైన ఆల్కలీ వంటి కఠినమైన వాతావరణాలకు సంపూర్ణంగా అనుగుణంగా ఉంటుంది, మన్నికలో సాధారణ అల్యూమినియం మినీ సిలిండర్‌లను మించిపోయింది.

  1.3 రోలర్ క్రిమ్ప్డ్ ఫర్మ్ స్ట్రక్చర్

     గట్టి మరియు దృఢమైన మొత్తం నిర్మాణం, అత్యుత్తమ వైబ్రేషన్ నిరోధకత మరియు స్థిరమైన ఆపరేషన్‌తో ముగింపు కవర్ కనెక్షన్ కోసం ప్రొఫెషనల్ రోలర్ క్రింపింగ్ సీలింగ్ టెక్నాలజీని స్వీకరించడం. స్ట్రీమ్‌లైన్డ్ రౌండ్ స్ట్రెయిట్ షేప్ సాధారణ నిర్మాణం మరియు అనుకూలమైన రోజువారీ వేరుచేయడం మరియు నిర్వహణను కలిగి ఉంటుంది, తరువాత ఆపరేషన్ ఖర్చులను తగ్గిస్తుంది.

  1.4 డైవర్సిఫైడ్ మోషన్ & షార్ట్-టైప్ కాంపాక్ట్ ఎంపికలు

     • DSNU డబుల్ యాక్టింగ్: డ్యూయల్-ఎండ్ ఎయిర్ ఇన్‌టేక్ రెసిప్రొకేటింగ్ మోషన్, సాంప్రదాయ లీనియర్ ఆటోమేషన్ కోసం అత్యంత సార్వత్రిక ప్రామాణిక రకం.

     • DSNU-...-P సింగిల్ యాక్టింగ్ (పుష్ అవుట్): స్ప్రింగ్ పుష్-అవుట్ నిర్మాణం, భద్రత రీసెట్ దృశ్యాల కోసం విద్యుత్ వైఫల్యం తర్వాత ఆటోమేటిక్ పొడిగింపు.

     • DSNU-...-R సింగిల్ యాక్టింగ్ (వెనక్కి లాగండి): స్ప్రింగ్ రిటర్న్ స్ట్రక్చర్, ప్రొటెక్టివ్ పొజిషనింగ్ మెకానిజమ్స్ కోసం పవర్ ఫెయిల్యూర్ తర్వాత ఆటోమేటిక్ రిట్రాక్షన్.

     • DSNU-...-PPV స్వీయ-సర్దుబాటు కుషన్: డ్యూయల్-ఎండ్ ఇంటెలిజెంట్ సెల్ఫ్ అడ్జస్ట్ న్యూమాటిక్ బఫర్, మాన్యువల్ సర్దుబాటు అవసరం లేదు, పూర్తి పీడన శ్రేణి హై-స్పీడ్ ఆపరేషన్‌కు అనుకూలం.

     • DSNU-S చిన్న రకం: అల్ట్రా-ఇరుకైన స్పేస్ ఇన్‌స్టాలేషన్ దృశ్యాల కోసం అనుకూలీకరించబడిన ప్రామాణిక రకం కంటే మొత్తం పొడవులో 35 మిమీ తక్కువ మరియు వెడల్పు 40% తక్కువగా ఉంటుంది.

  1.5 అప్‌గ్రేడ్ చేసిన కుషన్ & తక్కువ-ఘర్షణ సీలింగ్ సిస్టమ్

     ప్రాథమిక శబ్దం మరియు ప్రభావం తగ్గింపు కోసం సాగే బఫర్ ప్యాడ్ (P)తో కూడిన స్టాండర్డ్; ఐచ్ఛిక వినూత్న PPV స్వీయ-సర్దుబాటు ఎయిర్ కుషన్, అధిక-వేగం తరచుగా కదలిక కోసం ఆటోమేటిక్ అడాప్టివ్ బఫరింగ్‌తో 0.1~1.0MPa పూర్తి పీడన పరిధికి అనుగుణంగా ఉంటుంది. ద్వి దిశాత్మక తక్కువ-ఘర్షణ మిశ్రమ సీల్ మరియు అంతర్నిర్మిత చమురు నిల్వ గాడితో అమర్చబడి, సిలిండర్ అల్ట్రా-తక్కువ ప్రారంభ ఒత్తిడి, స్థిరమైన చమురు-రహిత ఆపరేషన్ మరియు 8 మిలియన్ సైకిళ్లకు పైగా సేవా జీవితాన్ని కలిగి ఉంటుంది.

  1.6 ప్రెసిషన్ మాగ్నెటిక్ ఇండక్షన్ కాన్ఫిగరేషన్

     ఐచ్ఛిక అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (A కోడ్) FESTO SMT మరియు SMC M9B సిరీస్ మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది, నిజ-సమయ ఖచ్చితమైన పిస్టన్ పొజిషన్ డిటెక్షన్ మరియు PLC సిగ్నల్ లింకేజ్ నియంత్రణను గ్రహించడం, ఆటోమేటెడ్ సైకిల్ పొజిషనింగ్ మరియు ఇంటెలిజెంట్ మానిటరింగ్‌కు మద్దతు ఇస్తుంది.

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

 1. సాధారణ నమూనా నిర్మాణం: DSNU25-100-PPV-A-MQ

  2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • డబుల్ యాక్టింగ్ PPV కుషన్ మాగ్నెటిక్ మోడల్: DSNU32-75-PPV-A-MQ (32 మిమీ బోర్, 75 మిమీ స్ట్రోక్, పార్శ్వ ఫ్లాంజ్ మౌంటు, మాగ్నెటిక్ ఎక్విప్డ్)

     • షార్ట్-టైప్ డబుల్ యాక్టింగ్ సాగే కుషన్ మోడల్: DSNU-S20-50-P-A (20mm బోర్, 50mm స్ట్రోక్, అల్ట్రా-కాంపాక్ట్ షార్ట్ బాడీ, మాగ్నెటిక్ ఎక్విప్డ్)

     • సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ మోడల్: DSNU16-30-R-P-A (16mm బోర్, 30mm స్ట్రోక్, స్ప్రింగ్ రీసెట్, మాగ్నెటిక్ ఎక్విప్డ్)

3. కోర్ టెక్నికల్ పారామితులు (ప్రామాణిక రకం)

4. 0.5MPa థియరిటికల్ థ్రస్ట్ & టెన్షన్ రిఫరెన్స్ చార్ట్ (సింగిల్ రాడ్)

  4.1 డబుల్ యాక్టింగ్ (DSNU) పనితీరు డేటా

  4.2 సింగిల్ యాక్టింగ్ (DSNU-R స్ప్రింగ్ రిటర్న్) పనితీరు డేటా

5. మౌంటు ఫారమ్‌లు & డెరివేటివ్ మోడల్స్

  5.1 డైవర్సిఫైడ్ యూనివర్సల్ మౌంటింగ్ మెథడ్స్

     • MQ లాటరల్ పోర్ట్ ఫ్లాంజ్: సైడ్ ఎయిర్ ఇన్‌లెట్‌తో స్టాండర్డ్ ఫ్లాంజ్ ఫిక్స్‌డ్ మౌంటు, సాంప్రదాయిక ఆటోమేషన్ లేఅవుట్ కోసం అత్యంత సార్వత్రిక రకం

     • MA యాక్సియల్ పోర్ట్ ఫ్లాంజ్: యాక్సియల్ ఎయిర్ ఇన్‌లెట్ డిజైన్, పరిమిత అక్షసంబంధ ఇన్‌స్టాలేషన్ స్పేస్ కోసం ప్రత్యేకంగా స్వీకరించబడింది

     • MH డైరెక్ట్ మౌంట్: ఎండ్ కవర్ డైరెక్ట్ ఫిక్సింగ్ స్ట్రక్చర్, ఇరుకైన స్పేస్ ఇన్‌స్టాలేషన్ కోసం అల్ట్రా-సన్నని శరీరం

     • KP బిగింపు యూనిట్: ఏకపక్ష స్ట్రోక్ పొజిషన్ ఫిక్సింగ్ మరియు యాంటీ-ఆఫ్‌సెట్ పొజిషనింగ్ కోసం అంతర్నిర్మిత లాకింగ్ ఫంక్షన్

     • FA/FB ఫ్రంట్/రియర్ ఫ్లాంజ్: ముందు మరియు వెనుక ఫ్లాట్ ఫ్లాంజ్ ఫిక్సింగ్, ISO స్టాండర్డ్ మౌంటు యాక్సెసరీస్‌తో పూర్తిగా అనుకూలంగా ఉంటుంది

  5.2 కోర్ డెరివేటివ్ సిరీస్

     • DSNU ప్రమాణం: సాధారణ ఆటోమేషన్ కోసం సాగే లేదా ఎయిర్ బఫర్‌తో యూనివర్సల్ డబుల్ యాక్టింగ్ రకం

     • DSNU-S చిన్న రకం: కాంపాక్ట్ షార్ట్డ్ బాడీ, అల్ట్రా-ఇరుకైన స్పేస్ ఇన్‌స్టాలేషన్ దృశ్యాల కోసం ప్రత్యేకమైనది

     • DSNU-...-P/R సింగిల్ యాక్టింగ్: భద్రత రీసెట్ పని పరిస్థితుల కోసం స్ప్రింగ్ పుష్-అవుట్ / స్ప్రింగ్ రిటర్న్ సింగిల్ యాక్టింగ్ మోడల్స్

     • DSNU-...-PPV స్వీయ-సర్దుబాటు కుషన్: ఇంటెలిజెంట్ అడాప్టివ్ బఫరింగ్, హై-స్పీడ్ తరచుగా సైక్లిక్ ఆపరేషన్ కోసం ప్రాధాన్యతనిస్తుంది

6. DSNU vs CM2 vs MG ఎంపిక పోలిక

7. 3-దశల త్వరిత ఎంపిక గైడ్

     1. బోర్ ఎంపిక: వాస్తవ లోడ్ బరువు ప్రకారం తగిన బోర్ పరిమాణాన్ని ఎంచుకోండి, 50% కంటే ఎక్కువ భద్రతా మార్జిన్‌ను రిజర్వ్ చేయండి. హై-స్పీడ్ ఆపరేషన్, తుప్పు నిరోధకత మరియు అంతర్జాతీయ ప్రామాణిక సరిపోలిక డిమాండ్ల కోసం DSNU సిరీస్‌కు ప్రాధాన్యత ఇవ్వండి.

     2. స్ట్రోక్ ఎంపిక: అసలైన వర్కింగ్ స్ట్రోక్ ప్లస్ 10~20mm భద్రతా మార్జిన్; ప్రామాణిక స్ట్రోక్ పరిమితులను అనుసరించండి: డబుల్ యాక్టింగ్ ≤500mm, సింగిల్ యాక్టింగ్ ≤150mm.

     3. ఫంక్షనల్ కాన్ఫిగరేషన్: హై-స్పీడ్ ఆపరేషన్ కోసం PPV స్వీయ-సర్దుబాటు ఎయిర్ కుషన్‌ను ఎంచుకోండి (>500mm/s); ఇరుకైన సంస్థాపన స్థలం కోసం DSNU-S చిన్న రకాన్ని ఎంచుకోండి; ఆటోమేటిక్ పొజిషన్ డిటెక్షన్ కోసం మాగ్నెటిక్ రింగ్ + SMT/M9B స్విచ్‌లను సరిపోల్చండి.

ఒక వాక్య సారాంశం

     SOLH DSNU ISO 6432 స్టెయిన్‌లెస్ స్టీల్ మినీ సిలిండర్‌లో పూర్తి తుప్పు-నిరోధక స్టెయిన్‌లెస్ స్టీల్ నిర్మాణం, స్వీయ-సర్దుబాటు చేసే ఇంటెలిజెంట్ బఫరింగ్, ఆయిల్-ఫ్రీ లాంగ్-లైఫ్ ఆపరేషన్ మరియు డైవర్సిఫైడ్ మౌంటింగ్ ఆప్షన్‌లు ఉన్నాయి, ఇవి ఎలక్ట్రానిక్, మినీ సిలిండర్‌లు, మినీ సిలిండర్‌లకు అధిక-ప్రామాణిక సార్వత్రిక పరిష్కారంగా ఉపయోగపడుతున్నాయి. ఆటోమేషన్ పరికరాలు.
