SOLH CG1/CDG1 అల్యూమినియం లైట్ వెయిట్ రౌండ్ సిలిండర్, బోర్ φ20~100mm, పూర్తిగా మార్చుకోగలిగిన మౌంటు కొలతలతో పాత SMC CA1 సిరీస్కు సక్సెసర్ రీప్లేస్మెంట్. ఫీచర్లు: తేలికైన, సార్వత్రిక సంస్థాపన, సౌకర్యవంతమైన పైపింగ్ లేఅవుట్, తక్కువ శబ్దం & అధిక వేగం పనితీరు. ఆటోమేషన్ కన్వేయర్ లైన్లు, ఎలక్ట్రానిక్ పరికరాలు, ప్యాకేజింగ్ యంత్రాలు, లైట్ & మీడియం లోడ్ కోసం తేలికపాటి పరిశ్రమ పరికరాలు, లాంగ్ స్ట్రోక్ మరియు హై-ఫ్రీక్వెన్సీ రెసిప్రొకేటింగ్ అప్లికేషన్లలో విస్తృతంగా ఉపయోగించబడుతుంది.
1. స్టాండర్డ్: కొత్త తరం SMC తేలికపాటి రౌండ్ సిలిండర్, CA1 సిరీస్కి నేరుగా భర్తీ.
2. మెటీరియల్: ఎక్స్ట్రూడెడ్ అల్యూమినియం బారెల్ & ఎండ్ క్యాప్స్, హార్డ్ క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్. సాంప్రదాయిక ప్రామాణిక సిలిండర్ల కంటే 30% తేలికైనది, అధిక బలం మరియు మంచి వేడి వెదజల్లుతుంది.
3. నిర్మాణం: థ్రెడ్ లాక్డ్ ఎండ్ క్యాప్స్, స్ట్రెయిట్ రౌండ్ షేప్, సులభంగా వేరుచేయడం & నిర్వహణ. 4 డైరెక్షనల్ ఎయిర్ పోర్టులు (90° విరామం), అత్యంత సౌకర్యవంతమైన పైపింగ్ అమరిక.
4. ఆపరేషన్ వేరియంట్స్
-- CG1B డబుల్ యాక్టింగ్: రెండు చివర్లలో గాలి సరఫరా, అత్యంత సాధారణ ప్రామాణిక మోడల్
-- CG1S / CG1T సింగిల్ యాక్టింగ్: S=స్ప్రింగ్ రిటర్న్; T=వసంత పొడిగింపు, ఎయిర్ కట్-ఆఫ్ తర్వాత ఆటోమేటిక్ రీసెట్
-- CG1W డబుల్ రాడ్: రాడ్ రెండు వైపులా పొడిగించబడింది, సింక్రోనస్ కదలిక, మెరుగైన యాంటీ-టార్షన్ సామర్థ్యం
-- CG1K నాన్-రొటేటింగ్ రాడ్: ఖచ్చితమైన పొజిషనింగ్ మరియు యాంటీ-ట్విస్ట్ కోసం షట్కోణ పిస్టన్ రాడ్
4. కుషన్: ప్రామాణిక రబ్బరు పరిపుష్టి; అధిక వేగంతో ప్రభావం మరియు శబ్దాన్ని తగ్గించడానికి ఎయిర్ కుషన్ (ప్రత్యయం A) ఐచ్ఛికం.
5. సీలింగ్: చమురు రిజర్వాయర్ గాడితో తక్కువ-ఘర్షణ మిశ్రమ ముద్ర, తక్కువ ప్రారంభ ఒత్తిడి, చమురు-రహిత ఆపరేషన్, సేవా జీవితం ≥8 మిలియన్ సైకిల్స్.
6. పొజిషన్ డిటెక్షన్: CDG1 అంతర్నిర్మిత మాగ్నెటిక్ రింగ్తో అమర్చబడి, పిస్టన్ పొజిషన్ ఫీడ్బ్యాక్ కోసం M9B/A93/Z73 ఆటో స్విచ్లకు అనుకూలంగా ఉంటుంది; అయస్కాంతం లేని CG1, మాగ్నెటిక్ స్విచ్లను ఇన్స్టాల్ చేయలేము.

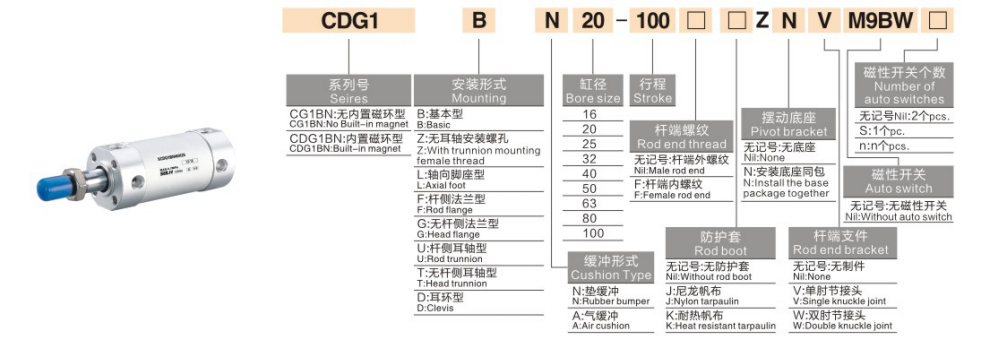

1. మోడల్ ఉదాహరణ:CDG1BN25-100Z
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| CG1 / CDG1 |
సిరీస్ కోడ్ |
CG1 = అయస్కాంత వలయం లేకుండా CDG1 = అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
| B/S/T/W/K |
చర్య రకం |
బి=డబుల్ యాక్టింగ్ S=సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ T=సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్ W=డబుల్ రాడ్ K=నాన్-రొటేటింగ్ రాడ్ |
|
N |
రాడ్ ఎండ్ థ్రెడ్ |
N=ఆడ దారం (ప్రామాణిక); blank=మగ దారం |
| 20/25/32/40/50/63/80/100 |
బోర్ పరిమాణం (మిమీ) |
φ20 ~ φ100 |
|
100 |
స్ట్రోక్ పొడవు |
గరిష్టంగా 1000mm డబుల్ యాక్టింగ్ గరిష్టంగా 300mm సింగిల్ యాక్టింగ్ |
|
Z |
వెర్షన్ కోడ్ |
Z=కొత్త ప్రామాణిక వెర్షన్; ఖాళీ=పాత సంస్కరణ |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- CDG1BN32-200Z: బోర్32, స్ట్రోక్200, డబుల్ యాక్టింగ్, బిల్ట్-ఇన్ మాగ్నెట్, ఫిమేల్ రాడ్ థ్రెడ్
-- CDG1S40-100Z: బోర్40, స్ట్రోక్100, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్, బిల్ట్-ఇన్ మాగ్నెట్
-- CDG1K50-150Z: బోర్50, స్ట్రోక్150, నాన్-రొటేటింగ్ షట్కోణ పిస్టన్ రాడ్
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| బోర్ రేంజ్ |
φ20,25,32,40,50,63,80,100 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
డబుల్ యాక్టింగ్: 0.05~1.0MPa ఒకే నటన:0.1~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ +70℃；-10 ~ +60℃ అయస్కాంతం అమర్చిన మోడల్ కోసం |
| పిస్టన్ వేగం |
గాలి కుషన్ రకం కోసం 50 ~ 1000 mm/s；50~700mm/s |
| కుషన్ |
ప్రామాణిక రబ్బరు పరిపుష్టి; ఎయిర్ కుషన్ (A) ఐచ్ఛికం |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ మద్దతు |
| స్ట్రోక్ టాలరెన్స్ |
≤1000mm: ±1.4 mm; 1000~1500mm: ±1.8 mm |
1. డబుల్ యాక్టింగ్ CG1B
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. సింగిల్ యాక్టింగ్ CG1S (స్ప్రింగ్ రిటర్న్ @0.5MPa)
| బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
స్ప్రింగ్ రిటర్న్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
1. మౌంటు ఐచ్ఛికాలు
-- B ప్రాథమిక రకం: ఎండ్ క్యాప్ థ్రెడ్ల ద్వారా డైరెక్ట్ ఇన్స్టాలేషన్ (అత్యంత సాధారణం)
-- L ఫుట్ మౌంట్: సైడ్ మౌంటు కోసం యాక్సియల్ ఫుట్ బ్రాకెట్
-- F/G ఫ్లాంజ్: రాడ్-సైడ్/హెడ్-సైడ్ ఫ్లాంజ్ ప్లేట్ ఫిక్సింగ్
-- సి/డి క్లెవిస్: స్వింగ్ మెకానిజం కోసం సింగిల్ క్లెవిస్ /డబుల్ క్లెవిస్
-- E Trunnion: టర్నోవర్ & స్వింగ్ మోషన్ కోసం హెడ్-సైడ్ ట్రూనియన్ మౌంట్
2. మెయిన్ డెరివేటివ్ సిరీస్
-- CDG1B: అంతర్నిర్మిత మాగ్నెట్తో ప్రామాణిక డబుల్ యాక్టింగ్
-- CDG1S/T: సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ / స్ప్రింగ్ ఎక్స్టెన్డ్
-- CDG1W: డబుల్ రాడ్ డబుల్ యాక్టింగ్
-- CDG1K: నాన్-రొటేటింగ్ షట్కోణ పిస్టన్ రాడ్
-- CDG1R: పరిమిత అక్షసంబంధ స్థలం కోసం స్లిమ్ డైరెక్ట్ మౌంట్ వెర్షన్
-- CDG1KR: డైరెక్ట్ మౌంట్ + నాన్-రొటేటింగ్ రాడ్ డబుల్ యాక్టింగ్
1. బోర్ ఎంపిక: అవసరమైన థ్రస్ట్ & క్షితిజ సమాంతర లోడ్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; లైట్-మీడియం లోడ్ మరియు లాంగ్-స్ట్రోక్ అప్లికేషన్ల కోసం CG1కి ప్రాధాన్యత ఇవ్వండి.
2. స్ట్రోక్ నిర్ధారణ: అదనపు 10~20mm ప్రయాణ మార్జిన్ జోడించండి; గరిష్ట స్ట్రోక్: డబుల్ యాక్టింగ్ ≤1000mm, సింగిల్ యాక్టింగ్ ≤300mm.
3. కాన్ఫిగరేషన్ సరిపోలిక
-- ఆపరేషన్: డబుల్ యాక్టింగ్ → B; సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ → S; వ్యతిరేక ట్విస్ట్ అవసరం → కె
-- కుషన్: ఆపరేటింగ్ వేగం＞500mm/s ఉన్నప్పుడు గాలి కుషన్ ప్రత్యయం జోడించండి
-- స్థానం అభిప్రాయం: CDG1 మాగ్నెట్ అమర్చిన మోడల్ని ఎంచుకోండి, M9B/A93 ఆటో స్విచ్లను సరిపోల్చండి
SOLH CG1/CDG1 అల్యూమినియం లైట్ వెయిట్ రౌండ్ సిలిండర్ SMC CA1 సిరీస్తో పూర్తిగా పరస్పరం మార్చుకోగలిగింది, మల్టీ-డైరెక్షన్ పైపింగ్తో తేలికపాటి డిజైన్, బహుళ మౌంటు ఎంపికలు, ప్యాకేజింగ్, కన్వేయర్ మరియు ఎలక్ట్రానిక్ ఆటోమేషన్ ప్రొడక్షన్ లైన్ల కోసం ఆదర్శవంతమైన లాంగ్-స్ట్రోక్ లీనియర్ యాక్యుయేటర్.
