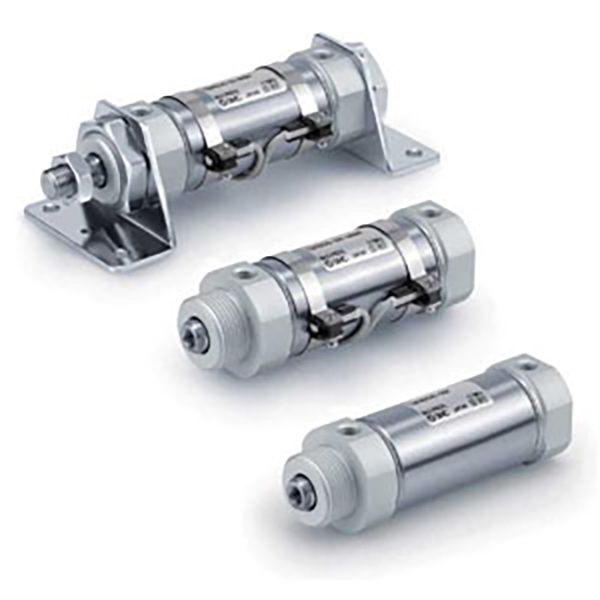

CM3 సిరీస్ షార్ట్ స్టెయిన్‌లెస్ స్టీల్ మినీ సిలిండర్ | కొత్త-తరం అల్ట్రా-కాంపాక్ట్ న్యూమాటిక్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH CM3/CDM3 సిరీస్ అనేది సాంప్రదాయ CM2 సిరీస్‌కి అప్‌గ్రేడ్ చేసిన రీప్లేస్‌మెంట్‌గా ఆప్టిమైజ్ చేయబడిన కొత్త-తరం షార్ట్-టైప్ స్టెయిన్‌లెస్ స్టీల్ మినీ సిలిండర్. ఇది φ20 నుండి φ40 వరకు బోర్ పరిమాణాలను కవర్ చేస్తుంది, CM2తో పోల్చితే గరిష్ట మొత్తం పొడవు 29mm మరియు 21% తక్కువ బరువు తగ్గింపును కలిగి ఉంటుంది. అల్ట్రా-కాంపాక్ట్ బాడీ, పూర్తి 304 స్టెయిన్‌లెస్ స్టీల్ నిర్మాణం, ఆయిల్-ఫ్రీ ఆపరేషన్ మరియు 4-వే పైపింగ్ డిజైన్‌తో, ఇది స్పేస్-పరిమిత, తేమ, బలహీనమైన యాసిడ్ & క్షారాలు మరియు శుభ్రమైన పని పరిస్థితులకు సంపూర్ణంగా వర్తిస్తుంది. మీడియం-లోడ్ ప్రెసిషన్ లీనియర్ మోషన్ పనుల కోసం ఆహారం, వైద్యం, ఎలక్ట్రానిక్స్ మరియు ప్యాకేజింగ్ పరిశ్రమలలో విస్తృతంగా ఉపయోగించబడుతుంది.

  1.1 ప్రామాణిక & ప్రీమియం మెటీరియల్ నిర్మాణం

     JIS B 8356 మార్చుకోగలిగిన ప్రమాణాలకు పూర్తిగా అనుగుణంగా. మొత్తం సిలిండర్ ట్యూబ్, పిస్టన్ రాడ్ మరియు ముగింపు కవర్లు అధిక-నాణ్యత 304 స్టెయిన్‌లెస్ స్టీల్‌ను కలిగి ఉంటాయి, అద్భుతమైన రస్ట్ ప్రూఫ్ మరియు తుప్పు-నిరోధక పనితీరును అందిస్తాయి. ఇది తేమతో కూడిన వాతావరణంలో, బలహీనమైన యాసిడ్/బలహీన క్షార పని పరిస్థితులు మరియు బలమైన పర్యావరణ అనుకూలతతో శుభ్రమైన ఉత్పత్తి వర్క్‌షాప్‌లలో స్థిరంగా పనిచేస్తుంది.

  1.2 ఇంటిగ్రేటెడ్ అల్ట్రా-కాంపాక్ట్ స్ట్రక్చర్

     ఎండ్ కవర్ థ్రెడ్ లాకింగ్ మరియు ఇంటిగ్రేటెడ్ సిలిండర్ ట్యూబ్ స్ట్రక్చర్‌ని అడాప్ట్ చేయడం, మొత్తం పరిమాణం బాగా తగ్గించబడుతుంది. వినూత్నమైన 4-మార్గం పైపింగ్ డిజైన్ (90° విరామం) అల్ట్రా-హై మౌంటు స్వేచ్ఛను అందిస్తుంది, ఇరుకైన పరికరాల స్థలం యొక్క ఇన్‌స్టాలేషన్ గందరగోళాన్ని పరిష్కరిస్తుంది మరియు ఆటోమేటెడ్ స్టేషన్‌ల సౌకర్యవంతమైన లేఅవుట్‌ను గ్రహించడం.

  1.3 పూర్తి దృశ్య కవరేజ్ కోసం విభిన్న చలన రకాలు

     • డబుల్ యాక్టింగ్ (CM3B) : డ్యూయల్-ఎండ్ ఎయిర్ ఇన్‌టేక్ రెసిప్రొకేటింగ్ మోషన్, ప్రామాణిక ఆటోమేటెడ్ లీనియర్ డ్రైవింగ్ కోసం అత్యంత సార్వత్రిక రకం.

     • సింగిల్ యాక్టింగ్ (CM3S/T) : S = స్ప్రింగ్ రిటర్న్, T = స్ప్రింగ్ పొడిగింపు; భద్రతా ప్రాధాన్యతా దృశ్యాల కోసం పవర్ ఆఫ్ తర్వాత ఆటోమేటిక్ రీసెట్.

     • డబుల్ రాడ్ (CM3W) : ద్వంద్వ-ముగింపు రాడ్ అవుట్‌పుట్, సిన్క్రోనస్ స్థిరమైన కదలిక మరియు ప్రత్యేక అనుసంధాన విధానాల కోసం రెట్టింపు ప్రభావవంతమైన స్ట్రోక్.

     • నాన్-రొటేటింగ్ రాడ్ (CM3K) : షట్కోణ వ్యతిరేక టోర్షన్ పిస్టన్ రాడ్, హై-ప్రెసిషన్ పొజిషనింగ్ అవసరాల కోసం ఆపరేషన్ సమయంలో జీరో రొటేషన్.

  1.4 హై-ఎండ్ సీలింగ్ & లాంగ్ సర్వీస్ లైఫ్

     తక్కువ-ఘర్షణ ద్విదిశాత్మక సీలింగ్ రింగ్ మరియు అంతర్నిర్మిత చమురు నిల్వ గాడితో అమర్చబడి, సిలిండర్ అల్ట్రా-తక్కువ ప్రారంభ ఒత్తిడి మరియు స్థిరమైన ఆపరేషన్‌ను కలిగి ఉంటుంది. ప్రామాణిక చమురు రహిత సరళత డిజైన్ శుభ్రమైన పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉంటుంది. ఆప్టిమైజ్ చేయబడిన వేర్-రెసిస్టెంట్ స్ట్రక్చర్ 8 మిలియన్ సైకిల్స్ కంటే ఎక్కువ సేవా జీవితాన్ని నిర్ధారిస్తుంది, పరికరాల నిర్వహణ ఫ్రీక్వెన్సీని బాగా తగ్గిస్తుంది.

  1.5 ఫ్లెక్సిబుల్ బఫర్ & ఇండక్షన్ కాన్ఫిగరేషన్

     ప్రాథమిక షాక్ శోషణ మరియు శబ్దం తగ్గింపు కోసం ప్రామాణిక రబ్బరు బఫర్; ఎండ్ ఇంపాక్ట్‌ను తొలగించడానికి హై-స్పీడ్ తరచుగా ఆపరేషన్ కోసం ఐచ్ఛిక A-రకం ఎయిర్ బఫర్. CDM3 మోడల్ అంతర్నిర్మిత మాగ్నెటిక్ రింగ్‌తో వస్తుంది, రియల్ టైమ్ పొజిషన్ సిగ్నల్ ఫీడ్‌బ్యాక్ మరియు PLC ఆటోమేటిక్ లింకేజ్ కంట్రోల్ కోసం M9B/A93/Z73 సిరీస్ మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది; సాధారణ సైక్లిక్ మోషన్ కోసం CM3 నాన్-మాగ్నెటిక్ వెర్షన్.

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. సాధారణ నమూనా నిర్మాణం: CDM3B25-100Z

 2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • మాగ్నెటిక్ డబుల్ యాక్టింగ్ మోడల్: CDM3B32-50Z (φ32 బోర్, 50mm స్ట్రోక్, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, డబుల్ యాక్టింగ్)

     • సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ మోడల్: CDM3S20-25Z (φ20 బోర్, 25 మిమీ స్ట్రోక్, స్ప్రింగ్ రీసెట్)

     • నాన్-రొటేటింగ్ ప్రెసిషన్ మోడల్: CDM3K40-100Z (φ40 బోర్, 100mm స్ట్రోక్, షట్కోణ యాంటీ-టార్షన్ రాడ్)

3. కోర్ టెక్నికల్ పారామితులు (ప్రామాణిక రకం)

4. 0.5MPa థియరిటికల్ థ్రస్ట్ & టెన్షన్ డేటా

 4.1 డబుల్ యాక్టింగ్ (CM3B) థ్రస్ట్ & టెన్షన్ టేబుల్

  4.2 సింగిల్ యాక్టింగ్ (CM3S స్ప్రింగ్ రిటర్న్) పనితీరు పట్టిక

5. మౌంటు రకాలు & డెరివేటివ్ మోడల్స్

  5.1 విభిన్న మౌంటు పద్ధతులు

     • B ప్రాథమిక రకం: ఎండ్ కవర్ థ్రెడ్‌ల ద్వారా డైరెక్ట్ ఇన్‌స్టాలేషన్, అత్యంత సార్వత్రిక మరియు ఖర్చుతో కూడుకున్న మౌంటు పద్ధతి.

     • L ఫుట్ మౌంట్: స్థిరమైన క్షితిజ సమాంతర సంస్థాపన కోసం అక్షసంబంధ ఫుట్ బ్రాకెట్ ద్వారా పరిష్కరించబడింది.

     • F/G ఫ్లాంజ్ మౌంట్: నిలువు స్థిర స్థానాల కోసం రాడ్-సైడ్ / రాడ్-లెస్ సైడ్ ఫ్లాంజ్ ఇన్‌స్టాలేషన్.

     • C/D క్లెవిస్ మౌంట్: స్వింగింగ్ మరియు లింకేజ్ దృశ్యాల కోసం సింగిల్ క్లెవిస్ / డబుల్ క్లెవిస్ కనెక్షన్.

     • E ట్రూనియన్ మౌంట్: ఫ్లెక్సిబుల్ స్వింగ్ మోషన్ కోసం రాడ్-లెస్ సైడ్ ట్రన్నియన్ స్ట్రక్చర్.

  5.2 కోర్ డెరివేటివ్ సిరీస్

     • CDM3B: మాగ్నెటిక్ డబుల్ యాక్టింగ్ రకం (ప్రామాణిక ప్రధాన స్రవంతి మోడల్)

     • CDM3S/T: మాగ్నెటిక్ సింగిల్ యాక్టింగ్ రకం (స్ప్రింగ్ రిటర్న్ / స్ప్రింగ్ ఎక్స్‌టెన్డ్)

     • CDM3W: మాగ్నెటిక్ డబుల్ రాడ్ డబుల్ యాక్టింగ్ రకం

     • CDM3K: అయస్కాంత నాన్-రొటేటింగ్ షట్కోణ రాడ్ రకం

     • CDM3R: విపరీతమైన స్థల-పరిమిత స్టేషన్ల కోసం డైరెక్ట్ అల్ట్రా-సన్నని మౌంటు రకం

6. CM3 vs CM2 ఎంపిక పోలిక

7. 3-దశల త్వరిత ఎంపిక గైడ్

     1. బోర్ ఎంపిక: అసలు లోడ్ బరువు ప్రకారం బోర్ పరిమాణాన్ని నిర్ధారించండి, 50% కంటే తక్కువ భద్రతా మార్జిన్‌ను రిజర్వ్ చేయండి. మీడియం-థ్రస్ట్, క్లీన్ మరియు తుప్పు-నిరోధక పని పరిస్థితుల కోసం CM3 సిరీస్‌కు ప్రాధాన్యత ఇవ్వండి.

     2. స్ట్రోక్ ఎంపిక: అసలైన వర్కింగ్ స్ట్రోక్ ప్లస్ 10~20mm భద్రతా మార్జిన్. ప్రామాణిక స్ట్రోక్ నియమాలను అనుసరించండి: డబుల్ యాక్టింగ్ ≤300mm, సింగిల్ యాక్టింగ్ ≤100mm.

     3. ఫంక్షనల్ కాన్ఫిగరేషన్: సంప్రదాయ డబుల్ యాక్టింగ్ రెసిప్రొకేటింగ్ మోషన్ కోసం బిని ఎంచుకోండి; సింగిల్ యాక్టింగ్ స్ప్రింగ్ రీసెట్ భద్రతా దృశ్యాల కోసం S; హై-ప్రెసిషన్ యాంటీ-టార్షన్ పొజిషనింగ్ డిమాండ్‌ల కోసం K.

ఒక వాక్య సారాంశం

     SOLH CM3 కొత్త తరం షార్ట్ స్టెయిన్‌లెస్ స్టీల్ మినీ సిలిండర్ అల్ట్రా-కాంపాక్ట్ లైట్‌వెయిట్ బాడీ, 304 పూర్తి స్టెయిన్‌లెస్ తుప్పు నిరోధకత, ఆయిల్-ఫ్రీ లాంగ్-లైఫ్ ఆపరేషన్ మరియు డైవర్సిఫైడ్ మౌంటింగ్ మెథడ్స్, హై-స్టెబిలిటీ మరియు స్పేస్-సేవింగ్ మీడియం-థ్రస్ట్ లీనియర్ మోషన్ సొల్యూషన్‌లను అందించడంతోపాటు ఆహారం, క్లీన్ ఆటోమేటిక్, ఎలక్ట్రానిక్ మరియు ప్యాకేజింగ్ పరికరాలను అందిస్తుంది.
