బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

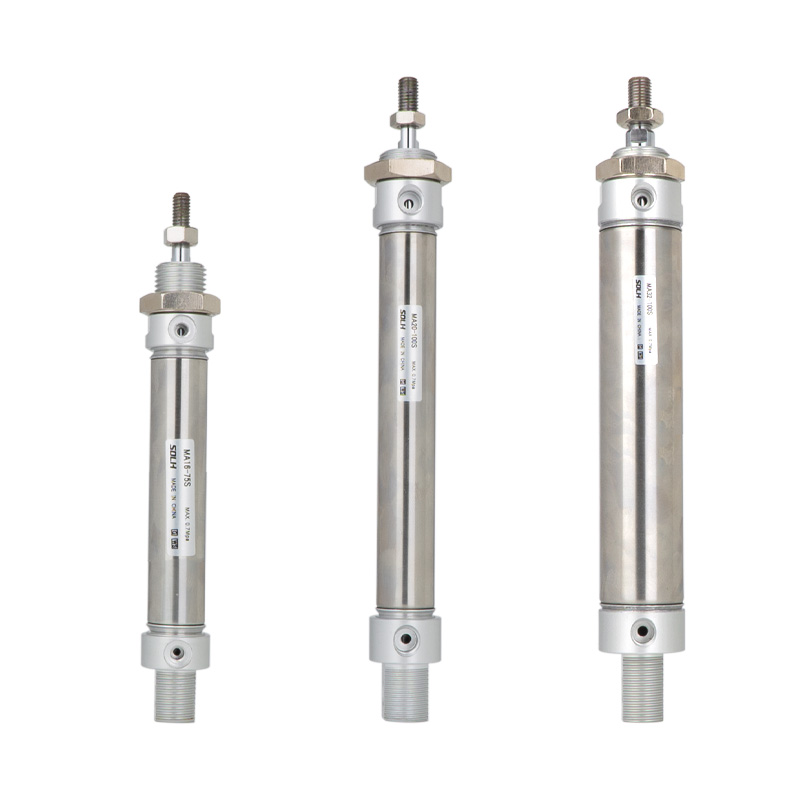

SOLH MA సిరీస్ ఆర్థిక స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్, బోర్ పరిమాణం φ16/20/25/32/40/50/63mm. SMC CM2/CM3 సిరీస్తో పరస్పరం మార్చుకోవచ్చు. అధిక ధర పనితీరు, పరిపక్వ నిర్మాణం, సార్వత్రిక మౌంటు కొలతలు మరియు తుప్పు నిరోధకత. తేలికపాటి పరిశ్రమ, ఎలక్ట్రానిక్స్, ప్యాకేజింగ్, ఆహారం మరియు లైట్ & మీడియం లోడ్, బడ్జెట్-సెన్సిటివ్, శుభ్రమైన లేదా తేమతో కూడిన పని పరిస్థితుల కోసం చిన్న ఆటోమేషన్ పరికరాలలో విస్తృతంగా వర్తించబడుతుంది.
1. స్టాండర్డ్: ఎంటర్ప్రైజ్ ఇంటర్నల్ స్టాండర్డ్, SMC CM2/CM3తో ఎక్కువగా పరస్పరం మార్చుకోవచ్చు.
2. మెటీరియల్: 304 స్టెయిన్లెస్ స్టీల్ బారెల్ & పిస్టన్ రాడ్, అల్యూమినియం అల్లాయ్ ఎండ్ క్యాప్స్, తేమ, బలహీనమైన యాసిడ్, బలహీనమైన క్షార మరియు శుభ్రమైన వాతావరణం కోసం రస్ట్ ప్రూఫ్.
3. నిర్మాణం: రోల్-క్రింప్డ్ ఎండ్ క్యాప్ మరియు బారెల్ కనెక్షన్, స్థిరమైన నిర్మాణం మరియు పోటీ ధర, సులభమైన నిర్వహణ కోసం నేరుగా స్థూపాకార ఆకారం.
4. ఆపరేషన్ వేరియంట్స్
-- MA డబుల్ యాక్టింగ్: రెండు చివర్లలో గాలి సరఫరా, అత్యంత సాధారణ ప్రామాణిక మోడల్
-- MSA సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెండ్: ఎయిర్ కట్ ఆఫ్ అయినప్పుడు ఆటోమేటిక్గా విస్తరించండి
-- MTA సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్: ఎయిర్ కట్ ఆఫ్ అయినప్పుడు స్వయంచాలకంగా ఉపసంహరించుకోండి
-- MAD డబుల్ రాడ్: రెండు వైపులా విస్తరించిన రాడ్, సింక్రోనస్ మోషన్, రెట్టింపు ప్రభావవంతమైన స్ట్రోక్
-- MAJ అడ్జస్టబుల్ స్ట్రోక్: ఖచ్చితమైన పొజిషనింగ్ కోసం ఫైన్ స్ట్రోక్ సర్దుబాటుతో డబుల్ యాక్టింగ్
5. కుషన్: ప్రామాణిక రబ్బరు వ్యతిరేక ఘర్షణ ప్యాడ్; హై స్పీడ్ మోషన్ కింద ఇంపాక్ట్ & నాయిస్ని తగ్గించడానికి MAC ఐచ్ఛిక సర్దుబాటు చేయగల ఎయిర్ కుషన్.
6. సీలింగ్: చమురు నిల్వ గాడితో ప్రత్యేక ద్వి దిశాత్మక ముద్ర, తక్కువ ప్రారంభ ఒత్తిడి, చమురు రహిత ఆపరేషన్, సేవా జీవితం ≥5 మిలియన్ సైకిల్స్.
7. స్థాన గుర్తింపు: అన్ని నమూనాలు అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (ప్రత్యయం S), పిస్టన్ పొజిషన్ ఫీడ్బ్యాక్ కోసం AirTAC CS1-G లేదా SMC M9B మాగ్నెటిక్ స్విచ్లకు అనుకూలంగా ఉంటాయి.

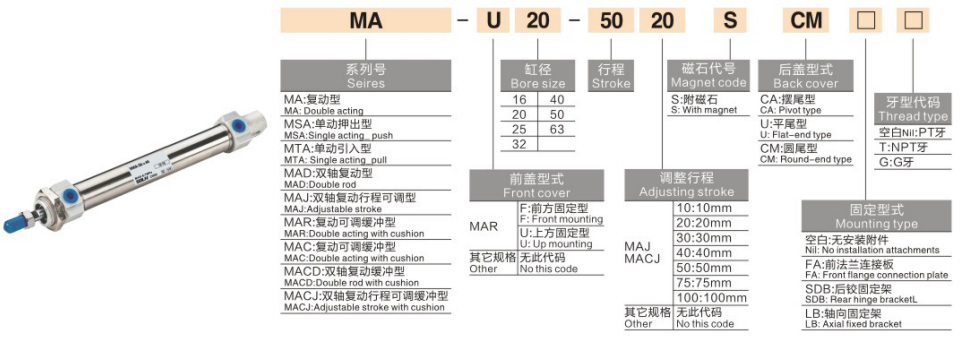

1. మోడల్ ఉదాహరణ: MA25-100S-CM-FA
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| MA/MSA/MTA/MAD/MAJ |
సిరీస్ వేరియంట్ |
MA=డబుల్ యాక్టింగ్ MSA=సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్ MTA=సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ MAD=డబుల్ రాడ్ MAJ=అడ్జస్టబుల్ స్ట్రోక్ |
| 16/20/25/32/40/50/63 |
బోర్ పరిమాణం (మిమీ) |
φ16~φ63 |
|
100 |
స్ట్రోక్ పొడవు |
గరిష్టంగా 500ఎమ్ఎమ్ డబుల్ యాక్టింగ్ గరిష్టంగా 100mm సింగిల్ యాక్టింగ్ |
|
S |
అయస్కాంత రింగ్ |
అంతర్నిర్మిత అయస్కాంతం (ప్రామాణికం, తప్పనిసరి) |
| CM/CA/U |
వెనుక ముగింపు రకం |
CM=స్థూపాకార తోక; CA=క్లెవిస్ తోక; U=చదునైన తోక |
| FA/FB/LB/SDB |
మౌంటు యాక్సెసరీ |
FA=ముందు అంచు; FB=వెనుక అంచు LB=అడుగు మౌంట్; SDB=డబుల్ క్లీవిస్ |
-- MA32-75S-CM: బోర్32, స్ట్రోక్75, డబుల్ యాక్టింగ్, స్థూపాకార తోక, అంతర్నిర్మిత అయస్కాంతం
-- MTA20-50S-U: బోర్20, స్ట్రోక్50, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్, ఫ్లాట్ టైల్
-- MAJ40-100S-CA: బోర్40, స్ట్రోక్100, సర్దుబాటు స్ట్రోక్, క్లెవిస్ టెయిల్
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
| బోర్ పరిమాణాలు |
φ16,20,25,32,40,50,63 మిమీ |
| ఆపరేటింగ్ ఒత్తిడి |
ద్వంద్వ నటన:0.1~1.0MPaసింగిల్ యాక్టింగ్:0.2~1.0MPa |
| ప్రూఫ్ ఒత్తిడి |
1.5 MPa |
| పరిసర ఉష్ణోగ్రత |
మాగ్నెట్ అమర్చిన మోడల్ కోసం -20~+70℃;-10~+60℃ |
| పిస్టన్ వేగం |
50~750 mm/s |
| కుషన్ |
ప్రామాణిక రబ్బరు పరిపుష్టి; MAC ఐచ్ఛిక సర్దుబాటు ఎయిర్ కుషన్ |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| లూబ్రికేషన్ |
ముందుగా greased, చమురు రహిత ఆపరేషన్ అందుబాటులో ఉంది |
| స్ట్రోక్ టాలరెన్స్ |
± 1.5 మి.మీ |
1. డబుల్ యాక్టింగ్ MA
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
పుల్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. సింగిల్ యాక్టింగ్ MTA (స్ప్రింగ్ రిటర్న్ @0.5MPa)
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
స్ప్రింగ్ రిటర్న్ ఫోర్స్ (N) |
సుమారు క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. వెనుక తోక & మౌంటు ఎంపికలు
-- CM స్థూపాకార తోక: స్టాండర్డ్ స్ట్రెయిట్ మౌంటు (అత్యంత జనాదరణ పొందినది)
-- CA క్లెవిస్ తోక: స్వింగ్ మెకానిజం కోసం వెనుకకు హింగ్ చేయబడింది
-- U ఫ్లాట్ టైల్: పరిమిత అక్షసంబంధ స్థలం కోసం ప్లేన్ ఇన్స్టాలేషన్
-- FA/FB ఫ్లాంజ్: ఫ్రంట్/రియర్ ఫ్లాంజ్ ప్లేట్ ఫిక్సింగ్
-- LB ఫుట్ మౌంట్: సైడ్ యాక్సియల్ బ్రాకెట్ ఇన్స్టాలేషన్
-- SDB డబుల్ క్లీవిస్: స్వింగ్ మోషన్ కోసం హింగ్డ్ కనెక్షన్
2. ప్రధాన ఉత్పన్న సంస్కరణలు
-- MA: అంతర్నిర్మిత మాగ్నెట్తో ప్రామాణిక డబుల్ యాక్టింగ్
-- MSA/MTA: సింగిల్ యాక్టింగ్ స్ప్రింగ్ ఎక్స్టెన్డ్ /స్ప్రింగ్ రిటర్న్
-- పిచ్చి: డబుల్ రాడ్ డబుల్ యాక్టింగ్
-- MAJ: సర్దుబాటు చేయగల స్ట్రోక్ డబుల్ యాక్టింగ్
-- MAC: సర్దుబాటు చేయగల ఎయిర్ కుషన్తో డబుల్ యాక్టింగ్
1.బోర్ ఎంపిక: అవసరమైన థ్రస్ట్ & క్షితిజ సమాంతర లోడ్ను లెక్కించండి, రిజర్వ్ ≥50% భద్రతా మార్జిన్; లైట్ & మీడియం లోడ్ మరియు కాస్ట్ సెన్సిటివ్ ప్రాజెక్ట్ల కోసం MAను ప్రాధాన్యంగా ఎంచుకోండి.
2.స్ట్రోక్ నిర్ధారణ: అదనపు 10~20mm ప్రయాణ మార్జిన్ జోడించండి; గరిష్ట స్ట్రోక్: డబుల్ యాక్టింగ్ ≤500mm, సింగిల్ యాక్టింగ్ ≤100mm.
3.కాన్ఫిగరేషన్ మ్యాచింగ్
-- ఆపరేషన్: డబుల్ యాక్టింగ్ → MA; సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ → MTA; ఖచ్చితమైన స్ట్రోక్ ట్యూనింగ్ → MAJ
-- కుషన్: స్పీడ్ 500mm/s నడుస్తున్నప్పుడు MAC సర్దుబాటు చేయగల ఎయిర్ కుషన్ని ఎంచుకోండి
-- స్థానం అభిప్రాయం: అంతర్నిర్మిత మాగ్నెట్తో కూడిన అన్ని మోడల్లు, CS1-G / M9B మాగ్నెటిక్ స్విచ్లకు సరిపోతాయి
SOLH MA ఎకనామిక్ స్టెయిన్లెస్ స్టీల్ మినీ సిలిండర్ SMC CM2/CM3 సిరీస్తో పరస్పరం మార్చుకోగలిగింది, సమృద్ధిగా వేరియంట్లను మరియు బహుళ మౌంటు ఎంపికలను అందిస్తుంది, లైట్ & మీడియం లోడ్ ఆటోమేషన్, ప్యాకేజింగ్, ఫుడ్ మరియు ఎలక్ట్రానిక్ ప్రొడక్షన్ లైన్ల కోసం ఖర్చుతో కూడుకున్న లీనియర్ యాక్యుయేటర్.
