బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

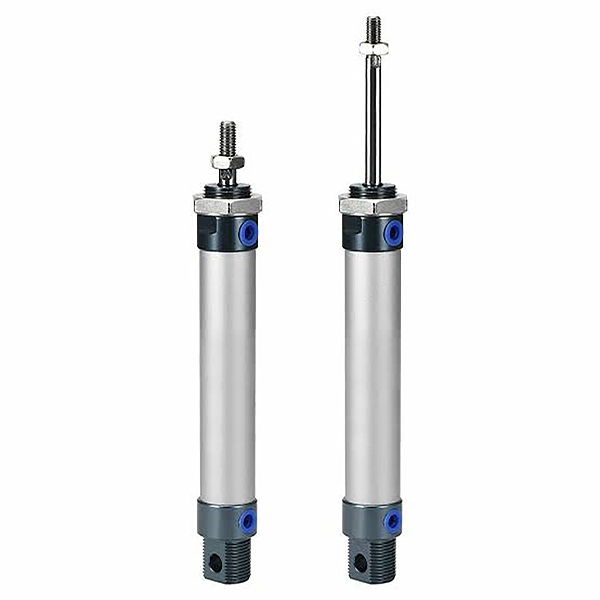

SOLH MAL సిరీస్ అనేది ఒక తేలికపాటి ఆర్థిక అల్యూమినియం మిశ్రమం మినీ వాయు సిలిండర్, ఇది ఖర్చుతో కూడుకున్న మినీ సిలిండర్ పరిష్కారంగా మార్కెట్లో విస్తృతంగా గుర్తింపు పొందింది. యానోడైజ్డ్ అల్యూమినియం అల్లాయ్ సిలిండర్ ట్యూబ్ మరియు స్టెయిన్లెస్ స్టీల్ పిస్టన్ రాడ్ను స్వీకరించడం, ఇది అల్ట్రా-లైట్ వెయిట్, కాంపాక్ట్ స్ట్రక్చర్ మరియు తక్కువ ధరను కలిగి ఉంటుంది. MA మరియు CM2 సిరీస్లతో బలమైన అనుకూలతతో, ఇది ఎలక్ట్రానిక్స్, ప్యాకేజింగ్, లైట్ ఇండస్ట్రీ మరియు డ్రై తక్కువ-డస్ట్ వర్కింగ్ దృశ్యాలలో లైట్-లోడ్, బడ్జెట్-సెన్సిటివ్ ఆటోమేటెడ్ పరికరాలకు అనువైనది.
1.1 యూనివర్సల్ స్టాండర్డ్ & హై పరస్పర మార్పిడి
ఏకీకృత మౌంటు కొలతలు మరియు ఇంటర్ఫేస్ స్పెసిఫికేషన్లతో దేశీయ సార్వత్రిక పారిశ్రామిక ప్రమాణాల ప్రకారం తయారు చేయబడింది. ఇది ప్రధాన స్రవంతి MA మరియు CM2 సిరీస్ సిలిండర్లతో అద్భుతమైన నిర్మాణ మరియు డైమెన్షనల్ పరస్పర మార్పిడిని సాధిస్తుంది, జీరో-మోడిఫికేషన్ రీప్లేస్మెంట్, పరికరాల పునరుద్ధరణ మరియు బ్యాచ్ ప్రామాణిక అసెంబ్లీకి మద్దతు ఇస్తుంది.
1.2 తేలికపాటి మెటీరియల్ నిర్మాణం
ప్రీమియం యానోడైజ్డ్ అల్యూమినియం అల్లాయ్ సిలిండర్ ట్యూబ్ మరియు అల్యూమినియం అల్లాయ్ ఎండ్ కవర్లతో నిర్మించబడింది, యాంటీ రస్ట్ స్టెయిన్లెస్ స్టీల్ పిస్టన్ రాడ్తో మ్యాచ్ చేయబడింది. సాంప్రదాయిక MA సిరీస్ సిలిండర్లతో పోలిస్తే, MAL సిరీస్ బరువులో 15% తేలికైనది మరియు మొత్తం పొడవులో దాదాపు 10mm తక్కువ. ఇది ఖర్చులను సమర్థవంతంగా నియంత్రిస్తూ అత్యుత్తమ పోర్టబిలిటీ మరియు కాంపాక్ట్ ఇన్స్టాలేషన్ పనితీరును అందిస్తుంది.
1.3 స్థిరమైన థ్రెడ్ లాకింగ్ నిర్మాణం
గట్టి మరియు స్థిరమైన అసెంబ్లీ నిర్మాణంతో డ్యూయల్-ఎండ్ కవర్ థ్రెడ్ లాకింగ్ టెక్నాలజీని స్వీకరించడం. క్రమబద్ధీకరించబడిన రౌండ్ స్ట్రెయిట్ ప్రదర్శన సాధారణ మొత్తం నిర్మాణం మరియు సౌకర్యవంతమైన రోజువారీ వేరుచేయడం, నిర్వహణ మరియు డీబగ్గింగ్ను నిర్ధారిస్తుంది, లైట్-డ్యూటీ ఆటోమేటెడ్ ప్రొడక్షన్ లైన్ల కోసం తదుపరి కార్యాచరణ మరియు నిర్వహణ ఖర్చులను బాగా తగ్గిస్తుంది.
1.4 డైవర్సిఫైడ్ మోషన్ & ఫంక్షనల్ డెరివేటివ్స్
• MAL డబుల్ యాక్టింగ్: డ్యూయల్-ఎండ్ ఎయిర్ ఇన్టేక్ రెసిప్రొకేటింగ్ మోషన్, సాంప్రదాయ లైట్-లోడ్ లీనియర్ ఆటోమేషన్ కోసం అత్యంత సార్వత్రిక ప్రామాణిక రకం.
• MSAL సింగిల్ యాక్టింగ్ (పుష్ అవుట్): స్ప్రింగ్ పుష్-అవుట్ నిర్మాణం, భద్రత రీసెట్ మెకానిజమ్స్ కోసం విద్యుత్ వైఫల్యం తర్వాత ఆటోమేటిక్ రాడ్ పొడిగింపు.
• MTAL సింగిల్ యాక్టింగ్ (వెనక్కి లాగండి): స్ప్రింగ్ రిటర్న్ స్ట్రక్చర్, ప్రొటెక్టివ్ పొజిషనింగ్ దృశ్యాల కోసం పవర్ ఫెయిల్యూర్ తర్వాత ఆటోమేటిక్ రాడ్ ఉపసంహరణ.
• MALD డబుల్ రాడ్: డ్యూయల్-ఎండ్ అవుట్పుట్ పిస్టన్ రాడ్, సింక్రోనస్ ఆపరేషన్ను గ్రహించడం మరియు ఖచ్చితమైన సింక్రోనస్ ట్రాన్స్మిషన్ కోసం రెట్టింపు ప్రభావవంతమైన స్ట్రోక్.
• MALJ సర్దుబాటు స్ట్రోక్: సర్దుబాటు చేయగల స్ట్రోక్తో డబుల్ యాక్టింగ్ డిజైన్, వేరియబుల్ వర్కింగ్ డిమాండ్ల కోసం ఖచ్చితమైన పొజిషనింగ్ మరియు ఫ్లెక్సిబుల్ స్ట్రోక్ కాలిబ్రేషన్కు మద్దతు ఇస్తుంది.
1.5 ఫ్లెక్సిబుల్ బఫర్ & డ్యూరబుల్ సీలింగ్ సిస్టమ్
ప్రాథమిక శబ్దం తగ్గింపు మరియు ప్రభావం శోషణ కోసం అధిక-నాణ్యత రబ్బరు బఫర్ ప్యాడ్తో కూడిన ప్రమాణం; ఐచ్ఛిక అప్గ్రేడ్ చేసిన ఎయిర్ బఫర్ (C కోడ్) హై-స్పీడ్ సైక్లిక్ ఆపరేషన్ సమయంలో వైబ్రేషన్ మరియు శబ్దాన్ని సమర్థవంతంగా తగ్గిస్తుంది. అంతర్నిర్మిత చమురు నిల్వ గాడితో తక్కువ-ఘర్షణ ద్విదిశాత్మక మిశ్రమ ముద్రను స్వీకరించడం, సిలిండర్ అల్ట్రా-తక్కువ ప్రారంభ పీడనం మరియు స్థిరమైన చమురు-రహిత ఆపరేషన్ను కలిగి ఉంటుంది, దీని సేవా జీవితం 5 మిలియన్ సైకిళ్ల వరకు ఉంటుంది.
1.6 ఐచ్ఛిక మాగ్నెటిక్ ఇండక్షన్ కాన్ఫిగరేషన్
MAL సిరీస్ ఐచ్ఛిక అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (S కోడ్)కి మద్దతు ఇస్తుంది, ఇది CS1-G మరియు SMC M9B సిరీస్ మాగ్నెటిక్ స్విచ్లతో సంపూర్ణంగా అనుకూలంగా ఉంటుంది. ఇది నిజ-సమయ కచ్చితమైన పిస్టన్ పొజిషన్ డిటెక్షన్ మరియు ఎలక్ట్రికల్ సిగ్నల్ లింకేజ్, ఆటోమేటెడ్ సైకిల్ పొజిషనింగ్ మరియు లైట్-డ్యూటీ ఆటోమేషన్ పరికరాల కోసం ఇంటెలిజెంట్ మానిటరింగ్ డిమాండ్లకు అనుగుణంగా ఉంటుంది.
2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు
1.విలక్షణ నమూనా నిర్మాణం: MAL25-100S-CM-FA
|
కోడ్ విభాగం |
నిర్వచనం |
|
MAL/MSAL/MTAL/MALD/MALJ |
సిరీస్ ఫంక్షన్ కోడ్: MAL=డబుల్ యాక్టింగ్; MSAL=స్ప్రింగ్ పుష్ అవుట్; MTAL=స్ప్రింగ్ పుల్ బ్యాక్; MALD=డబుల్ రాడ్; MALJ=అడ్జస్టబుల్ స్ట్రోక్ |
|
25 |
బోర్ పరిమాణం (మిమీ): 16/20/25/32/40 |
|
100 |
స్ట్రోక్ పొడవు (mm): డబుల్ యాక్టింగ్ ≤500mm; సింగిల్ యాక్టింగ్ ≤150mm |
|
S |
అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ (ఐచ్ఛిక కాన్ఫిగరేషన్) |
|
CM/CA/U |
వెనుక కవర్ రకం: CM=రౌండ్ టెయిల్; CA=స్వింగ్ టెయిల్; U=ఫ్లాట్ టైల్ |
|
FA/FB/LB/SDB |
మౌంటు రకం: FA=ఫ్రంట్ ఫ్లాంజ్; FB=రియర్ ఫ్లాంజ్; LB=ఫుట్ బ్రాకెట్; SDB=డబుల్ ఇయర్ బ్రాకెట్ |
2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు
• ప్రామాణిక డబుల్ యాక్టింగ్ మాగ్నెటిక్ మోడల్: MAL32-75S-CM (32mm బోర్, 75mm స్ట్రోక్, రౌండ్ టెయిల్, మాగ్నెటిక్ రింగ్తో)
• సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ మోడల్: MTAL20-50S-U (20mm బోర్, 50mm స్ట్రోక్, ఫ్లాట్ టైల్, సింగిల్ యాక్టింగ్ రీసెట్)
• డబుల్ రాడ్ డబుల్ యాక్టింగ్ మోడల్: MALD25-100S-CA (25mm బోర్, 100mm స్ట్రోక్, స్వింగ్ టెయిల్, డబుల్ రాడ్ సింక్రోనస్ ఆపరేషన్)
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
బోర్ సైజు |
φ16/20/25/32/40mm |
|
పని ఒత్తిడి పరిధి |
డబుల్ యాక్టింగ్: 0.1~0.9MPa; ఒకే నటన: 0.2~0.9MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.35MPa |
|
పని ఉష్ణోగ్రత |
-5℃~70℃ (అయస్కాంతం కానిది); -5℃~60℃ (అయస్కాంత రకం) |
|
ఆపరేటింగ్ స్పీడ్ |
30~800mm/s |
|
బఫర్ మోడ్ |
ప్రామాణిక రబ్బరు పరిపుష్టి; ఐచ్ఛిక సర్దుబాటు ఎయిర్ కుషన్ (C) |
|
పోర్ట్ థ్రెడ్ |
M5 (16mm); G1/8 (20/25/32mm); G1/4 (40mm) |
|
లూబ్రికేషన్ మోడ్ |
ఆయిల్-ఫ్రీ ఆపరేషన్ (ఫ్యాక్టరీ నుండి ముందే లూబ్రికేట్ చేయబడింది) |
|
స్ట్రోక్ టాలరెన్స్ |
± 1.5మి.మీ |
4.1 డబుల్ యాక్టింగ్ (MAL) పనితీరు డేటా
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
ఉద్రిక్తత (N) |
క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
4.2 సింగిల్ యాక్టింగ్ (MTAL స్ప్రింగ్ రిటర్న్) పనితీరు డేటా
|
బోర్ (మి.మీ) |
థ్రస్ట్ (N) |
స్ప్రింగ్ రీసెట్ ఫోర్స్ (N) |
క్షితిజసమాంతర లోడ్ (కిలోలు) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
5.1 డైవర్సిఫైడ్ యూనివర్సల్ మౌంటింగ్ మెథడ్స్
• CM రౌండ్ టైల్: స్టాండర్డ్ స్ట్రెయిట్ మౌంటు, సాంప్రదాయిక స్థిర లీనియర్ లైట్-లోడ్ ఆపరేషన్ కోసం అత్యంత సార్వత్రిక రకం
• CA స్వింగ్ టైల్: స్వింగబుల్ టెయిల్ స్ట్రక్చర్, డోలనం, తిప్పడం మరియు లింకేజ్ మెకానికల్ మెకానిజమ్లకు అనుకూలం
• U ఫ్లాట్ టైల్: అల్ట్రా-కాంపాక్ట్ ఫ్లాట్ టెయిల్ డిజైన్, అల్ట్రా-సన్నని మరియు ఇరుకైన ఇన్స్టాలేషన్ స్పేస్ లేఅవుట్కు సరైనది
• FA/FB ఫ్రంట్/రియర్ ఫ్లాంజ్: ముందు మరియు వెనుక ఫ్లాట్ ఫ్లాంజ్ ఫిక్సింగ్, లైట్-లోడ్ పొజిషనింగ్ పరికరాల కోసం స్థిరమైన నిలువు సంస్థాపన
• LB ఫుట్ బ్రాకెట్: యాక్సియల్ ఫుట్ బేస్ ఫిక్సింగ్, అనుకూలమైన పార్శ్వ సంస్థాపన మరియు సౌకర్యవంతమైన పరికరాల అమరిక
• SDB డబుల్ ఇయర్ బ్రాకెట్: డబుల్ కీలు నిర్మాణం, సౌకర్యవంతమైన స్వింగ్ మరియు ప్రత్యేక అనుసంధాన పని పరిస్థితులకు అనుగుణంగా
5.2 కోర్ డెరివేటివ్ సిరీస్
• MAL స్టాండర్డ్ డబుల్ యాక్టింగ్: సాధారణ లైట్-లోడ్ ఆటోమేషన్ కోసం ఐచ్ఛిక మాగ్నెటిక్ రింగ్తో కూడిన యూనివర్సల్ లైట్ వెయిట్ మోడల్
• MSAL/MTAL సింగిల్ యాక్టింగ్: సేఫ్టీ రీసెట్ మరియు ప్రొటెక్టివ్ పొజిషనింగ్ దృశ్యాల కోసం స్ప్రింగ్ పుష్-అవుట్ / స్ప్రింగ్ రిటర్న్ రకాలు
• MALD డబుల్ రాడ్: డ్యూయల్-ఎండ్ సింక్రోనస్ అవుట్పుట్ స్ట్రక్చర్, ఎఫెక్టివ్ స్ట్రోక్ని రెట్టింపు చేయడం మరియు ఆపరేషన్ స్థిరత్వాన్ని మెరుగుపరచడం
• MALJ సర్దుబాటు స్ట్రోక్: ఖచ్చితమైన పొజిషనింగ్ మరియు వేరియబుల్-స్ట్రోక్ ప్రాసెసింగ్ డిమాండ్ల కోసం అనుకూలీకరించదగిన స్ట్రోక్ డిజైన్
• MALC సర్దుబాటు కుషన్: తరచుగా చక్రీయ ఆపరేషన్ కోసం అధిక-వేగ ప్రభావం మరియు శబ్దాన్ని తగ్గించడం, అప్గ్రేడ్ చేయబడిన ఎయిర్ బఫర్ నిర్మాణం
|
పోలిక అంశం |
MAL (అల్యూమినియం మిశ్రమం మినీ) |
MA (ఎకనామిక్ స్టెయిన్లెస్ టైప్) |
|
బోర్ రేంజ్ |
φ16~40 (లైట్-లోడ్ ఫోకస్డ్) |
φ16~63 (పూర్తి పూర్తి వివరణలు) |
|
మెటీరియల్ |
అల్యూమినియం మిశ్రమం ట్యూబ్ + స్టెయిన్లెస్ స్టీల్ రాడ్ |
స్టెయిన్లెస్ స్టీల్ ట్యూబ్ + అల్యూమినియం ముగింపు కవర్ |
|
బరువు |
అల్ట్రా-లైట్ (MA కంటే 15% తేలికైనది) |
మధ్యస్థ బరువు |
|
శరీర పొడవు |
MA కంటే 10mm చిన్నది |
ప్రామాణిక పొడవు |
|
థ్రస్ట్ పరిధి |
101~628N (లైట్ & మీడియం లోడ్) |
101~1559N (వైడ్ లోడ్ కవరేజ్) |
|
తుప్పు నిరోధకత |
సాధారణ (పొడి/కొద్దిగా ధూళి వాతావరణానికి అనుకూలం) |
మంచిది (తేమ/బలహీనమైన యాసిడ్-బేస్ వాతావరణానికి అనుకూలమైనది) |
|
ధర పొజిషనింగ్ |
అత్యల్ప (అత్యధిక ధర పనితీరు) |
తక్కువ (ఖర్చు-సమర్థవంతమైన సార్వత్రిక రకం) |
|
సేవా జీవితం |
≈5 మిలియన్ చక్రాలు |
5~8 మిలియన్ చక్రాలు |
|
కోర్ అప్లికేషన్ దృశ్యాలు |
లైట్ లోడ్, బడ్జెట్-సెన్సిటివ్, డ్రై & తక్కువ-డస్ట్ లైట్ ఇండస్ట్రీ ఆటోమేషన్ |
మీడియం-లైట్ లోడ్, సాధారణ ఆటోమేషన్, తేమతో కూడిన సంప్రదాయ దృశ్యాలు |
1. బోర్ ఎంపిక: అసలు లోడ్ బరువు ఆధారంగా సరైన బోర్ పరిమాణాన్ని ఎంచుకోండి, 50% కంటే ఎక్కువ భద్రతా మార్జిన్ను రిజర్వ్ చేయండి. లైట్-లోడ్ మరియు బడ్జెట్-సెన్సిటివ్ ఆటోమేషన్ ప్రాజెక్ట్ల కోసం MAL సిరీస్కు ప్రాధాన్యత ఇవ్వండి.
2. స్ట్రోక్ ఎంపిక: అసలైన వర్కింగ్ స్ట్రోక్ ప్లస్ 10~20mm భద్రతా మార్జిన్; ప్రామాణిక స్ట్రోక్ పరిమితులను అనుసరించండి: డబుల్ యాక్టింగ్ ≤500mm, సింగిల్ యాక్టింగ్ ≤150mm.
3. ఫంక్షనల్ కాన్ఫిగరేషన్: స్టాండర్డ్ డబుల్ యాక్టింగ్ కోసం MAL, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్ కోసం MTAL, డబుల్ రాడ్ సింక్రోనస్ ఆపరేషన్ కోసం MALDని ఎంచుకోండి. హై-స్పీడ్ ఆపరేషన్ కోసం MALC ఎయిర్ కుషన్ను ఎంచుకోండి (>500mm/s). ఆటోమేటిక్ పొజిషన్ డిటెక్షన్ కోసం S మాగ్నెటిక్ రింగ్ + CS1-G/M9B స్విచ్లను అమర్చండి.
SOLH MAL సిరీస్ లైట్ వెయిట్ అల్యూమినియం అల్లాయ్ మినీ సిలిండర్ అల్ట్రా-లైట్ కాంపాక్ట్ స్ట్రక్చర్, అల్ట్రా-తక్కువ ధర మరియు డైవర్సిఫైడ్ ఫంక్షనల్ ఆప్షన్లను కలిగి ఉంది, ఇది లైట్-లోడ్, డ్రై-ఎన్విరాన్మెంట్ మరియు బడ్జెట్-పరిమిత చిన్న ఆటోమేటెడ్ పరికరాల కోసం అత్యంత తక్కువ ఖర్చుతో కూడిన వాయు పరిష్కారంగా పనిచేస్తుంది.
