బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

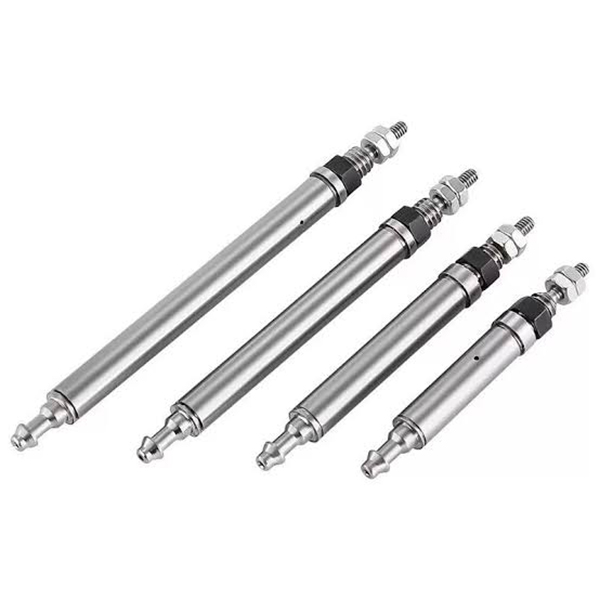

SOLH CJ1 సిరీస్లు అల్ట్రా-మినియేచర్ సింగిల్ / డబుల్ యాక్టింగ్ పిన్-టైప్ సిలిండర్లు. కోర్ మెరిట్లు: అల్ట్రా-కాంపాక్ట్ చిన్న రూపురేఖలు, తేలికపాటి నిర్మాణం, తక్కువ అవుట్పుట్ థ్రస్ట్ మరియు వేగవంతమైన ప్రతిస్పందన. పరిమిత స్థలంలో ఖచ్చితమైన డ్రైవింగ్ కోసం రూపొందించబడింది, మైక్రో లోడ్ పుష్ & పుల్ టాస్క్లు, ఎలక్ట్రానిక్స్ & 3C ఆటోమేషన్ కోసం సూక్ష్మ స్టేషన్లు. ఇది మైక్రో ఆటోమేషన్ అప్లికేషన్లకు కోర్ యాక్యుయేటర్.
-- డ్రైవ్ రకాలు: సింగిల్ యాక్టింగ్ (స్ప్రింగ్ రిటర్న్) & డబుల్ యాక్టింగ్.బోర్ ఎంపికలు: φ2.5 (సింగిల్ యాక్టింగ్ ఎక్స్క్లూజివ్); φ4 (సింగిల్ / డబుల్ యాక్టింగ్ కోసం అందుబాటులో ఉంది).
-- నిర్మాణ లక్షణం: గుండ్రని శరీరం, సన్నని పిన్ పిస్టన్ రాడ్, అంతర్నిర్మిత కుషన్ లేదు, ప్రాథమిక ముగింపు-థ్రెడ్ మౌంటు. φ4 మోడల్ బాహ్య శరీర వ్యాసం కేవలం 4 మిమీ, నికర బరువు అనేక గ్రాముల కంటే తక్కువగా ఉంటుంది.
-- డైనమిక్ పనితీరు: కుషన్-రహిత నిర్మాణం వేగవంతమైన పిస్టన్ ప్రతిస్పందనను అనుమతిస్తుంది. ఆపరేటింగ్ వేగం: 50~500mm/s, అధిక-ఫ్రీక్వెన్సీ షార్ట్-స్ట్రోక్ కదలికలకు అనుకూలం.
-- మెటీరియల్ & సీలింగ్: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బాడీ, NBR సీల్ కాంపోనెంట్స్, ఆయిల్-ఫ్రీ డిజైన్, క్లీన్ లేదా కొంచెం జిడ్డుగల వర్క్షాప్ పరిసరాలకు అనుకూలంగా ఉంటుంది.
-- ఫ్లెక్సిబుల్ ఇన్స్టాలేషన్: అక్షసంబంధ స్థిరీకరణ కోసం రెండు చివర్లలో థ్రెడ్లతో కూడిన ప్రాథమిక వెర్షన్. రాడ్-సైడ్ హెడ్పై పోర్ట్ ఓరియంటేషన్ను ± 90° సర్దుబాటు చేయవచ్చు, ఇరుకైన లేఅవుట్లలో ట్యూబ్ రూటింగ్ కోసం సౌకర్యవంతంగా ఉంటుంది.

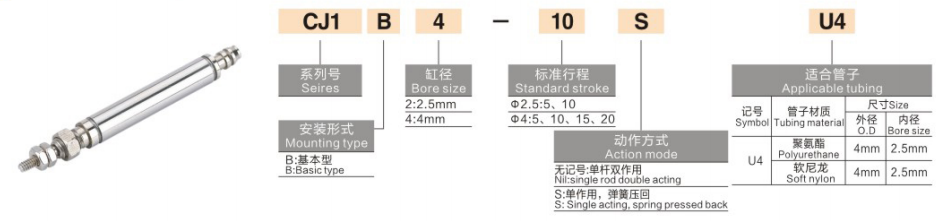

1. మోడల్ ఉదాహరణ:CJ1B4-10SU4
|
సెగ్మెంట్ |
కోడ్ |
నిర్వచనం |
| CJ1 |
సిరీస్ కోడ్ |
సూక్ష్మ పిన్ సిలిండర్ సిరీస్ |
|
B |
శరీర రకం |
ప్రాథమిక రకం, రాడ్-వైపు బాహ్య థ్రెడ్ |
|
4 |
బోర్ పరిమాణం (మిమీ) |
φ2.5 (ఒకే నటన మాత్రమే); φ4 (సింగిల్/డబుల్ యాక్టింగ్) |
|
10 |
ప్రామాణిక స్ట్రోక్ (మిమీ) |
φ2.5: 5 / 10 φ4: 5 / 10 / 15 / 20 |
|
S |
యాక్షన్ మోడ్ ప్రత్యయం |
S = ఒకే నటన (వసంత తిరిగి); blank = ద్వంద్వ నటన |
| U4 |
గొట్టాల స్పెసిఫికేషన్ |
PU ట్యూబ్ OD 4mm (ID 2.5mm) కోసం అడాప్ట్ చేయండి |
2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు
-- CJ1B2-10SU4: బోర్ 2.5, స్ట్రోక్ 10, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్
-- CJ1B4-15U4: బోర్ 4, స్ట్రోక్ 15, డబుల్ యాక్టింగ్
-- CJ1B4-5SU4: బోర్ 4, స్ట్రోక్ 5, సింగిల్ యాక్టింగ్ స్ప్రింగ్ రిటర్న్
|
పారామీటర్ అంశం |
φ2.5 సింగిల్ యాక్టింగ్ |
φ4 సింగిల్ యాక్టింగ్ |
φ4 డబుల్ యాక్టింగ్ |
| బోర్ (మి.మీ) |
2.5 |
4 |
4 |
| ప్రామాణిక స్ట్రోక్ (మిమీ) |
5, 10 |
5, 10, 15, 20 |
5, 10, 15, 20 |
| ఆపరేటింగ్ ప్రెజర్ (MPa) |
0.3 ~ 0.7 |
0.3 ~ 0.7 |
0.2~0.7 |
| థ్రస్ట్ @0.5MPa (N) |
పొడిగింపు:1.13 ; ఉపసంహరించుకోండి:0.64 |
పొడిగింపు:3.04 ; ఉపసంహరణ:1.47 |
పొడిగించండి / ఉపసంహరించుకోండి:6.3 |
| స్ప్రింగ్ రీసెట్ ఫోర్స్ (N) |
0.4 |
0.8 |
— |
| గరిష్ట పిస్టన్ వేగం (మిమీ/సె) |
500 |
500 |
500 |
| పరిసర ఉష్ణోగ్రత |
-10 ~ +70℃ (పైపింగ్ లోపల ఐసింగ్ లేదు) |
|
|
| సుమారు నికర బరువు (గ్రా) |
~2 |
~3 |
~3.5 |
| ఎయిర్ కనెక్షన్ |
OD4 పాలియురేతేన్ గొట్టాల కోసం |
|
|
1. గట్టి సంస్థాపన స్థలం కోసం అల్ట్రా-మినియేచర్ పాదముద్ర
-- కనిష్ట బోర్ φ2.5, బాహ్య శరీర వ్యాసం φ4, బరువు మాత్రమే 2~3.5 గ్రా, అల్ట్రా-కాంపాక్ట్ పరికరాల లేఅవుట్లలో సులభంగా విలీనం చేయబడింది.
2. తక్కువ థ్రస్ట్ ప్రెసిషన్ లీనియర్ డ్రైవింగ్
-- అవుట్పుట్ థ్రస్ట్ పరిధులు 0.64~6.3N @0.5MPa, మైక్రో లోడ్లకు ≤100g అనువైనది, సున్నితమైన చిన్న వర్క్పీస్లకు ప్రభావ నష్టాన్ని నివారిస్తుంది.
3. హై-ఫ్రీక్వెన్సీ వేగవంతమైన ప్రతిస్పందన
-- కుషన్-ఫ్రీ స్ట్రక్చర్ ఫాస్ట్ యాక్చుయేషన్ను అందిస్తుంది, ఉత్పత్తి సామర్థ్యాన్ని పెంచడానికి నిమిషానికి ≥300 సైకిల్స్ షార్ట్-స్ట్రోక్ ఆపరేషన్కు మద్దతు ఇస్తుంది.
4. చమురు రహిత ఆపరేషన్ & సుదీర్ఘ సేవా జీవితం
-- NBR సీలింగ్ వ్యవస్థ శుభ్రమైన ఉత్పత్తి వాతావరణాల కోసం చమురు రహిత సంపీడన గాలికి మద్దతు ఇస్తుంది; యాంత్రిక సేవా జీవితం ≥3 మిలియన్ చక్రాలు.
5. సర్దుబాటు పోర్ట్ దిశ & సాధారణ అసెంబ్లీ
-- రాడ్-సైడ్ ఎయిర్ పోర్ట్ తిప్పగలిగే ±90°. ద్వంద్వ-ముగింపు బాహ్య థ్రెడ్లు అదనపు మౌంటు బ్రాకెట్లు లేకుండా నేరుగా అక్షసంబంధ లాకింగ్ను అనుమతిస్తాయి, ఆన్-సైట్ కమీషన్ను సులభతరం చేస్తాయి.
1. మౌంటు రూపాలు
-- యాక్సియల్ థ్రెడ్ మౌంటు: స్ట్రెయిట్ పుష్-పుల్ మోషన్ కోసం రెండు చివరలను నేరుగా పరికరాలపైకి స్క్రూ చేయండి
-- సైడ్ బ్రాకెట్ మౌంటు: పార్శ్వ సంస్థాపన కోసం ఐచ్ఛిక సూక్ష్మ బ్రాకెట్, స్వింగ్ లేదా సైడ్ డ్రైవింగ్కు అనుకూలం
2. సాధారణ అప్లికేషన్ దృశ్యాలు
-- 3C & ఎలక్ట్రానిక్స్: మొబైల్ బటన్ డ్యూరబిలిటీ టెస్టింగ్, మైక్రో ప్లాస్టిక్ పార్ట్ క్లాంపింగ్, చిప్ ఎజెక్షన్ & పొజిషనింగ్
-- ప్రెసిషన్ ఇన్స్ట్రుమెంటేషన్: మినీ వాల్వ్ స్విచింగ్, ఫైబర్ ఆప్టిక్ పొజిషనింగ్, ఫైన్ అడ్జస్ట్మెంట్ మెకానిజమ్స్
-- సాధారణ ఆటోమేషన్: మైక్రో కాంపోనెంట్ లోడింగ్/అన్లోడ్ చేయడం, తేలికపాటి లేబుల్ పీలింగ్, మినియేచర్ జిగ్ యాక్చుయేషన్
-- వైద్య పరికరాలు: చిన్న పరికరం టెలిస్కోపిక్ మోషన్, మైక్రో ఫ్లూయిడ్ ప్రొపల్షన్, ప్రెసిషన్ పొజిషనింగ్ అసెంబ్లీలు
1. పేలోడ్ ఆధారంగా బోర్ ఎంపిక
-- లోడ్ కోసం φ2.5 ≤50g；φ4 లోడ్ 50~100g కోసం. తక్కువ థ్రస్ట్ లక్షణాల కారణంగా కనీసం 50% భద్రతా మార్జిన్ను రిజర్వ్ చేయండి.
2. స్ట్రోక్ నిర్ధారణ
-- అవసరమైన ప్రయాణ దూరం ప్రకారం స్ట్రోక్ని ఎంచుకోండి; స్థిరమైన హై-ఫ్రీక్వెన్సీ ఆపరేషన్ కోసం చిన్న స్ట్రోక్లకు ప్రాధాన్యత ఇవ్వండి.
3. యాక్షన్ మోడ్ ఎంపిక
-- సింగిల్ యాక్టింగ్ (S ప్రత్యయంతో): పవర్-ఫెయిల్ సేఫ్టీ డిజైన్ కోసం స్ప్రింగ్ రీసెట్తో ఏకదిశాత్మక పుష్/పుల్
-- డబుల్ యాక్టింగ్: రిటర్న్ స్ప్రింగ్ లేకుండా ద్వి దిశాత్మక ఖచ్చితమైన లీనియర్ డ్రైవింగ్
SOLH CJ1 అల్ట్రా-మినియేచర్ పిన్ న్యూమాటిక్ సిలిండర్ సింగిల్ స్ప్రింగ్ రిటర్న్ మరియు డబుల్ యాక్టింగ్ వేరియంట్లలో φ2.5 / φ4 బోర్, అల్ట్రా-లైట్ వెయిట్ కాంపాక్ట్ డిజైన్ మరియు అడ్జస్టబుల్ ఎయిర్ పోర్ట్ డైరెక్షన్తో అందుబాటులో ఉంది, తక్కువ-థ్రస్ట్ ప్రెసిషన్ మైక్రో లీనియర్ మోషన్ను అందిస్తుంది, 3C మినీ ఆటోమేటిక్ ఇన్స్ట్రుమెంట్స్ మరియు వైద్య పరికరాల కోసం విస్తృతంగా స్వీకరించబడింది.
