న్యూమాటిక్ కాంపోనెంట్స్ సిరీస్

SOLH 3F న్యూమాటిక్ ఫుట్ పెడల్ వాల్వ్‌లు, భారీ-డ్యూటీ డై-కాస్ట్ అల్యూమినియం 3F మరియు ఎయిర్‌టాక్ కౌంటర్‌పార్ట్‌లను నేరుగా భర్తీ చేయడానికి తేలికపాటి ప్లాస్టిక్ 3FM వెర్షన్‌లను కలిగి ఉంటాయి. స్వీయ-అభివృద్ధి చెందిన ప్రెసిషన్ సీలింగ్ టెక్నాలజీ మరియు ఆటోమేటెడ్ మాస్ ప్రొడక్షన్ ద్వారా మద్దతు ఇవ్వబడుతుంది, తగినంత స్పాట్ స్టాక్‌లు పెద్ద వార్షిక షిప్‌మెంట్‌లతో ఉంచబడతాయి. స్వీయ-రీసెట్ & లాకింగ్ మోడ్‌లు మరియు IP54 రక్షణతో అమర్చబడి, అవి ఫిక్చర్ క్లాంపింగ్, సింగిల్-యాక్టింగ్ సిలిండర్‌లు మరియు వాక్యూమ్ బ్రేకింగ్‌ను అందిస్తాయి, మ్యాచింగ్ మరియు ఆటోమేషన్ క్లయింట్‌లకు స్థిరంగా సరఫరా చేయబడతాయి, లూబ్-ఫ్రీ కంప్రెస్డ్ ఎయిర్ కింద హై-ఫ్రీక్వెన్సీ వర్క్‌షాప్ ఆపరేషన్ కోసం వేర్-రెసిస్టెంట్.

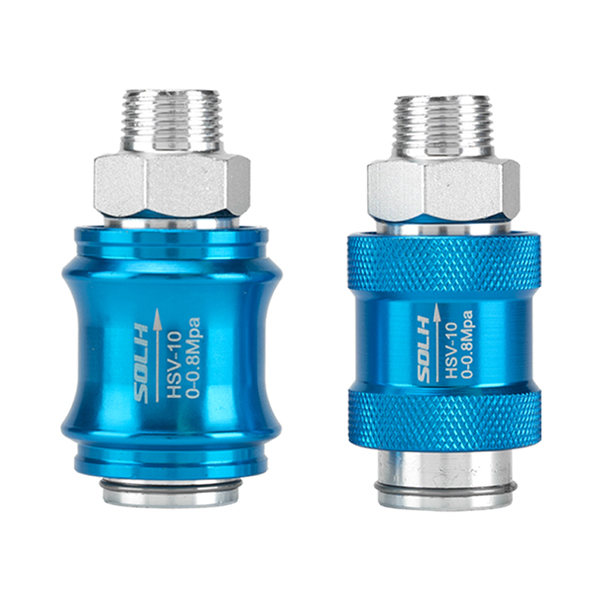

SOLH HSV సిరీస్ 3/2-మార్గం హ్యాండ్ స్లైడ్ న్యూమాటిక్ వాల్వ్‌లు ఇన్‌లైన్ స్లీవ్ పుష్-పుల్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్‌ను అవలంబిస్తాయి, ప్రధాన స్రవంతి AirTAC HSV సిరీస్ యొక్క డైమెన్షనల్ స్పెసిఫికేషన్‌లకు పూర్తిగా అనుగుణంగా ఉంటాయి మరియు సమానమైన దేశీయ ప్రతిరూపాలతో పరస్పరం మార్చుకోవచ్చు. రిటర్న్ స్ప్రింగ్‌లు లేకుండా రూపొందించబడింది మరియు మెకానికల్ సెల్ఫ్-లాకింగ్ పొజిషనింగ్‌తో అమర్చబడి ఉంటుంది, ఈ వాల్వ్ అక్షసంబంధమైన నెట్టడం మరియు లాగడం ద్వారా గాలి ప్రవాహాన్ని మారుస్తుంది: స్లీవ్‌ను ముందుకు నెట్టడం P ఇన్లెట్ పోర్ట్ మరియు సాధారణ గాలి సరఫరా కోసం పనిచేసే పోర్ట్‌ను కలుపుతుంది; వెనుకకు లాగడం వలన గాలి తీసుకోవడం డిస్‌కనెక్ట్ అవుతుంది మరియు వెనుక పైప్‌లైన్‌లు మరియు యాక్చుయేటర్‌లలోని అవశేష ఒత్తిడిని వేగంగా వెళ్లేలా అంతర్నిర్మిత R ఎగ్జాస్ట్ పోర్ట్‌తో పోర్ట్ Aని స్వయంచాలకంగా లింక్ చేస్తుంది. ఇది న్యూమాటిక్ బ్రాంచ్ పైప్‌లైన్‌ల కోసం అంకితమైన భద్రతా షట్-ఆఫ్ స్విచ్‌గా మరియు పరికరాల నిర్వహణ పని కోసం అవసరమైన ఒత్తిడి ఉపశమన వాల్వ్‌గా పనిచేస్తుంది. మూడు ప్రామాణిక పోర్ట్‌లు కాన్ఫిగర్ చేయబడ్డాయి: ప్రధాన కంప్రెస్డ్ ఎయిర్ ఇన్‌లెట్ కోసం P, డౌన్‌స్ట్రీమ్ న్యూమాటిక్ కాంపోనెంట్‌లకు అవుట్‌పుట్ కోసం A మరియు వాల్వ్ బాడీ లోపల దాచబడిన ఎంబెడెడ్ బిల్ట్-ఇన్ R ఎగ్జాస్ట్ పోర్ట్. మూడు థ్రెడ్ లేఅవుట్ ఎంపికలతో (SF సింగిల్ ఇన్నర్ & సింగిల్ ఔటర్ థ్రెడ్, SS డబుల్ ఔటర్ థ్రెడ్‌లు, FF డబుల్ ఇన్నర్ థ్రెడ్‌లు) జతచేయబడి, G1/8 వరకు G1 థ్రెడ్ పరిమాణాలను కవర్ చేసే స్పెసిఫికేషన్‌ల సంపద అందించబడుతుంది; PT టేపర్ థ్రెడ్, G సమాంతర థ్రెడ్ మరియు NPT థ్రెడ్ గ్లోబల్ పైపింగ్ ప్రమాణాలకు సరిపోయేలా ఎంచుకోవచ్చు. హార్డ్-యానోడైజ్డ్ అల్యూమినియం అల్లాయ్ వాల్వ్ బాడీలు, స్టెయిన్‌లెస్ స్టీల్ యాంటీ-రస్ట్ స్పూల్స్ మరియు అధిక-పనితీరు గల NBR నైట్రైల్ రబ్బర్ సీలింగ్ రింగ్‌లతో నిర్మించబడిన ఈ వాల్వ్ ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్‌లో లూబ్రికేషన్-ఫ్రీ ఆపరేషన్‌కు మద్దతు ఇస్తుంది. 0~1.0 MPa రేట్ వర్కింగ్ ప్రెజర్. ఆపరేటింగ్ పుష్-పుల్ ఫోర్స్ మృదువైన ఆపరేషన్ కోసం 18~25 N వద్ద నియంత్రించబడుతుంది మరియు యాంత్రిక లాకింగ్ నిర్మాణం డ్రిఫ్టింగ్ లేదా ప్రమాదవశాత్తూ తాకడం వల్ల గాలి లీకేజీ లేకుండా సెట్ స్థానాన్ని దృఢంగా నిర్వహిస్తుంది. డబుల్-యాక్టింగ్ సిలిండర్‌ల ఫార్వర్డ్/బ్యాక్‌వర్డ్ స్విచింగ్ కోసం ఉపయోగించే 4HV రోటరీ హ్యాండ్ వాల్వ్‌ల నుండి భిన్నంగా, HSV సిరీస్ పైప్‌లైన్ ఆన్-ఆఫ్ మరియు ప్రెజర్ రిలీజ్ కోసం ప్రత్యేకంగా రూపొందించబడింది. ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేయడానికి అదనపు మౌంటు బేస్‌లు లేకుండా ఎయిర్ పైప్‌లైన్‌లలో నేరుగా సిరీస్‌లో ఇన్‌స్టాల్ చేయవచ్చు. పరికరాల మరమ్మత్తుకు ముందు గాలి సరఫరాను వేరుచేయడం, ఆటోమేషన్ టూలింగ్, వాక్యూమ్ పైప్‌లైన్ స్విచింగ్ మరియు బ్రాంచ్ సర్క్యూట్ ఇండిపెండెంట్ ఎయిర్ సోర్స్ కంట్రోల్ ఆఫ్ మెయిన్ ఎయిర్ సర్క్యూట్ సేఫ్టీ కట్-ఆఫ్ కోసం విస్తృతంగా అమలు చేయబడుతుంది, ఇది నిర్వహణ సమయంలో అవశేష ఒత్తిడి వల్ల దాచబడిన ప్రమాదాలను సమర్థవంతంగా తొలగిస్తుంది మరియు ఆన్-సైట్ కార్యాచరణ భద్రతకు హామీ ఇస్తుంది.

SOLH M5 సిరీస్ 5/2-వే స్ప్రింగ్ రిటర్న్ మెకానికల్ డైరెక్షనల్ వాల్వ్‌లు మొత్తం ఉత్పత్తి లైనప్‌లో ఏకీకృత M5×0.8 ఫైన్ థ్రెడ్ ఇంటర్‌ఫేస్‌లను అవలంబిస్తాయి. ఈ కాయిల్-ఫ్రీ న్యూమాటిక్ వాల్వ్‌లు పూర్తిగా బాహ్య మెకానికల్ యాక్చుయేషన్ ఫోర్స్‌పై ఆధారపడే ఎయిర్ ఛానెల్‌లను మారుస్తాయి మరియు బాహ్య శక్తి తీసివేయబడిన తర్వాత అంతర్నిర్మిత స్ప్రింగ్‌ల ద్వారా స్వయంచాలకంగా రీసెట్ చేస్తాయి. అవి సిలిండర్ స్ట్రోక్ లిమిట్ పొజిషనింగ్, ఇన్-పొజిషన్ ఫీడ్‌బ్యాక్ సిగ్నల్ ట్రాన్స్‌మిషన్ మరియు ఆటోమేటెడ్ ఎక్విప్‌మెంట్‌లో లోకల్ మాన్యువల్ న్యూమాటిక్ స్విచింగ్ కోసం విస్తృతంగా అమర్చబడిన కోర్ మినియేచర్ న్యూమాటిక్ సిగ్నల్ ట్రిగ్గర్ భాగాలుగా పనిచేస్తాయి. పూర్తి సిరీస్ రెండు ప్రధాన వర్గాలను కవర్ చేస్తుంది: యాంత్రికంగా ప్రేరేపించబడిన రకాలు (ప్లంగర్, రోలర్ లివర్, ఏకదిశాత్మక రోలర్) మరియు మాన్యువల్‌గా ఆపరేట్ చేయబడిన రకాలు (పుష్‌బటన్, టోగుల్ లివర్, మష్రూమ్ ఎమర్జెన్సీ బటన్, రోటరీ లాక్ బటన్), డైరెక్ట్ డ్రాప్-ఇన్ రీప్లేస్‌మెంట్ కోసం మెయిన్ స్ట్రీమ్ AirTAC M5 సిరీస్ మెకానికల్ వాల్వ్‌లతో పూర్తిగా డైమెన్షనల్‌గా మార్చుకోవచ్చు. ప్రామాణిక ఐదు-పోర్ట్ లేఅవుట్‌లో P మెయిన్ ఎయిర్ సప్లై ఇన్‌లెట్, సూక్ష్మ డబుల్-యాక్టింగ్ సిలిండర్‌లకు కనెక్ట్ చేయబడిన A/B వర్కింగ్ పోర్ట్‌లు మరియు ఎగ్జాస్ట్ శబ్దాన్ని తగ్గించడానికి మరియు బాహ్య ధూళిని నిరోధించడానికి సూక్ష్మ సైలెన్సర్ ఇన్‌స్టాలేషన్ కోసం రెండు వేర్వేరు సైడ్ ఎగ్జాస్ట్ పోర్ట్‌లు R1/R2 ఉన్నాయి. సమతుల్య స్లైడింగ్ స్పూల్ నిర్మాణం స్వీకరించబడింది, ఇది వాయు సరఫరా బ్యాక్‌ప్రెజర్ జోక్యానికి రోగనిరోధక శక్తిని కలిగి ఉంటుంది; అల్ట్రా-సెన్సిటివ్ రెస్పాన్స్‌తో స్థిరమైన వాల్వ్ స్విచింగ్‌ను పూర్తి చేయడానికి తేలికపాటి బాహ్య శక్తి మాత్రమే అవసరం. విభిన్న పని పరిస్థితులకు సరిపోయేలా మల్టిపుల్ యాక్చుయేషన్ హెడ్‌లు ఐచ్ఛికం: దృఢమైన కాంటాక్ట్ పొజిషనింగ్ డిటెక్షన్ కోసం M5B స్ట్రెయిట్ ప్లంగర్, క్యామ్‌లు మరియు బఫిల్‌ల ద్వారా ట్రిగ్గర్ చేయబడిన M5R యూనివర్సల్ రోలర్ లివర్, సింగిల్-డైరెక్షన్ లిమిట్ యాంటీ-మిస్‌ఆపరేషన్ కోసం ఏకదిశాత్మక రోలర్ M5L మరియు వివిధ మాన్యువల్ బటన్ & టోగుల్ ఎమర్జెన్సీ స్టైల్స్ ఆన్. హార్డ్ యానోడైజ్డ్ అల్యూమినియం వాల్వ్ బాడీలు మరియు వేర్-రెసిస్టెంట్ NBR నైట్రిల్ రబ్బర్ సీల్స్‌తో నిర్మించబడిన ఈ కవాటాలు 0.05~0.8 MPa లోపల ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ కింద లూబ్రికేషన్-ఫ్రీ ఆపరేషన్‌కు మద్దతునిస్తాయి, 10 మిలియన్ స్విచింగ్ సైకిళ్లను మించి సేవా జీవితాన్ని కలిగి ఉంటాయి. కస్టమ్ మల్టీ-స్టేషన్ మానిఫోల్డ్ బేస్‌లు (M5M సిరీస్) సెంట్రలైజ్డ్ ఎయిర్ ఫీడింగ్ మరియు మాడ్యులర్ ఇంటిగ్రేటెడ్ ఇన్‌స్టాలేషన్ కోసం, మ్యాచింగ్ అడాప్టర్‌లు, మైక్రో సైలెన్సర్‌లు మరియు క్విక్ కనెక్టర్‌లతో పాటు అందుబాటులో ఉన్నాయి. 3/2-మార్గం S3 పైలట్ వాల్వ్‌ల నుండి విభిన్నంగా, ఈ 5-పోర్ట్ M5 సిరీస్ నేరుగా చిన్న డబుల్-యాక్టింగ్ సిలిండర్‌లను లేదా అవుట్‌పుట్ పైలట్ సిగ్నల్‌లను ప్రధాన సోలేనోయిడ్ వాల్వ్‌లను యాక్చుయేట్ చేయగలదు. సాధారణ దృశ్యాలలో అసెంబ్లీ ఫిక్చర్ ఇన్-ప్లేస్ డిటెక్షన్, సిలిండర్ ట్రావెల్ ఆటోమేటిక్ రివర్సింగ్, ఆన్-సైట్ మాన్యువల్ డీబగ్గింగ్ మరియు స్మాల్ ఆటోమేషన్ న్యూమాటిక్ లాజిక్ సిగ్నల్ ట్రిగ్గరింగ్ ఉన్నాయి.

SOLH 4H సిరీస్ హ్యాండ్ లివర్ డైరెక్షనల్ కంట్రోల్ వాల్వ్‌లు 5/2-స్థానం మరియు 5/3-స్థాన కాన్ఫిగరేషన్‌లను కవర్ చేస్తూ ప్రధాన పారిశ్రామిక ప్రమాణాలకు అనుగుణంగా అభివృద్ధి చేయబడ్డాయి. విద్యుదయస్కాంత కాయిల్స్ లేదా వాయు పైలట్ సిగ్నల్స్ లేకుండా పూర్తిగా మాన్యువల్ లివర్ మానిప్యులేషన్ ద్వారా నిర్వహించబడుతుంది, ఈ స్పూల్-రకం మాన్యువల్ వాల్వ్‌లు ఆన్-సైట్ ఎక్విప్‌మెంట్ కమీషనింగ్, ఎమర్జెన్సీ సేఫ్టీ షట్‌డౌన్ మరియు డబుల్ యాక్టింగ్ సిలిండర్‌ల ఇంచింగ్ కంట్రోల్ కోసం విస్తృతంగా అవలంబించబడ్డాయి. అధిక శక్తి కలిగిన అల్యూమినియం అల్లాయ్ హౌసింగ్‌లు మరియు ప్రెసిషన్ స్పూల్ అసెంబ్లీలతో నిర్మించబడిన రెండు స్థాన నిర్మాణాలు ఐచ్ఛికం: ఆటోమేటిక్ స్ప్రింగ్ రిటర్న్ మరియు స్టీల్ బాల్ మెకానికల్ లాకింగ్. ముఖ్యంగా, మౌంటు కొలతలు 4V సోలనోయిడ్ వాల్వ్‌లు మరియు 4A ఎయిర్-ఆపరేటెడ్ వాల్వ్‌లతో పూర్తిగా స్థిరంగా ఉంటాయి, ఇది స్టాండర్డ్ న్యూమాటిక్ సిస్టమ్‌లలో ఎలక్ట్రిక్, న్యూమాటిక్ మరియు మాన్యువల్ కంట్రోల్ మోడ్‌ల మధ్య డైరెక్ట్ ఇంటర్‌ఛేంజ్ మరియు ఫ్లెక్సిబుల్ స్విచింగ్‌ను అనుమతిస్తుంది. ఐదు-పోర్ట్ లేఅవుట్ అంతర్జాతీయ సాధారణ నిర్దేశాలకు అనుగుణంగా ఉంటుంది: P ప్రధాన కంప్రెస్డ్ ఎయిర్ సప్లై ఇన్లెట్‌గా పనిచేస్తుంది; పోర్ట్‌లు A మరియు B పొడిగింపు మరియు ఉపసంహరణ కదలికలను నియంత్రించడానికి డబుల్-యాక్టింగ్ సిలిండర్‌ల యొక్క రెండు కావిటీలకు కనెక్ట్ చేస్తాయి; R మరియు S అనేవి ఎగ్జాస్ట్ శబ్దాన్ని తగ్గించడానికి ప్రామాణిక సైలెన్సర్‌లకు అనుకూలమైన ఎగ్జాస్ట్ పోర్ట్‌లు. 5/2-స్థాన నమూనాల కోసం, అనాలోచిత నిరంతర చర్యలకు వ్యతిరేకంగా ఫూల్‌ప్రూఫ్ రక్షణను అందించడానికి లివర్ విడుదలైన తర్వాత స్ప్రింగ్-రీసెట్ వేరియంట్‌లు స్వయంచాలకంగా రీబౌండ్ అవుతాయి; సెల్ఫ్-లాకింగ్ వెర్షన్‌లు స్టీల్ బాల్ పొజిషనింగ్ ద్వారా స్పూల్ పొజిషన్‌ను భద్రపరుస్తాయి మరియు మాన్యువల్ స్విచ్చింగ్ వరకు లాచ్‌గా ఉంటాయి, ఇది దీర్ఘ-కాల స్థిర పని స్థితికి అనువైనది. అన్ని 5/3-స్థాన యూనిట్లు మూడు కాన్ఫిగర్ చేయదగిన న్యూట్రల్ మోడ్‌లతో డ్యూయల్ స్టేబుల్ బాల్ పొజిషనింగ్‌ను అవలంబిస్తాయి. క్లోజ్డ్ సెంటర్ (రకం C) సిలిండర్‌లను లాక్ చేయడానికి మరియు నిలువుగా మౌంట్ చేయబడిన యాక్యుయేటర్‌లు పడిపోకుండా అన్ని పోర్ట్‌లను సీలు చేస్తుంది; ఎగ్జాస్ట్ సెంటర్ (రకం C) ఒత్తిడి ఉపశమనం కోసం A/B పోర్ట్‌లను వెంట్ చేస్తుంది, మాన్యువల్ టెస్టింగ్ సమయంలో ఉచిత సిలిండర్ తేలియాడేలా చేస్తుంది; ప్రెజర్ సెంటర్ (రకం P) సింక్రోనస్ క్లాంపింగ్ మరియు ఫోర్స్ బ్యాలెన్స్ రెగ్యులేషన్ కోసం రెండు వర్కింగ్ పోర్ట్‌లకు కంప్రెస్డ్ ఎయిర్‌ను సరఫరా చేస్తుంది. సరళత లేని పరిస్థితులలో 0.15~0.8 MPa లోపల ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్‌పై నడుస్తుంది, కవాటాలు -20℃ నుండి +70℃ వరకు స్థిరంగా పని చేస్తాయి. అందుబాటులో ఉన్న స్పెసిఫికేషన్‌లు బహుళ థ్రెడ్ ఎంపికలతో 4H200 నుండి 4H400 వరకు ఉంటాయి. ఎలక్ట్రికల్ కాంపోనెంట్‌లు లేకుండా, వాల్వ్‌లు స్పార్క్-ఫ్రీ స్వాభావిక పేలుడు నిరోధకతను కలిగి ఉంటాయి, మండే, దుమ్ము మరియు అధిక-రిస్క్ ఉత్పత్తి సైట్‌లకు బాగా సరిపోతాయి. వారు ప్యానల్ మౌంటు మరియు బేస్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తారు, ఉత్పత్తి లైన్ మాన్యువల్ కమీషన్, ఎమర్జెన్సీ న్యూమాటిక్ సర్క్యూట్ కట్-ఆఫ్, సేఫ్టీ ఇంటర్‌లాక్ లూప్‌లు మరియు ఆటోమేటిక్ కంట్రోల్ వాల్వ్‌ల రెట్రోఫిట్టింగ్ రీప్లేస్‌మెంట్ కోసం తరచుగా వర్తించబడుతుంది.

SOLH 3L సిరీస్ 3/2-వే హ్యాండ్ పుల్ డైరెక్షనల్ కంట్రోల్ వాల్వ్‌లు ఆటోమేటిక్ స్ప్రింగ్ రిటర్న్‌తో కూడిన డిఫాల్ట్ సాధారణంగా క్లోజ్డ్ (NC) స్ట్రక్చర్‌తో స్టాండర్డ్ ఇండస్ట్రీ స్పెసిఫికేషన్‌లను అనుసరిస్తాయి. నేరుగా అక్షసంబంధ పుష్-పుల్ హ్యాండిల్ కదలిక ద్వారా నిర్వహించబడుతుంది, ఈ మాన్యువల్ న్యూమాటిక్ వాల్వ్‌కు విద్యుత్ భాగాలు లేదా వాయు డ్రైవ్ సిగ్నల్‌లు అవసరం లేదు, ఇది వాయు సర్క్యూట్‌ల కోసం అంతర్గతంగా సురక్షితమైన మాన్యువల్ స్విచింగ్ భాగం. సింగిల్-యాక్టింగ్ సిలిండర్ యాక్చుయేషన్, సర్క్యూట్ ఆన్-ఆఫ్ స్విచింగ్, ఇంచింగ్ కమీషనింగ్ మరియు సేఫ్టీ ఇంటర్‌లాక్ సిస్టమ్‌ల కోసం ఇది విస్తృతంగా అమలు చేయబడుతుంది, ముఖ్యంగా ఫీల్డ్ డీబగ్గింగ్, ఎమర్జెన్సీ కట్-ఆఫ్ మరియు పేలుడు-పీడిత పని వాతావరణాలకు అనువైనది. మూడు-పోర్ట్ లేఅవుట్ సార్వత్రిక పరిశ్రమ ప్రమాణాలకు అనుగుణంగా ఉంటుంది: ప్రధాన కంప్రెస్డ్ ఎయిర్ ఇన్‌లెట్ కోసం P, సింగిల్-యాక్టింగ్ సిలిండర్‌లను కనెక్ట్ చేసే వర్కింగ్ అవుట్‌పుట్ పోర్ట్ కోసం మరియు ఎగ్జాస్ట్ శబ్దాన్ని తగ్గించడానికి ప్రామాణిక సైలెన్సర్‌లకు అనుకూలమైన ఎగ్జాస్ట్ పోర్ట్ కోసం R. సాధారణ విడుదలైన స్థితిలో, అంతర్నిర్మిత రిటర్న్ స్ప్రింగ్ P ఇన్‌లెట్‌ను సీల్ చేయడానికి ప్రెసిషన్ స్పూల్‌ను నొక్కుతుంది; మూసివేసిన సురక్షిత స్థితిని నిర్వహించడానికి ఒత్తిడి ఉపశమనం కోసం పోర్ట్ A Rకి లింక్ చేస్తుంది. హ్యాండిల్ యొక్క మాన్యువల్ లాగడం సిలిండర్ కదలికను నడపడానికి గాలి సరఫరా కోసం P మరియు A పోర్ట్‌లను కనెక్ట్ చేయడానికి స్పూల్‌ను మారుస్తుంది. విడుదలైన తర్వాత, స్ప్రింగ్ తక్షణమే వాల్వ్‌ను రీసెట్ చేస్తుంది, అనాలోచిత నిరంతర ఆపరేషన్‌ను నిరోధించడానికి గాలి తీసుకోవడం మరియు అవశేష ఒత్తిడిని తగ్గిస్తుంది. బలమైన అల్యూమినియం అల్లాయ్ హౌసింగ్‌లు మరియు తక్కువ-ఘర్షణ ప్రెసిషన్ స్పూల్స్‌తో నిర్మించబడిన వాల్వ్ స్థిరమైన సీలింగ్ పనితీరుతో సరళత-రహిత ఆపరేషన్‌కు మద్దతు ఇస్తుంది. కాంపాక్ట్ 3L100 నుండి హెవీ-డ్యూటీ 3L400 కవర్ థ్రెడ్ స్పెసిఫికేషన్‌లు M5, G1/8, G1/4, G3/8 మరియు G1/2 వరకు నాలుగు సైజు గ్రేడ్‌లు; గ్లోబల్ ఇన్‌స్టాలేషన్ డిమాండ్‌లను తీర్చడానికి PT, NPT మరియు G థ్రెడ్ ఎంపికలు అందుబాటులో ఉన్నాయి. వాల్వ్ ప్యానెల్ మౌంటు మరియు బేస్ మౌంటుకు మద్దతు ఇస్తుంది, మాన్యువల్ మరియు వాయు నియంత్రణ మోడ్‌ల మధ్య అతుకులు లేని పరస్పర మార్పిడి కోసం 3A ఎయిర్-ఆపరేటెడ్ వాల్వ్‌లతో ఒకే విధమైన ఇన్‌స్టాలేషన్ కొలతలు పంచుకుంటుంది. ఎటువంటి ఎలక్ట్రికల్ కాంపోనెంట్స్ లేకుండా, ఇది సాధారణంగా మాన్యువల్ బిగింపు, ఎజెక్షన్ సిలిండర్ నియంత్రణ, పరికరాల నిర్వహణ భద్రత లాకౌట్ మరియు 3A పైలట్ వాల్వ్‌లతో జత చేయబడిన కంబైన్డ్ మాన్యువల్-న్యూమాటిక్ లాజిక్ కంట్రోల్ సిస్టమ్‌ల కోసం ఉపయోగించే మండే, దుమ్ము మరియు తేమతో కూడిన వర్క్‌షాప్‌లకు అనువైన స్పార్క్-ఫ్రీ ఆపరేషన్‌ను అందిస్తుంది.

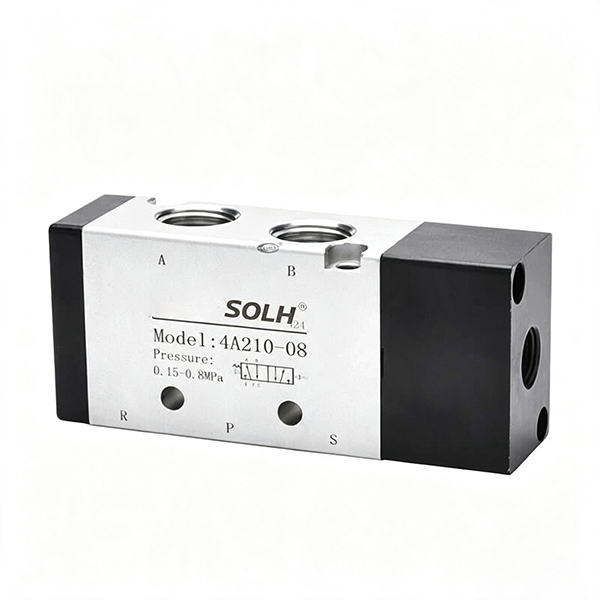

SOLH 4A సిరీస్ 5/2-మార్గం మరియు 5/3-మార్గం ఎయిర్-ఆపరేటెడ్ డైరెక్షనల్ కంట్రోల్ వాల్వ్‌లు క్లాసిక్ 4V విద్యుదయస్కాంత సోలేనోయిడ్ వాల్వ్ సిరీస్‌కు పూర్తి వాయు ప్రతిరూపం. లోపల కాయిల్స్ లేదా ఎలక్ట్రికల్ పార్టులు లేకుండా పూర్తిగా బాహ్య వాయు నియంత్రణ సంకేతాల ద్వారా నడపబడే ఈ వాల్వ్ స్వాభావికమైన పేలుడు-నిరోధక భద్రతను సాధిస్తుంది మరియు నాన్-ఎలక్ట్రిక్ న్యూమాటిక్ లూప్‌లు, ప్రమాదకర పేలుడు ప్రాంతాలు మరియు భద్రతా ఇంటర్‌లాక్ సిస్టమ్‌లకు కోర్ కంట్రోల్ యూనిట్‌గా పనిచేస్తుంది. ఇది హై-ప్రెసిషన్ స్పూల్ కాన్ఫిగరేషన్ మరియు దృఢమైన అల్యూమినియం అల్లాయ్ హౌసింగ్‌లను అవలంబిస్తుంది, అతుకులు లేని డైరెక్ట్ రీప్లేస్‌మెంట్ మరియు ఎలక్ట్రిక్-డ్రైవ్ మరియు ఫుల్-న్యుమాటిక్ కంట్రోల్ స్కీమ్‌ల మధ్య అప్‌గ్రేడ్ కోసం ఒకే విధమైన ఇన్‌స్టాలేషన్ కొలతలు మరియు ఫ్లో లక్షణాలను 4V సిరీస్‌తో పంచుకుంటుంది. ప్రామాణిక ఐదు-పోర్ట్ లేఅవుట్ పరిశ్రమ సార్వత్రిక నిర్దేశాలను అనుసరిస్తుంది: ప్రధాన వాయు సరఫరా ఇన్‌లెట్ కోసం P, పొడిగింపు మరియు ఉపసంహరణ నియంత్రణ కోసం డబుల్-యాక్టింగ్ సిలిండర్‌ల రెండు ఛాంబర్‌లకు అనుసంధానించబడిన వర్కింగ్ పోర్ట్‌లుగా A మరియు B, కార్యాచరణ శబ్దాన్ని తగ్గించడానికి ప్రామాణిక సైలెన్సర్‌లకు అనుకూలమైన ఎగ్జాస్ట్ పోర్ట్‌లుగా R మరియు S. 5/2-మార్గం లైనప్ సింగిల్ న్యూమాటిక్ కంట్రోల్ మరియు డబుల్ న్యూమాటిక్ కంట్రోల్ ఆప్షన్‌లను అందిస్తుంది. సింగిల్ ఎయిర్-నియంత్రిత మోడల్‌లు కంట్రోల్ ఎయిర్ సిగ్నల్‌లను స్వీకరించిన తర్వాత మారతాయి మరియు ఫెయిల్-సురక్షిత రక్షణను అందించడానికి నియంత్రణ ఒత్తిడి అదృశ్యమైన తర్వాత అంతర్నిర్మిత స్ప్రింగ్‌ల ద్వారా స్వయంచాలకంగా రీసెట్ చేయబడతాయి. డబుల్ ఎయిర్-నియంత్రిత వేరియంట్‌లు రిటర్న్ స్ప్రింగ్‌లను కలిగి ఉండవు మరియు కంట్రోల్ ఎయిర్ డిస్‌కనెక్ట్ అయిన తర్వాత కరెంట్ స్పూల్ పొజిషన్‌ను నిరంతరం లాక్ చేస్తాయి, నిరంతర నియంత్రణ ఎయిర్ ఇన్‌పుట్ లేకుండా దీర్ఘ-కాల పొజిషనింగ్ మరియు ప్రెజర్ రిటెన్షన్‌కు మద్దతు ఇస్తుంది. 5/3-మార్గం సంస్కరణలు మూడు ఎంచుకోదగిన తటస్థ కాన్ఫిగరేషన్‌లతో ప్రత్యేకంగా డబుల్ ఎయిర్-నడపబడతాయి: క్లోజ్డ్ సెంటర్ (టైప్ సి) సిలిండర్‌లను లాక్ చేయడానికి మరియు నిలువుగా పడిపోకుండా అన్ని పోర్ట్‌లను సీలు చేస్తుంది; ఎగ్జాస్ట్ సెంటర్ (రకం E) ఒత్తిడి విడుదల మరియు మాన్యువల్ కమీషన్ కోసం వాతావరణంలోకి A/B పోర్ట్‌లను వెంట్ చేస్తుంది; ప్రెజర్ సెంటర్ (రకం P) సింక్రోనస్ బిగింపు మరియు ఫోర్స్ బ్యాలెన్స్ సర్దుబాటు కోసం రెండు వర్కింగ్ పోర్ట్‌లకు కంప్రెస్డ్ ఎయిర్‌ను అందిస్తుంది. 0.15~0.8 MPa వర్కింగ్ ప్రెజర్ లోపల ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్‌కు అనుకూలం, మొత్తం సిరీస్ లూబ్రికేషన్-ఫ్రీ ఆపరేషన్‌కు మద్దతు ఇస్తుంది మరియు -20℃ నుండి +70℃ వరకు విశ్వసనీయంగా పని చేస్తుంది. రసాయన కర్మాగారాలు, పెయింటింగ్ వర్క్‌షాప్‌లు, మైనింగ్ మరియు ఇతర పేలుడు-ప్రమాద వాతావరణాలలో విస్తృతంగా వర్తించబడుతుంది, ఇది డబుల్-యాక్టింగ్ సిలిండర్‌ల కోసం పూర్తి ఆల్-న్యూమాటిక్ లాజిక్ కంట్రోల్ సిస్టమ్‌లను రూపొందించడానికి మెకానికల్ వాల్వ్‌లు, హ్యాండ్-ఆపరేటెడ్ వాల్వ్‌లు మరియు ఎయిర్ పైలట్ వాల్వ్‌లతో సహకరిస్తుంది.

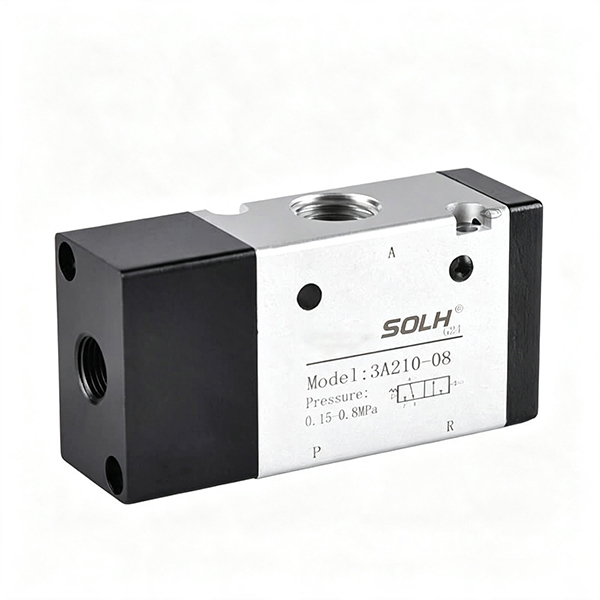

SOLH 3A సిరీస్ 3/2-మార్గం బాహ్యంగా గాలితో నడిచే డైరెక్షనల్ కంట్రోల్ వాల్వ్‌లు ప్రధాన స్రవంతి పరిశ్రమ ప్రమాణాలకు అనుగుణంగా తయారు చేయబడతాయి. ఎటువంటి విద్యుదయస్కాంత కాయిల్స్ లేకుండా పూర్తిగా వాయు సిగ్నల్ ఇన్‌పుట్ ద్వారా నడపబడుతుంది, ఈ శ్రేణి సింగిల్-యాక్టింగ్ న్యూమాటిక్ సిలిండర్‌ల పొడిగింపు, ఉపసంహరణ మరియు ఒత్తిడి నిలుపుదలని నియంత్రించడానికి రూపొందించబడింది. ఇది ఆల్-ఎలక్ట్రిక్-ఫ్రీ న్యూమాటిక్ సర్క్యూట్‌లు, ప్రమాదకర పేలుడు వాతావరణం మరియు ఫెయిల్-సేఫ్ ఇండస్ట్రియల్ మెషినరీ కోసం కీలకమైన భద్రతా నియంత్రణ మూలకం వలె పనిచేస్తుంది. ప్రామాణిక మూడు-పోర్ట్ లేఅవుట్ సార్వత్రిక పారిశ్రామిక నిర్వచనాలను అనుసరిస్తుంది: ప్రధాన కంప్రెస్డ్ ఎయిర్ సప్లై ఇన్‌లెట్ కోసం P, సింగిల్-యాక్టింగ్ సిలిండర్‌లకు నేరుగా కనెక్ట్ చేయబడిన వర్కింగ్ అవుట్‌లెట్ కోసం మరియు ఒత్తిడి ఉపశమనం మరియు వేగవంతమైన స్ప్రింగ్ రీసెట్ కోసం ఎగ్జాస్ట్ పోర్ట్ కోసం R. రెండు నియంత్రణ కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయి. సింగిల్ న్యూమాటిక్ కంట్రోల్ మోడల్‌లు (3A×10) బాహ్య వాయు సంకేతాలను స్వీకరించిన తర్వాత మారతాయి మరియు ఫెయిల్-సేఫ్ రీసెట్ పనితీరుకు హామీ ఇవ్వడానికి కంట్రోల్ ఎయిర్ సిగ్నల్ తీసివేయబడిన తర్వాత అంతర్నిర్మిత స్ప్రింగ్‌ల ద్వారా స్వయంచాలకంగా రీసెట్ అవుతుంది. డబుల్ న్యూమాటిక్ కంట్రోల్ వేరియంట్‌లు (3A×20) లాచింగ్ స్పూల్ నిర్మాణాన్ని అవలంబిస్తాయి, నియంత్రణ గాలి డిస్‌కనెక్ట్ చేయబడిన తర్వాత కూడా దీర్ఘకాలిక బిగింపు మరియు స్థానీకరణను కొనసాగించడానికి వాల్వ్ స్థానాన్ని నిరంతరం లాక్ చేస్తుంది. అధిక-బలం కలిగిన అల్యూమినియం అల్లాయ్ వాల్వ్ బాడీలు మరియు ఖచ్చితత్వ-మెషిన్డ్ స్పూల్స్‌తో నిర్మించబడిన, కవాటాలు 0.15~0.8 MPa పని ఒత్తిడి పరిధిలో 40 μm కంటే ఎక్కువ ఫిల్ట్రేషన్ ఖచ్చితత్వంతో ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ కింద చమురు రహిత ఆపరేషన్‌కు మద్దతు ఇస్తాయి. మినియేచర్ 3A100 నుండి హెవీ-డ్యూటీ హై-ఫ్లో 3A400 కవర్ M5 నుండి G1/2 థ్రెడ్ కనెక్షన్‌ల వరకు నాలుగు డైమెన్షనల్ స్పెసిఫికేషన్‌లు మరియు NPT థ్రెడ్‌లు విదేశీ ప్రాజెక్ట్‌లకు ఐచ్ఛికం. అంతర్గత విద్యుత్ భాగాలు లేకుండా, వాల్వ్ అంతర్గత పేలుడు ప్రూఫ్ పనితీరును కలిగి ఉంటుంది, ఇది మండే, దుమ్ము మరియు తేమతో కూడిన పని వాతావరణాలకు ఖచ్చితంగా సరిపోతుంది. ఇది మాడ్యులర్ వాల్వ్ బ్యాంక్‌ల కోసం యాదృచ్ఛిక మల్టీ-యాంగిల్ ఇన్‌స్టాలేషన్ మరియు మానిఫోల్డ్ అసెంబ్లీకి మద్దతు ఇస్తుంది, వర్క్‌పీస్ క్లాంపింగ్ మెకానిజమ్స్, న్యూమాటిక్ సేఫ్టీ ఇంటర్‌లాక్ సిస్టమ్స్ మరియు లాంగ్-డ్యూరేషన్ పొజిషనింగ్ స్టేషన్‌లలో విస్తృతంగా అమలు చేయబడుతుంది.
