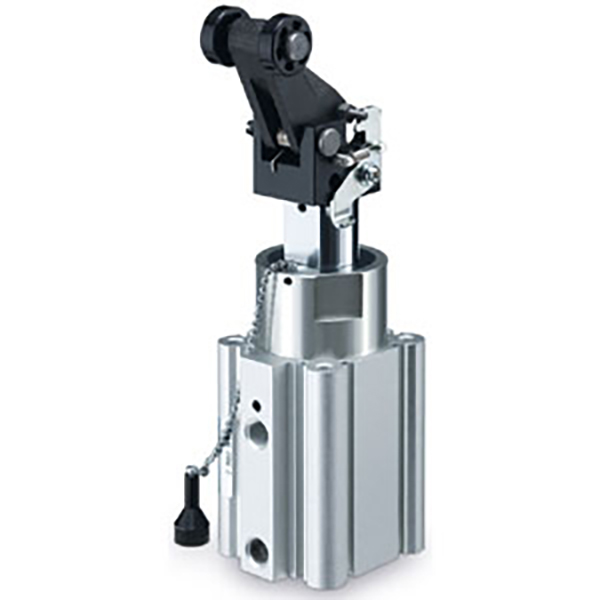

RSQ సిరీస్ స్టాపర్ సిలిండర్ | స్థిర మౌంటు ఎత్తు గాలికి సంబంధించిన స్టాప్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH RSQ సిరీస్ అనేది ఆటోమేటెడ్ కన్వేయర్ లైన్ పొజిషనింగ్ మరియు వర్క్‌పీస్ లిమిటింగ్ కోసం రూపొందించబడిన స్థిర మౌంటు ఎత్తు స్టాపర్ సిలిండర్. ఇది 10mm నుండి 30mm వరకు ప్రామాణిక స్ట్రోక్‌లతో φ12mm నుండి φ50mm వరకు బోర్ పరిమాణాలను కవర్ చేస్తుంది. స్థిర-ఎత్తు దృఢమైన నిర్మాణం, అంతర్నిర్మిత బఫర్, 10 ఐచ్ఛిక రాడ్ ముగింపు రకాలు మరియు 4-వైపుల మాగ్నెటిక్ స్విచ్ మౌంటింగ్‌ను కలిగి ఉంటుంది, RSQ సిలిండర్ కన్వేయర్ స్టేషన్ బ్లాకింగ్, ప్యాలెట్ పొజిషనింగ్ మరియు వర్క్‌పీస్ లిమిటింగ్, ఆటోమేట్ స్టాండర్డ్ కోర్ కాంపోనెంట్‌గా పని చేయడం కోసం తక్కువ-ధర మరియు అధిక విశ్వసనీయ స్టాపింగ్ సొల్యూషన్‌లను అందిస్తుంది.

  1.1 స్థిర ఎత్తు దృఢమైన నిర్మాణం

     ఎత్తు-సర్దుబాటు చేయగల RSG సిరీస్‌కు భిన్నంగా, RSQ సిరీస్ సర్దుబాటు చేయలేని స్థిర మౌంటు ఎత్తు డిజైన్‌ను స్వీకరిస్తుంది. ఇది సరళమైన నిర్మాణం, అధిక మొత్తం దృఢత్వం మరియు వేగవంతమైన ఆన్-సైట్ ఇన్‌స్టాలేషన్, ఫిక్స్‌డ్-ఎత్తు స్టేషన్ లేఅవుట్‌లను ఖచ్చితంగా సరిపోల్చడం మరియు ఎత్తు అమరిక విధానాలను తొలగిస్తుంది.

  1.2 బహుముఖ మల్టీ-రాడ్-ఎండ్ అడాప్టేషన్

     రౌండ్ రాడ్, బెవెల్ కట్, రోలర్ మరియు లివర్ స్ట్రక్చర్‌లతో సహా 10 రకాల రాడ్ ఎండ్ ఆప్షన్‌లతో అమర్చబడి, కాంతి, మధ్యస్థ మరియు భారీ లోడ్ ఆపే దృశ్యాలను పూర్తిగా కవర్ చేస్తుంది. లివర్ రకాలు (L/B/C/D/E) హై-ఫ్రీక్వెన్సీ మరియు హెవీ-ఇంపాక్ట్ పని పరిస్థితుల కోసం అద్భుతమైన శక్తి శోషణ మరియు బలమైన ప్రభావ నిరోధకతతో అంతర్నిర్మిత హైడ్రాలిక్ బఫర్ డిజైన్‌ను అవలంబిస్తాయి.

  1.3 ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ & స్విచ్ లేఅవుట్

     సిలిండర్ బాడీ అదనపు మౌంటు ఉపకరణాలు లేకుండా 4-వైపు మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌కు (D-A9□/M9□/P3DWA సిరీస్ స్విచ్‌లకు అనుకూలమైనది) మద్దతు ఇస్తుంది. రెండు ప్రామాణిక మౌంటు పద్ధతులు అందుబాటులో ఉన్నాయి: బి-టైప్ త్రూ-హోల్ మౌంటు (ప్రామాణికం) మరియు A-రకం డబుల్-ఎండ్ థ్రెడ్ హోల్ మౌంటు, వివిధ పరికరాల ఫ్రేమ్‌లు మరియు ఇన్‌స్టాలేషన్ స్పేసెస్‌కు అనుగుణంగా.

  1.4 ఆయిల్-ఫ్రీ & లాంగ్ సర్వీస్ లైఫ్ డిజైన్

     ఐచ్ఛిక డబుల్-యాక్టింగ్, స్ప్రింగ్-రిటర్న్ డబుల్-యాక్టింగ్ మరియు సింగిల్-యాక్టింగ్ (స్ప్రింగ్ ఎక్స్‌టెండ్) మోడ్‌లు విభిన్న కార్యాచరణ అవసరాలను తీరుస్తాయి. ప్రామాణిక రబ్బరు బఫర్ స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది. పిస్టన్ రాడ్ హార్డ్ క్రోమ్ ప్లేటింగ్ చికిత్సను అవలంబిస్తుంది మరియు సిలిండర్ బాడీ హార్డ్ యానోడైజింగ్ ప్రక్రియకు లోనవుతుంది, అత్యుత్తమ దుస్తులు నిరోధకత మరియు ప్రభావ నిరోధకతను సాధించింది. చమురు-రహిత ఆపరేషన్ డిజైన్ తక్కువ నిర్వహణ ఖర్చులతో శుభ్రమైన మరియు దుమ్ము-రహిత పని వాతావరణాలకు అనుగుణంగా ఉంటుంది.

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. సాధారణ నమూనా ఉదాహరణలు: RSQB20-15, RSDQL32-20

  2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • నాన్-మాగ్నెటిక్ రింగ్ స్టాండర్డ్ మోడల్: RSQB20-15 (మాగ్నెటిక్ రింగ్ లేదు, త్రూ-హోల్ మౌంటు, φ20 బోర్, 15 మిమీ స్ట్రోక్, స్టాండర్డ్ రౌండ్ రాడ్ ఎండ్)

     • మాగ్నెటిక్ రింగ్ హైడ్రాలిక్ బఫర్ మోడల్: RSDQL32-20 (అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, త్రూ-హోల్ మౌంటు, φ32 బోర్, 20mm స్ట్రోక్, లివర్-టైప్ స్టాపింగ్ ఎండ్)

3. సాధారణ సాంకేతిక పారామితులు (20℃, 0.5MPa ప్రామాణిక స్థితి)

  3.1 ప్రాథమిక లక్షణాలు

     • ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్, స్ప్రింగ్-రిటర్న్ డబుల్-యాక్టింగ్, సింగిల్-యాక్టింగ్ (స్ప్రింగ్ ఎక్స్‌టెన్డ్)

     • పని ఒత్తిడి పరిధి: 0.05 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

     • పరిసర ఉష్ణోగ్రత: -10℃~70℃ (స్విచ్ లేకుండా); -10℃~60℃ (స్విచ్‌తో)

     • పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~500mm/s

     • బఫర్ మోడ్: ప్రామాణిక రబ్బరు బఫర్; అంతర్నిర్మిత హైడ్రాలిక్ బఫర్‌తో అమర్చబడిన లివర్ రకాలు

     • లూబ్రికేషన్ మోడ్: చమురు రహిత ఆపరేషన్

  3.2 స్టాండర్డ్ బోర్ & స్ట్రోక్ కాంబినేషన్

3.3 సైద్ధాంతిక స్టాపింగ్ ఫోర్స్ (యూనిట్: N @0.5MPa, డబుల్-యాక్టింగ్)

3.4 ఉత్పత్తి బరువు (యూనిట్: kg @20mm స్ట్రోక్, RSQ సిరీస్)

4. రాడ్ ముగింపు రకాలు & వర్తించే దృశ్యాలు

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     • అసెంబ్లీ లైన్ ఆగిపోతుంది: ఎలక్ట్రానిక్ మరియు గృహోపకరణాల అసెంబ్లింగ్ లైన్ల కోసం ప్యాలెట్ స్టాపింగ్, స్టేషన్ పొజిషనింగ్ మరియు యాంటీ-షిఫ్టింగ్‌లకు వర్తించబడుతుంది. స్థిర-ఎత్తు డిజైన్ ప్రామాణిక కన్వేయర్ లైన్ లేఅవుట్‌లకు సరిగ్గా సరిపోతుంది.

     • కన్వేయర్ లైన్ పరిమితి: బెల్ట్ మరియు రోలర్ కన్వేయర్‌లపై వర్క్‌పీస్ స్టాపింగ్, ట్రాన్స్‌ఫర్ స్టేషన్ పొజిషనింగ్ మరియు డైవర్జింగ్/మెర్జింగ్ లైన్ బ్లాకింగ్‌లకు అనుకూలం. బహుళ రాడ్ ముగింపు ఎంపికలు వివిధ లోడ్ గ్రేడ్‌లకు అనుగుణంగా ఉంటాయి.

     • ఆటోమేటెడ్ ప్రాసెసింగ్ స్టేషన్లు: మెషిన్ టూల్ లోడింగ్/అన్‌లోడ్ లిమిటింగ్, ప్యాకేజింగ్ మెషిన్ పొజిషనింగ్ మరియు ఇన్‌స్పెక్షన్ స్టేషన్ స్టాపింగ్, స్థిరమైన మరియు యాంటీ-ఇంటర్‌ఫరెన్స్ సైక్లిక్ ఆపరేషన్‌ను అందించడం కోసం అనువైనది.

     • హెవీ-డ్యూటీ స్టాపింగ్ దృశ్యాలు: హెవీ ప్యాలెట్ మరియు టూలింగ్ బోర్డ్ స్టాపింగ్, వెల్డింగ్ స్టేషన్ పొజిషనింగ్ కోసం ఉపయోగిస్తారు. హైడ్రాలిక్ బఫర్ లివర్ రకం బలమైన ప్రభావం మరియు అధిక-ఫ్రీక్వెన్సీ వైబ్రేషన్‌ను సమర్థవంతంగా నిరోధిస్తుంది.

6. 3-దశల త్వరిత ఎంపిక గైడ్

  1. బోర్ సైజు ఎంపిక: అసలు స్టాపింగ్ లోడ్ ప్రకారం బోర్‌ను ఎంచుకోండి. నియమాన్ని అనుసరించండి: సైద్ధాంతిక ఆపే శక్తి ≥ వాస్తవ లోడ్ × 2 భద్రతా కారకం. తేలికపాటి లోడ్ కోసం φ16~φ20, మీడియం లోడ్ కోసం φ32, భారీ లోడ్ కోసం φ40~φ50.

  2. స్ట్రోక్ ఎంపిక: ప్రామాణిక స్ట్రోక్ 10mm నుండి 30mm వరకు ఉంటుంది. మెకానికల్ జోక్యాన్ని నివారించడానికి వర్క్‌పీస్ ఎత్తు ఆధారంగా 5~10mm అదనపు స్ట్రోక్ మార్జిన్‌ను రిజర్వ్ చేయండి.

  3. రాడ్ ముగింపు ఎంపిక

￮ తక్కువ లోడ్ & తక్కువ వేగం: రౌండ్ రాడ్ లేదా బెవెల్ కట్ రకాన్ని ఎంచుకోండి

￮ అధిక వేగం & తేలికపాటి లోడ్: రోలర్ రకాన్ని ఎంచుకోండి

￮ హెవీ లోడ్ & హై-ఫ్రీక్వెన్సీ ఇంపాక్ట్: హైడ్రాలిక్ బఫర్ లివర్ రకాన్ని ఎంచుకోండి (B/C/D/E)

ఒక వాక్య సారాంశం

     SOLH RSQ సిరీస్ ఫిక్స్‌డ్-హెట్ స్టాపర్ సిలిండర్‌లు దృఢమైన ఫిక్స్‌డ్ మౌంటింగ్ స్ట్రక్చర్, విభిన్న రాడ్ ఎండ్ ఆప్షన్‌లు, 4-సైడ్ స్విచ్ ఇన్‌స్టాలేషన్ మరియు ఆయిల్-ఫ్రీ లాంగ్-లైఫ్ పెర్ఫార్మెన్స్, వివిధ ఆటోమేటెడ్ కన్వేయర్ మరియు ప్రాసెసింగ్ స్టేషన్‌ల కోసం ఖర్చుతో కూడుకున్న, స్థిరమైన మరియు ఇంపాక్ట్-రెసిస్టెంట్ స్టాపింగ్ సొల్యూషన్‌లను అందిస్తాయి.
