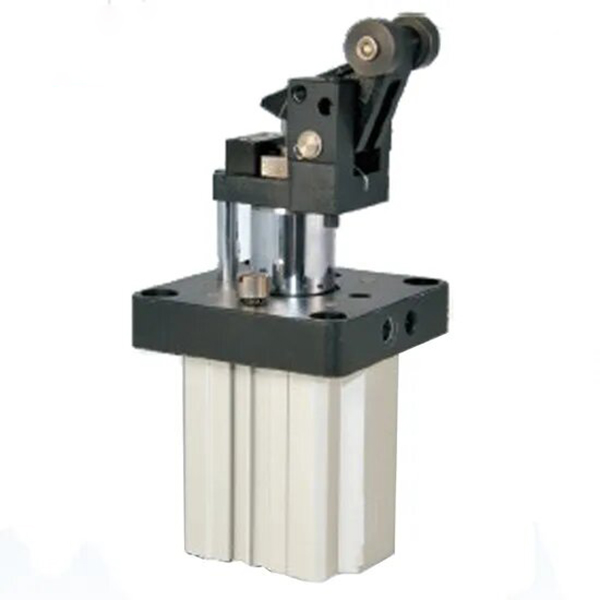

TWH / TWM సిరీస్ లివర్ రోలర్ స్టాపర్ సిలిండర్ | స్వీయ-లాకింగ్ హెవీ-డ్యూటీ స్టాప్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH TWH/TWM సిరీస్ మీడియం మరియు హెవీ-లోడ్ ఆటోమేటెడ్ కన్వేయర్ లైన్‌ల కోసం రూపొందించబడిన లివర్ రోలర్-రకం హెవీ-డ్యూటీ స్టాపర్ సిలిండర్‌లు. φ20mm నుండి φ80mm వరకు బోర్ పరిమాణాలను కవర్ చేయడం, ఈ సిరీస్‌లో అంతర్నిర్మిత స్వీయ-లాకింగ్ యాంటీ-రీబౌండ్ మెకానిజం, స్టాండర్డ్ అడ్జస్టబుల్ హైడ్రాలిక్ బఫర్, హై-రిజిడిటీ లివర్ స్ట్రక్చర్ మరియు ఇంటిగ్రేటెడ్ ఫ్లాంజ్ మౌంటు వంటి ప్రధాన ప్రయోజనాలు ఉన్నాయి. ఇది 30-300kg ప్యాలెట్‌లు మరియు టూలింగ్ ప్లేట్‌లను స్థిరంగా నిర్వహిస్తుంది, ఇది కన్వేయర్ స్టాపింగ్, ట్రాన్స్‌ఫర్ పొజిషనింగ్ మరియు స్టేషన్ యాంటీ-షిఫ్టింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది, ఇది మీడియం మరియు హెవీ-లోడ్ ఆటోమేషన్ దృశ్యాలకు ప్రధాన స్రవంతి నమ్మకమైన స్టాపర్ సొల్యూషన్‌గా పనిచేస్తుంది.

  1.1 లివర్ రోలర్ ఫోర్స్-బూస్టింగ్ స్ట్రక్చర్

     డబుల్-యాక్టింగ్ లివర్ రోలర్ డిజైన్‌ను స్వీకరించడం, ఉత్పత్తి లివర్ ఫోర్స్ యాంప్లిఫికేషన్ మరియు రోలింగ్ కాంటాక్ట్ వర్కింగ్ సూత్రాన్ని ఉపయోగిస్తుంది. ఇది తక్కువ ఇంపాక్ట్ మరియు స్మూత్ రోలింగ్ ఆపరేషన్‌తో పెద్ద స్టాపింగ్ ఫోర్స్‌ను అందిస్తుంది, వర్క్‌పీస్ ఆపే సమయంలో దృఢమైన ప్రభావాన్ని సమర్థవంతంగా తగ్గిస్తుంది మరియు పరికరాలు మరియు వర్క్‌పీస్‌లను రక్షిస్తుంది.

  1.2 కోర్ స్వీయ-లాకింగ్ యాంటీ-రీబౌండ్ ఫంక్షన్

     ఐచ్ఛిక అప్‌గ్రేడ్‌గా ఇంటిగ్రేటెడ్ మెకానికల్ సెల్ఫ్-లాకింగ్ మెకానిజంతో అమర్చబడింది. వర్క్‌పీస్ ప్రభావం ఆగిపోయిన తర్వాత, వర్క్‌పీస్‌ల రీబౌండ్ మరియు రివర్స్ పుషింగ్ నిరోధించడానికి సిలిండర్ స్వయంచాలకంగా లివర్ ఆర్మ్‌ను లాక్ చేస్తుంది, స్టేషన్ స్థానభ్రంశం సమస్యలను తొలగిస్తుంది మరియు మొత్తం ఉత్పత్తి లైన్ స్థిరత్వం మరియు స్థాన ఖచ్చితత్వాన్ని బాగా మెరుగుపరుస్తుంది.

  1.3 గ్రేడెడ్ హైడ్రాలిక్ బఫర్ సిస్టమ్

     • φ20/φ25 చిన్న బోర్: సర్దుబాటు చేయలేని హైడ్రాలిక్ బఫర్‌తో సరిపోలింది, ఖర్చుతో కూడుకున్న స్థిరమైన బఫరింగ్ పనితీరుతో కాంతి మరియు మధ్యస్థ-లోడ్ తక్కువ-వేగంతో పని చేసే పరిస్థితులకు ఖచ్చితంగా అనుగుణంగా ఉంటుంది.

     • φ32–φ80 పెద్ద బోర్: సర్దుబాటు హైడ్రాలిక్ బఫర్‌తో అమర్చారు. డంపింగ్ రెసిస్టెన్స్‌ని మార్చడానికి, విభిన్న బరువుల వర్క్‌పీస్‌లను మ్యాచింగ్ చేయడానికి మరియు ఇంపాక్ట్ ఎనర్జీని పూర్తిగా శోషించడానికి మరియు జీరో-ఇంపాక్ట్ స్టాపింగ్ సాధించడానికి వేగాన్ని అందించడానికి వినియోగదారులు సర్దుబాటు డిస్క్‌ను ఉచితంగా తిప్పవచ్చు.

  1.4 హై-రిజిడిటీ & లాంగ్-లైఫ్ డిజైన్

     అద్భుతమైన వేర్ రెసిస్టెన్స్, ప్రెజర్ రెసిస్టెన్స్ మరియు ఇంపాక్ట్ రెసిస్టెన్స్‌ని కలిగి ఉండే గట్టి క్రోమ్ పూతతో కూడిన పిస్టన్ రాడ్ మరియు హార్డ్ యానోడైజ్డ్ సిలిండర్ బాడీని అడాప్ట్ చేస్తుంది. ప్రామాణిక చమురు-రహిత ఆపరేషన్ డిజైన్ తక్కువ నిర్వహణ మరియు పొడిగించిన సేవా జీవితంతో శుభ్రమైన ఉత్పత్తి వాతావరణాలకు మరియు వెల్డింగ్ స్ప్లాష్ ప్రూఫ్ పని పరిస్థితులకు అనుగుణంగా ఉంటుంది.

  1.5 ఫ్లెక్సిబుల్ ఇన్‌స్టాలేషన్ & స్విచ్ లేఅవుట్

     స్టాండర్డ్ ఫ్లేంజ్ మౌంటు వేగవంతమైన మరియు స్థిరమైన సంస్థాపనను నిర్ధారిస్తుంది. సిలిండర్ బాడీ సెన్సార్ మౌంటు గ్రూవ్‌లతో ముందే రిజర్వ్ చేయబడింది, అదనపు ఉపకరణాలు లేకుండా నేరుగా మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది. 4-వైపు మౌంటు డిజైన్ బలమైన లేఅవుట్ అనుకూలతతో ఆన్-సైట్ ఫిక్చర్ జోక్యాన్ని నివారిస్తుంది.

  1.6 మోడల్ ఫంక్షనల్ డిఫరెన్షియేషన్

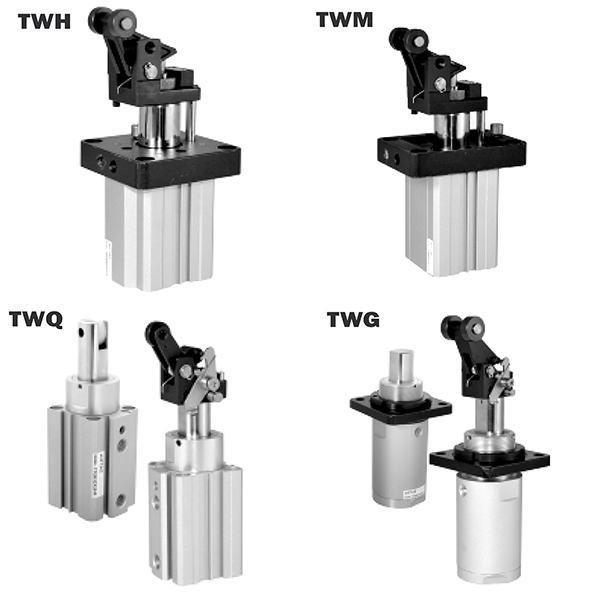

     • TWH సిరీస్: హెవీ-లోడ్ మరియు హై-ఫ్రీక్వెన్సీ స్టార్ట్-స్టాప్ దృశ్యాలకు తగిన గరిష్ట స్టాపింగ్ ఫోర్స్‌తో ప్రామాణిక డబుల్-యాక్టింగ్ స్ట్రక్చర్.

     • TWM సిరీస్: అంతర్నిర్మిత స్ప్రింగ్ స్ట్రక్చర్‌తో డబుల్ యాక్టింగ్, పవర్ ఫెయిల్యూర్ తర్వాత ఆటోమేటిక్ రిలీజ్‌ని గ్రహించడం, అధిక రిస్క్ స్టేషన్‌ల కోసం పరికరాలు మరియు సిబ్బంది భద్రతకు ప్రాధాన్యత ఇవ్వడం.

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. సాధారణ నమూనా ఉదాహరణలు: TWH50-30SK-F, TWM63-30K-F

  2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • స్వీయ-లాకింగ్ మీడియం-లోడ్ మోడల్: TWH50-30S-F (φ50 బోర్, 30mm స్ట్రోక్, నాన్-అడ్జస్టబుల్ హైడ్రాలిక్ బఫర్, సెల్ఫ్ లాకింగ్ ఫంక్షన్‌తో)

     • భద్రత పవర్-ఆఫ్ విడుదల మోడల్: TWM63-30K-F (φ63 బోర్, 30 మిమీ స్ట్రోక్, సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్, అంతర్నిర్మిత వసంత భద్రత నిర్మాణం, స్వీయ-లాకింగ్‌తో)

3. సాధారణ సాంకేతిక పారామితులు (20℃, 0.5MPa ప్రామాణిక స్థితి)

 3.1 ప్రాథమిక లక్షణాలు

     • ఆపరేషన్ మోడ్: TWH = డబుల్ యాక్టింగ్; TWM = అంతర్నిర్మిత స్ప్రింగ్‌తో డబుల్-యాక్టింగ్

     • పని ఒత్తిడి పరిధి: 0.05 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

     • పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత వాతావరణం)

     • బఫర్ కాన్ఫిగరేషన్: φ20/φ25 = సర్దుబాటు చేయలేని హైడ్రాలిక్ బఫర్; φ32~φ80 = సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్

     • లూబ్రికేషన్ మోడ్: చమురు రహిత ఆపరేషన్

     • సంస్థాపన విధానం: ప్రామాణిక flange మౌంటు

  3.2 స్టాండర్డ్ బోర్ & స్ట్రోక్ కాంబినేషన్

 3.3 థియరిటికల్ స్టాపింగ్ ఫోర్స్ (యూనిట్: N @0.5MPa, లివర్ అవుట్‌పుట్, TWH)

  3.4 ఉత్పత్తి బరువు (యూనిట్: kg @ స్టాండర్డ్ స్ట్రోక్, TWH)

4. కోర్ కాన్ఫిగరేషన్ & ఎంపిక మార్గదర్శకాలు

 4.1 బఫర్ రకం ఎంపిక

     • S నాన్-అడ్జస్టబుల్ హైడ్రాలిక్ బఫర్: φ20/φ25 చిన్న బోర్ల కోసం అంకితం చేయబడింది. తక్కువ ధర (≤50kg) మరియు తక్కువ-వేగం ఆపరేషన్ (≤0.3m/s) స్థిరమైన స్థిర బఫరింగ్ పనితీరుతో ఖర్చుతో కూడుకున్నది.

     • K సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్: φ32–φ80 పెద్ద బోర్లకు ప్రత్యేకమైనది. ఉచిత డంపింగ్ సర్దుబాటు, మీడియం మరియు భారీ లోడ్లు (50-300kg) మరియు మీడియం-హై స్పీడ్ ఆపరేషన్ (≤0.5m/s)కి సరిపోయేలా, విభిన్న పని పరిస్థితులకు అనుగుణంగా మద్దతు ఇస్తుంది.

 4.2 స్వీయ-లాకింగ్ ఫంక్షన్ ఎంపిక

     • F స్వీయ-లాకింగ్ రకం (సిఫార్సు చేయబడింది): వర్క్‌పీస్ ప్రభావం ఆగిపోయిన తర్వాత ఆటోమేటిక్ లాకింగ్, వర్క్‌పీస్ రీబౌండ్ మరియు స్టేషన్ డిస్‌ప్లేస్‌మెంట్‌ను సమర్థవంతంగా నిరోధించడం. పూర్తిగా ఆటోమేటెడ్ నిరంతర కన్వేయర్ లైన్‌లకు అనువైనది, కార్యాచరణ స్థిరత్వాన్ని బాగా మెరుగుపరుస్తుంది.

     • నాన్-లాకింగ్ రకం: చిన్న రివర్స్ ఇంపాక్ట్ మరియు మాన్యువల్ రీసెట్ ఉన్న దృశ్యాలకు మాత్రమే వర్తిస్తుంది. పేలవమైన పొజిషనింగ్ స్థిరత్వం కారణంగా ఆటోమేటిక్ ప్రొడక్షన్ లైన్‌ల కోసం సిఫార్సు చేయబడలేదు.

  4.3 ఆపరేషన్ మోడ్ ఎంపిక

     • TWH డబుల్-యాక్టింగ్: బైడైరెక్షనల్ కంట్రోల్ చేయగల బిగింపు మరియు విడుదలతో గరిష్ట స్టాపింగ్ ఫోర్స్. హెవీ-లోడ్ మరియు హై-ఫ్రీక్వెన్సీ స్టార్ట్-స్టాప్ సైక్లింగ్ దృశ్యాల కోసం ఆప్టిమైజ్ చేయబడింది.

     • TWM స్ప్రింగ్-లోడెడ్ డబుల్-యాక్టింగ్: విద్యుత్ వైఫల్యంపై ఆటోమేటిక్ విడుదల, పరికరాలు మరియు సిబ్బంది భద్రతకు భరోసా. ప్రమాదకరమైన వర్కింగ్ స్టేషన్‌లు మరియు పవర్ ఆఫ్ ప్రొటెక్షన్ అప్లికేషన్‌లకు ప్రాధాన్యత ఇవ్వబడింది.

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     • మీడియం & హెవీ-డ్యూటీ కన్వేయర్ లైన్లు: ఎలక్ట్రానిక్స్, గృహోపకరణాలు మరియు లాజిస్టిక్స్ పరిశ్రమలలో 50-300 కిలోల ప్యాలెట్‌లు మరియు టూలింగ్ ప్లేట్‌లను ఆపడం, బదిలీ చేయడం మరియు యాంటీ-షిఫ్టింగ్ చేయడం కోసం ప్రత్యేకించబడింది, స్థిరమైన మీడియం-హెవీ లోడ్ పరిమితి పనితీరును అందిస్తుంది.

     • ఆటోమేటెడ్ మెటీరియల్ హ్యాండ్లింగ్ లైన్స్: రోలర్ మరియు బెల్ట్ కన్వేయర్‌లపై మీడియం-హై స్పీడ్ (≤0.5m/s) వర్క్‌పీస్ స్టాపింగ్‌కు వర్తించబడుతుంది. సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్ వర్క్‌పీస్‌లను రక్షించడానికి మృదువైన మరియు ప్రభావం లేని స్టాపింగ్ ప్రక్రియను సాధిస్తుంది.

     • మెషిన్ టూల్ & వెల్డింగ్ స్టేషన్లు: మెషిన్ టూల్ లోడ్/అన్‌లోడ్ పరిమితి మరియు వెల్డింగ్ ఫిక్చర్ పొజిషనింగ్‌కు అనుకూలం. ప్రభావ నిరోధకత మరియు వెల్డింగ్ స్లాగ్ నివారణను కలిగి ఉంటుంది, ఇది కఠినమైన పారిశ్రామిక పని పరిస్థితులకు స్థిరంగా వర్తిస్తుంది.

     • AS/RS & AGV డాకింగ్ సిస్టమ్స్: స్టీరియోస్కోపిక్ వేర్‌హౌస్ ప్యాలెట్ స్టాపింగ్ మరియు AGV ఖచ్చితమైన డాకింగ్ పొజిషనింగ్ కోసం ఉపయోగించబడుతుంది. స్వీయ-లాకింగ్ యాంటీ-రీబౌండ్ డిజైన్ తెలివైన వేర్‌హౌసింగ్ సిస్టమ్‌లకు స్థిరమైన చర్య మరియు నమ్మకమైన సిగ్నల్ ఫీడ్‌బ్యాక్‌ను నిర్ధారిస్తుంది.

6. 3-దశల త్వరిత ఎంపిక గైడ్

     1. బోర్ సైజు ఎంపిక: వర్క్‌పీస్ బరువు మరియు ఆపరేటింగ్ వేగం ప్రకారం బోర్‌ను ఎంచుకోండి. భద్రతా ప్రమాణాన్ని అనుసరించండి: సైద్ధాంతిక స్టాపింగ్ ఫోర్స్ ≥ వాస్తవ లోడ్ × 2. 50kg కంటే తక్కువ లోడ్ కోసం φ25; 50-150kg లోడ్ కోసం φ32/φ40; 150-300kg లోడ్ కోసం φ50/φ63.

     2. బఫర్ రకం ఎంపిక: φ20/φ25 బోర్ల కోసం S సర్దుబాటు చేయలేని బఫర్‌ని ఎంచుకోండి; వేరియబుల్ వేగం మరియు లోడ్ పరిస్థితులకు అనుగుణంగా φ32 పైన ఉన్న బోర్ల కోసం K సర్దుబాటు చేయగల బఫర్‌ని ఎంచుకోండి.

     3. ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక: అన్ని ఆటోమేటిక్ ప్రొడక్షన్ లైన్ల కోసం F స్వీయ-లాకింగ్‌ని ఎంచుకోండి; హెవీ-లోడ్ & హై-ఫ్రీక్వెన్సీ దృశ్యాల కోసం TWH డబుల్ యాక్టింగ్‌ని అనుసరించండి; భద్రత-ప్రాధాన్యత మరియు పవర్-ఆఫ్ రక్షణ స్టేషన్ల కోసం TWM స్ప్రింగ్-లోడెడ్ రకాన్ని ఎంచుకోండి.

ఒక వాక్య సారాంశం

     SOLH TWH/TWM సిరీస్ మీడియం-హెవీ డ్యూటీ లివర్ రోలర్ స్టాపర్ సిలిండర్‌లు స్వీయ-లాకింగ్ యాంటీ-రీబౌండ్ మెకానిజం మరియు గ్రేడెడ్ హైడ్రాలిక్ బఫర్ సిస్టమ్‌ను ఏకీకృతం చేస్తాయి, 30-300kg ఆటోమేటెడ్ కన్వేయర్ మరియు ప్రొడక్షన్ స్టేషన్‌లకు స్థిరమైన, తక్కువ-ప్రభావం మరియు అధిక-భద్రత ప్రొఫెషనల్ స్టాపింగ్ సొల్యూషన్‌లను అందిస్తాయి.
