CKG1 (CKP1) సిరీస్ క్లాంప్ సిలిండర్ | యాంటీ-మాగ్నెటిక్ స్విచ్‌లతో కూడిన రాడ్-మౌంటెడ్ హెవీ-డ్యూటీ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ వ్యత్యాసాలు

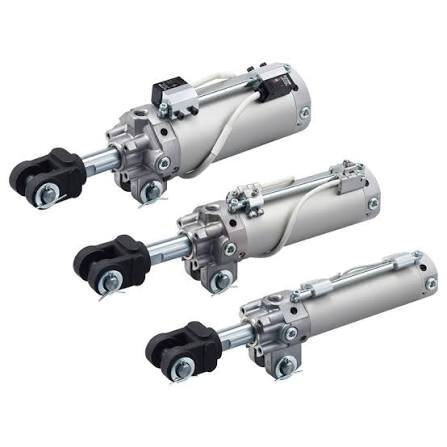

     SOLH CKG1/CKP1 సిరీస్ అనేది రాడ్-మౌంటెడ్ హెవీ-డ్యూటీ క్లాంపింగ్ సిలిండర్‌లు, వెల్డింగ్ మరియు బలమైన అయస్కాంత జోక్యం వాతావరణాల కోసం ప్రత్యేకంగా రూపొందించబడింది. 50mm నుండి 200mm వరకు ప్రామాణిక స్ట్రోక్‌లతో బోర్ సైజులు φ40/50/63mmలో అందుబాటులో ఉంది, ఈ సిరీస్‌లో 3-డైరెక్షన్ మౌంటుకి మద్దతు ఇచ్చే అసలైన యాంటీ-స్ట్రాంగ్ మాగ్నెటిక్ ఫీల్డ్ మాగ్నెటిక్ స్విచ్‌లు ఉన్నాయి. కాంపాక్ట్ తేలికపాటి నిర్మాణం, తీవ్రమైన అయస్కాంత జోక్యంతో స్థిరమైన ఆపరేషన్, భారీ బిగింపు శక్తి మరియు సర్దుబాటు చేయగల మోషన్ వేగం, ఇది ఆర్క్ వెల్డింగ్/స్పాట్ వెల్డింగ్ ఫిక్చర్‌లు, మెషిన్ టూల్ ఫిక్సింగ్ మరియు ఆటోమేటెడ్ హెవీ-లోడ్ క్లాంపింగ్ స్టేషన్‌లకు ఖచ్చితంగా వర్తిస్తుంది. సిరీస్ రెండు నమూనాలుగా విభజించబడింది: ప్రామాణిక అంతర్నిర్మిత అయస్కాంత వలయాలతో CKG1 మరియు వివిధ యాంటీ మాగ్నెటిక్ అవసరాల కోసం అధిక-శక్తి అంతర్నిర్మిత మాగ్నెటిక్ రింగులతో CKP1.

1.1 సిరీస్ ఫంక్షనల్ డివిజన్

     • CKG1 (ప్రామాణిక మాగ్నెటిక్ రింగ్): D-P3DWA / D-P4DW యాంటీ మాగ్నెటిక్ స్విచ్‌లతో సరిపోలింది. సాధారణ బలమైన అయస్కాంత పరిసరాలకు మరియు ఆర్క్ వెల్డింగ్ స్ప్లాష్ ప్రూఫ్ దృశ్యాలకు అనుకూలం. ఐచ్ఛిక స్ప్లాష్-ప్రూఫ్ కోడ్‌లు: -XC88 / -XC89 / -XC91, సంప్రదాయ వెల్డింగ్ స్టేషన్‌ల కోసం ఖర్చుతో కూడుకున్న మరియు స్థిరమైన వ్యతిరేక జోక్యాన్ని అందించడం.

    • CKP1 (హై-పవర్ మాగ్నెటిక్ రింగ్): మెరుగైన అంతర్నిర్మిత బలమైన మాగ్నెటిక్ రింగులతో అమర్చబడి మరియు D-P79WSE / D-P74L / Z హై-గ్రేడ్ యాంటీ మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది. ఇది బలమైన యాంటీ-మాగ్నెటిక్ జోక్య సామర్థ్యాన్ని మరియు మరింత స్థిరమైన సిగ్నల్ ఇండక్షన్‌ను అందిస్తుంది, ఇది అధిక-అయస్కాంత-క్షేత్రం మరియు అధిక-ఫ్రీక్వెన్సీ వెల్డింగ్ పని పరిస్థితులకు అనువైనది.

1.2 ప్రత్యేకమైన రాడ్-మౌంటెడ్ స్ట్రక్చర్

     మాగ్నెటిక్ స్విచ్ మౌంటు రాడ్ పిస్టన్ రాడ్ వైపు సమగ్రంగా రూపొందించబడింది, 3-దిశల సంస్థాపనకు (ఎగువ / ఎడమ / కుడి) మద్దతు ఇస్తుంది. ఎంబెడెడ్ లేఅవుట్ ఫిక్చర్ జోక్యం మరియు మెకానికల్ తాకిడిని నివారిస్తుంది, కాంపాక్ట్ వెల్డింగ్ ఫిక్చర్ లేఅవుట్‌లలో సౌకర్యవంతమైన వైరింగ్ మరియు స్థిరమైన సిగ్నల్ డిటెక్షన్‌ను నిర్ధారిస్తుంది.

1.3 కాంపాక్ట్ అప్‌గ్రేడ్ & మార్చుకోగలిగిన డిజైన్

     ఆప్టిమైజ్ చేయబడిన సిలిండర్ బాడీ స్ట్రక్చర్ CKP1-40 మోడల్ కోసం మొత్తం పొడవును 7 మిమీ వరకు తగ్గిస్తుంది, మొత్తం బరువులో 7% తగ్గింపు. φ63-150mm మోడల్ బరువు 1.82kg మాత్రమే. సాంప్రదాయ పాత-రకం CK1 సిరీస్‌తో పూర్తిగా మార్చుకోగలిగిన ఇన్‌స్టాలేషన్ కొలతలు, ఫిక్చర్ నిర్మాణాలను సవరించకుండా నేరుగా భర్తీ చేయడం మరియు అప్‌గ్రేడ్ చేయడం.

1.4 హెవీ-డ్యూటీ & మన్నికైన పనితీరు

     స్థిరమైన బిగింపు మరియు విడుదల చలనం కోసం ప్రామాణిక డబుల్-ఎండ్ ఎయిర్ బఫర్‌తో డబుల్-యాక్టింగ్ బైడైరెక్షనల్ కంట్రోల్ చేయగల నిర్మాణాన్ని స్వీకరిస్తుంది. పిస్టన్ రాడ్ హార్డ్ క్రోమ్ ప్లేటింగ్ ట్రీట్‌మెంట్‌కు లోనవుతుంది మరియు సిలిండర్ బాడీ హార్డ్ యానోడైజింగ్ ప్రక్రియను అవలంబిస్తుంది, అద్భుతమైన దుస్తులు నిరోధకత మరియు ప్రభావ నిరోధకతను గ్రహించింది. చమురు రహిత డిజైన్ శుభ్రమైన పరిసరాలకు మరియు తక్కువ నిర్వహణతో కఠినమైన వెల్డింగ్ పని పరిస్థితులకు అనుగుణంగా ఉంటుంది.

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. సాధారణ నమూనా ఉదాహరణలు: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • CKG1 ప్రామాణిక మాగ్నెటిక్ కాన్ఫిగరేషన్: CKG1A63-50YZ-P4DWL (ప్రామాణిక మాగ్నెటిక్ రింగ్, 16.5mm కంటి వెడల్పు, φ63 బోర్, 50mm స్ట్రోక్, రాడ్-మౌంటెడ్, P4DWL యాంటీ మాగ్నెటిక్ స్విచ్‌తో)

     • CKP1 హై-పవర్ మాగ్నెటిక్ కాన్ఫిగరేషన్: CKP1B40-75Z-P79WSE (హై-పవర్ మాగ్నెటిక్ రింగ్, 19.5mm హెవీ-డ్యూటీ కంటి వెడల్పు, φ40 బోర్, 75mm స్ట్రోక్, రాడ్-మౌంటెడ్, P79WSE హై-గ్రేడ్ యాంటీ మాగ్నెటిక్ స్విచ్‌తో)

3. సాధారణ సాంకేతిక పారామితులు (20℃, 0.5MPa ప్రామాణిక స్థితి)

  3.1 ప్రాథమిక లక్షణాలు

     • ఆపరేషన్ మోడ్: ద్వంద్వ-నటన (ద్వి దిశలో నియంత్రించదగిన బిగింపు / విడుదల)

     • పని ఒత్తిడి పరిధి: 0.05 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

     • పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మాగ్నెటిక్ స్విచ్‌తో); -10℃~70℃ (స్విచ్ లేకుండా)

     • పిస్టన్ ఆపరేటింగ్ స్పీడ్: 50~300mm/s (థ్రెడ్ స్పీడ్ రెగ్యులేషన్, నాన్-ప్రూడింగ్ సిలిండర్ బాడీ)

     • బఫర్ మోడ్: ప్రామాణిక డబుల్-ఎండ్ ఎయిర్ బఫర్; ఐచ్ఛిక మెరుగుపరచబడిన డబుల్-ఎండ్ ఎయిర్ బఫర్ (-X1515)

     • లూబ్రికేషన్ మోడ్: చమురు రహిత ఆపరేషన్

     • మాగ్నెటిక్ స్విచ్ ఫీచర్: ప్రొఫెషనల్ యాంటీ-స్ట్రాంగ్ మాగ్నెటిక్ ఫీల్డ్ డిజైన్, ప్రత్యేకమైన 3-డైరెక్షన్ రాడ్-మౌంటెడ్ ఇన్‌స్టాలేషన్

3.2 థియరిటికల్ క్లాంపింగ్ ఫోర్స్ (యూనిట్: kN @0.5MPa)

3.3 ఉత్పత్తి బరువు (యూనిట్: kg @100mm స్ట్రోక్)

4. యాంటీ-స్ట్రాంగ్ మాగ్నెటిక్ స్విచ్ మ్యాచింగ్ (రాడ్-మౌంటెడ్ టైప్ యొక్క కోర్ అడ్వాంటేజ్)

     సంస్థాపన & పర్యావరణ ప్రయోజనాలు: ఇంటిగ్రేటెడ్ స్విచ్ రాడ్ నిర్మాణం ఏకపక్ష 3-దిశల సంస్థాపనకు మద్దతు ఇస్తుంది, వెల్డింగ్ స్లాగ్ చేరడం మరియు ఫిక్చర్ మెకానికల్ జోక్యాన్ని సమర్థవంతంగా నివారిస్తుంది. సరిపోలిన స్విచ్‌లు ప్రొఫెషనల్ స్ప్లాష్ ప్రూఫ్ మరియు డస్ట్ ప్రూఫ్ డిజైన్‌ను అవలంబిస్తాయి, స్థిరమైన మరియు నమ్మదగిన సిగ్నల్ అవుట్‌పుట్‌తో కఠినమైన మరియు సంక్లిష్టమైన వెల్డింగ్ పని వాతావరణాలకు పూర్తిగా అనుగుణంగా ఉంటాయి.

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     • వెల్డింగ్ ఫిక్చర్ స్టేషన్లు: ఆర్క్ వెల్డింగ్ మరియు స్పాట్ వెల్డింగ్ వర్క్‌పీస్ బిగింపు, స్ప్లాష్ ప్రూఫ్ పొజిషనింగ్ మరియు వెల్డింగ్ టూలింగ్ ఫిక్సింగ్ కోసం ప్రత్యేకించబడింది. ప్రొఫెషనల్ యాంటీ-మాగ్నెటిక్ మరియు యాంటీ-స్ప్లాష్ డిజైన్ బలమైన అయస్కాంత వాతావరణాలను వెల్డింగ్ చేయడంలో సిగ్నల్ డ్రిఫ్ట్ మరియు వైఫల్య సమస్యలను పరిష్కరిస్తుంది.

     • మెషిన్ టూల్ & మ్యాచింగ్ సెంటర్: హెవీ-లోడ్ వర్క్‌పీస్ ఫిక్సింగ్, అచ్చు బిగింపు మరియు షార్ట్-స్ట్రోక్ ఖచ్చితమైన స్థానానికి వర్తించబడుతుంది. అధిక బిగింపు శక్తి మరియు అద్భుతమైన వ్యతిరేక విక్షేపం సామర్థ్యం స్థిరమైన ప్రాసెసింగ్ సహనాన్ని నిర్ధారిస్తాయి.

     • ఆటోమేటెడ్ హెవీ డ్యూటీ స్టేషన్లు: హెవీ ప్యాలెట్ బిగింపు, బదిలీ పరిమితి మరియు ఫ్లిప్పింగ్ మెకానిజం పొజిషనింగ్‌కు అనుకూలం. ఇది బలమైన పర్యావరణ జోక్య నిరోధకతతో స్థిరమైన మరియు స్థిరమైన చక్రీయ చర్యను అందిస్తుంది.

     • బలమైన మాగ్నెటిక్ ఫీల్డ్ వర్కింగ్ ప్రాంతాలు: విద్యుదయస్కాంతాలతో సరిపోలిన స్టేషన్‌లు, హై-ఫ్రీక్వెన్సీ మోటార్‌ల దగ్గర బిగించడం మరియు బలమైన అయస్కాంత జోక్యం జోన్‌లలో ఉంచడం కోసం పర్ఫెక్ట్. అంకితమైన యాంటీ మాగ్నెటిక్ స్విచ్‌లు 100% విశ్వసనీయ స్థాన సంకేతాలకు హామీ ఇస్తాయి.

6. CKG1 vs CKP1 సిరీస్ త్వరిత పోలిక

7. 3-దశల త్వరిత ఎంపిక గైడ్

   1. బోర్ సైజు ఎంపిక: అసలు బిగింపు లోడ్ ఆధారంగా బోర్ పరిమాణాన్ని ఎంచుకోండి. నియమాన్ని అనుసరించండి: సైద్ధాంతిక బిగింపు శక్తి ≥ వాస్తవ లోడ్ × 1.5 భద్రతా కారకం. తేలికపాటి లోడ్ కోసం φ40, మీడియం లోడ్ కోసం φ50, భారీ లోడ్ పని పరిస్థితుల కోసం φ63.

   2. స్ట్రోక్ ఎంపిక: ప్రామాణిక స్ట్రోక్ 50mm నుండి 200mm వరకు ఉంటుంది. బిగింపు చర్య సమయంలో యాంత్రిక జోక్యాన్ని నివారించడానికి వర్క్‌పీస్ ఎత్తు ప్రకారం 5~10 మిమీ అదనపు స్ట్రోక్ మార్జిన్‌ను రిజర్వ్ చేయండి.

   3. కాన్ఫిగరేషన్ సరిపోలిక

￮ మాగ్నెటిక్ రింగ్ & స్విచ్: సాధారణ వెల్డింగ్ పరిసరాల కోసం CKG1 + P4DWని ఎంచుకోండి; హై-ఫ్రీక్వెన్సీ మరియు హై-ఇంటర్ఫెరెన్స్ వెల్డింగ్ స్టేషన్ల కోసం CKP1 + P79WSEని ఎంచుకోండి.

￮ కంటి వెడల్పు స్పెసిఫికేషన్: ఇరుకైన సంస్థాపన స్థలం కోసం C=12.5mm; ప్రామాణిక సాధారణ ఉపయోగం కోసం A=16.5mm; భారీ-లోడ్ బిగింపు దృశ్యాల కోసం B=19.5mm.

ఒక వాక్య సారాంశం

     SOLH CKG1/CKP1 సిరీస్ రాడ్-మౌంటెడ్ హెవీ-డ్యూటీ క్లాంప్ సిలిండర్‌లు వెల్డింగ్ పరిశ్రమల కోసం ప్రొఫెషనల్ యాంటీ-మాగ్నెటిక్ న్యూమాటిక్ సొల్యూషన్‌లు, ఇందులో 3-డైరెక్షన్ స్విచ్ ఇన్‌స్టాలేషన్, ఆయిల్-ఫ్రీ ఆపరేషన్, స్టాండర్డ్ ఎయిర్ బఫర్ మరియు మార్చుకోగలిగిన ఇన్‌స్టాలేషన్ పరిమాణం ఉంటాయి. CKG1 తక్కువ ఖర్చుతో కూడిన యాంటీ-ఏసీ మాగ్నెటిక్ పనితీరును అందిస్తుంది, అయితే అప్‌గ్రేడ్ చేయబడిన CKP1 ఉన్నతమైన AC/DC యాంటీ-ఇంటర్‌ఫెరెన్స్ సామర్థ్యాన్ని అందిస్తుంది, రెండూ సంక్లిష్టమైన బలమైన అయస్కాంత మరియు వెల్డింగ్ పరిసరాలలో స్థిరమైన భారీ బిగింపుకు అనువైనవి.
