బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

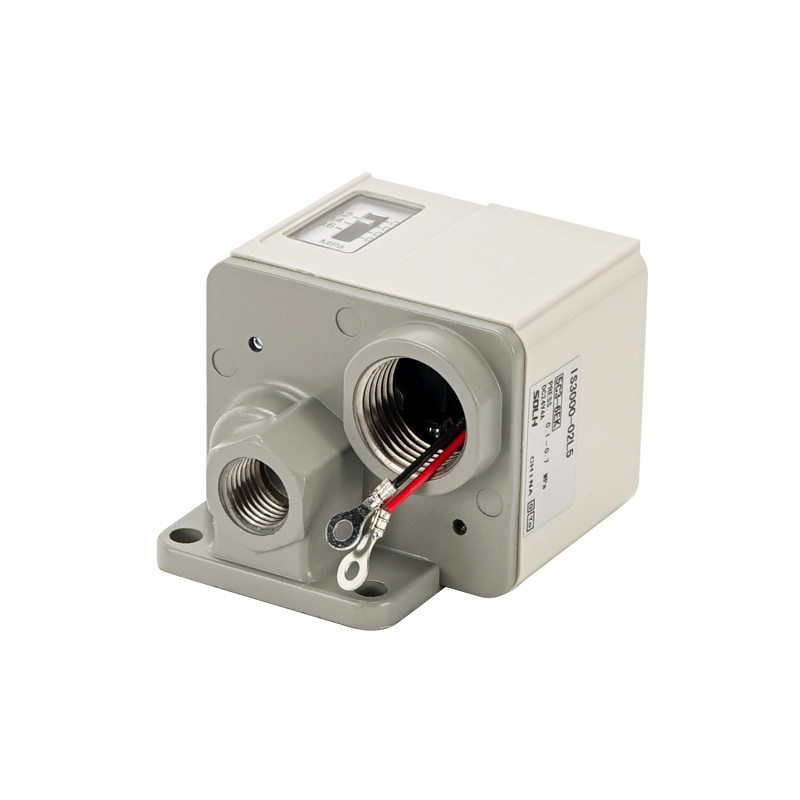

SOLH IS3000 సిరీస్ అనేది ఒక క్లాసిక్ పిస్టన్-ఆధారిత మెకానికల్ మైక్రో ప్రెజర్ స్విచ్. ఇది స్ప్రింగ్ పిస్టన్పై పనిచేసే గాలి పీడనం ద్వారా అంతర్గత మైక్రో కాంటాక్ట్ స్విచ్ను నెట్టివేస్తుంది, బలమైన ప్రత్యక్ష విద్యుత్ ఉత్పత్తిని అందిస్తుంది. ప్రధానంగా ఎయిర్ సర్క్యూట్ ఓవర్/అండర్ ప్రెజర్ ప్రొటెక్షన్ మరియు ఆటోమేటిక్ ట్రిగ్గర్ కంట్రోల్ కోసం ఉపయోగించబడుతుంది, అదే గ్రేడ్ & IS10 రీడ్ స్విచ్ సిరీస్కు అనుకూలమైన రీప్లేస్మెంట్. ఎలక్ట్రానిక్ డిజిటల్ స్విచ్లు అస్థిరంగా ఉండే భారీ వైబ్రేషన్ పరిసరాలకు పర్ఫెక్ట్.
1. ఆపరేటింగ్ ప్రిన్సిపల్
-- కంప్రెస్డ్ ఎయిర్ స్ప్రింగ్-లోడెడ్ పిస్టన్ను నెట్టివేస్తుంది; గాలి పీడనం ముందుగా నిర్ణయించిన థ్రెషోల్డ్కు చేరుకున్న తర్వాత, పిస్టన్ కాంటాక్ట్ సర్క్యూట్ను తెరవడానికి లేదా మూసివేయడానికి అంతర్నిర్మిత మైక్రో స్విచ్ను యాంత్రికంగా ప్రేరేపిస్తుంది. ఒత్తిడి హిస్టెరిసిస్ విలువ కంటే తగ్గినప్పుడు, స్ప్రింగ్ పిస్టన్ను రీసెట్ చేస్తుంది మరియు అసలు స్విచ్ స్థితిని పునరుద్ధరిస్తుంది.
2. కోర్ స్ట్రక్చరల్ కాంపోనెంట్స్
-- టాప్ ప్రెజర్ అడ్జస్ట్మెంట్ నాబ్: పవర్ సప్లై లేకుండా ట్రిగ్గర్ ప్రెజర్ యొక్క డైరెక్ట్ రోటరీ సెట్టింగ్
-- అంతర్నిర్మిత 1ab మైక్రో స్విచ్: యూనివర్సల్ AC/DC లోడ్, నేరుగా PLC ఇన్పుట్ టెర్మినల్లను కనెక్ట్ చేయండి లేదా చిన్న సోలనోయిడ్ వాల్వ్లను డ్రైవ్ చేయండి
-- గ్రాడ్యుయేట్ ప్రెజర్ వ్యూయింగ్ విండో: రియల్ టైమ్ ప్రీసెట్ ప్రెజర్ రీడింగ్ కోసం కనిపించే MPa స్కేల్
-- డై-కాస్ట్ అల్యూమినియం హౌసింగ్: IP40 డస్ట్ ప్రొటెక్షన్, సాధారణ ఫ్యాక్టరీ వర్క్షాప్ పరిసరాలకు అనుకూలం
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| వర్తించే మీడియం |
పొడి గాలి, నైట్రోజన్ మరియు ఇతర తినివేయని జడ వాయువు |
| గరిష్ట ఆపరేటింగ్ ఒత్తిడి |
1.0 MPa |
| సర్దుబాటు చేయగల పీడన పరిధి |
0.1 ~ 0.7 MPa (ప్రామాణిక వాయు వ్యవస్థల పూర్తి కవరేజ్) |
| హిస్టెరిసిస్ (డెడ్ బ్యాండ్) |
≤ 0.05 MPa |
| పునరావృత ఖచ్చితత్వం |
± 0.05 MPa |
| సంప్రదింపు కాన్ఫిగరేషన్ |
1ab సింగిల్ పోల్ డబుల్ త్రో (NO / NC మారగల వైరింగ్) |
| సంప్రదించండి లోడ్ రేటింగ్ |
ప్రామాణిక రకం: AC/DC 100V 1AMicro లోడ్ రకం (IS3010): DC 5V 1mA (PLC & సూక్ష్మ రిలేల కోసం ఆప్టిమైజ్ చేయబడింది) |
| పోర్ట్ థ్రెడ్ పరిమాణం |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| ఆపరేటింగ్ ఉష్ణోగ్రత |
-5 ~ 60℃ (ఎయిర్ పైపింగ్ లోపల మంచు ఏర్పడదు) |
| రక్షణ తరగతి |
IP40 డస్ట్ రెసిస్టెంట్ |
| సేవా జీవితం |
10 మిలియన్ల వరకు మెకానికల్ స్విచింగ్ సైకిల్స్ |

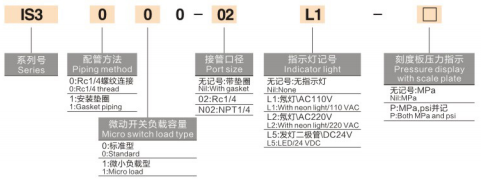

1. మోడల్ ఉదాహరణ: IS3000-02-P
-- IS3000: బేస్ స్టాండర్డ్ థ్రెడ్ బాడీ సిరీస్
-- 02: పోర్ట్ థ్రెడ్ కోడ్ = Rc1/4; ప్రత్యయం N02 = NPT1/4 అమెరికన్ థ్రెడ్
-- పి: అంతర్నిర్మిత నియాన్ ఇండికేటర్ లైట్ (ఖాళీ = కాంతి లేకుండా ప్రామాణిక మోడల్)
2. డెరివేటివ్ స్పెషల్ మోడల్స్
-- IS3100: గ్యాస్కెట్ ఉపరితల మౌంటు వేరియంట్, ఇంటిగ్రేటెడ్ మానిఫోల్డ్ ఇన్స్టాలేషన్ కోసం మాడ్యులర్ ఎయిర్ సర్వీస్ యూనిట్లతో (AFC/AC సిరీస్) సరిపోలింది
-- IS3010: మైక్రో తక్కువ-లోడ్ డెడికేటెడ్ మోడల్, PLC కంట్రోలర్ల చిన్న DC సిగ్నల్ ఇన్పుట్ కోసం ఆప్టిమైజ్ చేయబడింది
1. షాక్ & వైబ్రేషన్ రెసిస్టెంట్ హెవీ-డ్యూటీ మెకానికల్ డిజైన్
-- ఘన పిస్టన్ + మైక్రో కాంటాక్ట్ నిర్మాణం, వైబ్రేటర్ల నుండి నిరంతర వైబ్రేషన్లో స్థిరమైన పనితీరు, నాకింగ్ హామర్లు మరియు స్టాంపింగ్ పరికరాలు, సిగ్నల్ డ్రిఫ్ట్ లేదా తప్పుడు ట్రిగ్గరింగ్ లేదు.
2. పవర్ లేకుండా సాధారణ ఆన్-సైట్ కాలిబ్రేషన్
-- టాప్ రోటరీ సర్దుబాటు నాబ్ + కనిపించే గ్రాడ్యుయేట్ విండో; నియంత్రణ క్యాబినెట్ను శక్తివంతం చేయకుండా ఒత్తిడి థ్రెషోల్డ్ను ఆఫ్లైన్లో సెట్ చేయవచ్చు.
3. విస్తృత AC/DC లోడ్ అనుకూలత
-- అధిక 1A కాంటాక్ట్ లోడ్ సామర్థ్యం ఇంటర్మీడియట్ రిలేలు లేకుండా చిన్న సోలనోయిడ్ వాల్వ్లను నేరుగా డ్రైవింగ్ చేయడానికి లేదా డిజిటల్ PLC ఇన్పుట్ పాయింట్లకు నేరుగా కనెక్ట్ చేయడానికి అనుమతిస్తుంది.
4. అల్ట్రా-తక్కువ హిస్టెరిసిస్
-- మాక్స్ డెడ్ బ్యాండ్ ≤0.05MPa, డౌన్స్ట్రీమ్ పరికరాల యొక్క తరచుగా వేగవంతమైన ఆన్-ఆఫ్ సైక్లింగ్ను నివారించడానికి స్థిరమైన ట్రిగ్గర్ & రీసెట్ ఒత్తిడి.
1. ప్రధాన వాయు మూలం తక్కువ పీడన రక్షణ
-- ఎయిర్ ఫిల్టర్ రెగ్యులేటర్ లూబ్రికేటర్ యూనిట్ల దిగువకు ఇన్స్టాల్ చేయబడింది; K/GT వైబ్రేటర్లు, BVP/SK నాకింగ్ హ్యామర్లు మరియు న్యూమాటిక్ యాక్యుయేటర్లను తగినంత థ్రస్ట్ డ్యామేజ్ నుండి రక్షించడానికి సరఫరా పీడనం 0.4MPa కంటే తక్కువగా ఉంటే అలారం సిగ్నల్ను ప్రేరేపిస్తుంది.
2. సిలిండర్ స్ట్రోక్ స్థానం నిర్ధారణ
-- సిలిండర్ పూర్తిగా విస్తరించిన తర్వాత, తదుపరి ఉత్పత్తి ప్రక్రియ దశను ఇంటర్లాక్ చేయడానికి స్విచ్ సిగ్నల్ను పంపడానికి ఛాంబర్ పీడనం ప్రీసెట్ విలువకు పెరుగుతుంది.
3. వైబ్రేటర్ సర్క్యూట్ సేఫ్టీ ఇంటర్లాక్
-- ఆపరేటింగ్ గాలి ఒత్తిడిని పర్యవేక్షిస్తుంది; అండర్ ప్రెజర్ ఆపరేషన్ వల్ల కలిగే వైబ్రేటర్ బర్న్అవుట్ను నిరోధించడానికి పీడనం థ్రెషోల్డ్ కంటే తక్కువగా ఉన్నప్పుడు XQ త్వరిత ఎగ్జాస్ట్ వాల్వ్లకు శక్తిని తగ్గిస్తుంది.
|
పోలిక అంశం |
IS3000 మెకానికల్ మైక్రో స్విచ్ |
IS10 నాన్-కాంటాక్ట్ రీడ్ స్విచ్ |
ISE30A ఎలక్ట్రానిక్ డిజిటల్ స్విచ్ |
| ట్రిగ్గర్ మెకానిజం |
పిస్టన్ మెకానికల్ మైక్రో కాంటాక్ట్ యాక్చుయేషన్ |
మాగ్నెటిక్ రీడ్ ట్యూబ్ నాన్-కాంటాక్ట్ సెన్సింగ్ |
అధిక ఖచ్చితత్వం కలిగిన ఎలక్ట్రానిక్ ప్రెజర్ సెన్సార్ |
| ఎలక్ట్రికల్ లోడ్ కెపాసిటీ |
బలమైన (1A @100V AC/DC, డైరెక్ట్ వాల్వ్ డ్రైవ్) |
మధ్యస్థం (0.5A @100V) |
బలహీనం (తక్కువ-స్థాయి PLC సిగ్నల్ అవుట్పుట్ మాత్రమే) |
| ప్రెజర్ సెట్టింగ్ పద్ధతి |
టాప్ రోటరీ నాబ్ + స్కేల్ విండో (శక్తి అవసరం లేదు) |
సైడ్ సర్దుబాటు స్క్రూ + చిన్న స్థాయి విండో |
బహుళ-కీ డిజిటల్ మెను పారామీటర్ సెటప్ |
| కొలత ఖచ్చితత్వం |
± 0.05 MPa |
± 0.05 MPa |
± 0.2% FS అల్ట్రా-హై ప్రెసిషన్ |
| సరైన పని పరిస్థితులు |
భారీ వైబ్రేషన్, యాక్యుయేటర్ల డైరెక్ట్ డ్రైవ్ |
సాధారణ తక్కువ వైబ్రేషన్ మాస్ అసెంబ్లీ లైన్లు |
ప్రెసిషన్ ప్రెజర్ మానిటరింగ్, క్లోజ్డ్-లూప్ PLC కంట్రోల్ |
SOLH IS3000 సిరీస్ పిస్టన్ మెకానికల్ న్యూమాటిక్ ప్రెజర్ స్విచ్ తక్కువ హిస్టెరిసిస్, హెవీ వైబ్రేషన్ రెసిస్టెన్స్ మరియు హై కాంటాక్ట్ లోడ్ కెపాసిటీని కలిగి ఉంది, థ్రెడ్/గ్యాస్కెట్ మౌంట్ మరియు మైక్రో-లోడ్ PLC వేరియంట్లు అందుబాటులో ఉన్నాయి, వైబ్రేటర్లు, సిలిండర్ బిగింపు పరికరాలు మరియు సాధారణ ఆటోమేటిక్ పరికరాలపై ఎయిర్ సర్క్యూట్ ప్రెజర్ సేఫ్టీ ప్రొటెక్షన్ మరియు ఆటోమేటిక్ ప్రాసెస్ ట్రిగ్గర్ సిగ్నల్స్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
