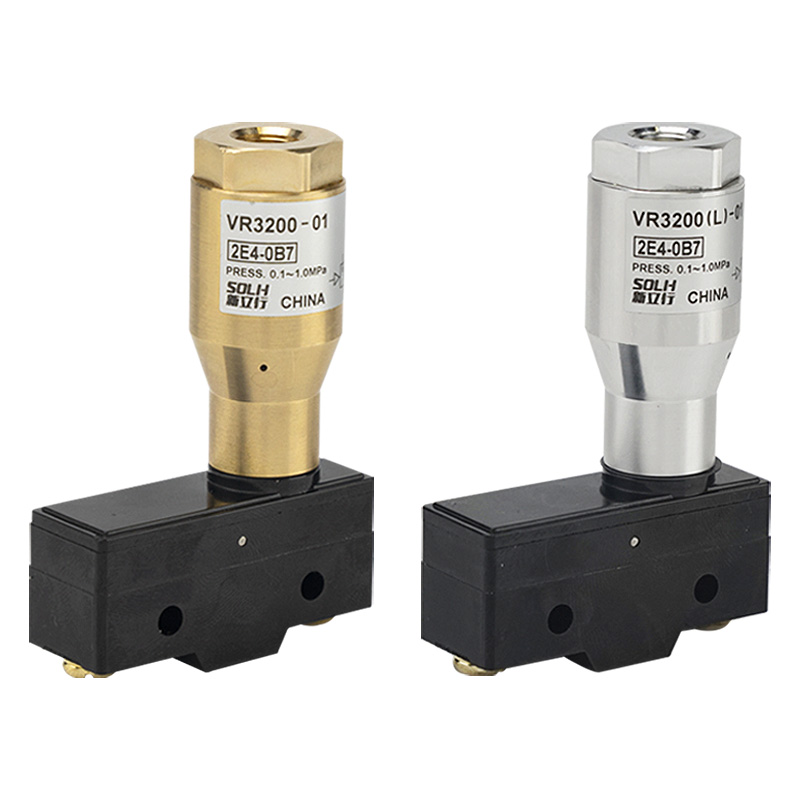

VR3200 / VR3201 సిరీస్ వాయు-ఎలక్ట్రిక్ రిలే

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH VR3200/3201 సిరీస్ క్లాసిక్ న్యూమాటిక్-ఎలక్ట్రిక్ రిలేలు, వీటిని ఎయిర్ ప్రెజర్ సిగ్నల్ స్విచ్‌లు అని కూడా పిలుస్తారు. అవి వాయు పీడన సంకేతాలను ఎలక్ట్రికల్ స్విచింగ్ డ్రై కాంటాక్ట్‌లుగా మారుస్తాయి, ప్రెజర్ మానిటరింగ్, ఫాల్ట్ అలారింగ్, సేఫ్టీ ఇంటర్‌లాక్ మరియు డిజిటల్ సిగ్నల్ ఇన్‌పుట్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లలో PLC, వాయు పైప్‌లైన్‌లు మరియు ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్‌ల మధ్య ప్రామాణిక సిగ్నల్ మార్పిడి ఇంటర్‌ఫేస్‌గా పనిచేస్తుంది.

మోడల్ వర్గీకరణ & ప్రధాన తేడాలు

     -- VR3200-01: పొడి, ధూళి లేని ఇండోర్ క్యాబినెట్ పరిసరాల కోసం ఓపెన్ ఫ్రేమ్ రకం, బరువు 130 గ్రా, ఎక్స్‌పోజ్డ్ టెర్మినల్ బ్లాక్

     -- VR3201-01: IP44 డ్రిప్ ప్రూఫ్ సీల్డ్ హౌసింగ్, బరువు 260g, పూర్తిగా మూసివున్న నిర్మాణం, తేమ, మురికి వర్క్‌షాప్‌లు మరియు ఉత్పత్తి పరికరాలకు అనుకూలం

     -- VR3202-01: అంకితమైన గ్రౌండింగ్ టెర్మినల్‌తో కూడిన IP44 డ్రిప్ ప్రూఫ్, CE సర్టిఫికేట్, భారీ విద్యుదయస్కాంత జోక్యం మరియు ఎగుమతి యంత్రాలకు అనువైనది

     -- పోర్ట్ కోడ్: 01 = ప్రామాణిక Rc1/8 అంతర్గత థ్రెడ్; NPT1/8 థ్రెడ్ ఐచ్ఛికం

యూనివర్సల్ టెక్నికల్ స్పెసిఫికేషన్స్

  1. సర్దుబాటు చేయగల ఆపరేటింగ్ ప్రెజర్ రేంజ్: 0.1 ~ 1.0 MPa (ఫ్యాక్టరీ ప్రీసెట్ ట్రిగ్గర్ ప్రెజర్ ≈ 0.15MPa)

  2. పరిసర ఉష్ణోగ్రత: -5℃ ~ +60℃ (ఐసింగ్ లేదు)

  3. సంప్రదింపు ఫారమ్: 1AB (1 సాధారణంగా తెరిచి ఉంటుంది + 1 సాధారణంగా మూసివేయబడింది + సాధారణ COM)

  4. మైక్రో స్విచ్ కాంటాక్ట్ రేటింగ్‌లు (రెసిస్టివ్ / ఇండక్టివ్ లోడ్):

     -- AC125V: 15A రెసిస్టివ్, 3A ప్రేరక

     -- AC250V: 15A రెసిస్టివ్, 2.5A ప్రేరక

     -- DC30V: 6A రెసిస్టివ్, 1.5A ప్రేరక

  5. ఇంటర్ఫేస్ లేఅవుట్: ఎయిర్ ఇన్లెట్ Rc1/8; ఎలక్ట్రికల్ స్క్రూ టెర్మినల్స్ (VR3201 సీల్డ్ వైరింగ్ కోసం Pg13.5 కేబుల్ గ్రంధిని కలిగి ఉంటుంది)

  6. మెటీరియల్ కంపోజిషన్: బ్రాస్ వాల్వ్ బాడీ, POM పిస్టన్, స్టెయిన్‌లెస్ స్టీల్ రిటర్న్ స్ప్రింగ్, NBR సీలింగ్ రింగ్

పని సూత్రం

  1. కంప్రెస్డ్ ఎయిర్ పోర్ట్ INలోకి ప్రవేశిస్తుంది మరియు స్ప్రింగ్‌ను కంప్రెస్ చేయడానికి పిస్టన్‌ను నెట్టివేస్తుంది, ప్రెషర్ ప్రీసెట్ థ్రెషోల్డ్‌ను అధిగమించిన తర్వాత యాంత్రికంగా అంతర్నిర్మిత మైక్రో స్విచ్‌ను ప్రేరేపిస్తుంది.

  2. సంప్రదింపు స్విచ్చింగ్ లాజిక్:

     -- ఒత్తిడి ≥ సెట్ విలువ: NO మూసివేయబడింది, NC తెరవబడింది

     -- ప్రెజర్ సెట్ విలువ: తెరవలేదు, NC మూసివేయబడింది

  3. పూర్తిగా యాంత్రిక నిర్మాణం, బాహ్య విద్యుత్ సరఫరా అవసరం లేదు. పేలుడు-పీడిత మరియు నాన్-ఎలక్ట్రికల్ ప్రమాదకర మండలాలకు అంతర్గతంగా సురక్షితమైనది మరియు స్థిరమైనది.

త్వరిత ఎంపిక మార్గదర్శకాలు

     -- VR3200-01: తక్కువ ధర, పొడి ఇండోర్ క్యాబినెట్ ఇన్‌స్టాలేషన్

     -- VR3201-01: తేమ/మురికి మెషిన్ టూల్స్, అసెంబ్లీ లైన్లు, సెమీ అవుట్‌డోర్ పరికరాలు

     -- VR3202-01: CE సర్టిఫికేషన్ + గ్రౌండింగ్ రక్షణ, భారీ EMC జోక్యం, పూర్తి యంత్రాలను ఎగుమతి చేయండి

     -- ఒత్తిడి సర్దుబాటు: ఫ్యాక్టరీ డిఫాల్ట్ ట్రిగ్గర్ ఒత్తిడి 0.15MPa, టాప్ సర్దుబాటు స్క్రూ ద్వారా ఫైన్ ట్యూన్

సాధారణ అప్లికేషన్ దృశ్యాలు

     -- సిలిండర్ స్ట్రోక్ & బిగింపు ఒత్తిడి గుర్తింపు: వర్క్‌పీస్ బిగింపు నిర్ధారణ, ఓవర్‌లోడ్ అలారం

     -- వాక్యూమ్ చక్ నెగటివ్ ప్రెజర్ ఫీడ్‌బ్యాక్: అధిశోషణం & వర్క్‌పీస్ ఫాలింగ్ లాస్ డిటెక్షన్

     -- ప్రధాన గాలి మూలం అల్ప పీడన హెచ్చరిక: ఎయిర్ కంప్రెసర్ వైఫల్యం మరియు పైప్‌లైన్ లీకేజీ పర్యవేక్షణ

     -- వాయు బాల్ వాల్వ్‌లు మరియు బటర్‌ఫ్లై వాల్వ్‌ల ఓపెన్/క్లోజ్ స్టేట్ ఫీడ్‌బ్యాక్

     -- ఎలక్ట్రానిక్ సెన్సార్లు లేకుండా పేలుడు ప్రూఫ్ వర్క్‌షాప్‌ల కోసం వాయు సిగ్నల్ మార్పిడి

SOLH ఇంటర్‌చేంజ్ అడ్వాంటేజ్

     SOLH VR3200/3201 సిరీస్ మొత్తం డైమెన్షన్, పోర్ట్ థ్రెడ్, కాంటాక్ట్ పారామీటర్‌లు మరియు సర్దుబాటు చేయగల ప్రెజర్ రేంజ్‌లో SMC సమానమైన మోడళ్లతో పూర్తిగా డ్రాప్-ఇన్ అనుకూలంగా ఉంటుంది. పోటీ ధర మరియు తక్కువ లీడ్ టైమ్ కస్టమర్‌లు భారీ ఉత్పత్తి ఖర్చులను తగ్గించడంలో సహాయపడతాయి.

టెర్మినల్ వైరింగ్ నిర్వచనం

     -- COM: కామన్ పబ్లిక్ టెర్మినల్

     -- NO: సాధారణంగా ఓపెన్, గాలి పీడనం ప్రీసెట్ విలువకు చేరుకున్నప్పుడు నిర్వహిస్తుంది

     -- NC: సాధారణంగా మూసివేయబడింది, ప్రీసెట్ థ్రెషోల్డ్ కంటే తక్కువ గాలి ఒత్తిడి ఉన్నప్పుడు నిర్వహిస్తుంది

ఒక వాక్య సారాంశం

     SOLH VR3200/3201 పవర్-ఫ్రీ మెకానికల్ న్యూమాటిక్-ఎలక్ట్రిక్ రిలే గాలి పీడన సిగ్నల్‌లను సర్దుబాటు చేయగల 0.1~1.0MPa ట్రిగ్గర్ ప్రెజర్‌తో 1NO+1NC డ్రై కాంటాక్ట్ సిగ్నల్‌లుగా మారుస్తుంది, PLC ఇంటర్‌లాక్, వాక్యూమ్ మానిటరింగ్ మరియు వాక్యూమ్ మానిటరింగ్ ఆటోమేషన్ కోసం ఓపెన్ ఫ్రేమ్, IP44 డ్రిప్ ప్రూఫ్ మరియు CE గ్రౌండెడ్ వెర్షన్‌లలో అందుబాటులో ఉంటుంది.
