బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
MQR సిరీస్ అనేది అల్ట్రా-లో రొటేటింగ్ టార్క్తో మెటల్ నాన్-కాంటాక్ట్ గ్యాప్ సీలింగ్ను స్వీకరించే బహుళ-ఛానల్ రోటరీ యూనియన్. కంప్రెస్డ్ ఎయిర్ మరియు వాక్యూమ్ను అందించడానికి రోబోట్ జాయింట్లు, రోటరీ టేబుల్లు మరియు రోటరీ షాఫ్ట్లతో సహా నిరంతరం తిరిగే భాగాల కోసం ప్రత్యేకంగా అభివృద్ధి చేయబడింది. ఇది పైప్లైన్ ట్విస్టింగ్ను పూర్తిగా నివారిస్తుంది, ఆటోమేటెడ్ రోటరీ న్యూమాటిక్ సిస్టమ్ల కోసం అల్ట్రా-స్మూత్ రొటేషన్ మరియు అల్ట్రా-లాంగ్ సర్వీస్ లైఫ్ ఫీచర్లను కలిగి ఉంటుంది.
-- అల్ట్రా-తక్కువ భ్రమణ టార్క్: కేవలం 0.003～0.50 N·m మాత్రమే, డ్రైవింగ్ సర్వో/మోటార్కు చిన్న అదనపు లోడ్ను తెస్తుంది
-- మెటల్ గ్యాప్ నాన్-కాంటాక్ట్ సీలింగ్: రబ్బరు సీల్ రింగులు లేవు, అంటుకోవడం లేదా జామింగ్ లేదు; దీర్ఘకాలిక స్టాటిక్ స్టోరేజ్ తర్వాత కూడా సాఫీగా స్టార్టప్ అవుతుంది
-- స్వతంత్ర బహుళ-ఛానల్ ఎయిర్ సర్క్యూట్లు: ప్రతి సర్క్యూట్ మధ్య సున్నా క్రాస్ లీకేజీతో ఐచ్ఛికం 1/2/4/8/12/16 పాసేజ్లు
-- అల్ట్రా-ఎక్స్టెండెడ్ సర్వీస్ లైఫ్: 1 బిలియన్ రొటేషన్ సైకిల్స్, పూర్తిగా మెయింటెనెన్స్-ఫ్రీ డిజైన్
-- ద్వి దిశాత్మక భ్రమణ & అధిక వేగం సామర్థ్యం: గరిష్ట భ్రమణ వేగం 3000 rpm వరకు, హై-స్పీడ్ రోటరీ ఇండెక్సింగ్ పరికరాలకు అనుకూలం
-- డ్యూయల్ వాక్యూమ్ & పాజిటివ్ ప్రెజర్ అనుకూలత: ఆపరేటింగ్ ప్రెజర్ రేంజ్ -100kPa ~ 1.0MPa, వాక్యూమ్ సక్షన్ మరియు స్టాండర్డ్ ఎయిర్ సప్లై లూప్లు రెండింటికీ పని చేస్తుంది
-- వర్తించే ద్రవం: సంపీడన వాయువు, జడ వాయువు
-- ఆపరేటింగ్ ప్రెజర్ రేంజ్: -100kPa ~ 1.0MPa
-- పరిసర & మధ్యస్థ ఉష్ణోగ్రత: -10 ~ 80℃
-- సీలింగ్ రకం: నాన్-కాంటాక్ట్ మెటల్ గ్యాప్ సీల్ స్ట్రక్చర్
-- సపోర్ట్ స్ట్రక్చర్: డబుల్ బేరింగ్ గైడింగ్ సపోర్ట్
-- పోర్ట్ థ్రెడ్: M5×0.8 (అంతర్గత / బాహ్య థ్రెడ్ ఐచ్ఛికం)
-- లూబ్రికేషన్ ఆవశ్యకత: లూబ్రికేషన్-ఫ్రీ, రెగ్యులర్ ఆయిల్ ఫిల్లింగ్ అవసరం లేదు
|

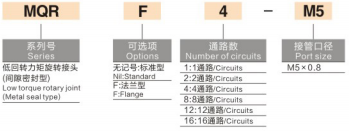

మోడల్ కోడ్ |
ఛానెల్ పరిమాణం |
గరిష్టంగా తిరిగే టార్క్ |
గరిష్ట భ్రమణ వేగం |
నికర బరువు |
| MQR1-M5 |
1 |
≤0.003 N·m |
3000 rpm |
0.025 కిలోలు |
| MQR2-M5 |
2 |
≤0.03 N·m |
2000 rpm |
0.16 కిలోలు |
| MQR4-M5 |
4 |
≤0.05 N·m |
1500 rpm |
0.39 కిలోలు |
| MQR8-M5 |
8 |
≤0.10 N·m |
900 rpm |
0.76 కిలోలు |
| MQR12-M5 |
12 |
≤0.20 N·m |
600 rpm |
1.26 కిలోలు |
| MQR16-M5 |
16 |
≤0.50 N·m |
200 rpm |
2.80 కిలోలు |

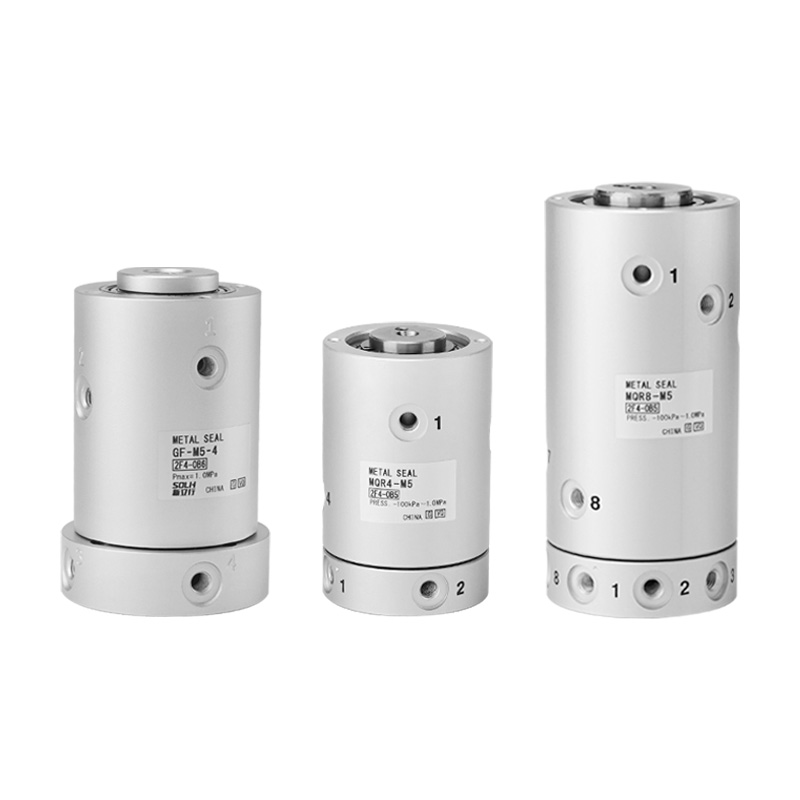

-- MQR4-M5: 4 స్వతంత్ర మార్గాలు, ప్రామాణిక M5 థ్రెడ్ పోర్ట్
-- MQR8-M5: 8 స్వతంత్ర మార్గాలు, ప్రామాణిక M5 థ్రెడ్ పోర్ట్
-- MQR16-M5: 16 స్వతంత్ర మార్గాలు, ప్రామాణిక M5 థ్రెడ్ పోర్ట్
-- పారిశ్రామిక రోబోట్ ఆర్మ్ జాయింట్లు మరియు రోటరీ షాఫ్ట్ల కోసం వాయు సరఫరా
-- రోటరీ ఇండెక్సింగ్ టేబుల్స్, రోటరీ సిలిండర్లు మరియు టర్న్ టేబుల్ ఆటోమేషన్ పరికరాలు
-- స్వయంచాలక ప్రాసెసింగ్ స్టేషన్లలో నిరంతర భ్రమణ గాలి సరఫరా లూప్లు
-- చూషణ కప్పులు మరియు బిగించే జిగ్ల కోసం రోటరీ వాక్యూమ్ అడ్సార్ప్షన్ మెకానిజమ్స్
-- ప్యాకేజింగ్, ప్రింటింగ్ మరియు ఎలక్ట్రానిక్ తయారీ యంత్రాల కోసం రోటరీ న్యూమాటిక్ సర్క్యూట్లు
-- స్టేషనరీ హౌసింగ్ను పరిష్కరించండి, కనెక్ట్ చేసే ప్లేట్ ద్వారా తిరిగే వైపు డ్రైవ్ చేయండి
-- రేడియల్ ఆఫ్సెట్ లోడ్ను తొలగించడానికి ఫ్లెక్సిబుల్ కప్లింగ్ అసెంబ్లీ సిఫార్సు చేయబడింది
-- రోటరీ యూనియన్ పెద్ద రేడియల్ లేదా అక్షసంబంధ శక్తిని భరించదు; ఇది మీడియం ట్రాన్స్మిషన్ కోసం మాత్రమే ఉపయోగించబడుతుంది
-- స్పైరల్ అరేంజ్డ్ పోర్ట్ లేఅవుట్ ట్యూబ్ రూటింగ్ను సులభతరం చేస్తుంది మరియు భ్రమణ సమయంలో పైప్లైన్ వైండింగ్ను నిరోధిస్తుంది
SOLH MQR మల్టీ-ఛానల్ మెటల్ గ్యాప్ సీల్ రోటరీ యూనియన్లో అల్ట్రా-తక్కువ రొటేటింగ్ టార్క్, మెయింటెనెన్స్-ఫ్రీ 1-బిలియన్-సైకిల్ లైఫ్స్పాన్, డ్యూయల్ వాక్యూమ్-పాజిటివ్ ప్రెజర్ కంపాటబిలిటీ మరియు ఐచ్ఛిక 1~16 ఇండిపెండెంట్ ఎయిర్ ప్యాసేజ్లు, రోబోట్ జాయింట్స్ కోసం ఆదర్శవంతమైన పైప్లైన్ యాంటీ-ట్విస్ట్ ఎయిర్ సప్లై కాంపోనెంట్ మరియు అన్ని హై-స్టమ్ ఆటోమేటిక్ పరికరాలు.
