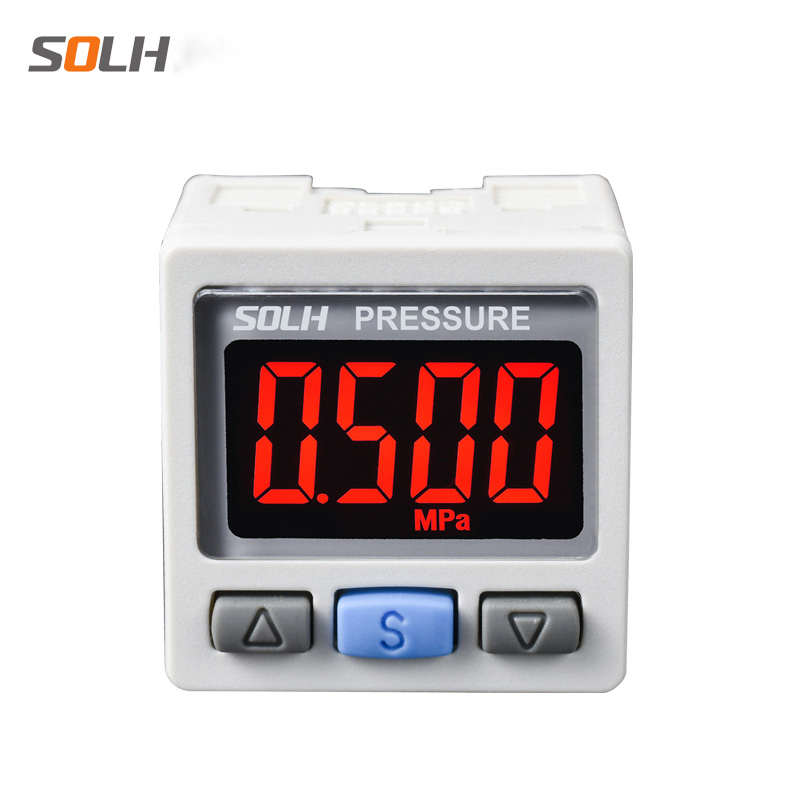

ZSE30A(F) / ISE30A సిరీస్ హై ప్రెసిషన్ డ్యూయల్-కలర్ డిజిటల్ ప్రెజర్ స్విచ్

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH ZSE30A(F) / ISE30A సిరీస్ హై-ప్రెసిషన్ డిజిటల్ ప్రెజర్ స్విచ్‌లు రియల్ టైమ్ ప్రెజర్ మానిటరింగ్, థ్రెషోల్డ్ అలారం మరియు అన్ని న్యూమాటిక్ సర్క్యూట్‌ల క్లోజ్డ్-లూప్ సిగ్నల్ కంట్రోల్ కోసం ఉపయోగించబడతాయి. వాక్యూమ్, కాంపౌండ్ మిక్స్డ్ ప్రెజర్ మరియు స్టాండర్డ్ పాజిటివ్ ప్రెజర్ వర్కింగ్ కండిషన్‌లకు అనుకూలంగా ఉంటుంది. ప్రధాన ప్రయోజనాలు ±0.2%FS అల్ట్రా-హై ప్రెసిషన్, డ్యూయల్-కలర్ రెడ్/గ్రీన్ LCD డిస్‌ప్లే మరియు ఒక-క్లిక్ బ్యాచ్ పారామీటర్ కాపీ ఫంక్షన్, ఆటోమేటెడ్ న్యూమాటిక్ సిస్టమ్‌ల యొక్క "విజువల్ మానిటరింగ్ ఐ"గా పనిచేస్తాయి.

ఒత్తిడి కొలత పరిధి ద్వారా సిరీస్ వర్గీకరణ

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (హై ప్రెసిషన్ గ్రేడ్)

  1. డిస్ప్లే యూనిట్: 4-అంకెల LCD స్క్రీన్, డ్యూయల్ కలర్ ఆటో స్విచ్ (ఆకుపచ్చ / ఎరుపు); OUT1 ఆకుపచ్చకు అనుగుణంగా ఉంటుంది, OUT2 ఎరుపుకు అనుగుణంగా ఉంటుంది

  2. కొలత ఖచ్చితత్వం: ±0.2%FS @25℃, రిజల్యూషన్ 1/1000 పూర్తి స్థాయి వరకు

  3. సిగ్నల్ అవుట్‌పుట్ ఎంపికలు

     -- స్విచ్ సిగ్నల్: 2-ఛానల్ NPN / PNP ఓపెన్ కలెక్టర్ ట్రాన్సిస్టర్ అవుట్‌పుట్ (OUT1 & OUT2)

     -- అనలాగ్ సిగ్నల్ (ఐచ్ఛికం): 1~5V వోల్టేజ్ అవుట్‌పుట్ లేదా 4~20mA కరెంట్ అవుట్‌పుట్

  4. విద్యుత్ సరఫరా: 12~24 VDC ±10% విస్తృత వోల్టేజ్ పరిధి

  5. ఓవర్ ప్రెజర్ తట్టుకోగల సామర్థ్యం

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A సానుకూల పీడన నమూనా: 1.5 MPa

  8. రక్షణ తరగతి: IP40 డస్ట్‌ప్రూఫ్

  9. ఆపరేటింగ్ పరిసర ఉష్ణోగ్రత: 0 ~ 50℃

  10. ప్రత్యేక ఫంక్షన్: ఒక-క్లిక్ పారామీటర్ కాపీ, 1 మాస్టర్ యూనిట్ నుండి గరిష్టంగా 10 స్లేవ్ యూనిట్‌లకు సెట్టింగ్‌లను కాపీ చేయండి, బ్యాచ్ పరికరాల డీబగ్గింగ్ సమయంలో పారామీటర్ సెట్టింగ్ లోపాలను సమర్థవంతంగా నివారించండి

మోడల్ నామకరణ నియమాన్ని పూర్తి చేయండి

  మోడల్ ఉదాహరణ: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: సిరీస్ ప్రెజర్ టైప్ ఐడెంటిఫైయర్

     -- 01: పోర్ట్ థ్రెడ్ స్పెసిఫికేషన్ = M5 అంతర్గత థ్రెడ్ (R1/8)

     -- N / P: స్విచ్ అవుట్‌పుట్ ట్రాన్సిస్టర్ రకం

        N = NPN ఓపెన్ కలెక్టర్; P = PNP ఓపెన్ కలెక్టర్

     -- M / C / D: అవుట్‌పుట్ కలయిక నిర్వచనం

        M = 2 స్వతంత్ర స్విచ్ అవుట్‌పుట్ ఛానెల్‌లు మాత్రమే

        C = 1 స్విచ్ ఛానల్ + 1~ 5V అనలాగ్ వోల్టేజ్ అవుట్‌పుట్

        D = 1 స్విచ్ ఛానల్ + 4~20mA అనలాగ్ కరెంట్ అవుట్‌పుట్

డ్యూయల్-కలర్ LCD డిస్ప్లే లాజిక్

     -- ఆకుపచ్చ బ్యాక్‌లైట్: వినియోగదారు ప్రీసెట్ సాధారణ పని పరిధిలో వాస్తవ ఒత్తిడి

     -- ఎరుపు బ్యాక్‌లైట్: ఒత్తిడి ఎగువ / దిగువ అలారం థ్రెషోల్డ్‌ను మించిపోయింది (అధిక ఒత్తిడి / అండర్ ప్రెజర్ హెచ్చరిక)

     -- 4 సర్దుబాటు చేయగల డిస్‌ప్లే మోడ్‌లు: స్టాండర్డ్ లాజిక్ (సాధారణ ఆకుపచ్చ, అసాధారణ ఎరుపు) లేదా రివర్స్ కలర్ స్విచింగ్ లాజిక్‌కు అవసరమైన విధంగా మద్దతు ఇస్తుంది

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

  1. న్యూమాటిక్ సిలిండర్ & వర్క్‌పీస్ క్లాంపింగ్ సర్క్యూట్

     బిగింపు ఒత్తిడి థ్రెషోల్డ్ 0.5 ~ 0.7MPa సెట్ చేయండి; ప్రాసెసింగ్ సమయంలో వర్క్‌పీస్ వదులవడాన్ని నిరోధించడానికి ఒత్తిడి తక్కువ పరిమితి కంటే తగ్గిన తర్వాత రెడ్ అలారం సిగ్నల్‌ను ట్రిగ్గర్ చేయండి.

  2. వాక్యూమ్ సక్షన్ హ్యాండ్లింగ్ స్టేషన్ (ZSE30A వాక్యూమ్ డెడికేటెడ్ మోడల్)

     విశ్వసనీయ అధిశోషణం థ్రెషోల్డ్ ≤ -80kPa సెట్ చేయండి; బదిలీ సమయంలో వర్క్‌పీస్ పడిపోకుండా ఉండటానికి వాక్యూమ్ డిగ్రీ క్షీణిస్తే వెంటనే అలారం సిగ్నల్‌ను అవుట్‌పుట్ చేయండి.

పనితీరు పోలిక vs సాధారణ మెకానికల్ ప్రెజర్ స్విచ్‌లు

దశల వారీ ఎంపిక గైడ్

     -- వాక్యూమ్ మాత్రమే లేదా మిశ్రమ వాక్యూమ్ + మైక్రో పాజిటివ్ ప్రెజర్ → ZSE30AF యూనివర్సల్ కాంపౌండ్ ప్రెజర్ మోడల్‌ని ఎంచుకోండి

     -- స్టాండర్డ్ జనరల్ న్యూమాటిక్ సర్క్యూట్ (0.4~0.7MPa ఎయిర్ సప్లై) → అత్యంత ప్రజాదరణ పొందిన మోడల్ ISE30A-01-N-M

     -- PLC ద్వారా నిజ-సమయ నిరంతర ఒత్తిడి డేటా సేకరణ అవసరం → C (1~5V వోల్టేజ్) లేదా D (4~20mA కరెంట్) అనలాగ్ అవుట్‌పుట్ వేరియంట్‌ను ఎంచుకోండి

ఒక వాక్య సారాంశం

     SOLH ZSE30A వాక్యూమ్, ZSE30AF సమ్మేళనం మరియు ISE30A పాజిటివ్ ప్రెజర్ డిజిటల్ స్విచ్‌లు ±0.2%FS హై ప్రెసిషన్ డ్యూయల్-కలర్ LCD, 2-ఛానల్ NPN/PNP స్విచ్ + ఐచ్ఛికం 1~5V/4~20mA అనలాగ్ అవుట్‌పుట్ మానిటర్‌తో వన్-క్లిక్, వైడ్ బ్యాచ్ క్యూ పారామీటర్‌ను కాపీ చేయడం మరియు ప్రెషర్‌గా ఉపయోగించబడుతుంది. ఆటోమేటెడ్ వాయు పరికరాలలో & అలారం.
