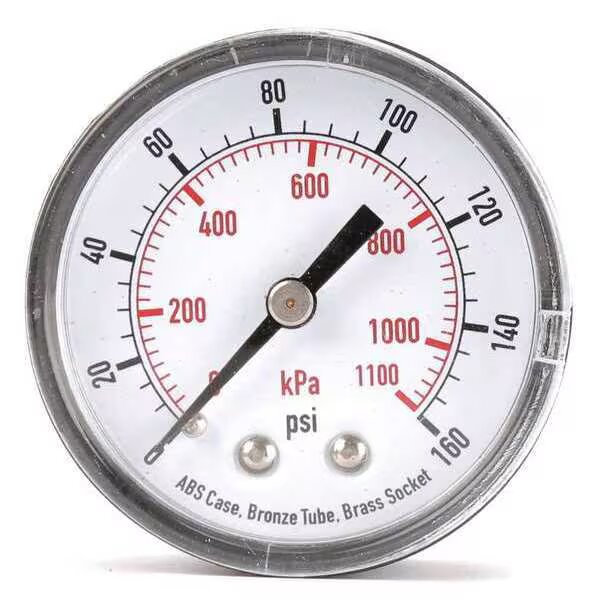

G సిరీస్ జనరల్ న్యూమాటిక్ ప్రెజర్ గేజ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH G సిరీస్ అనేది కంప్రెస్డ్ వాయు పీడన కొలత కోసం వాయు వ్యవస్థలకు అంకితం చేయబడిన ప్రామాణిక పీడన గేజ్, ఇది రంగు హెచ్చరిక రింగ్‌తో ప్రామాణిక ప్రాథమిక రకం మరియు పరిమితి సూచిక రకంగా విభజించబడింది. డయల్ బయటి వ్యాసం పరిధులు φ15 ~ φ63, ప్రెజర్ స్పాన్ 0.2~1.5MPa ప్రామాణిక ఖచ్చితత్వంతో ±3% F.S. రెండు మౌంటు నిర్మాణాలు అందుబాటులో ఉన్నాయి: ప్యానెల్ మౌంటు కోసం వెనుక థ్రెడ్ G మోడల్ మరియు డైరెక్ట్ పైప్‌లైన్ ఇన్‌స్టాలేషన్ కోసం సైడ్ థ్రెడ్ GA మోడల్.

సిరీస్ సైజు & డైమెన్షన్ స్పెసిఫికేషన్ (బయటి వ్యాసం × కనెక్షన్ థ్రెడ్)

     -- G15: φ15, M5 అంతర్గత థ్రెడ్ / R1/8; అల్ట్రా-మినియేచర్, మైక్రో న్యూమాటిక్ వాల్వ్‌లతో సరిపోలింది

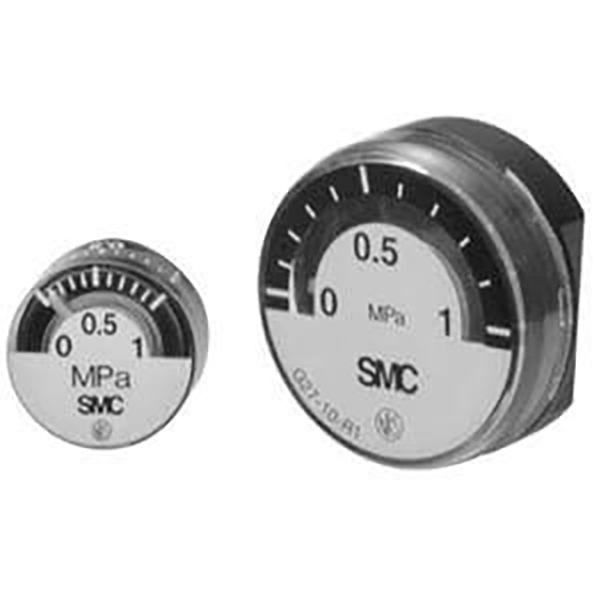

     -- G27: φ26, R1/16 / R1/8; పరిమిత ఇరుకైన సంస్థాపన స్థలం కోసం కాంపాక్ట్ స్లిమ్ బాడీ

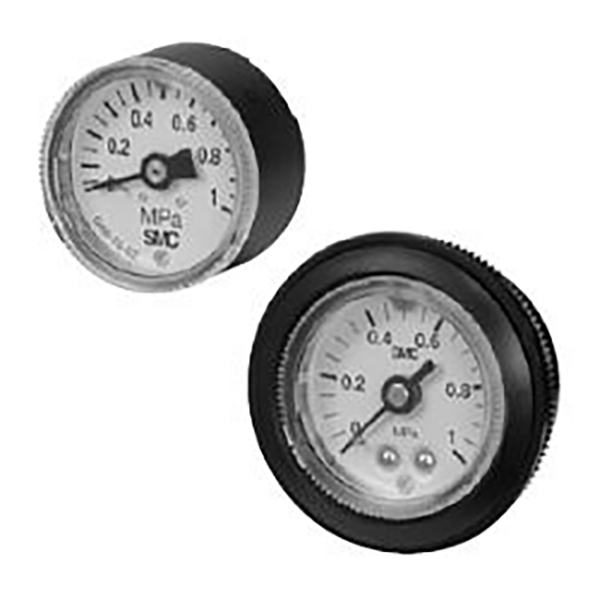

     -- G36 / GA36: φ37.5, R1/8; ప్రధాన స్రవంతి ప్రామాణిక సాధారణ-ప్రయోజన నమూనా

     -- G46 / GA46: φ42.5, R1/8 / R1/4; అత్యంత విస్తృతంగా ఉపయోగించే, ఐచ్ఛిక పరిమితి సూచిక రింగ్

     -- G53-L: φ51, R1/8 / R1/4; ఎరుపు-ఆకుపచ్చ పరిమితి హెచ్చరిక రింగ్‌తో మధ్యస్థ పెద్ద డయల్

     -- G63-L: φ63.4, R1/8 / R1/4; చాలా పెద్ద డయల్, చాలా దూరం నుండి స్పష్టమైన పఠనం

మోడల్ నామకరణ నియమం & ఉదాహరణలు

 1. పేరు పెట్టే ఫార్మాట్

     -- G / GA + సైజు కోడ్ + ఐచ్ఛిక ప్రత్యయం L + ప్రెజర్ రేంజ్ కోడ్ + థ్రెడ్ కోడ్

     -- ప్రత్యయం L = ఎరుపు-ఆకుపచ్చ పరిమితి సూచిక రింగ్‌తో అమర్చబడింది

  2. మోడల్ ఉదాహరణలు

     -- G46-10-02:

         G46 = φ42.5 వెనుక థ్రెడ్ మోడల్ | 10 = 1.0MPa పరిధి | 02 = R1/4 థ్రెడ్

     -- GA36-10-01:

        GA36 = φ37.5 సైడ్ థ్రెడ్ మోడల్ | 10 = 1.0MPa పరిధి | 01 = R1/8 థ్రెడ్

     -- G36-L-10-01

        ఎరుపు-ఆకుపచ్చ పరిమితి హెచ్చరిక రింగ్ L, φ37.5 వెనుక దారం, 1.0MPa, R1/8

  3. కోడ్ నిర్వచనం

     -- ప్రెజర్ రేంజ్ కోడ్:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- థ్రెడ్ కోడ్

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 మెట్రిక్ అంతర్గత థ్రెడ్3.

యూనివర్సల్ కోర్ టెక్నికల్ పారామితులు

  1. కొలవగల మీడియం: కంప్రెస్డ్ ఎయిర్; శుభ్రమైన ప్రక్రియ కోసం చమురు రహిత & రాగి లేని తడి పార్ట్ వెర్షన్లు ఐచ్ఛికం

  2. ప్రామాణిక పీడన పరిధులు: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. ఖచ్చితత్వం గ్రేడ్: ప్రామాణిక ±3% F.S.; మినీ G15 & G27 ±5% F.S.

  4. మెటీరియల్ కాన్ఫిగరేషన్:

     -- హౌసింగ్: జింక్ మిశ్రమం / నికెల్ పూతతో డై-కాస్ట్ అల్యూమినియం

     -- విండో కవర్: ఇంపాక్ట్ రెసిస్టెంట్ పాలికార్బోనేట్

     -- కనెక్షన్ అమరిక: ఇత్తడి; రాగి రహిత ప్రత్యామ్నాయం అందుబాటులో ఉంది

  5. ఆపరేటింగ్ ఉష్ణోగ్రత: -5 ~ +60℃ (ఐసింగ్ లేకుండా మధ్యస్థం)

  6. మౌంటు వర్గీకరణ

     -- G రకం: వెనుక థ్రెడ్, ఎంబెడెడ్ ప్యానెల్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడింది

     -- GA రకం: సైడ్ థ్రెడ్, డైరెక్ట్ ఇన్‌లైన్ పైప్‌లైన్ మౌంటు

పరిమితి సూచిక రింగ్‌తో L మోడల్

     -- రెడ్ రింగ్: ఎగువ పరిమితి / అధిక పీడన అలారం థ్రెషోల్డ్

     -- గ్రీన్ రింగ్: సాధారణ సురక్షితమైన పని ఒత్తిడి విరామం

     -- వైట్ పాయింటర్: రియల్ టైమ్ డైనమిక్ ఎయిర్ ప్రెజర్ విలువ

     -- కోర్ అడ్వాంటేజ్: జాగ్రత్తగా స్కేల్ రీడింగ్ లేకుండా సహజమైన దృశ్యమాన స్థితి తీర్పు, అసెంబ్లీ లైన్‌లు మరియు కేంద్రీకృత బహుళ-పాయింట్ మానిటరింగ్ క్యాబినెట్‌లకు అనువైనది

దశల వారీ ఎంపిక గైడ్

  1. సూక్ష్మ & ఇరుకైన పరిమిత స్థలం: G15 / G27 (φ15 / φ26) ఎంచుకోండి

  2. సాధారణ ప్రామాణిక వాయు సర్క్యూట్‌లు: G36 / G46 (φ37.5 / φ42.5)

  3. దృశ్య పీడన హెచ్చరిక అవసరం: రంగు పరిమితి రింగ్‌తో G36-L / G46-L

  4. సుదూర రిమోట్ రీడింగ్ డిమాండ్: పెద్ద డయల్ G53-L / G63-L (φ51 / φ63)

  5. ఇన్‌స్టాలేషన్ మోడ్ వ్యత్యాసం

     -- డైరెక్ట్ పైప్‌లైన్ మౌంటు → GA సైడ్ థ్రెడ్ సిరీస్

     -- ఎక్విప్‌మెంట్ కంట్రోల్ ప్యానెల్ ఎంబెడెడ్ మౌంటు → G వెనుక థ్రెడ్ సిరీస్

జనాదరణ పొందిన ప్రామాణిక మోడల్ త్వరిత సూచన

     -- G27-10-R1: φ26 డయల్, 1.0MPa పరిధి, R1/16 థ్రెడ్

     -- G36-10-01: φ37.5 వెనుక దారం, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 వెనుక దారం, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 వెనుక దారం, ఎరుపు-ఆకుపచ్చ పరిమితి రింగ్, 1.0MPa, R1/4

ఒక వాక్య సారాంశం

     SOLH G సిరీస్ న్యూమాటిక్ ప్రెజర్ గేజ్ φ15~φ63 పూర్తి డయల్ పరిమాణాలను వెనుక/వైపు థ్రెడ్ రెండు మౌంటు స్టైల్స్, ఐచ్ఛిక L రకం కలర్ లిమిట్ వార్నింగ్ రింగ్, 0.2~1.5MPa కంప్లీట్ ప్రెజర్ రేంజ్‌లు మరియు కాపర్-ఫ్రీ క్లీన్ వెర్షన్‌లతో కవర్ చేస్తుంది, ఇది అన్ని ఇండస్ట్రియల్ ఆటోమేషన్ న్యూమాటిక్ సర్క్యూట్‌లకు ప్రామాణిక వాయు పీడన పర్యవేక్షణ అనుబంధం.
