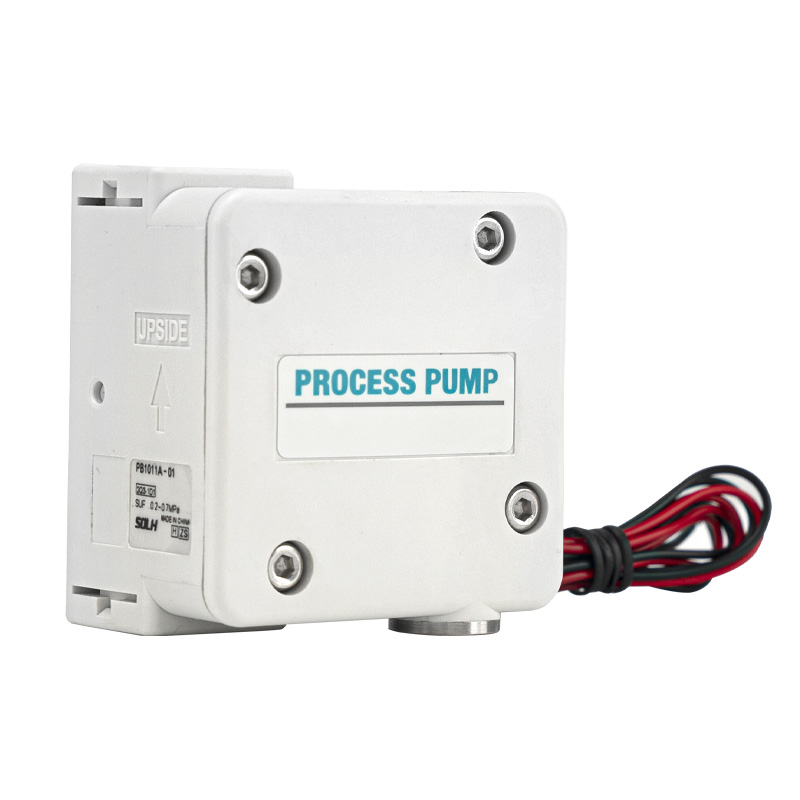

RPB1011 సిరీస్ డయాఫ్రాగమ్ పంప్ (PB1000A అంతర్నిర్మిత సోలేనోయిడ్ వాల్వ్ రకం)

బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి స్థానం

     SOLH PB1011A అనేది అంతర్నిర్మిత సోలేనోయిడ్ వాల్వ్‌తో PB1000A సూక్ష్మ సింగిల్-యాక్టింగ్ న్యూమాటిక్ డయాఫ్రాగమ్ పంప్ సిరీస్‌కు చెందినది. ఇది కాంపాక్ట్ అవుట్‌లైన్, పూర్తి తుప్పు నిరోధకత మరియు జీరో షాఫ్ట్ సీల్ లీకేజీని కలిగి ఉంటుంది. రసాయన ద్రావకం, స్వచ్ఛమైన నీరు, వైద్య ద్రవం మరియు రియాజెంట్ యొక్క మైక్రో నుండి మీడియం ఫ్లో డెలివరీ కోసం రూపొందించబడింది, ఇది చక్కటి రసాయన, సెమీకండక్టర్ మరియు బయోటెక్ పరిశ్రమలలో విస్తృతంగా ఉపయోగించే ఒక కాంపాక్ట్ ప్రెసిషన్ డోసింగ్ పంప్.

మోడల్ వర్గీకరణ & డ్రైవ్ మోడ్

     --  PB1011A: అంతర్నిర్మిత ఇంటిగ్రేటెడ్ 3-పోర్ట్ సోలనోయిడ్ వాల్వ్ (DC24V), డైరెక్ట్ ఎలక్ట్రికల్ సిగ్నల్ కంట్రోల్, ప్లగ్ అండ్ ప్లే వైరింగ్

     --  PB1013A: బాహ్య ఎయిర్ పైలట్ రకం, స్వతంత్ర బాహ్య సోలేనోయిడ్ వాల్వ్ ద్వారా నడపబడుతుంది

     --  పోర్ట్ పరిమాణం ప్రత్యయం: 01 = Rc1/8 ప్రామాణిక ద్రవ పోర్ట్

     --  సాధారణ పూర్తి నమూనాలు: PB1011A-01; PB1011A-01-B (మౌంటు ఫుట్ బ్రాకెట్‌తో); PB1011A-01-N (NPT థ్రెడ్ పోర్ట్)

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (PB1011A)

     -- డ్రైవ్ యూనిట్: అంతర్నిర్మిత 3/2 సోలనోయిడ్ వాల్వ్, DC24V, విద్యుత్ వినియోగం 0.35W

     --  ఫ్లో రేంజ్: 8～2000 mL/min (0.12～120 L/h)

     --  ఉత్సర్గ పని ఒత్తిడి: 0～0.6 MPa

     --  డ్రై సక్షన్ లిఫ్ట్: గరిష్టంగా 2.5 మీ

     -- ఆపరేటింగ్ ఫ్లూయిడ్ ఉష్ణోగ్రత: 0～50℃ (పంప్ చాంబర్ లోపల ఐసింగ్ లేదు)

     -- గరిష్టంగా అనుమతించదగిన ద్రవ స్నిగ్ధత: 100 mPa·s

     -- సరఫరా గాలి పీడన పరిధి: 0.2～0.7 MPa

     -- గాలి వినియోగం: ≤40 L/min (ANR)

     -- మొత్తం డైమెన్షన్ & బరువు: 60×60×41 మిమీ, సుమారు. 170 గ్రా

     -- ఆపరేటింగ్ నాయిస్: ≤64 dB(A); సరిపోలిన సైలెన్సర్‌తో శబ్దం మరింత తగ్గింది

     -- డయాఫ్రాగమ్ సర్వీస్ లైఫ్: 30 మిలియన్ల వరకు మారే చక్రాలు

తడిసిన పార్ట్ మెటీరియల్ కాన్ఫిగరేషన్

      -- పంప్ బాడీ: పాలీప్రొఫైలిన్ PP / SUS316 స్టెయిన్‌లెస్ స్టీల్ ఐచ్ఛికం

     -- డయాఫ్రమ్ & చెక్ వాల్వ్ కోర్: కాంపోజిట్ PTFE + PP

     -- సీలింగ్ మెటీరియల్: FKM ఫ్లోరో రబ్బరు, యాసిడ్, క్షారాలు మరియు సేంద్రీయ ద్రావకానికి అత్యుత్తమ నిరోధకత

     -- మెటీరియల్ అడ్వాంటేజ్: షాఫ్ట్‌లెస్ సీల్ డిజైన్ మీడియం లీకేజీని తొలగిస్తుంది; రసాయన ద్రావణం, స్వచ్ఛమైన నీరు, వైద్య కారకం మరియు తేలికపాటి ఆమ్లం/క్షార ద్రవం కోసం పూర్తి తుప్పు నిరోధకత.

వర్కింగ్ ప్రిన్సిపల్ (PB1011A ఎలక్ట్రిక్ కంట్రోల్ టైప్)

     -- సోలనోయిడ్ ఎనర్జైజ్డ్ ఆన్: కంప్రెస్డ్ ఎయిర్ డ్రైవ్ ఛాంబర్‌లోకి ప్రవేశిస్తుంది, డయాఫ్రాగమ్‌ను ఎడమవైపుకి మార్చడానికి నెట్టివేస్తుంది; పంప్ చాంబర్ లోపల ద్రవం ఎగువ వన్-వే వాల్వ్ ద్వారా విడుదల చేయబడుతుంది.

     -- సోలనోయిడ్ డి-ఎనర్జైజ్డ్ ఆఫ్: డ్రైవ్ ఛాంబర్ గాలిని ఎగ్జాస్ట్ చేస్తుంది; డయాఫ్రాగమ్ అంతర్నిర్మిత స్ప్రింగ్ ఫోర్స్ కింద కుడివైపుకి రీసెట్ చేయబడుతుంది; కొత్త ద్రవం దిగువ ఇన్లెట్ చెక్ వాల్వ్ ద్వారా పంపు కుహరంలోకి పీల్చబడుతుంది.

     -- హై-ఫ్రీక్వెన్సీ సోలనోయిడ్ ఆన్/ఆఫ్ సైకిల్ (1～10 Hz) నిరంతర ద్రవ చూషణ & ఉత్సర్గను గుర్తిస్తుంది; స్విచ్చింగ్ ఫ్రీక్వెన్సీని మార్చడం ద్వారా అవుట్‌పుట్ ప్రవాహాన్ని ఖచ్చితంగా సర్దుబాటు చేయవచ్చు.

ఇన్‌స్టాలేషన్ & పైపింగ్ అవసరాలు

  1. తప్పనిసరి ఇన్‌స్టాలేషన్ నియమం

     -- ఫ్లూయిడ్ అవుట్‌లెట్ పోర్ట్ (OUT) ప్రవాహ అంతరాయాన్ని కలిగించే పంపు చాంబర్ లోపల ఎయిర్ లాక్‌ని నివారించడానికి పైకి ఎదురుగా ఉండాలి.

 2. పోర్ట్ డెఫినిషన్ & థ్రెడ్ స్పెక్

     -- ఫ్లూయిడ్ ఇన్ / అవుట్ ప్రధాన పోర్ట్‌లు: స్టాండర్డ్ Rc1/8", NPT1/8 ఐచ్ఛికం

     -- ఎయిర్ సప్లై SUP పోర్ట్: M5×0.8 థ్రెడ్

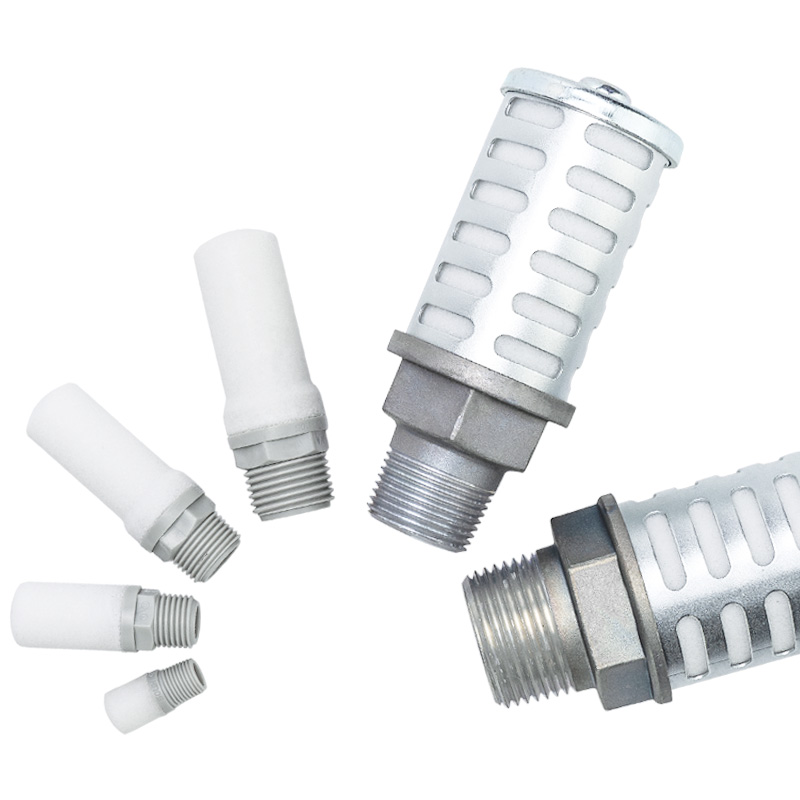

     -- ఎగ్జాస్ట్ EXH పోర్ట్: M5×0.8 థ్రెడ్, AN05-M5 మినియేచర్ సైలెన్సర్‌కి అనుకూలంగా ఉంటుంది

  3. మౌంటు రంధ్రాలు

     -- 6 mm లోతుతో 2 × M4 స్క్రూ రంధ్రాలు; లేదా రంధ్రాల ద్వారా φ4.5; ఫిక్స్‌డ్ ఎక్విప్‌మెంట్ ఇన్‌స్టాలేషన్ కోసం అంకితమైన ఫుట్ బ్రాకెట్ అనుబంధ KT-PB1A-5 అందుబాటులో ఉంది.

సాధారణ పారిశ్రామిక అప్లికేషన్ దృశ్యాలు

     -- సెమీకండక్టర్ & PV తయారీ: రసాయన ద్రావకం బదిలీ, క్లీనింగ్ లిక్విడ్ సర్క్యులేషన్ లూప్

     -- మెడికల్ & బయోకెమికల్ పరికరాలు: రియాజెంట్, బఫర్ సొల్యూషన్ మరియు బయోలాజికల్ లిక్విడ్ యొక్క మైక్రో డెలివరీ

     -- ప్రింటింగ్ & ప్యాకేజింగ్ యంత్రాలు: ఇంక్, అంటుకునే జిగురు ఆటోమేటిక్ ఫీడింగ్ సిస్టమ్

     -- పర్యావరణ పరిరక్షణ & నీటి శుద్ధి: కెమికల్ ఏజెంట్ మోతాదు, వ్యర్థ జలాల నమూనా సేకరణ

     -- సాధారణ ఆటోమేషన్ పరిశ్రమ: కటింగ్ ఫ్లూయిడ్, క్లీనింగ్ ఏజెంట్ మరియు లైట్ ఆయిల్

మోడల్ ఎంపిక మార్గదర్శకాలు

     -- ఫ్లో మ్యాచింగ్: ఫ్లో ≤2000 mL/min కోసం PB1011Aని ఎంచుకోండి; ప్రత్యేక అనుసంధాన నియంత్రణ దృశ్యాల కోసం PB1013A ఎయిర్ పైలట్ మోడల్ (గరిష్ట ప్రవాహం 1000 mL/min)

     -- తడిసిన పదార్థ ఎంపిక: సాధారణ బలహీన రసాయన ద్రవం కోసం PP పంప్ బాడీ; బలమైన తినివేయు ద్రావకం కోసం SUS316 + PTFE కాంబో

     -- నియంత్రణ మోడ్: ఎలక్ట్రిక్ డైరెక్ట్ కంట్రోల్ PB1011Aని ఎంచుకోండి; పరికరాలు బాహ్య ఇంటర్‌లాక్ అనుసంధానం PB1013A ఎయిర్ పైలట్ రకాన్ని ఎంచుకోండి

     -- సహాయక ఉపకరణాలు: నడుస్తున్న శబ్దాన్ని తగ్గించడానికి ఎగ్జాస్ట్ పోర్ట్‌లో సైలెన్సర్‌ను ఇన్‌స్టాల్ చేయండి; దీర్ఘకాలిక స్థిర సంస్థాపన కోసం ఫుట్ బ్రాకెట్‌ను సరిపోల్చండి

SOLH ఇంటర్‌చేంజ్ అడ్వాంటేజ్

     SOLH-PB1011 సిరీస్ మొత్తం పరిమాణం, పోర్ట్ థ్రెడ్ లేఅవుట్ మరియు అన్ని పనితీరు పారామీటర్‌లలో SMC ఒరిజినల్ PB1011 సిరీస్‌తో పూర్తిగా సరిపోలుతుంది, పైప్‌లైన్ మార్పు లేకుండా నేరుగా డ్రాప్-ఇన్ రీప్లేస్‌మెంట్, అధిక ధర పనితీరుతో.

ఒక వాక్య సారాంశం

     SOLH PB1011A సూక్ష్మ అంతర్నిర్మిత సోలనోయిడ్ న్యూమాటిక్ డయాఫ్రాగమ్ పంప్ షాఫ్ట్-సీల్-ఫ్రీ లీక్-ప్రూఫ్ PTFE/FKM తుప్పు నిరోధక తడి భాగాలను స్వీకరిస్తుంది, 8~2000mL/min మైక్రో-మీడియం ఫ్లో డోసింగ్‌కు మద్దతు ఇస్తుంది, ఇది ఎలక్ట్రిక్ ఇంటిగ్రేటెడ్ ట్రాన్స్‌ఫర్ పంప్, ఎక్స్‌టర్నల్ సోలేనోయిడ్ మరియు ఎక్స్‌టర్నల్ పంప్‌లలో అందుబాటులో ఉంటుంది. సెమీకండక్టర్, మెడికల్, ప్రింటింగ్ మరియు ఎన్విరాన్మెంటల్ రీజెంట్ డెలివరీ సిస్టమ్స్.
