బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH
 |
 |

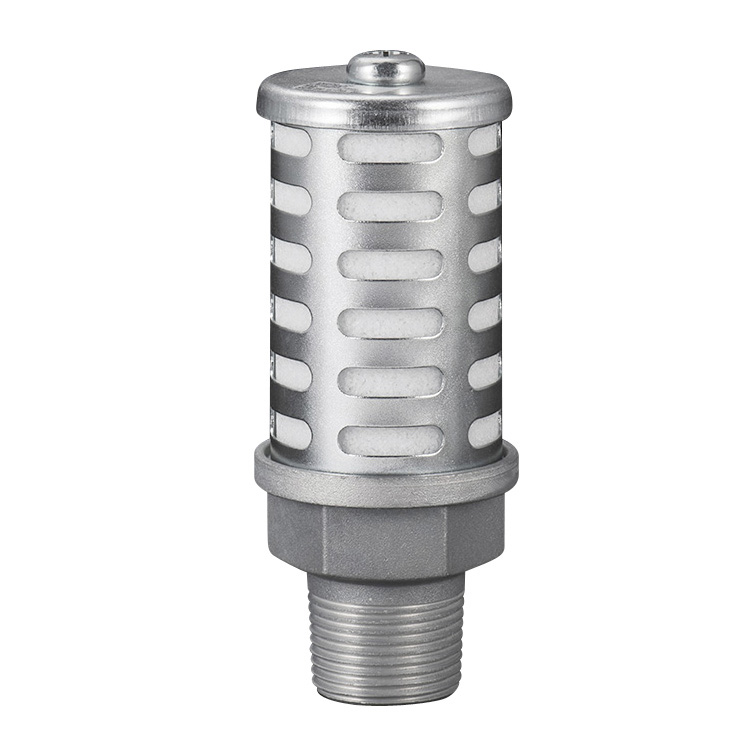

SOLH AN సిరీస్ అనేది అన్ని వాయు వ్యవస్థల కోసం ప్రత్యేకమైన ఎగ్జాస్ట్ సైలెన్సర్. దీని ప్రధాన విధుల్లో ఎగ్జాస్ట్ నాయిస్ తగ్గింపు, గాలి ఎగ్జాస్ట్ శుద్ధి మరియు ఆయిల్ మిస్ట్ స్ప్లాష్ సప్రెషన్ ఉన్నాయి. సోలేనోయిడ్ వాల్వ్లు, న్యూమాటిక్ సిలిండర్లు మరియు అన్ని ఎయిర్ కంట్రోల్ వాల్వ్ల ఎగ్జాస్ట్ పోర్ట్లపై విస్తృతంగా మౌంట్ చేయబడింది, ఇది పూర్తి న్యూమాటిక్ సర్క్యూట్లకు అవసరమైన పర్యావరణ రక్షణ & శబ్దం తగ్గింపు అనుబంధం.

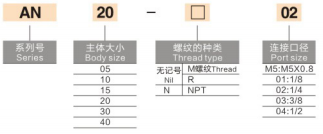

1.చిన్న & మధ్యస్థ పరిమాణాలు (ప్రామాణిక సోలనోయిడ్ వాల్వ్లు & సిలిండర్ల కోసం)
|
మోడల్ కోడ్ |
కనెక్షన్ థ్రెడ్ |
సిఫార్సు చేయబడిన గరిష్ట గాలి ప్రవాహం |
సాధారణ అప్లికేషన్ దృశ్యాలు |
| AN05-M5 |
M5×0.8 |
≤0.2 m³/నిమి |
మినీ సోలనోయిడ్ కవాటాలు, పైలట్ నియంత్రణ కవాటాలు |
| AN10-01 |
Rc1/8" |
≤0.4 m³/నిమి |
ప్రామాణిక సోలనోయిడ్ కవాటాలు, చిన్న బోర్ సిలిండర్లు |
| AN15-02 |
Rc1/4" |
≤0.8 m³/నిమి |
సాధారణ సోలేనోయిడ్ కవాటాలు, మీడియం సైజు సిలిండర్లు |
| AN20-03 |
Rc3/8" |
≤1.2 m³/నిమి |
అధిక ప్రవాహ నియంత్రణ కవాటాలు, మధ్యస్థ-పెద్ద సిలిండర్లు |

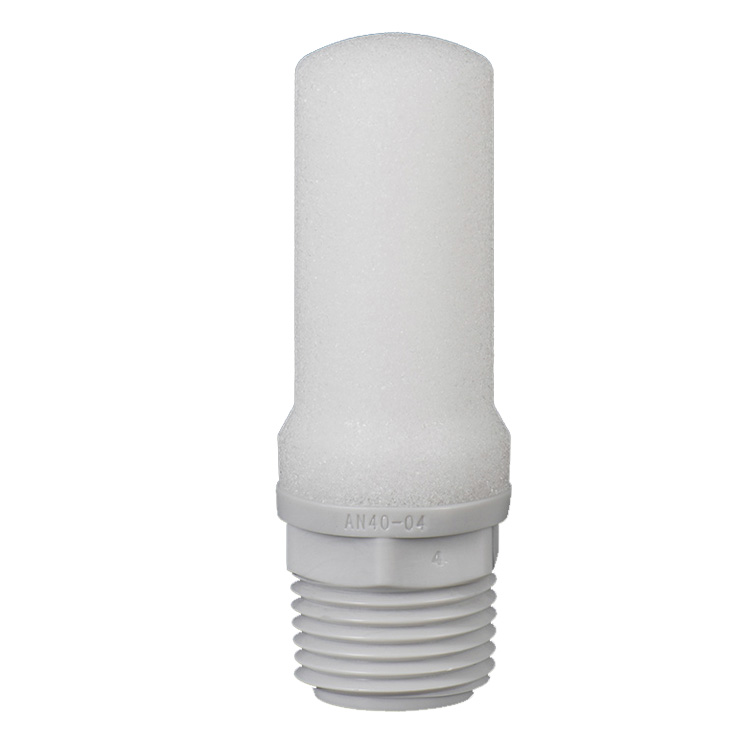

| AN40-04 |
Rc1/2" |
≤1.8 m³/నిమి |
పెద్ద బోర్ సిలిండర్లు, భారీ ప్రవాహ ఎగ్జాస్ట్ సర్క్యూట్లు |

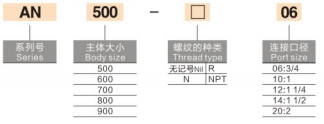

2. పెద్ద బోర్ పరిమాణాలు (పెద్ద వాల్వ్లు & సెంట్రల్ ఎగ్జాస్ట్ మానిఫోల్డ్ల కోసం)
|
మోడల్ కోడ్ |
కనెక్షన్ థ్రెడ్ |
సిఫార్సు చేయబడిన గరిష్ట గాలి ప్రవాహం |
సాధారణ అప్లికేషన్ దృశ్యాలు |
| AN500-06 |
Rc3/4" |
≤2.5 m³/నిమి |
పెద్ద సిలిండర్లు, కేంద్రీకృత ఎగ్జాస్ట్ హెడర్ పైపులు |
| AN600-10 |
Rc1" |
≤4.0 m³/నిమి |
అధిక ప్రవాహం ప్రధాన నియంత్రణ కవాటాలు, ఎయిర్ కంప్రెసర్ ఎగ్జాస్ట్ |
| AN700-12 |
Rc1 1/4" |
≤6.0 m³/నిమి |
పెద్ద ఇంటిగ్రేటెడ్ న్యూమాటిక్ ప్రొడక్షన్ లైన్లు, ఇండస్ట్రియల్ హెవీ ఎగ్జాస్ట్ |
| AN800-14 |
Rc1 1/2" |
≤8.0 m³/నిమి |
భారీ-డ్యూటీ ఆటోమేషన్ పరికరాలు, కంప్రెసర్ స్టేషన్లు |
| AN900-20 |
Rc2" |
≤12.0 m³/నిమి |
పెద్ద ఎయిర్ కంప్రెసర్ యూనిట్లు, ప్రధాన ఫ్యాక్టరీ ఎగ్జాస్ట్ ట్రంక్ లైన్లు |
1. వర్తించే మాధ్యమం: క్లీన్ కంప్రెస్డ్ ఎయిర్ (లేపే, తినివేయు విష వాయువుకు తగినది కాదు)
2. గరిష్టంగా రేట్ చేయబడిన పని ఒత్తిడి: 1.0 MPa (ప్రామాణిక రెసిన్ నమూనాలు)
3. ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి:
-- ప్రామాణిక రెసిన్ రకం: -10 ~ +60℃ (కోర్ లోపల ఐసింగ్ లేదు)
-- సింటెర్డ్ మెటల్ రకం: 150℃ వరకు అధిక ఉష్ణోగ్రత నిరోధకత
4. నాయిస్ తగ్గింపు పనితీరు:
-- ప్రామాణిక గ్రేడ్: 25 ~ 30 dB(A)
-- అధిక అటెన్యుయేషన్ ప్రత్యేక వెర్షన్: ≥35 dB(A)

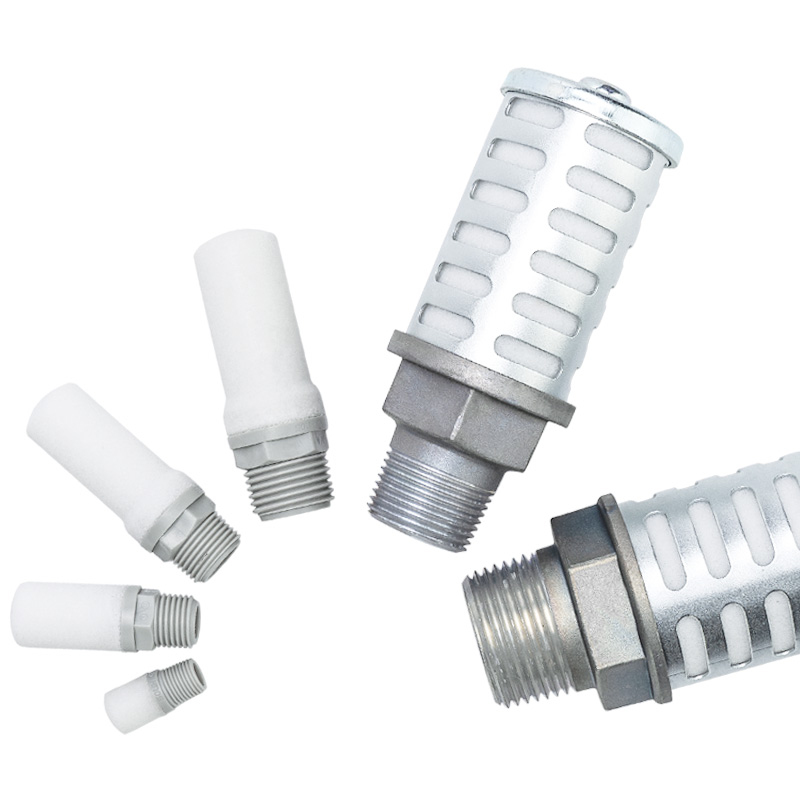

5. ఐచ్ఛిక నిర్మాణ వస్తువులు
-- రెసిన్ రకం: UL94-V0 ఫ్లేమ్ రిటార్డెంట్ హౌసింగ్, పోరస్ సింటెర్డ్ ఫిల్టర్ కోర్ (50~100μm పోర్ సైజు)
-- మెటల్ రకం: రాగి మిశ్రమం సింటెర్డ్ బాడీ, అత్యుత్తమ అధిక ఉష్ణోగ్రత & తుప్పు నిరోధకత
6. కనెక్షన్ ఎంపికలు: M3/M5 మెట్రిక్ థ్రెడ్, Rc/PT అంతర్గత థ్రెడ్, NPT థ్రెడ్, φ6~φ12 గొట్టాల కోసం పుష్-ఇన్ ఫిట్టింగ్
-- హై-స్పీడ్ ఎగ్జాస్ట్ ఎయిర్ సైలెన్సర్ బాడీలోకి ప్రవహిస్తుంది; పోరస్ సింటెర్డ్ కోర్ / మల్టీ-లేయర్ ఫైబర్ ఘర్షణ మరియు ధ్వని శోషణను ఉత్పత్తి చేయడానికి గాలి ప్రవాహాన్ని చిన్న ఛానెల్లుగా విభజిస్తుంది, ఎగ్జాస్ట్ ఇంపాక్ట్ శబ్దాన్ని ప్రభావవంతంగా తగ్గిస్తుంది.
-- పాక్షిక మోడళ్లలో డబుల్-లేయర్ కాంపోజిట్ డిజైన్ను స్వీకరించారు: శబ్దం తొలగింపు కోసం లోపలి కోర్, సిలిండర్ వేగం నష్టాన్ని నివారించడానికి తక్కువ ఎగ్జాస్ట్ బ్యాక్ ప్రెజర్ను కొనసాగిస్తూ బయటి షెల్ ఆయిల్ మిస్ట్ స్ప్లాషింగ్ను అడ్డుకుంటుంది.
-- పూర్తిగా నిష్క్రియాత్మక మెకానికల్ నిర్మాణం, విద్యుత్ సరఫరా అవసరం లేదు, సాధారణ ఇన్స్టాలేషన్ తర్వాత తక్షణ శబ్దం తగ్గింపు.
1. మ్యాచ్ కనెక్షన్ ఇంటర్ఫేస్: ఎగ్జాస్ట్ పోర్ట్ థ్రెడ్ స్పెసిఫికేషన్ (M5/Rc1/8 మొదలైనవి) లేదా ప్లాస్టిక్ గొట్టాల బయటి వ్యాసం (φ8/10/12 పుష్-ఇన్ రకం) నిర్ధారించండి.
2. గాలి ప్రవాహ సామర్థ్యాన్ని సరిపోల్చండి:
-- మినీ సిరీస్ (AN05/AN10): ≤0.4 m³/min
-- మీడియం సిరీస్ (AN15/AN20/AN40): 0.8 ~ 1.2 m³/నిమి
-- పెద్ద పారిశ్రామిక శ్రేణి (AN500~AN900): ≥2.5 m³/నిమి
3. పని వాతావరణ పరిస్థితులను సరిపోల్చండి:
-- అధిక ఉష్ణోగ్రత / తరచుగా వేగవంతమైన ఎగ్జాస్ట్: సింటర్డ్ మెటల్ AN110 సిరీస్ని ఎంచుకోండి
-- తేమతో కూడిన మురికి ఇండోర్ వర్క్షాప్: సీల్డ్ రెసిన్ ANA1 సిరీస్
-- గరిష్ట శబ్దం తగ్గింపు ప్రాధాన్యత: ANB1 అధిక అటెన్యుయేషన్ సైలెన్సర్ సిరీస్
1. సంస్థాపనా విధానం
-- నేరుగా వాల్వ్/సిలిండర్ ఎగ్జాస్ట్ పోర్ట్లోకి స్క్రూ చేయండి; ఏదైనా ఓరియంటేషన్ లేఅవుట్ కోసం బయటి గృహాలు స్వేచ్ఛగా తిప్పవచ్చు. పుష్-ఇన్ రకాన్ని ఒక దశలో గట్టిగా గొట్టాలలోకి చొప్పించవచ్చు.
2. నిర్వహణ నియమాలు
-- అడ్డుపడే కోర్ క్లీనింగ్: అల్ప పీడన క్లీన్ ఎయిర్తో రివర్స్గా కోర్ బ్లో చేయండి లేదా శుభ్రం చేసుకోండి; తీవ్రమైన అడ్డంకిని క్లియర్ చేయలేకపోతే సైలెన్సర్ని భర్తీ చేయండి.
-- సేవా జీవిత సూచన: రెసిన్ సింటర్డ్ కోర్ సుమారు. 10,000 పని గంటలు; అల్ట్రా-లాంగ్ మన్నికైన సేవా జీవితంతో మెటల్ సింటెర్డ్ కోర్.
AN05-M5, AN10-01, AN15-02, ANA1-06తో సహా SOLH ఫుల్ AN సిరీస్ మోడల్లు SMC ఒరిజినల్ AN సైలెన్సర్లతో పూర్తిగా డైమెన్షనల్గా పరస్పరం మార్చుకోగలవు, ఒకే రకమైన థ్రెడ్ పరిమాణం, ఫ్లో కెపాసిటీ మరియు నాయిస్ రిడక్షన్ ఎఫెక్ట్, మరింత కాంపిటీటివ్ యూనిట్ ధర మరియు భారీ కొనుగోలు కోసం వేగవంతమైన ఉత్పత్తి లీడ్ టైమ్.
SOLH AN సిరీస్ న్యూమాటిక్ ఎగ్జాస్ట్ సైలెన్సర్ రెసిన్/మెటల్ సింటెర్డ్ ఎంపికలతో పూర్తి M5 నుండి Rc2" పరిమాణ లైనప్ను అందిస్తుంది, ఇది 25~35dB(A) నాయిస్ రిడక్షన్ మరియు ఆయిల్ మిస్ట్ కంటైన్మెంట్ను అందిస్తుంది, ఇది అన్ని సోలనోయిడ్ వాల్వ్ మరియు సిలిండర్ ఎగ్జాస్ట్ నాయిస్ కంట్రోల్కి ప్రామాణిక యూనివర్సల్ మఫ్లర్.
