బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC KQ2X / KQ2XD రీప్లేస్‌మెంట్ Y & 4-వే పుష్-ఇన్ స్ప్లిటర్‌ని తగ్గించడం
 |
 |

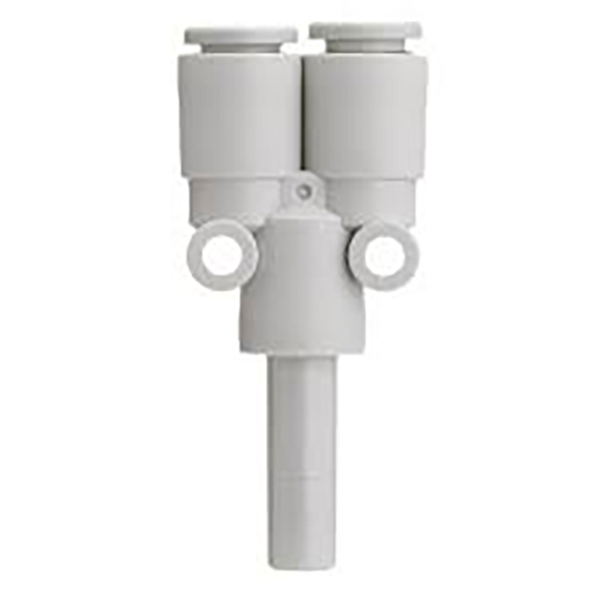

KQ2X సిరీస్: Y-టైప్ స్ప్లిటర్‌ను తగ్గించడం, 1 ఇన్ 2 అవుట్
KQ2X అనేది Y-ఆకారంలో 1-టు-2 తగ్గించే పుష్-ఇన్ ఫిట్టింగ్. పోర్ట్ ② ఒక సింగిల్ స్టెమ్ పోర్ట్; పోర్ట్ ① రెండు ఒకేలాంటి పుష్-ఇన్ పోర్ట్‌లను కలిగి ఉంటుంది. ఇది ఒక ఇన్‌కమింగ్ ఎయిర్ స్ట్రీమ్‌ను వేర్వేరు ఇన్లెట్ & అవుట్‌లెట్ ట్యూబ్ పరిమాణాలతో రెండు సమాన-వ్యాసం కలిగిన అవుట్‌పుట్‌లుగా విభజిస్తుంది, న్యూమాటిక్ సర్క్యూట్‌లు మరియు వాక్యూమ్ లైన్ డిస్ట్రిబ్యూషన్ కోసం పైప్‌లైన్ బ్రాంచింగ్‌ను తగ్గించడం & పైప్‌లైన్‌ని గ్రహించడం.
మెటీరియల్: PBT ప్లాస్టిక్ బాడీ, NBR సీలింగ్ రింగులు. PU / PA వాయు గొట్టాలకు అనుకూలమైనది. త్వరిత పుష్-టు-కనెక్ట్ అసెంబ్లీ, PTFE టేప్ అవసరం లేదు.

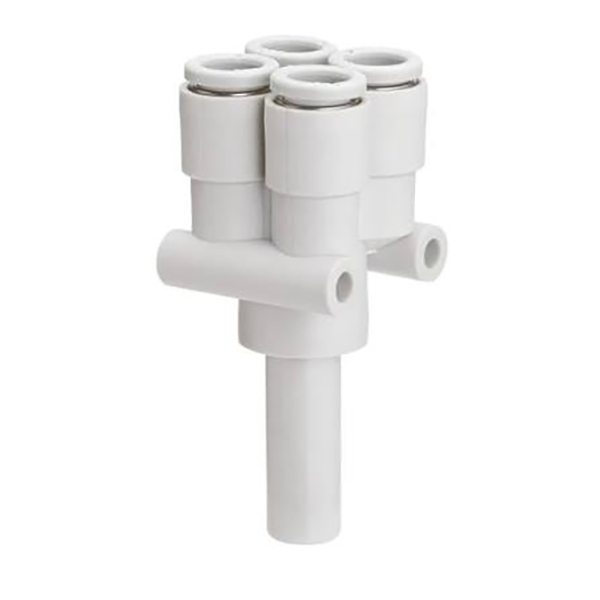

KQ2XD సిరీస్: క్రాస్ టైప్ 4-వే స్ప్లిటర్, 1 ఇన్ 4 అవుట్
KQ2XD అనేది 1-టు-4 తగ్గించే మల్టీ-పోర్ట్ పుష్-ఇన్ ఫిట్టింగ్. పోర్ట్ ② ఒక సింగిల్ స్టెమ్ పోర్ట్; పోర్ట్ ① నాలుగు ఒకేలాంటి పుష్-ఇన్ పోర్ట్‌లను అందిస్తుంది. ఇది డిజైన్‌ను తగ్గించడం, మౌంటు స్థలాన్ని ఆదా చేయడంతో ఒక గాలి సరఫరాను నాలుగు సమాన-వ్యాసం కలిగిన శాఖలుగా విభజిస్తుంది. బహుళ-స్టేషన్ సూక్ష్మ వాక్యూమ్ లేదా వాయు పంపిణీకి అనువైనది.
KQ2X మాదిరిగానే మెటీరియల్: PBT బాడీ + NBR సీల్స్, పుష్-ఇన్ స్ట్రక్చర్, PU మరియు నైలాన్ ఎయిర్ ట్యూబ్‌లకు అనుకూలంగా ఉంటుంది.
KQ2X సిరీస్
ఫార్మాట్: KQ2XXX-XX
మొదటి రెండు అంకెలు: రెండు శాఖల పోర్ట్‌ల ట్యూబ్ OD (పోర్ట్ ①)
చివరి రెండు అంకెలు: ప్రధాన ఇన్లెట్ పోర్ట్ (పోర్ట్ ②) యొక్క స్టెమ్ బయటి వ్యాసం
ఉదాహరణ: KQ2X04-06 → పోర్ట్ ①: రెండు × Φ4 పుష్-ఇన్ పోర్ట్‌లు; పోర్ట్ ②: Φ6 కాండం
|
మోడల్ |
పోర్ట్ ① బ్రాంచ్ ట్యూబ్ OD (mm) |
పోర్ట్ ② ప్రధాన కాండం OD (mm) |
|
KQ2X23-04 |
3.2 |
4 |
|
KQ2X04-06 |
4 |
6 |
|
KQ2X06-08 |
6 |
8 |
|
KQ2X08-10 |
8 |
10 |
|
KQ2X10-12 |
10 |
12 |
KQ2XD సిరీస్
ఫార్మాట్: KQ2XDXX-XX
మొదటి రెండు అంకెలు: నాలుగు బ్రాంచ్ పోర్ట్‌ల ట్యూబ్ OD (పోర్ట్ ①)
చివరి రెండు అంకెలు: ప్రధాన ఇన్లెట్ పోర్ట్ (పోర్ట్ ②) యొక్క స్టెమ్ బయటి వ్యాసం
ఉదాహరణ: KQ2XD04-06 → పోర్ట్ ① వద్ద నాలుగు × Φ4 పోర్ట్‌లు; పోర్ట్ ②: Φ6 కాండం
|
మోడల్ |
పోర్ట్ ① బ్రాంచ్ ట్యూబ్ OD (mm) |
పోర్ట్ ② ప్రధాన కాండం OD (mm) |
|
KQ2XD04-06 |
4 |
6 |
|
KQ2XD06-08 |
6 |
8 |
|
అంశం |
పరామితి |
|
వర్తించే మీడియం |
సంపీడన గాలి, వాక్యూమ్; అధిక తినివేయు ద్రవాలకు కాదు |
|
ఆపరేటింగ్ ఒత్తిడి |
-100kPa (వాక్యూమ్) ~ 1.0MPa |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
0℃ ~ +60℃ |
|
బాడీ మెటీరియల్ |
PBT |
|
సీల్ మెటీరియల్ |
NBR నైట్రైల్ రబ్బరు |
|
అనుకూల గొట్టాలు |
PU ట్యూబ్, PA నైలాన్ ట్యూబ్ |
• గొట్టాలను చతురస్రంగా మరియు నిలువుగా కత్తిరించండి, కూర్చునే వరకు పూర్తిగా అమర్చండి.
• ట్యూబ్‌ని తీసివేయడానికి: ముందుగా విడుదల రింగ్‌ని నొక్కి, ఆపై ట్యూబ్‌లను బయటకు లాగండి.
• KQ2X: 1 ఇన్లెట్, 2 అవుట్‌లెట్‌లు (Y-టైప్ 2-వే స్ప్లిటర్)
• KQ2XD: 1 ఇన్లెట్, 4 అవుట్‌లెట్‌లు (క్రాస్ 4-వే స్ప్లిటర్)
• ఆటోమేషన్‌లో బహుళ చూషణ కప్పుల కోసం వాక్యూమ్ సర్క్యూట్ పంపిణీ
• చిన్న జిగ్‌లు, 3C & ప్యాకేజింగ్ పరికరాల కోసం గాలికి సంబంధించిన శాఖ
• బహుళ-స్టేషన్ సూక్ష్మ వాక్యూమ్ మాడ్యూల్స్ కోసం కాంపాక్ట్ మానిఫోల్డ్
• తగ్గిన పాదముద్రతో రోబోటిక్ ఎండ్ ఎఫెక్టార్ ఎయిర్ లైన్ విభజన
