బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC KQ2N సమానమైన స్టెమ్ స్ట్రెయిట్ వన్-టచ్ ఫిట్టింగ్
KQ2N అనేది స్టెమ్-స్టైల్ స్ట్రెయిట్ న్యూమాటిక్ ఫిట్టింగ్. ఒక చివర మగ థ్రెడ్ లేదా కాండం, మరొక చివర PU/PA గాలి గొట్టాలను అంగీకరిస్తుంది. ఇది SMC KQ2N సిరీస్ వన్-టచ్ ఫిట్టింగ్‌లకు ప్రత్యక్ష ప్రత్యామ్నాయం. గాలికి సంబంధించిన సర్క్యూట్లు మరియు వాక్యూమ్ పైప్‌లైన్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది. టూల్-ఫ్రీ ఇన్‌స్టాలేషన్, ట్యూబ్‌లను త్వరగా ఇన్‌సర్ట్ చేయడానికి లేదా తీసివేయడానికి రిలీజ్ కాలర్‌ని నొక్కండి.
నాలుగు నిర్మాణ రకాలు అందుబాటులో ఉన్నాయి:
మగ థ్రెడ్ కాండం రకం (M థ్రెడ్: M5)
మగ థ్రెడ్ కాండం రకం (ఇంపీరియల్ టేపర్ R థ్రెడ్: 1/8,1/4,3/8)
• సమాన వ్యాసం కలిగిన కాండం నేరుగా (-99 ప్రత్యయం): ఒకే OD కాండంతో రెండు చివరలు
• కాండం నేరుగా అమర్చడం తగ్గించడం: పరిమాణం పరివర్తన కోసం వేర్వేరు బయటి వ్యాసాలతో రెండు కాండం
ఉదాహరణ: KQ2N04-M5
• KQ2N: సిరీస్ కోడ్, కాండం రకం నేరుగా అమర్చడం
• 04: పుష్-ఇన్ వైపు ట్యూబ్ బయటి వ్యాసం Φ4mm
• M5 / 01S / 02S: మగ థ్రెడ్ స్పెసిఫికేషన్
• -99: సమాన వ్యాసం కలిగిన కాండం నేరుగా అమర్చడం
• 04-06: కాండం అమర్చడం తగ్గించడం, ①Φ4 → ②Φ6
|
కోడ్ విభాగం |
వివరణ |
|
KQ2N |
సిరీస్ కోడ్: స్టెమ్ రకం నేరుగా పుష్-ఇన్ ఫిట్టింగ్ |
|
04/06/08/10/12/16 |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
M5 |
మెట్రిక్ మగ థ్రెడ్ M5×0.8 |
|
01S/02S/03S |
ఇంపీరియల్ R టేపర్ థ్రెడ్: R1/8, R1/4, R3/8 |
|
-99 |
సమాన వ్యాసం కలిగిన కాండం నేరుగా అమర్చడం, రెండు చివరలు ఒకే OD |
|
ద్వంద్వ అంకెలు ఉదా.04-06 |
కాండం అమరికను తగ్గించడం: ① ఇన్లెట్ OD, ② అవుట్‌లెట్ OD |
|
అంశం |
పరామితి |
|
వర్తించే గొట్టాలు |
PU పాలియురేతేన్ ట్యూబ్, PA నైలాన్ ట్యూబ్ |
|
ఆపరేటింగ్ ఒత్తిడి |
0~1.0MPa, వాక్యూమ్ నెగటివ్ ప్రెజర్ సర్క్యూట్‌కు అనుకూలంగా ఉంటుంది |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
0℃ ~ +60℃ |
|
బాడీ మెటీరియల్ |
ప్లాస్టిక్ శరీరం; నికెల్ పూతతో కూడిన ఇత్తడి థ్రెడ్ భాగం, తుప్పు నిరోధకత |
|
సీలింగ్ పనితీరు |
అద్భుతమైన థ్రెడ్ సీలింగ్ |
|
కనెక్షన్ పద్ధతి |
పుష్-ఇన్; ట్యూబ్‌ను విడదీయడానికి ప్రెస్ రిలీజ్ కాలర్ |

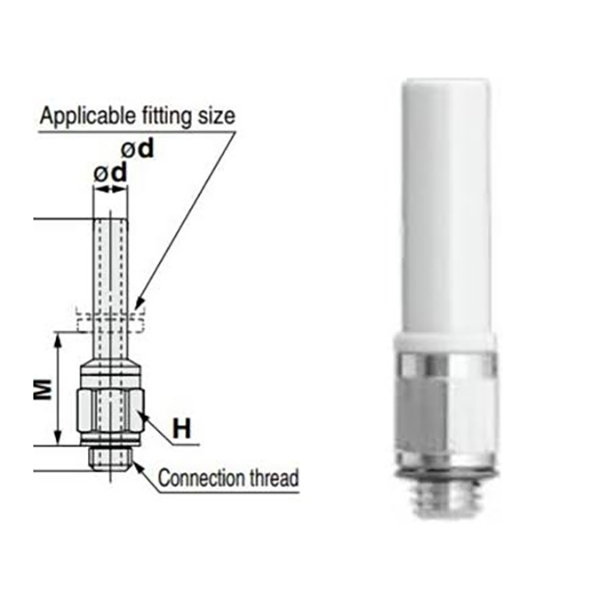

4.1 మెట్రిక్ M మేల్ థ్రెడ్ వెర్షన్
|
మోడల్ |
థ్రెడ్ |
ట్యూబ్ ΦD |
|
KQ2N04-M5 |
M5×0.8 |
Φ4 |
|
KQ2N06-M5 |
M5×0.8 |
Φ6 |

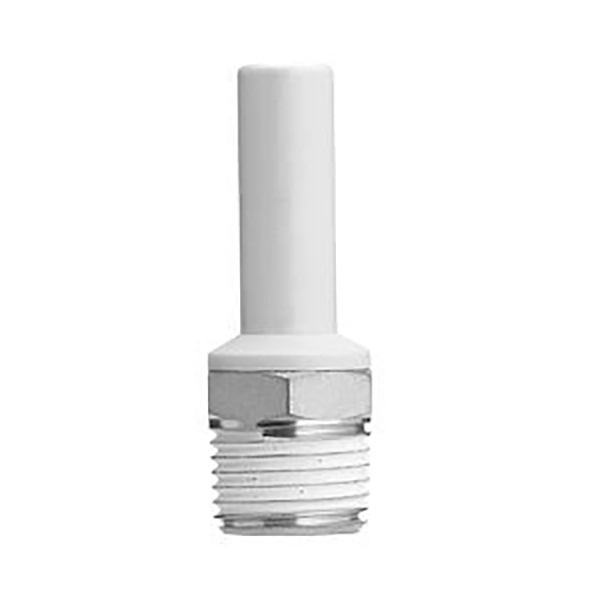

4.2 ఇంపీరియల్ R టేపర్ మేల్ థ్రెడ్ వెర్షన్
|
మోడల్ |
థ్రెడ్ R |
ట్యూబ్ ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

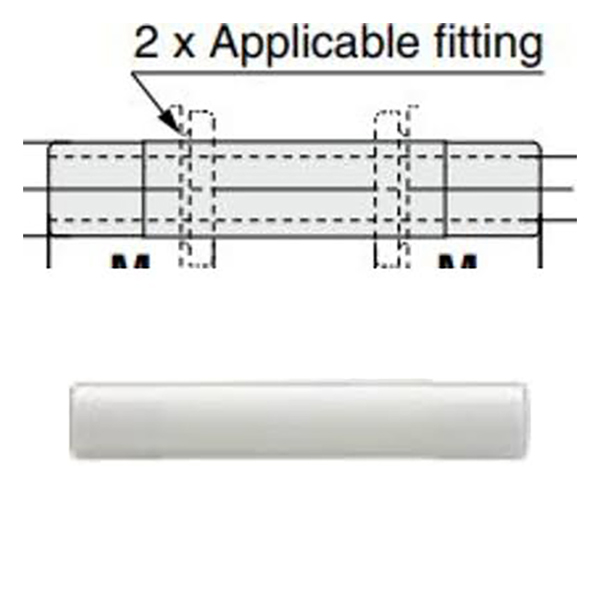

4.3 సమాన వ్యాసం కలిగిన కాండం స్ట్రెయిట్ (-99 సిరీస్)
|
మోడల్ |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

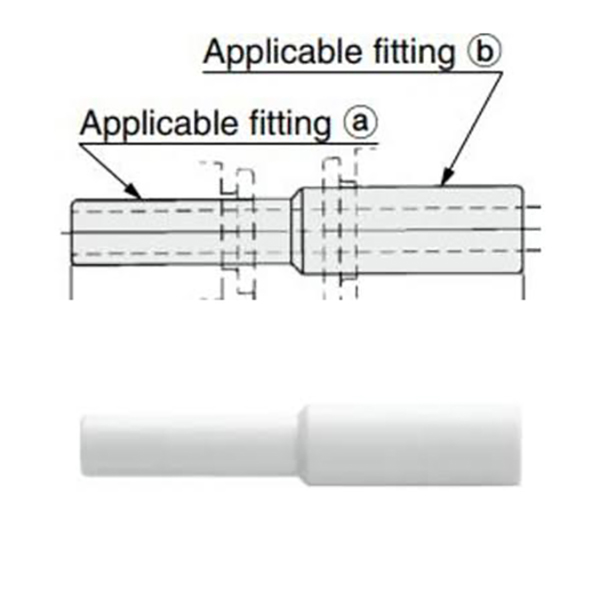

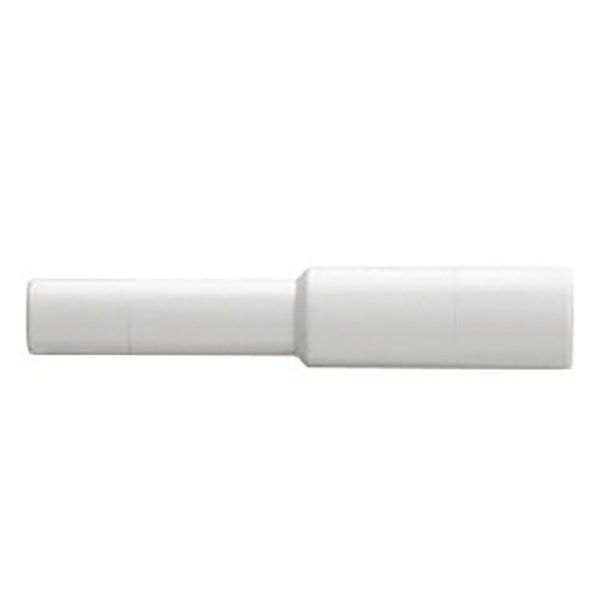

4.4 స్టెమ్ స్ట్రెయిట్ ఫిట్టింగ్ తగ్గించడం
|
మోడల్ |
① కాండం OD |
② కాండం OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
తుప్పు నిరోధకత మరియు నమ్మకమైన థ్రెడ్ సీలింగ్ కోసం నికెల్ పూతతో కూడిన ఇత్తడి దారంతో ప్లాస్టిక్ బాడీ
• PU పాలియురేతేన్ ఎయిర్ ట్యూబ్ మరియు PA నైలాన్ ట్యూబ్‌తో అనుకూలమైనది
రేటింగ్ పని ఒత్తిడి 0~1.0MPa, వాక్యూమ్ నెగటివ్ ప్రెజర్ సర్క్యూట్‌లకు అనుకూలం
• ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: 0℃ ~ +60℃
• సరళమైన అసెంబ్లీ: ట్యూబ్ ముగింపును మృదువుగా ఉంచండి మరియు నేరుగా చొప్పించండి; వేరుచేయడం కోసం గొట్టాలను బయటకు తీయడానికి ఫ్రంట్ రిలీజ్ కాలర్ నొక్కండి
ఆటోమేషన్ మెషినరీ, రోబోటిక్ ఆర్మ్స్, వాక్యూమ్ అడ్సార్ప్షన్ సిస్టమ్స్, న్యూమాటిక్ ఫిక్స్చర్స్, ఎయిర్ కంప్రెసర్ పైపింగ్. దిగుమతి చేసుకున్న SMC KQ2N సిరీస్ ఫిట్టింగ్‌ల కోసం ప్రత్యక్ష భర్తీ.
