బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH IS10 సిరీస్ అనేది నాన్-కాంటాక్ట్ రీడ్ ట్యూబ్ (డ్రై రీడ్) మెకానికల్ ప్రెజర్ స్విచ్, స్టాండర్డ్ న్యూమాటిక్ సర్క్యూట్ల కోసం ప్రాథమిక పీడన పర్యవేక్షణ భాగం. సాధారణ కాంపాక్ట్ నిర్మాణం మరియు అల్ట్రా-విశ్వసనీయ దీర్ఘ-చక్రం పనితీరును కలిగి ఉంటుంది, ఇది నిజ-సమయ గాలి ఒత్తిడి గుర్తింపు మరియు ఇంటర్లాక్ సిగ్నల్ అవుట్పుట్ కోసం FRL ఎయిర్ ఫిల్టర్ రెగ్యులేటర్ లూబ్రికేటర్ త్రీ-యూనిట్లతో విస్తృతంగా సరిపోలింది.
1. ఆపరేటింగ్ ప్రిన్సిపల్
-- కంప్రెస్డ్ ఎయిర్ పిస్టన్ను స్ప్రింగ్ టెన్షన్కు వ్యతిరేకంగా నెట్టివేస్తుంది, పిస్టన్పై అంతర్నిర్మిత అయస్కాంతం మాగ్నెటిక్ ట్రిగ్గర్ మరియు సర్క్యూట్ కండక్షన్ను పూర్తి చేయడానికి రీడ్ ట్యూబ్కు దగ్గరగా కదులుతుంది. గాలి పీడనం రీసెట్ థ్రెషోల్డ్ కంటే తగ్గినప్పుడు, స్ప్రింగ్ పిస్టన్ను వెనక్కి నెట్టివేస్తుంది, అయస్కాంతం రీడ్ ట్యూబ్ నుండి దూరంగా కదులుతుంది మరియు సర్క్యూట్ కట్ అవుతుంది.
2. కోర్ స్ట్రక్చరల్ పార్ట్స్
-- ఇంటిగ్రేటెడ్ శాశ్వత అయస్కాంతంతో పిస్టన్: వాయు పీడన స్థానభ్రంశాన్ని గ్రహిస్తుంది
-- రీడ్ ట్యూబ్ (డ్రై రీడ్ స్విచ్): నాన్-కాంటాక్ట్ మాగ్నెటిక్ యాక్చుయేషన్, జీరో మెకానికల్ కాంటాక్ట్ రాపిడి
-- ప్రెజర్ సర్దుబాటు స్క్రూ: స్క్రూడ్రైవర్తో మాన్యువల్ సెట్ ట్రిగ్గర్ థ్రెషోల్డ్
-- మెకానికల్ గ్రాడ్యుయేట్ వీక్షణ విండో: MPa యూనిట్లో ప్రీసెట్ ప్రెజర్ విలువ యొక్క ప్రత్యక్ష రీడౌట్
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| గరిష్ట ఆపరేటింగ్ ఒత్తిడి |
0.7 MPa |
| సర్దుబాటు చేయగల పీడన పరిధి |
ప్రామాణికం: 0.1 ~ 0.4 MPa; ఐచ్ఛిక విస్తృత పరిధి: 0.1 ~ 0.6 MPa |
| హిస్టెరిసిస్ డెడ్ బ్యాండ్ |
≤ 0.08 MPa |
| రిపీట్ పొజిషనింగ్ ఖచ్చితత్వం |
± 0.05 MPa |
| సంప్రదింపు రేటింగ్ |
1A, AC/DC 100V కింద వర్తిస్తుంది |
| ఎలక్ట్రికల్ సర్వీస్ లైఫ్ |
5 మిలియన్ మారే చక్రాలు |
| రక్షణ గ్రేడ్ |
IP40 డస్ట్ప్రూఫ్ |
| పోర్ట్ థ్రెడ్ పరిమాణం |
R1/8 (మోడల్ IS10-01S) |
| కేబుల్ అవుట్లెట్ |
ప్రామాణిక 0.5m డైరెక్ట్ లీడ్ వైర్; ఐచ్ఛికం 3m / 5m పొడిగించిన కేబుల్ |
| పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత |
-5 ~ 60℃ (ఎయిర్ పైప్లైన్ లోపల ఐసింగ్ లేదు) |

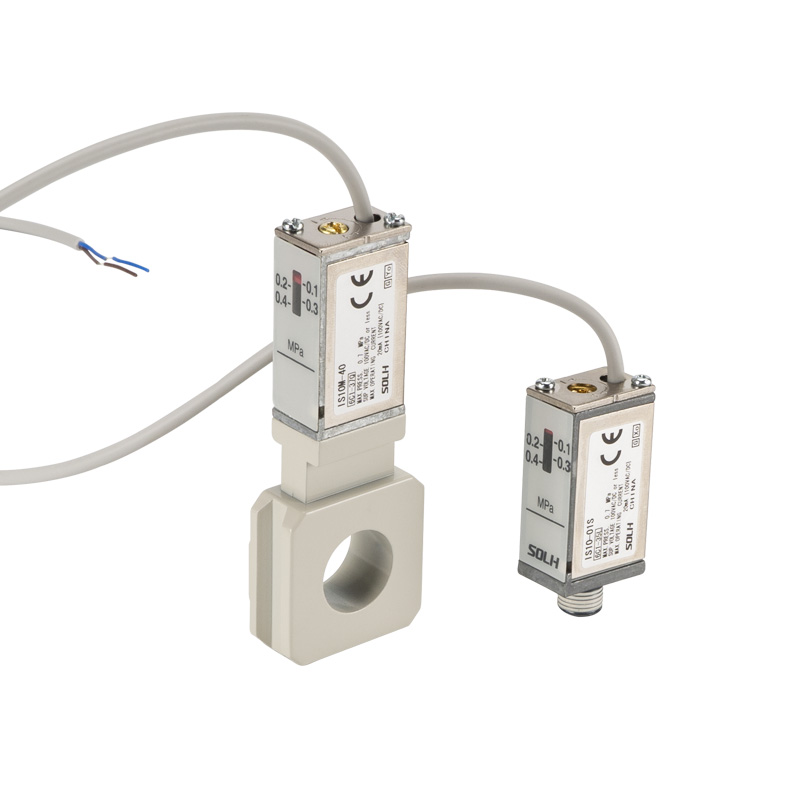

విభిన్న లేఅవుట్ డిమాండ్ల కోసం రెండు ప్రధాన స్రవంతి సంస్థాపన నిర్మాణాలు:

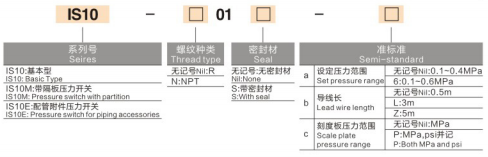

1. ఇన్లైన్ థ్రెడ్ మౌంట్ రకం (IS10-01S)
-- R1/8 థ్రెడ్ పోర్ట్ ద్వారా డైరెక్ట్ స్క్రూ ఇన్స్టాలేషన్, సింగిల్ సిలిండర్, సోలనోయిడ్ వాల్వ్ అవుట్లెట్ మరియు మినీ వ్యక్తిగత ఎయిర్ సర్వీస్ యూనిట్లకు అనుకూలంగా ఉంటుంది.
2. మానిఫోల్డ్ బేస్ మౌంట్ రకం (IS10M / IS10E)
-- IS10M పక్కపక్కన స్క్వేర్ క్లాంపింగ్ బేస్తో అమర్చబడి, అదనపు అడాప్టర్ ఫిట్టింగ్లు లేకుండా SMC స్టాండర్డ్ AC మాడ్యులర్ FRL త్రీ-యూనిట్లపై నేరుగా క్లిప్ చేయబడి, క్యాబినెట్ అంతర్గత ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది.
1. జీరో మెకానికల్ కాంటాక్ట్ వేర్
-- నాన్-కాంటాక్ట్ మాగ్నెటిక్ రీడ్ ట్రిగ్గరింగ్, కాంటాక్ట్ పాయింట్ వద్ద ఎలక్ట్రిక్ స్పార్క్ లేదు; IS3000 వంటి సాంప్రదాయ మెకానికల్ మైక్రో-కాంటాక్ట్ ప్రెజర్ స్విచ్ల కంటే సేవా జీవితం 5~10 రెట్లు ఎక్కువ.
2. సహజమైన ఆఫ్లైన్ ఒత్తిడి క్రమాంకనం
-- సైడ్ బిల్ట్-ఇన్ MPa గ్రాడ్యుయేట్ స్కేల్ విండో, స్క్రూడ్రైవర్తో సెట్టింగ్ స్క్రూను సర్దుబాటు చేయండి; సైట్లో విద్యుత్ సరఫరా లేకుండా ఒత్తిడి థ్రెషోల్డ్ను సెట్ చేయవచ్చు.
3. యూనివర్సల్ AC & DC లోడ్ అనుకూలత
-- 100V కంటే తక్కువ ఉన్న అన్ని AC/DC వోల్టేజ్లకు మద్దతు ఇస్తుంది, మినియేచర్ సోలనోయిడ్ వాల్వ్లను నేరుగా డ్రైవ్ చేయవచ్చు లేదా ఇంటర్మీడియట్ రిలే లేకుండా PLC యొక్క డిజిటల్ ఇన్పుట్ టెర్మినల్లను కనెక్ట్ చేయవచ్చు.
4. సూక్ష్మ తేలికైన కాంపాక్ట్ డిజైన్
-- పాత తరం IS1000 సిరీస్ కంటే 16% తేలికైన మరియు 11% చిన్న వాల్యూమ్, అత్యంత సమగ్రమైన ఇరుకైన ఆటోమేటెడ్ పరికరాల లేఅవుట్కు ఖచ్చితంగా సరిపోతుంది.
1. ప్రధాన గాలి మూలం అల్ప పీడన పర్యవేక్షణ & అలారం
-- FRL మూడు-యూనిట్ల అవుట్లెట్లో ఇన్స్టాల్ చేయబడింది; న్యూమాటిక్ వైబ్రేటర్లు మరియు నాకింగ్ హామర్లను తగినంత థ్రస్ట్ డ్యామేజ్ నుండి రక్షించడానికి సరఫరా ఒత్తిడి 0.4MPa కంటే తక్కువగా ఉన్నప్పుడు ఇంటర్లాక్ అలారం సిగ్నల్ను పంపుతుంది.
2. సిలిండర్ పూర్తి-స్ట్రోక్ స్థానం నిర్ధారణ
-- సిలిండర్ పూర్తిగా విస్తరించినప్పుడు, తదుపరి ఉత్పత్తి స్టేషన్ చర్య యొక్క సీక్వెన్షియల్ ఇంటర్లాక్ కోసం అవుట్పుట్ ట్రిగ్గర్ సిగ్నల్కు ఛాంబర్ ఒత్తిడి ప్రీసెట్ విలువకు పెరుగుతుంది.
3. వైబ్రేటర్ సర్క్యూట్ భద్రతా రక్షణ
-- రియల్ టైమ్ మానిటర్ పని చేసే గాలి ఒత్తిడి; ఒత్తిడి థ్రెషోల్డ్ కంటే తక్కువగా ఉన్నప్పుడు త్వరిత ఎగ్జాస్ట్ వాల్వ్ యొక్క విద్యుత్ సరఫరాను నిలిపివేయండి, బలహీనమైన కంపన శక్తి వల్ల కలిగే వైబ్రేటర్ బర్న్అవుట్ను నివారించండి.
SOLH IS10 సిరీస్ నాన్-కాంటాక్ట్ రీడ్ ట్యూబ్ ప్రెజర్ స్విచ్ ఇన్లైన్ థ్రెడ్ మౌంట్ మరియు FRL మానిఫోల్డ్ క్లిప్-ఆన్ వేరియంట్లను అందిస్తుంది, ఇందులో 0.1~0.6MPa సర్దుబాటు పరిధి, 5 మిలియన్ల సుదీర్ఘ సైకిల్ సర్వీస్ లైఫ్ మరియు ఆఫ్లైన్ ప్రెజర్ క్యాలిబ్రేషన్, సిలిండర్, వైబ్రేటర్ మరియు సాధారణ ఆటోమేటిక్ సర్క్యులేషన్ కోసం ఆదర్శవంతమైన తక్కువ-ధర కాంపాక్ట్ ఎయిర్ ప్రెజర్ మానిటరింగ్ సెన్సార్.
