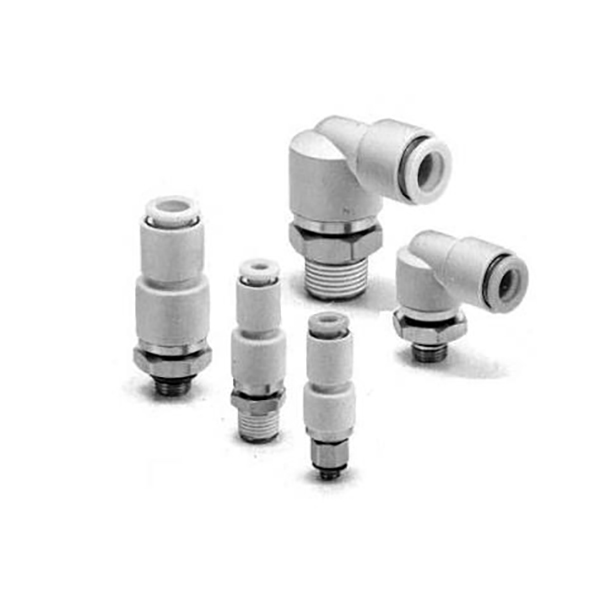

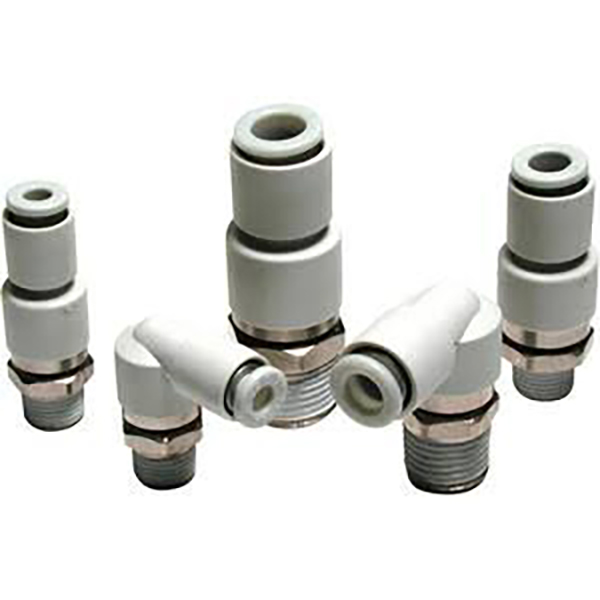

KS / KX సిరీస్ స్వివెల్ రోటరీ పుష్-ఇన్ ఫిట్టింగ్‌లు

SOLH KS / KX సిరీస్ స్వివెల్ రోటరీ పుష్-ఇన్ ఫిట్టింగ్‌లు

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | 360° రొటేటింగ్ న్యూమాటిక్ రోటరీ యూనియన్

1. ఉత్పత్తి అవలోకనం

  KS / KX సిరీస్‌లు 360° నిరంతర భ్రమణ కోసం రూపొందించబడిన రోటరీ స్వివెల్ పుష్-ఇన్ ఫిట్టింగ్‌లు మరియు రోబోటిక్ మానిప్యులేటర్‌లు, రోటరీ టేబుల్‌లు మరియు ఆసిలేటింగ్ సిలిండర్ ఎండ్‌ల వంటి డోలనం చేసే అప్లికేషన్‌లు. అవి కదలిక సమయంలో గాలి గొట్టాలు చిక్కుకోకుండా, మెలితిప్పినట్లు లేదా వేరుగా లాగబడకుండా నిరోధిస్తాయి.

     • KS = ప్రామాణిక స్వివెల్ రకం (సింగిల్ బాల్ బేరింగ్)

     • KX = హై-స్పీడ్ స్వివెల్ రకం (డ్యూయల్ బాల్ బేరింగ్స్)

2. ప్రధాన వ్యత్యాసం: KS vs KX

     • KS ప్రామాణిక రకం: సింగిల్ బాల్ బేరింగ్, తక్కువ టార్క్. గరిష్ట వేగం: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). మధ్యస్థ-తక్కువ వేగం డోలనం & అడపాదడపా భ్రమణానికి అనుకూలం.

     • KX హై-స్పీడ్ రకం: డ్యూయల్ బాల్ బేరింగ్‌లు, అల్ట్రా-తక్కువ టార్క్, సున్నితమైన భ్రమణ. గరిష్ట వేగం: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). నిరంతర హై-స్పీడ్ రొటేషన్ మరియు తరచుగా డోలనం కోసం అనుకూలం.

3. కోర్ ఫీచర్లు

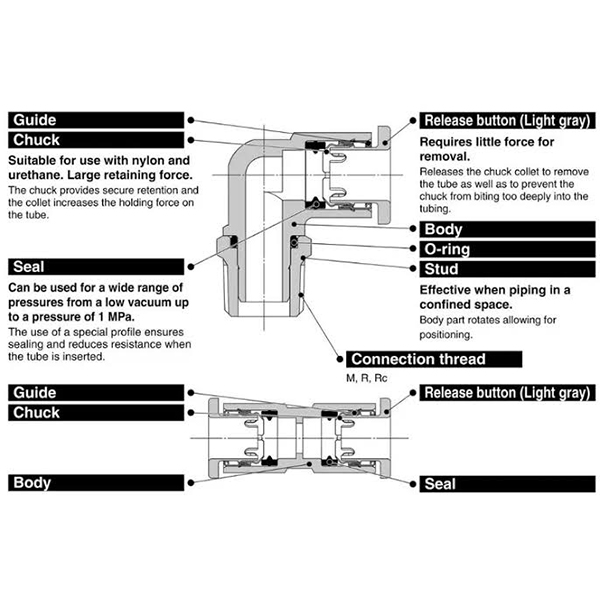

     • ✅ 360° ఉచిత భ్రమణం: అంతర్నిర్మిత బేరింగ్ అసెంబ్లీ గొట్టాల నాటింగ్ మరియు తిరిగే చివరల్లో మెలితిప్పినట్లు తొలగిస్తుంది.

     • ✅ తక్కువ భ్రమణ టార్క్: 0.006 మాత్రమే～0.5 MPa వద్ద 0.022 N·m, చలన అక్షాలపై కనీస అదనపు లోడ్.

     • ✅ వ్యతిరేక భ్రమణ అంతర్గత నిర్మాణం: ట్యూబ్‌లు ఫిట్టింగ్‌తో కలిసి తిప్పకుండా నిరోధిస్తుంది మరియు ట్యూబ్ సేవా జీవితాన్ని పొడిగిస్తుంది.

     • ✅ రాగి రహిత నిర్మాణం: ఎలక్ట్రోలెస్ నికెల్ ప్లేటింగ్, రాగి-నిరోధిత పరిసరాలలో (సెమీకండక్టర్, ఫుడ్ ప్రాసెసింగ్, మెడికల్) ఉపయోగించవచ్చు.

     • ✅ పుష్-టు-కనెక్ట్: φ4/φ6/φ8/φ10/φ12 PU, నైలాన్ & సాఫ్ట్ నైలాన్ ట్యూబ్‌లకు అనుకూలమైనది. చొప్పించడంపై స్వీయ-లాక్, త్వరిత విడుదల కోసం కాలర్ నొక్కండి.

     • ✅ వాక్యూమ్ అనుకూలమైనది: −100 kPa ~ 1.0 MPa (చిన్న స్వాభావిక లీకేజీ కారణంగా క్రిటికల్ వాక్యూమ్ హోల్డింగ్ కోసం సిఫార్సు చేయబడలేదు).

     • ✅ థ్రెడ్ ప్రీ-కోటెడ్ సీలెంట్ (S ప్రత్యయం): ప్రామాణిక ఎంపిక; సంస్థాపన సమయంలో PTFE టేప్ అవసరం లేదు.

4. మోడల్ పేరు & ఉదాహరణలు

  KS స్టాండర్డ్ సిరీస్

     • KSH06-02S: స్ట్రెయిట్ (H), φ6 ట్యూబ్, R1/4 థ్రెడ్, ప్రీ-అప్లైడ్ సీలెంట్ (S)

     • KSL08-01S: ఎల్బో (L), φ8 ట్యూబ్, R1/8 థ్రెడ్, ప్రీ-అప్లైడ్ సీలెంట్ (S)

  KX హై-స్పీడ్ సిరీస్

     • KXH04-M5: స్ట్రెయిట్ (H), φ4 ట్యూబ్, M5×0.8 మెట్రిక్ థ్రెడ్

     • KXL10-03S: ఎల్బో (L), φ10 ట్యూబ్, R3/8 థ్రెడ్, ప్రీ-అప్లైడ్ సీలెంట్ (S)

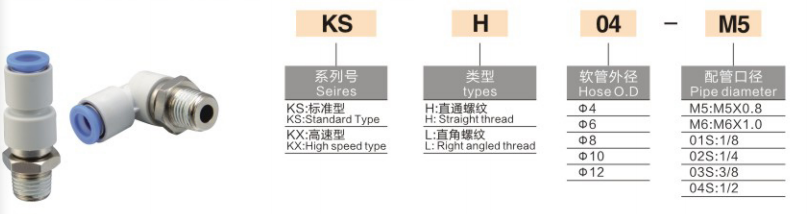

  నామకరణ నియమం

5. సాంకేతిక లక్షణాలు

సాధారణ పారామితులు

భ్రమణ టార్క్ @ 0.5 MPa (N·m)

గరిష్ట భ్రమణ వేగం (rpm)

6. అప్లికేషన్ దృశ్యాలు

     1. రోబోట్ మణికట్టు / జాయింట్: తిరిగే రోబోట్ ఎండ్ ఎఫెక్టర్‌లపై ట్యూబ్‌లు చిక్కుకోకుండా నిరోధించండి.

     2. రోటరీ ఇండెక్స్ టేబుల్స్: హై-స్పీడ్ టర్న్ టేబుల్స్ కోసం నిరంతర 360° గాలి సరఫరా.

     3. ఆసిలేటింగ్ సిలిండర్ చివరలు: ఎయిర్ లైన్‌లపై ట్విస్టింగ్ ఒత్తిడిని విడుదల చేయడానికి రాకర్ & ఫ్లిప్ మెకానిజమ్స్.

     4. సాధారణ ఆటోమేషన్: తరచుగా డోలనం మరియు అడపాదడపా భ్రమణంతో వాయు యూనిట్లు.

7. KS / KX vs సాధారణ KQ పుష్-ఇన్ ఫిట్టింగ్‌లు

8. ఎంపిక గైడ్

     • తక్కువ-వేగం డోలనం (≤500 rpm) →KS, మెరుగైన ఖర్చు-పనితీరు

     • నిరంతర హై-స్పీడ్ రొటేషన్ (>500 rpm) →KX, సుదీర్ఘ సేవా జీవితం కోసం డ్యూయల్ బేరింగ్

     • రాగి రహిత & వాక్యూమ్-సెన్సిటివ్ పరిసరాలు → KS / KXని ఇష్టపడండి
