బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | KQ2T టీ & క్రాస్ వన్-టచ్ న్యూమాటిక్ ఫిట్టింగ్‌లు
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T సిరీస్ SOLH ఫుల్ KQ2 న్యూమాటిక్ వన్-టచ్ ఫిట్టింగ్ ఫ్యామిలీకి చెందినది, 3-వే మరియు 4-వే ఎయిర్ పైప్‌లైన్ బ్రాంచింగ్ కోసం టూల్-ఫ్రీ క్విక్ ప్లగ్-అండ్-ప్లే డిజైన్‌ను కలిగి ఉంటుంది. ఈ ఉత్పత్తి శ్రేణి T-టైప్ టీ మరియు క్రాస్-టైప్ ఫోర్-వే ఫిట్టింగ్‌లను కవర్ చేస్తుంది, ఇందులో సమానమైన వ్యాసం, తగ్గింపు, మగ థ్రెడ్ (ఇంపీరియల్/మెట్రిక్) వెర్షన్‌లు విభిన్న వాయు సర్క్యూట్ డైవర్షన్ మరియు పైప్‌లైన్ కనెక్షన్ డిమాండ్‌లను అందిస్తాయి.
ఉప-నమూనా వర్గీకరణ:
KQ2T: T-రకం 3-పోర్ట్ టీ ఫిట్టింగ్ (సమాన వ్యాసం / తగ్గించడం / బాహ్య థ్రెడ్ రకం)

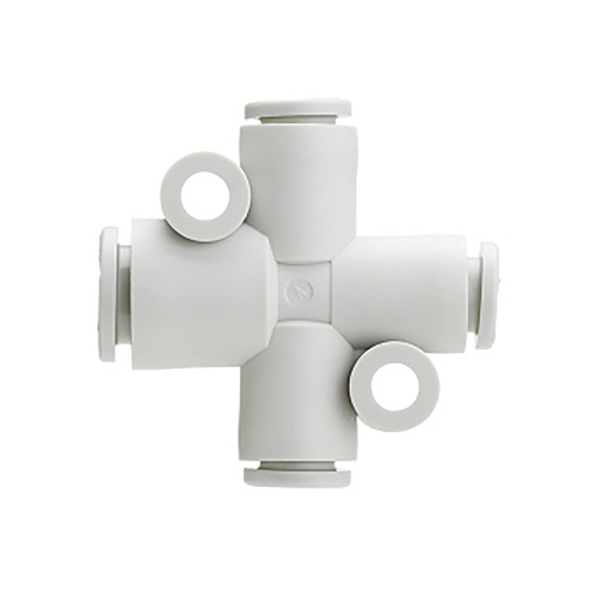

KQ2TW: క్రాస్ 4-వే ఫిట్టింగ్ (అన్ని పోర్టులకు సమాన వ్యాసం)
KQ2TX: క్రాస్ 4-వే ఫిట్టింగ్ (1వ తగ్గించే స్పెసిఫికేషన్)
KQ2TY: క్రాస్ 4-వే ఫిట్టింగ్ (2వ తగ్గించే స్పెసిఫికేషన్)
కోర్ మెటీరియల్ & పనితీరు: అధిక-బలం PBT ప్లాస్టిక్ బాడీ, స్టెయిన్‌లెస్ స్టీల్ నిలుపుకునే పంజాలు, NBR నైట్రైల్ రబ్బరు సీల్ రింగులు. PU మరియు PA నైలాన్ న్యూమాటిక్ ట్యూబ్‌లతో పూర్తిగా అనుకూలంగా ఉంటుంది, వాక్యూమ్ నెగటివ్ ప్రెజర్ మరియు కంప్రెస్డ్ ఎయిర్ పాజిటివ్ ప్రెజర్ న్యూమాటిక్ సర్క్యూట్‌లు రెండింటికీ అనుకూలం, ఆటోమేటెడ్ పరికరాలు మరియు రోబోటిక్ ఎయిర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.

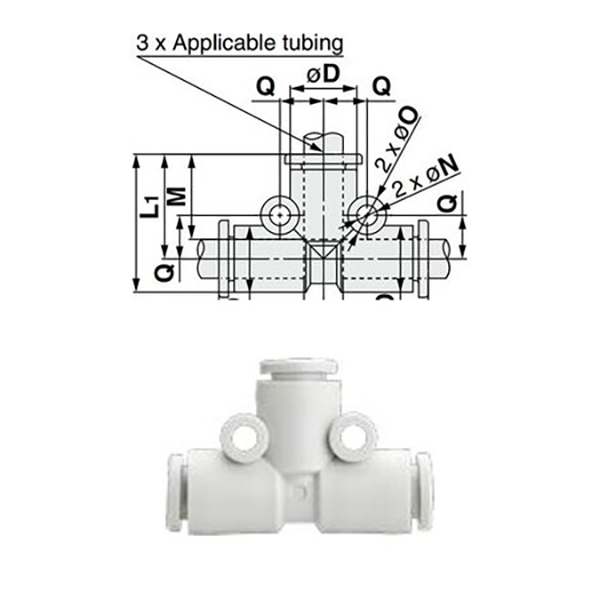

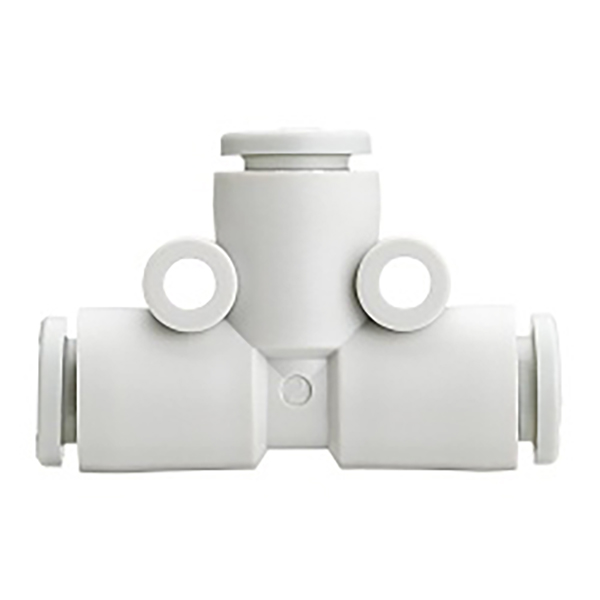

2.1 సమాన వ్యాసం టీ (KQ2T□□-00, థ్రెడ్‌లెస్ 3-వే అదే పరిమాణం)
మూడు పోర్ట్‌లు ఒకే ట్యూబ్ వ్యాసాన్ని స్వీకరించాయి, థ్రెడ్ డిజైన్ లేదు, ఒకే-స్పెక్ న్యూమాటిక్ పైప్‌లైన్‌ల సమాన గాలి మళ్లింపు కోసం అంకితం చేయబడింది.
|
మోడల్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

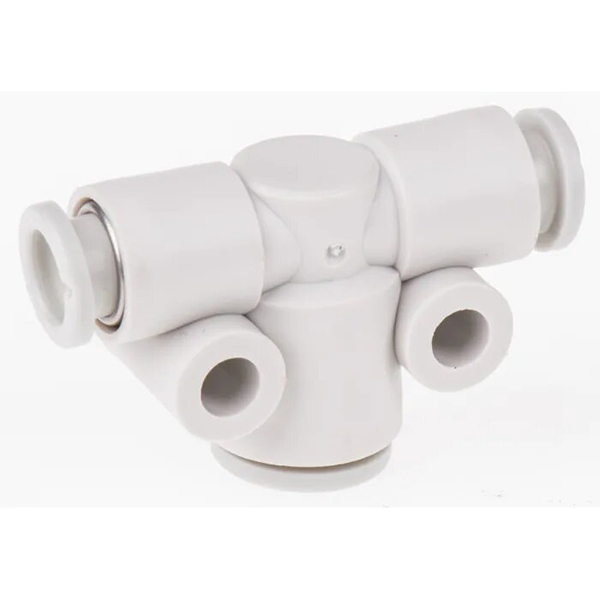

2.2 టీని తగ్గించడం (KQ2T①-②, డ్యూయల్-సైజ్ పైప్‌లైన్ మార్పిడి)
రెండు వైపుల పోర్ట్‌లు ① వ్యాసాన్ని స్వీకరిస్తాయి, మధ్య ఎగువ పోర్ట్ ② వ్యాసాన్ని స్వీకరిస్తుంది, పైప్‌లైన్ మార్పిడి మరియు విభిన్న-క్యాలిబర్ న్యూమాటిక్ ట్యూబ్‌ల ప్రవాహ పంపిణీకి ఉపయోగించబడుతుంది.
|
మోడల్ |
సైడ్ పోర్ట్ ΦD ① (mm) |
మిడిల్ పోర్ట్ ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

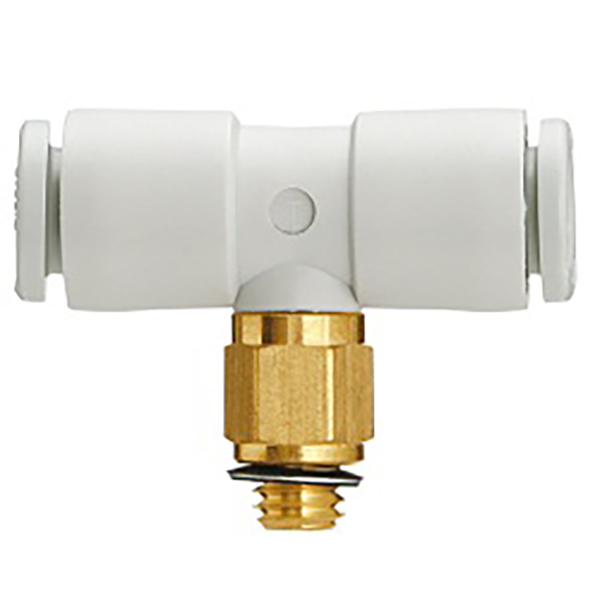

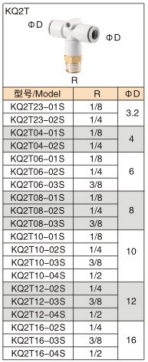

2.3 ఇంపీరియల్ R టేపర్ మేల్ థ్రెడ్ టీ
ట్యూబ్ ఇన్సర్షన్ కోసం రెండు వైపుల పోర్ట్‌లు, న్యూమాటిక్ వాల్వ్‌లు, సిలిండర్‌లు మరియు ఇతర భాగాలతో థ్రెడ్ కనెక్షన్ కోసం ఇంపీరియల్ R టేపర్ మేల్ థ్రెడ్‌తో మిడిల్ పోర్ట్.
|
మోడల్ |
R థ్రెడ్ స్పెక్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

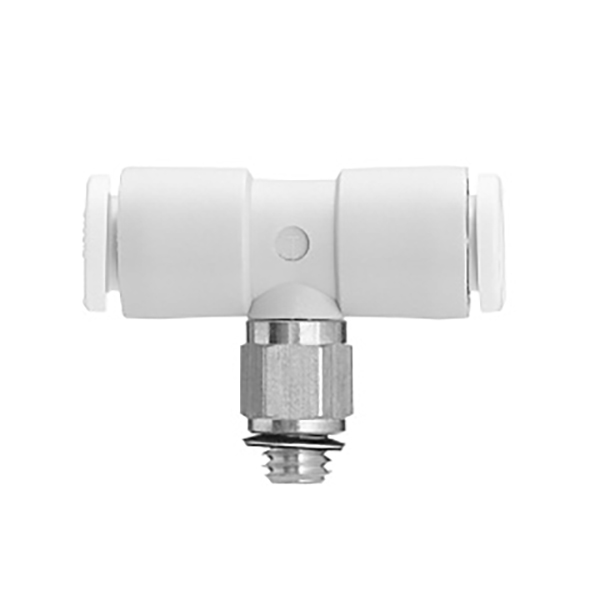

2.4 మెట్రిక్ ఫైన్ థ్రెడ్ మగ టీ
ట్యూబ్ ఇన్సర్షన్ కోసం రెండు వైపుల పోర్ట్‌లు, మెట్రిక్ ఫైన్ మేల్ థ్రెడ్‌తో మిడిల్ పోర్ట్, సూక్ష్మ వాయు భాగాలు మరియు ప్రెసిషన్ ఆటోమేషన్ ఎక్విప్‌మెంట్ పైపింగ్‌కు అనుకూలం.
|
మోడల్ |
మెట్రిక్ థ్రెడ్ స్పెక్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

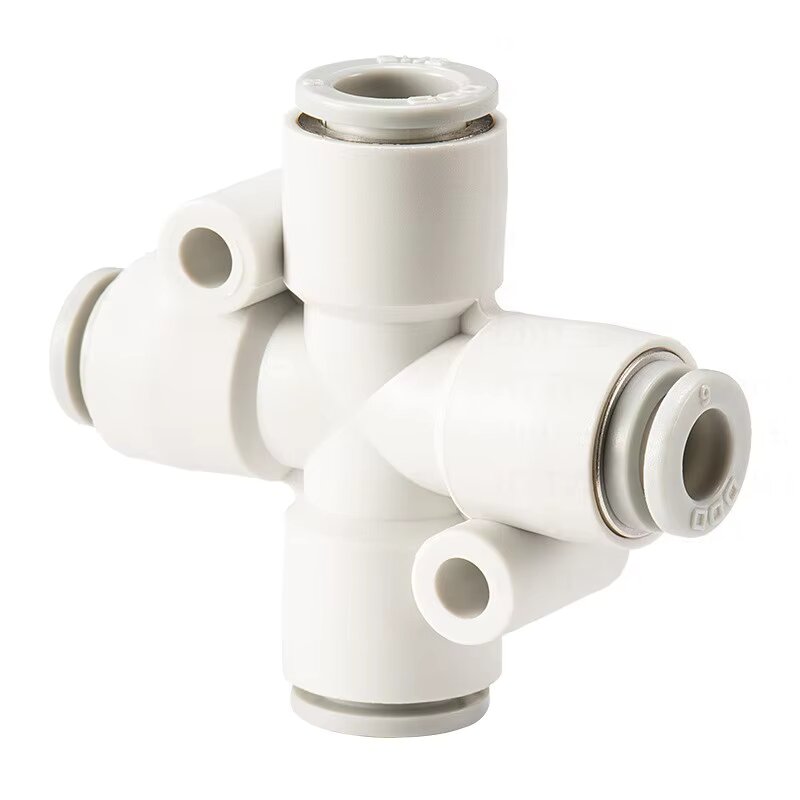

3.1 KQ2TW సమాన వ్యాసం క్రాస్ ఫిట్టింగ్ (4 పోర్ట్‌లు ఒకే పరిమాణం)
|
మోడల్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

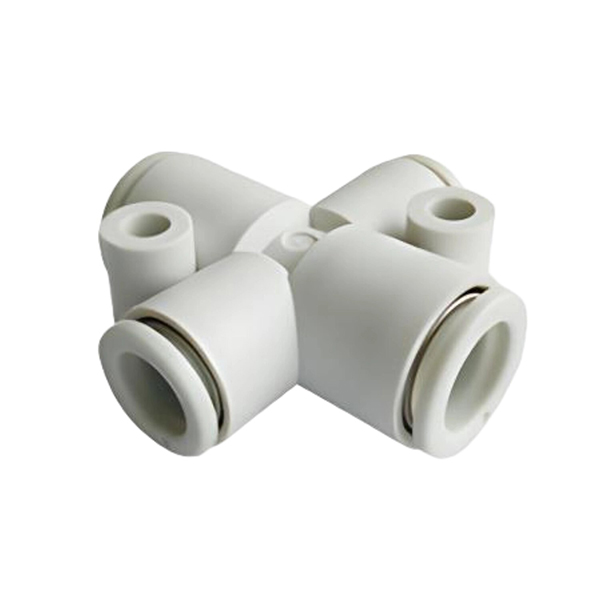

3.2 KQ2TX తగ్గించడం క్రాస్ ఫిట్టింగ్ (రకం 1)
|
మోడల్ |
పోర్ట్ ΦD ① (మిమీ) |
పోర్ట్ ΦD ② (మిమీ) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY తగ్గింపు క్రాస్ ఫిట్టింగ్ (రకం 2)
|
మోడల్ |
పోర్ట్ ΦD ① (మిమీ) |
పోర్ట్ ΦD ② (మిమీ) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
అంశం |
పరామితి |
|
అనుకూల గొట్టాలు |
PU ట్యూబ్, PA నైలాన్ వాయు ట్యూబ్ |
|
పని ఒత్తిడి పరిధి |
-100kPa (వాక్యూమ్) ~ 1.0MPa (పాజిటివ్ ప్రెజర్) |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
0℃ ~ 60℃ |
|
కనెక్షన్ పద్ధతి |
వన్-టచ్ పుష్-ఇన్; గొట్టాలను వేరు చేయడానికి విడుదల రింగ్‌ను నొక్కండి |
|
కోర్ మెటీరియల్ |
PBT బాడీ, స్టెయిన్‌లెస్ స్టీల్ క్లా, NBR రబ్బర్ సీల్ |
• స్వయంచాలక ఉత్పత్తి పరికరాల కోసం ఎయిర్ సోర్స్ బ్రాంచింగ్ మరియు పైప్‌లైన్ మళ్లింపు
• రోబోటిక్ చేతులు మరియు వాక్యూమ్ సక్షన్ కప్ సిస్టమ్‌ల కోసం వాయు సర్క్యూట్ పంపిణీ
• సిలిండర్ వాయు నియంత్రణ లూప్‌ల కోసం బహుళ-మార్గం గాలి పంపిణీ
• ప్రెసిషన్ న్యూమాటిక్ సిస్టమ్స్ కోసం కాంపాక్ట్ పైప్‌లైన్ కనెక్షన్ మరియు డయామీ కన్వర్షన్
• సమాన వ్యాసం టీ: పూర్తిగా స్థిరమైన ట్యూబ్ డయామీటర్‌లతో 3-వే పైప్‌లైన్‌ల కోసం KQ2Txx-00ని ఎంచుకోండి
• టీని తగ్గించడం: ఒకే వైపు వ్యాసం మరియు విభిన్న మధ్య వ్యాసం కలిగిన పైప్‌లైన్‌ల కోసం KQ2T①-②ని ఎంచుకోండి
• థ్రెడ్ టీ: వాల్వ్‌లు మరియు సిలిండర్‌లతో థ్రెడ్ కనెక్షన్ కోసం KQ2Txx-01S (ఇంపీరియల్) / M సిరీస్ (మెట్రిక్) ఎంచుకోండి
• 4-వే క్రాస్ పంపిణీ: నాలుగు-మార్గం పైప్‌లైన్ శాఖలు అవసరమయ్యే దృశ్యాల కోసం KQ2TW/TX/TY సిరీస్‌ని ఎంచుకోండి
