KQ2Z సిరీస్ బ్రాంచ్ యూనివర్సల్ మగ ఎల్బో

SOLH KQ2Z మల్టీ-పోర్ట్ మానిఫోల్డ్ పుష్-ఇన్ ఫిట్టింగ్‌లు, SMC KQ2Z సమానమైన వాయు స్ప్లిటర్. నాలుగు ఉప-రకాలు: 1-in-2, స్టాక్ చేయగల KQ2ZF, 1-in-4 KQ2ZD మరియు 1-in-6 KQ2ZT. నికెల్ పూతతో కూడిన బ్రాస్ థ్రెడ్‌తో PBT బాడీ, వాక్యూమ్ & పాజిటివ్ ప్రెజర్ సర్క్యూట్‌ల కోసం PU/PA ట్యూబ్‌లకు అనుకూలంగా ఉంటుంది. రిచ్జ్ టెక్నాలజీ ఆటోమేషన్ ఎయిర్ డిస్ట్రిబ్యూషన్ కోసం స్థిరమైన స్టాక్ మరియు నమ్మకమైన తయారీని అందిస్తుంది.

KQ2Z సిరీస్ మల్టీ-పోర్ట్ మానిఫోల్డ్ పుష్-ఇన్ ఫిట్టింగ్‌లు | SMC KQ2Z సమానమైన వాయు స్ప్లిటర్లు

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | KQ2Z మల్టీ-అవుట్‌లెట్ న్యూమాటిక్ మానిఫోల్డ్ వన్-టచ్ ఫిట్టింగ్‌లు







1. ఉత్పత్తి అవలోకనం

   KQ2Z సిరీస్ SOLH KQ2 న్యూమాటిక్ వన్-టచ్ ఫిట్టింగ్ ఫ్యామిలీకి చెందినది. ఇది మగ థ్రెడ్ మల్టీ-బ్రాంచ్ మానిఫోల్డ్ ఫిట్టింగ్, సింగిల్ ఎయిర్ ఇన్‌లెట్ మరియు బహుళ ఏకకాల ట్యూబ్ అవుట్‌లెట్‌లను కలిగి ఉంటుంది. టూల్-ఫ్రీ ట్యూబ్ ఇన్సర్షన్ & రిమూవల్ కోసం పుష్-టు-కనెక్ట్ డిజైన్, న్యూమాటిక్ సిస్టమ్‌లలో కేంద్రీకృత గాలి పంపిణీ కోసం ఉపయోగించబడుతుంది. నాలుగు ఉప నమూనాలు అందుబాటులో ఉన్నాయి:

     KQ2Z: 1-ఇన్ 2-అవుట్ డ్యూయల్ పోర్ట్, ఎక్స్‌టర్నల్ హెక్స్ మౌంటు
     KQ2ZF: 1-ఇన్ 2-అవుట్ స్టాక్ చేయగల మానిఫోల్డ్, అదనపు మానిఫోల్డ్‌లను క్యాస్కేడింగ్ చేయడానికి ఎగువ Rc ఫిమేల్ థ్రెడ్
     KQ2ZD: 1-ఇన్ 4-అవుట్ ఫోర్-వే బ్రాంచ్ మానిఫోల్డ్
     KQ2ZT: 1-ఇన్ 6-అవుట్ సిక్స్-వే బ్రాంచ్ మానిఫోల్డ్

  కోర్ ప్రయోజనాలు: ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేయడానికి కాంపాక్ట్ మానిఫోల్డ్ డిజైన్. నికెల్ పూతతో కూడిన ఇత్తడి దారంతో PBT శరీరం. PU / PA వాయు గొట్టాలకు అనుకూలమైనది, సానుకూల పీడనం మరియు వాక్యూమ్ సర్క్యూట్‌లు రెండింటికీ పని చేస్తుంది. అసలు SMC KQ2Z ఫిట్టింగ్‌ల కోసం డైరెక్ట్ డ్రాప్-ఇన్ రీప్లేస్‌మెంట్.


2. మోడల్ కోడ్ వివరణ

 ఫార్మాట్: KQ2Z □□ - □□S

     KQ2Z: మల్టీ-పోర్ట్ బ్రాంచ్ మానిఫోల్డ్ ఫిట్టింగ్ కోసం సిరీస్ కోడ్
     □□: ట్యూబ్ బయటి వ్యాసం ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

  ప్రత్యయం:

     01S02S/03S/04S: ఇంపీరియల్ R మేల్ టేపర్ థ్రెడ్ (1/8",1/4",3/8",1/2")
     M5: మెట్రిక్ మగ థ్రెడ్ M5×0.8

     KQ2ZF: స్టాక్ చేయగల వెర్షన్, దిగువ R పురుష థ్రెడ్ + ఎగువ Rc స్త్రీ థ్రెడ్. అవుట్‌లెట్ పరిమాణాన్ని విస్తరించడానికి బహుళ KQ2ZFని ఎండ్-టు-ఎండ్ కనెక్ట్ చేయవచ్చు.


3. పూర్తి మోడల్ జాబితా

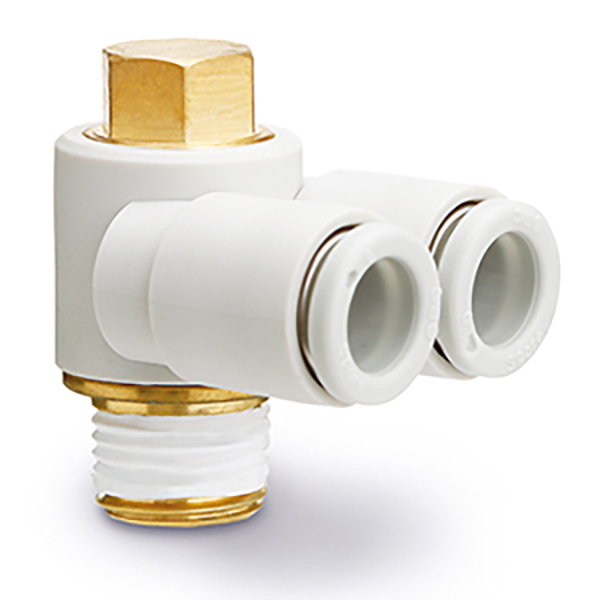

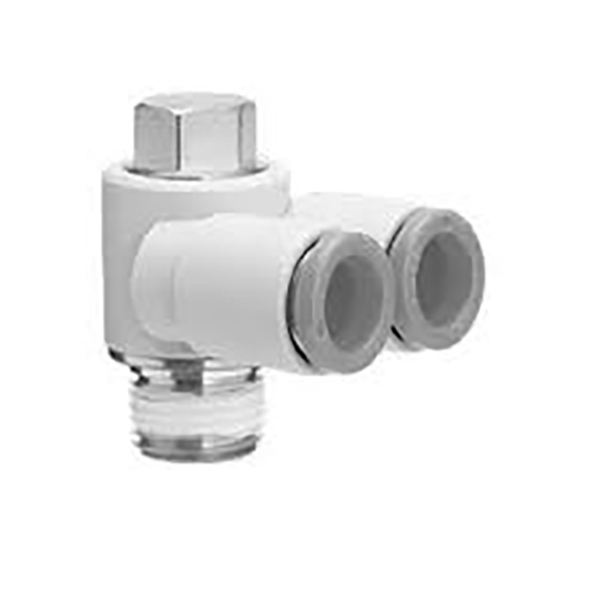

3.1 KQ2Z (1-ఇన్ 2-అవుట్, ఎక్స్‌టర్నల్ హెక్స్ మౌంట్)

మోడల్

మగ థ్రెడ్ R

ట్యూబ్ ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

M5×0.8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

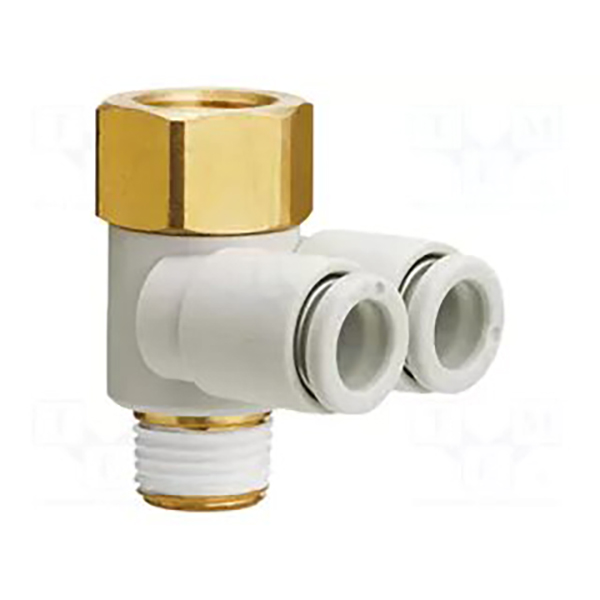

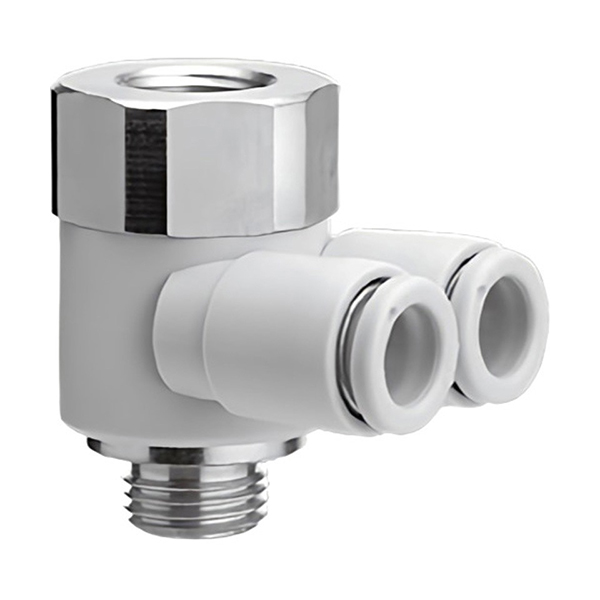

3.2 KQ2ZF (1-ఇన్ 2-అవుట్ స్టాకబుల్ టైప్, R + Rc థ్రెడ్)

మోడల్

R/Rc థ్రెడ్

ట్యూబ్ ΦD

KQ2ZF04-M5

M5×0.8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

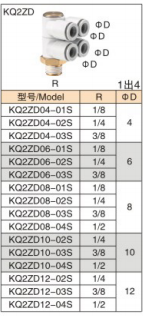

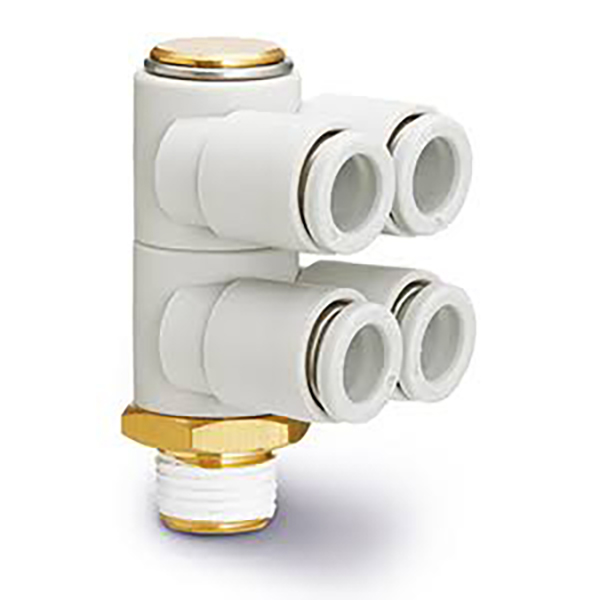

3.3 KQ2ZD (1-ఇన్ 4-అవుట్)

మోడల్

మగ థ్రెడ్ R

ట్యూబ్ ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

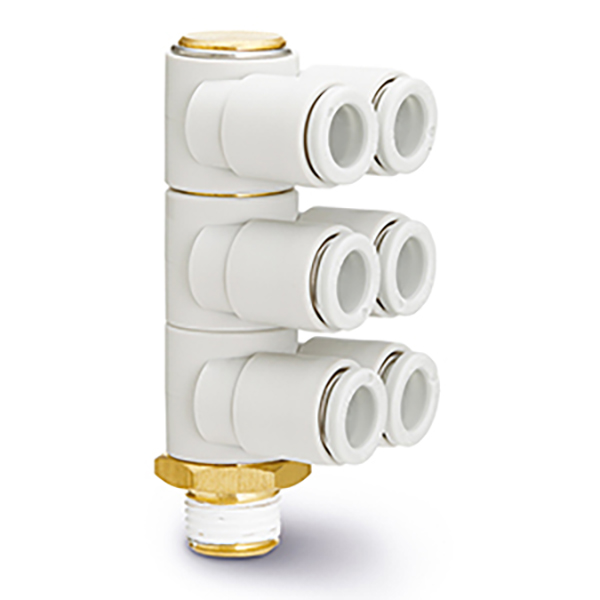

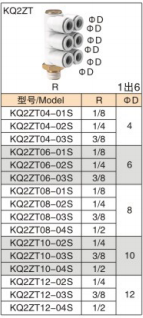

3.4 KQ2ZT (1-ఇన్ 6-అవుట్)

మోడల్

మగ థ్రెడ్ R

ట్యూబ్ ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. మెటీరియల్ & సాంకేతిక లక్షణాలు

అంశం

పరామితి

బాడీ మెటీరియల్

PBT ఇంజనీరింగ్ ప్లాస్టిక్, అధిక బలం & ప్రభావ నిరోధకత

థ్రెడ్ భాగం

నికెల్ పూతతో కూడిన ఇత్తడి, తుప్పు నిరోధక & తుప్పు నిరోధకత

సీల్ రింగ్

NBR నైట్రైల్ రబ్బరు

అనుకూల గొట్టాలు

PU ట్యూబ్, PA నైలాన్ వాయు ట్యూబ్

పని ఒత్తిడి

0~1.0MPa, వాక్యూమ్ నెగటివ్ ప్రెజర్ కోసం వర్తిస్తుంది

ఆపరేటింగ్ ఉష్ణోగ్రత

-20℃ ~ +60℃

కనెక్షన్ పద్ధతి

పుష్-ఇన్ ఫిట్టింగ్; గొట్టాలను చొప్పించడానికి / తీసివేయడానికి విడుదల రింగ్ నొక్కండి


5. అప్లికేషన్ దృశ్యాలు

     • ఆటోమేషన్ మెషినరీ, రోబోటిక్ సక్షన్ కప్ శ్రేణులు: సింగిల్ ఎయిర్ సోర్స్ బహుళ-మార్గం పంపిణీ, సాంప్రదాయ మానిఫోల్డ్ బ్లాక్‌లను భర్తీ చేయండి మరియు ఇన్‌స్టాలేషన్ ఫుట్‌ప్రింట్‌ను సేవ్ చేయండి

     • బహుళ సిలిండర్ల కోసం సమకాలీకరించబడిన గాలి సరఫరా, కాంపాక్ట్ వాల్వ్ దీవుల చుట్టూ కేంద్రీకృత పైపింగ్

     • KQ2ZFను డిమాండ్‌పై అవుట్‌లెట్ పరిమాణాన్ని విస్తరించడానికి సిరీస్‌లో పేర్చవచ్చు, సౌకర్యవంతమైన మానిఫోల్డ్ అసెంబ్లీ

     • దిగుమతి ప్రత్యామ్నాయం, SMC KQ2Z సిరీస్ మానిఫోల్డ్ ఫిట్టింగ్‌ల కోసం డ్రాప్-ఇన్ రీప్లేస్‌మెంట్


6. ఇన్‌స్టాలేషన్ నోట్స్

     •  ట్యూబ్ చివర నిలువుగా ఫ్లాట్‌గా కత్తిరించండి, నమ్మకమైన సీలింగ్ కోసం ట్యూబ్‌లను ఫిట్టింగ్ బాటమ్‌లోకి పూర్తిగా చొప్పించండి.

     •  మగ థ్రెడ్‌లపై PTFE టేప్‌ను చిన్న మొత్తంలో చుట్టండి, ప్లాస్టిక్ బాడీ పగుళ్లను నివారించడానికి మితమైన బిగించే టార్క్‌ను వర్తించండి.

     •  ట్యూబ్ రిమూవల్: వైట్ రిలీజ్ రింగ్‌ని నొక్కి, ట్యూబ్‌ని ఒకేసారి బయటికి లాగండి.

     •  క్యాస్కేడ్ KQ2ZF అప్లికేషన్ కోసం, థ్రెడ్ సీలింగ్ హామీ. బహుళ-దశల స్టాకింగ్ తర్వాత రేట్ ఒత్తిడిని మించవద్దు.
