KQ2Y సిరీస్ మేల్ రన్ టీ పుష్-ఇన్ ఫిట్టింగ్

SOLH KQ2Y సిరీస్ మేల్ రన్ టీ పుష్-ఇన్ ఫిట్టింగ్ | సర్వీస్ టీ న్యూమాటిక్ కనెక్టర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC KQ2Y సమానమైన పురుష రన్ టీ (సర్వీస్ టీ) వన్-టచ్ ఫిట్టింగ్

1. ఉత్పత్తి అవలోకనం

     KQ2Y అనేది SOLH KQ2 వన్-టచ్ ఫిట్టింగ్ సిరీస్ యొక్క మేల్ రన్ టీ (సాధారణంగా సర్వీస్ టీ అని పిలుస్తారు). దీని ప్రధాన కాన్ఫిగరేషన్1 మగ థ్రెడ్ ఇన్‌లెట్ + 2 సమాన వ్యాసం కలిగిన పుష్-ఇన్ అవుట్‌లెట్‌లు. ఇది ప్రధాన థ్రెడ్ పోర్ట్ నుండి నేరుగా రెండు ఎయిర్ ట్యూబ్‌లను బ్రాంచ్ చేస్తుంది మరియు ఇది వాయు వ్యవస్థలలో విస్తృతంగా ఉపయోగించే బ్రాంచ్ ఫిట్టింగ్‌లలో ఒకటి.

2. మోడల్ నామకరణ నియమాలు

  మోడల్ బ్రేక్డౌన్ ఉదాహరణ:KQ2Y06-01AS
     KQ2: KQ2 సిరీస్ రెండవ తరం పుష్-ఇన్ ఫిట్టింగ్ (వైట్ బాడీ)
     Y: రన్ టీ, మేల్ థ్రెడ్ T-టైప్ టీ (1 థ్రెడ్ ఇన్‌లెట్, 2 పుష్-ఇన్ అవుట్‌లెట్‌లు)
     06: పుష్-ఇన్ అవుట్‌లెట్‌ల కోసం గొట్టాల బయటి వ్యాసం: φ6mm
     01: మేల్ థ్రెడ్ స్పెసిఫికేషన్ (R18; మెట్రిక్ M3/M5/M6)
     A: పునరావృత అసెంబ్లీ & వేరుచేయడం కోసం గాస్కెట్ సీల్; S: ప్రీ-అప్లైడ్ థ్రెడ్ సీలెంట్, పునర్వినియోగపరచలేనిది; N: నికెల్ పూతతో కూడిన తుప్పు నిరోధకత

  ఉదాహరణ:KQ2Y04-M5A → M5 మేల్ థ్రెడ్ ఇన్‌లెట్, డ్యూయల్ φ4mm పుష్-ఇన్ అవుట్‌లెట్‌లు, రబ్బరు పట్టీ సీల్.

3. నిర్మాణం & కోర్ ఫీచర్లు

  3.1 T-రకం నిర్మాణం (1 లో, 2 అవుట్)

     • ఇన్లెట్: మగ థ్రెడ్ (మెట్రిక్ M / ఇంపీరియల్ R), వాల్వ్‌లు, ఎయిర్ సిలిండర్‌లు మరియు ప్రధాన పైప్‌లైన్‌లకు కలుపుతుంది

     • అవుట్‌లెట్‌లు: PU / నైలాన్ గొట్టాల కోసం 2 సమాన-వ్యాసం పుష్-ఇన్ పోర్ట్‌లు, టూల్-ఫ్రీ కనెక్షన్

     • థ్రెడ్ ముగింపు మద్దతు360° భ్రమణం. గొట్టాలపై మెలితిప్పిన ఒత్తిడిని తొలగించడానికి మౌంటు తర్వాత ఓరియంటేషన్‌ను ఉచితంగా సర్దుబాటు చేయవచ్చు.

  3.2 ముఖ్య ప్రయోజనాలు

     • సేవకు అనుకూలమైన డిజైన్: ప్రధాన గొట్టాలను కత్తిరించాల్సిన అవసరం లేదు. సులభమైన సర్క్యూట్ జోడింపు మరియు నిర్వహణ కోసం నేరుగా థ్రెడ్ పోర్ట్ నుండి బ్రాంచ్ చేయండి.

     • కాంపాక్ట్ & తేలికైన: PBT ప్లాస్టిక్ బాడీ + నికెల్ పూతతో కూడిన ఇత్తడి దారం, చిన్న పాదముద్ర మరియు తక్కువ బరువు.

     • వాక్యూమ్ అనుకూలత: -100kPa వాక్యూమ్ నుండి 1.0MPa పాజిటివ్ ప్రెజర్ వరకు పని చేస్తుంది, వాక్యూమ్ సర్క్యూట్‌లకు అనుకూలం.

     • అధిక సీలింగ్ పనితీరు: NBR సీలింగ్ రింగ్. టైప్ A రబ్బరు పట్టీ పదేపదే వేరుచేయడానికి అనుమతిస్తుంది; టైప్ S ప్రీ-కోటెడ్ సీలెంట్ లీకేజీని నిరోధిస్తుంది.

     • సులువు ట్యూబ్ విడుదల: రౌండ్ విడుదల బటన్. ట్యూబ్ బయటి గోడ దెబ్బతినకుండా గొట్టాలను తీసివేయడానికి నొక్కండి.

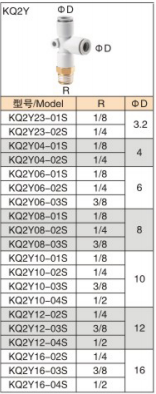

4. మోడల్ & స్పెసిఫికేషన్ జాబితా

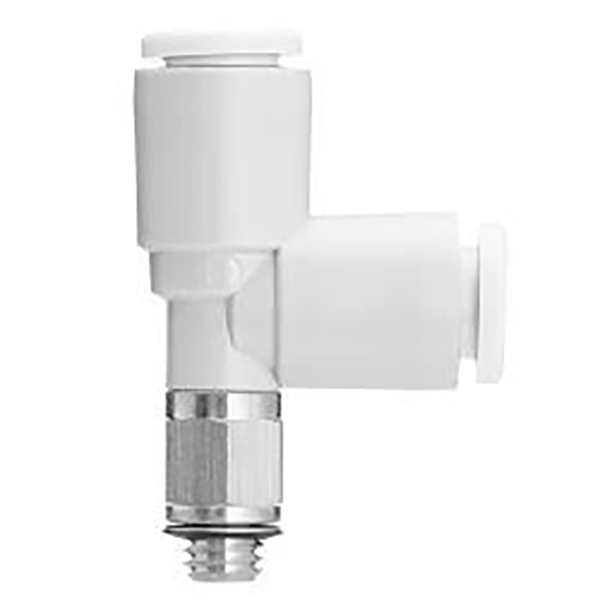

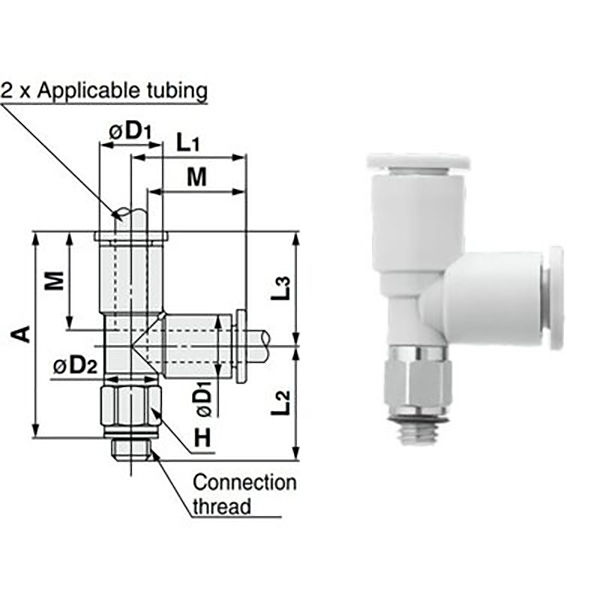

  4.1 మెట్రిక్ థ్రెడ్ (M3/M5/M6)

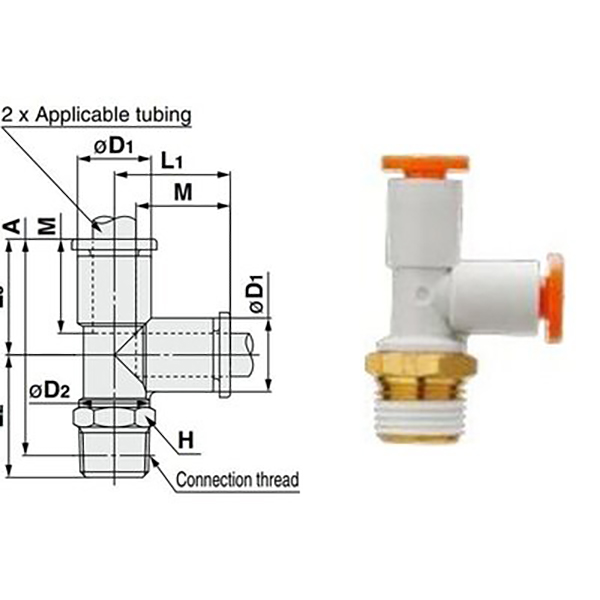

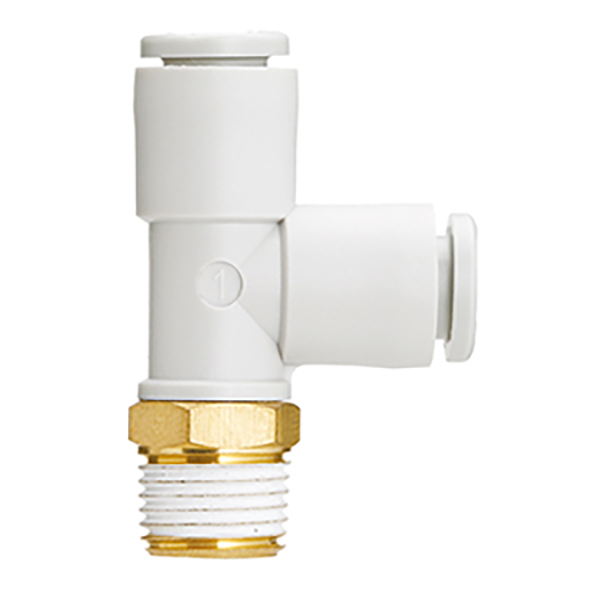

  4.2 ఇంపీరియల్ పైప్ థ్రెడ్ (R1/8 ~ R1/2, ఇండస్ట్రీ స్టాండర్డ్)

5. జనరల్ టెక్నికల్ స్పెసిఫికేషన్స్ (KQ2 సిరీస్ స్టాండర్డ్)

6. ఎంపిక పోలిక: KQ2Y vs KQ2D vs KQ2T

7. ఎంపిక & ఇన్‌స్టాలేషన్ మార్గదర్శకాలు

  ఎంపిక గైడ్

     • సోలేనోయిడ్ వాల్వ్ / సిలిండర్ మేల్ థ్రెడ్ పోర్ట్ → KQ2Y (ఉదా. KQ2Y06-01AS) నుండి శాఖ

     • మధ్య గొట్టాలలో 1 నుండి 2 స్ప్లిట్, తక్కువ శబ్దం అవసరం → KQ2D

     • ప్రామాణిక కుడి-కోణం స్ప్లిట్, కాస్ట్-సెన్సిటివ్ ప్రాజెక్ట్ → KQ2T

  ఇన్‌స్టాలేషన్ నోట్స్

     • బర్ర్స్ లేకుండా ఫ్లాట్ గొట్టాలను కత్తిరించండి. గాలి లీకేజీని నివారించడానికి మీరు ఒక క్లిక్ వినబడే వరకు ట్యూబ్‌లను పూర్తిగా చొప్పించండి.

     • రకం A (గ్యాస్కెట్) పదేపదే విడదీయవచ్చు; విడదీసిన తర్వాత టైప్ S (ప్రీ-కోటెడ్ సీలెంట్) రీ-సీలింగ్ అవసరం.

     • వాక్యూమ్ అప్లికేషన్‌ల కోసం, స్థిరమైన వాక్యూమ్ స్థాయిని నిర్వహించడానికి NBR సీల్‌తో టైప్ Aని ఎంచుకోండి.

8. సాధారణ అప్లికేషన్లు

     • సోలేనోయిడ్ వాల్వ్ అవుట్‌లెట్ బ్రాంచ్: KQ2Y06-01AS రెండు ఎయిర్ సిలిండర్‌లను సరఫరా చేయడానికి 5/2-వే సోలేనోయిడ్ వాల్వ్ యొక్క R1/8 పోర్ట్‌పై అమర్చబడింది.

     • సమకాలీకరించబడిన సిలిండర్ నియంత్రణ: డ్యూయల్ సిలిండర్ సింక్రోనస్ యాక్చుయేషన్ కోసం రెండు φ8 ట్యూబ్‌లుగా విభజించడానికి ప్రధాన R1/4 థ్రెడ్ పోర్ట్‌పై KQ2Y08-02AS.

     • వాక్యూమ్ సర్క్యూట్ రెట్రోఫిట్: వాక్యూమ్ జనరేటర్ మెయిన్ థ్రెడ్ పోర్ట్ నుండి వాక్యూమ్ సక్షన్ కప్పుల వరకు బ్రాంచ్, నిర్వహణ మరియు మార్పు కోసం సులభం.
