బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | KQ2W విస్తరించిన L-టైప్ వన్-టచ్ ఎల్బో
 |
 |
 |
KQ2W సిరీస్ అనేది SOLH KQ2 న్యూమాటిక్ ఫిట్టింగ్ ఫ్యామిలీలో L-రకం పొడిగించిన స్టెమ్ పుష్-ఇన్ ఎల్బో. 90° లంబ కోణం నిర్మాణం. ఒక చివర మగ థ్రెడ్ (ఇంపీరియల్ R టేపర్ థ్రెడ్ / మెట్రిక్ M ఫైన్ థ్రెడ్), మరొక చివర PU/PA న్యూమాటిక్ ట్యూబ్ ఇన్సర్షన్ కోసం. సిరీస్‌లో నాన్-రెడ్యూసింగ్ ఎక్స్‌టెండెడ్ వెర్షన్ KQ2Wxx-99 కూడా ఉంది, పైప్‌లైన్ పొడవు మరియు అడ్డంకిని నివారించడం కోసం ట్యూబ్ కనెక్షన్ కోసం రెండు చివరలు.
కోర్ అడ్వాంటేజ్: విస్తరించిన కాండం డిజైన్ సంస్థాపన స్థల పరిమితులను మరియు యాంత్రిక జోక్యాన్ని పరిష్కరిస్తుంది. వన్-టచ్ స్ట్రక్చర్, టూల్-ఫ్రీ ట్యూబ్ ఇన్సర్షన్ & రిమూవల్. ప్లాస్టిక్ బాడీ + బ్రాస్ థ్రెడ్ సెక్షన్, యాంటీ ఏజింగ్, న్యూమాటిక్ మరియు వాక్యూమ్ సర్క్యూట్‌లకు అనుకూలంగా ఉంటుంది. విదేశీ ప్రాజెక్ట్‌ల కోసం SMC KQ2W సిరీస్‌కి ప్రత్యక్ష దిగుమతి ప్రత్యామ్నాయం.
ఫార్మాట్: KQ2W □□ - □□S
KQ2W: L-రకం పొడిగించిన మోచేయి కోసం సిరీస్ కోడ్
□□: ట్యూబ్ బయటి వ్యాసం ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
ప్రత్యయం:01S02S/03S/04S: ఇంపీరియల్ R పురుష థ్రెడ్ (1/8",1/4",3/8",1/2")
M3GM5: మెట్రిక్ మేల్ థ్రెడ్ M3×0.5 / M5×0.8
-99: నాన్-రెడ్యూసింగ్ ఎక్స్‌టెండెడ్ వెర్షన్, రెండు చివరలు ఒకే వ్యాసం కలిగిన ట్యూబ్ కనెక్షన్, థ్రెడ్ లేదు
|
అంశం |
పరామితి |
|
బాడీ మెటీరియల్ |
PBT ఇంజనీరింగ్ ప్లాస్టిక్, అధిక ప్రభావ నిరోధకత |
|
థ్రెడ్ విభాగం |
తుప్పు నివారణకు నికెల్ పూతతో ఇత్తడి |
|
సీల్ మెటీరియల్ |
NBR నైట్రైల్ రబ్బరు |
|
అనుకూల గొట్టాలు |
PU ట్యూబ్, PA నైలాన్ వాయు ట్యూబ్ |
|
పని ఒత్తిడి |
0~1.0MPa, వాక్యూమ్‌కు వర్తిస్తుంది |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-20℃ ~ +60℃ |
|
కనెక్షన్ పద్ధతి |
పుష్-ఇన్; ట్యూబ్‌ని చొప్పించడానికి లేదా వేరు చేయడానికి విడుదల రింగ్‌ని నొక్కండి |

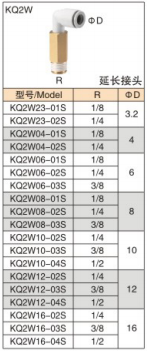

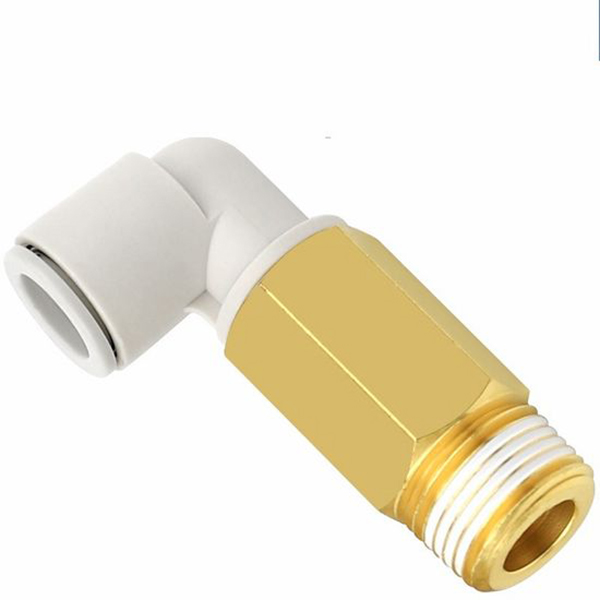

4.1 ఇంపీరియల్ R థ్రెడ్ వెర్షన్ (ఇత్తడి మగ థ్రెడ్)
|
మోడల్ |
మగ థ్రెడ్ R |
ట్యూబ్ ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

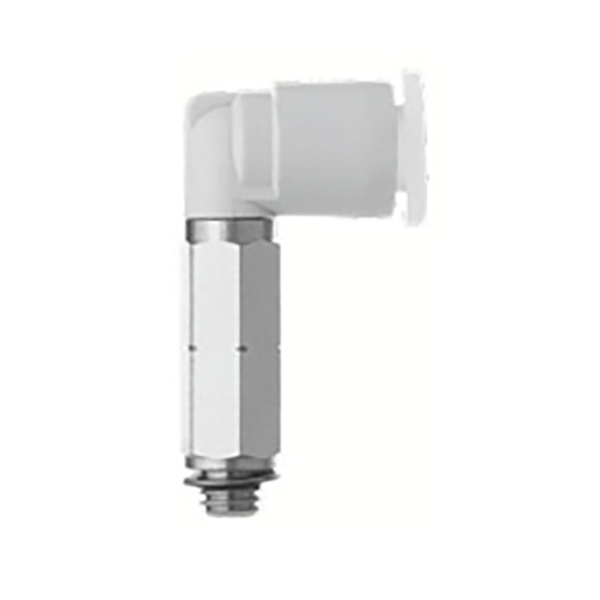

4.2 మెట్రిక్ M థ్రెడ్ వెర్షన్
|
మోడల్ |
మగ థ్రెడ్ |
ట్యూబ్ ΦD |
|
KQ2W02-M3G |
M3×0.5 |
2 |
|
KQ2W02-M5 |
M5×0.8 |
2 |
|
KQ2W23-M3G |
M3×0.5 |
3.2 |
|
KQ2W23-M5 |
M5×0.8 |
3.2 |
|
KQ2W04-M3G |
M3×0.5 |
4 |
|
KQ2W04-M5 |
M5×0.8 |
4 |
|
KQ2W06-M5 |
M5×0.8 |
6 |

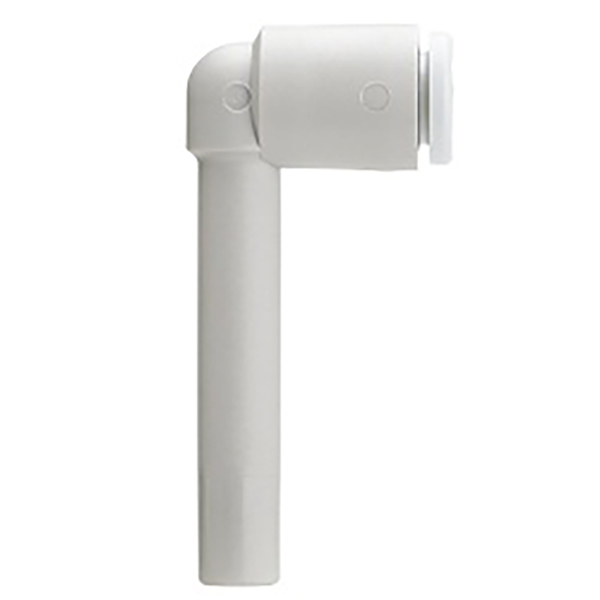

4.3 నాన్-రెడ్యూసింగ్ ఎక్స్‌టెండెడ్ వెర్షన్ (ట్యూబ్ టు ట్యూబ్, థ్రెడ్ లేదు)
|
మోడల్ |
పోర్ట్ 1 ΦD |
పోర్ట్ 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• సిలిండర్లు, వాక్యూమ్ జనరేటర్లు మరియు సోలేనోయిడ్ వాల్వ్‌ల కోసం యాంత్రిక జోక్యాన్ని నివారించండి; పైప్‌లైన్ దిశను విస్తరించండి & దారి మళ్లించండి
• కాంపాక్ట్ ఆటోమేషన్ లైన్‌లలో రోబోటిక్ వాక్యూమ్ సక్షన్ కప్ సర్క్యూట్‌ల కోసం 90° పొడిగించిన గొట్టాల రూటింగ్
• అసలైన SMC KQ2W కోసం ప్రత్యక్ష భర్తీ, ధర తగ్గింపు కోసం దిగుమతి ప్రత్యామ్నాయం
• గొట్టాలను నిలువుగా మరియు ఫ్లాట్‌గా కత్తిరించండి, సీలింగ్‌కు హామీ ఇవ్వడానికి పూర్తిగా దిగువకు చొప్పించండి.
• PTFE టేప్ థ్రెడ్లపై చుట్టబడి ఉంటుంది; ఫిట్టింగ్ బాడీ పగుళ్లను నివారించడానికి దారాలను అతిగా బిగించవద్దు.
• ట్యూబ్ రిమూవల్: వైట్ రిలీజ్ రింగ్‌ని నొక్కి, ట్యూబ్‌ని ఒకేసారి బయటికి లాగండి.
