KQ2V సిరీస్ న్యూమాటిక్ పుష్-ఇన్ ఫిట్టింగ్‌లు

SOLH KQ2V సిరీస్ న్యూమాటిక్ పుష్-ఇన్ L బ్రాంచ్ ఫిట్టింగ్‌లు | SMC KQ2V సమానమైనది

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | KQ2V వన్-టచ్ న్యూమాటిక్ L కనెక్టర్ ఫ్యామిలీ

1. ఉత్పత్తి అవలోకనం

     SOLH KQ2V సిరీస్ బహుళ బ్రాంచ్ వేరియంట్‌లతో కూడిన పురుష-థ్రెడ్ L-రకం పుష్-ఇన్ న్యూమాటిక్ ఫిట్టింగ్‌లు. వాయు మూలాల పంపిణీ మరియు వాయు సర్క్యూట్లలో పైప్లైన్ దిశ మార్పు కోసం రూపొందించబడింది. SMC KQ2V సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోవచ్చు. తెలుపు ఇంజనీరింగ్ ప్లాస్టిక్ బాడీ మరియు నికెల్ పూతతో కూడిన ఇత్తడి దారంతో నిర్మించబడింది. అంటుకునే లేకుండా త్వరిత అసెంబ్లీ. PU & PA వాయు గొట్టాలకు అనుకూలమైనది. ఆటోమేషన్ మెషినరీ, వాక్యూమ్ పిక్ & ప్లేస్ మరియు సిలిండర్ పైపింగ్ సిస్టమ్‌లలో విస్తృతంగా మోహరించారు.

  విభిన్న లేఅవుట్ అవసరాల కోసం ఐదు ఉప-నమూనాలు:

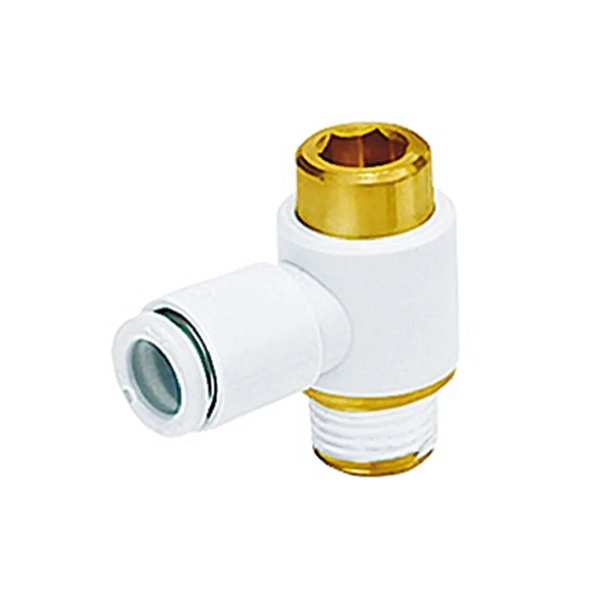

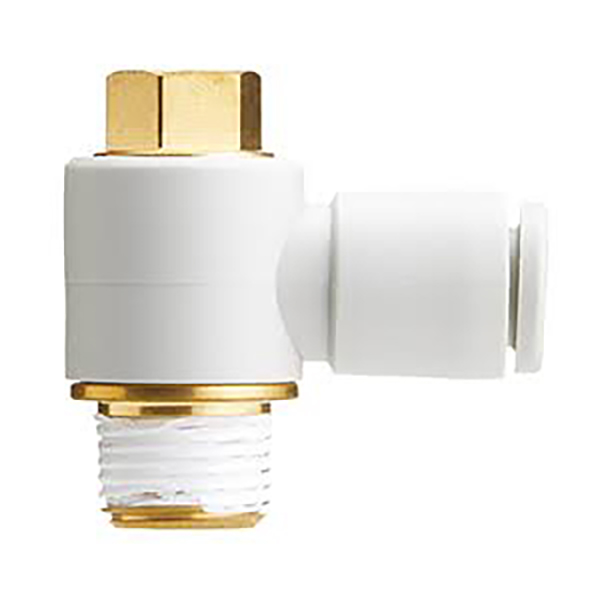

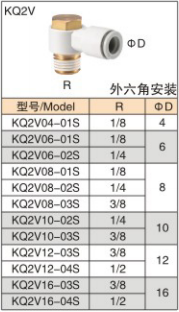

     KQ2V: ప్రామాణిక L రకం సింగిల్ అవుట్‌లెట్, బాహ్య హెక్స్ మౌంటు, 1-ఇన్ 1-అవుట్

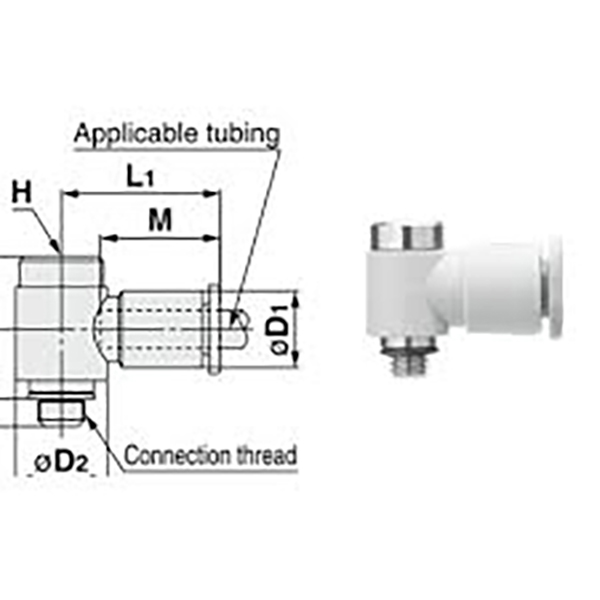

     KQ2VS: ప్రామాణిక L రకం సింగిల్ అవుట్‌లెట్, అంతర్గత హెక్స్ సాకెట్ మౌంటు, 1-ఇన్ 1-అవుట్

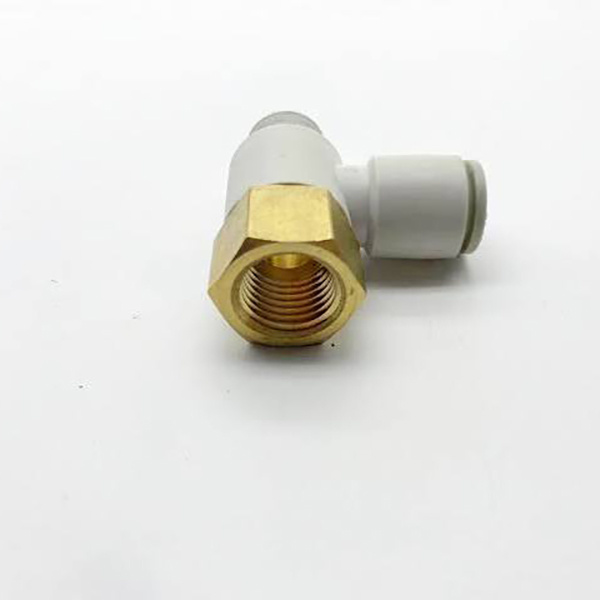

     KQ2VF: క్యాస్కేడబుల్ L ఫిట్టింగ్, మగ R థ్రెడ్ + ఆడ Rc థ్రెడ్, సిరీస్ కనెక్షన్ అందుబాటులో ఉంది, 1-ఇన్ 1-అవుట్

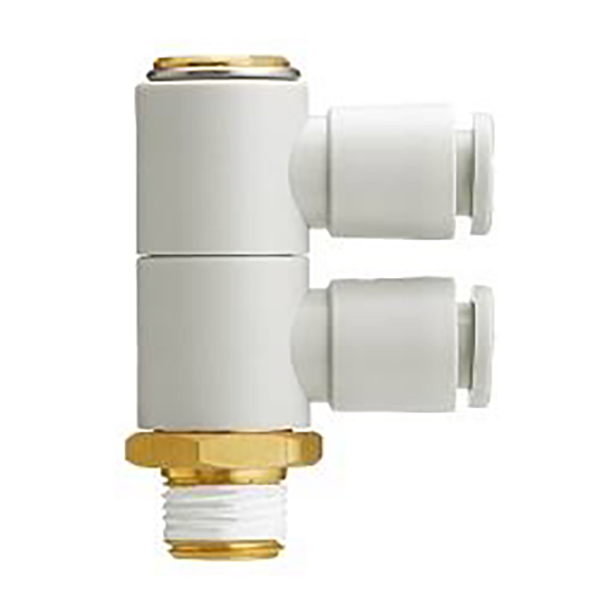

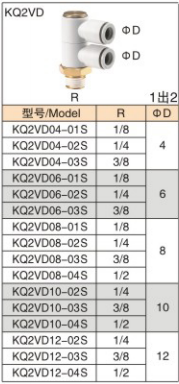

    KQ2VD: వర్టికల్ 1-టు-2 బ్రాంచ్ ఫిట్టింగ్, ఒక మగ థ్రెడ్ ఇన్‌లెట్, రెండు సమాన వ్యాసం కలిగిన గొట్టం అవుట్‌లెట్‌లు

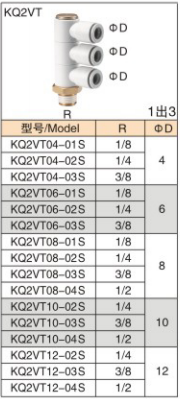

     KQ2VT: వర్టికల్ 1-టు-3 బ్రాంచ్ ఫిట్టింగ్, ఒక మగ థ్రెడ్ ఇన్‌లెట్, మూడు సమాన వ్యాసం కలిగిన గొట్టం అవుట్‌లెట్‌లు

2. మోడల్ కోడ్ వివరణ

  ఉదాహరణ: KQ2VD04-01S

      KQ2V = సిరీస్ బేస్ కోడ్

      D  T / S / F = నిర్మాణ ప్రత్యయం

     D: 1 నుండి 2 నిలువు శాఖ

     T: 1 నుండి 3 నిలువు శాఖ

     S: అంతర్గత హెక్స్ L ఎల్బో

      F: క్యాస్కేడబుల్ L ఎల్బో

     ప్రత్యయం లేదు: బాహ్య హెక్స్ స్టాండర్డ్ L ఎల్బో

     04 = ట్యూబ్ బయటి వ్యాసం ΦD: 4mm

     01S = మగ థ్రెడ్ R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. స్పెసిఫికేషన్ సారాంశం పట్టిక

4. మెటీరియల్ & ఆపరేటింగ్ పరిస్థితులు

5. ఉప మోడల్ ఫీచర్లు

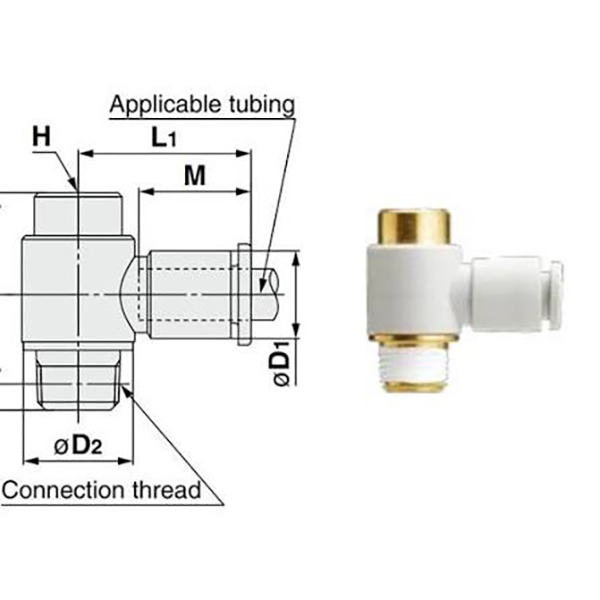

     • KQ2V (బాహ్య హెక్స్ ఎల్ ఎల్బో): రెంచ్ బిగించడం కోసం బాహ్య హెక్స్ థ్రెడ్ ముగింపుతో ప్రామాణిక L ఎల్బో. అత్యంత విస్తృతంగా ఉపయోగించే ప్రాథమిక రకం, గరిష్టంగా Φ16 పెద్ద సైజు గొట్టాలకు మద్దతు ఇస్తుంది.

     • KQ2VS (అంతర్గత హెక్స్ ఎల్ ఎల్బో): థ్రెడ్ పోర్ట్ వద్ద కౌంటర్‌బోర్ అంతర్గత హెక్స్. పరిమిత ఇరుకైన సంస్థాపన స్థలం కోసం రూపొందించబడింది. M5 చిన్న థ్రెడ్ వేరియంట్ సూక్ష్మ సిలిండర్‌లతో సరిపోతుంది.

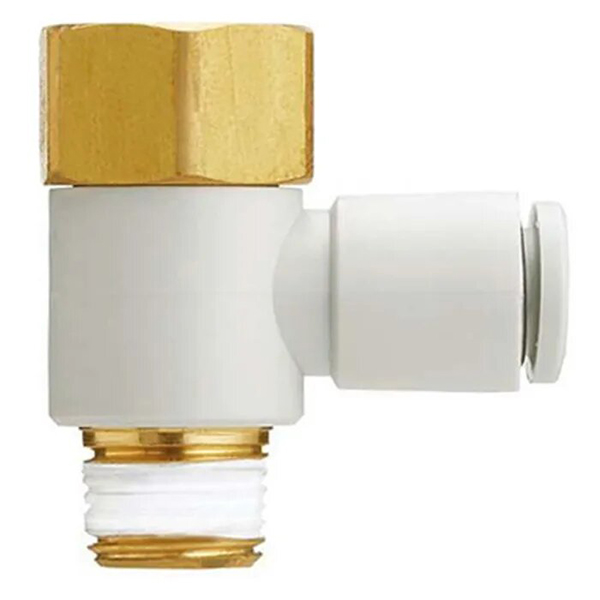

     • KQ2VF (క్యాస్కేడబుల్ ఎల్ ఎల్బో): మగ R థ్రెడ్ మరియు ఆడ Rc థ్రెడ్‌తో అమర్చబడింది. బహుళ-మార్గం బ్రాంచింగ్ కోసం మల్టిపుల్ ఫిట్టింగ్‌లను సిరీస్‌లో కనెక్ట్ చేయవచ్చు, మానిఫోల్డ్ బ్లాక్‌ల అవసరాన్ని తగ్గిస్తుంది.

     • KQ2VD (నిలువు 1 నుండి 2 శాఖ): సింగిల్ థ్రెడ్ ఎయిర్ ఇన్‌లెట్, నిలువుగా రెండు సమాన గొట్టాల అవుట్‌లెట్‌లుగా విడిపోతుంది. కాంపాక్ట్ 1-ఇన్-2-అవుట్ ఎయిర్ డిస్ట్రిబ్యూషన్, మొత్తం ఫిట్టింగ్ కౌంట్ తగ్గిస్తుంది.

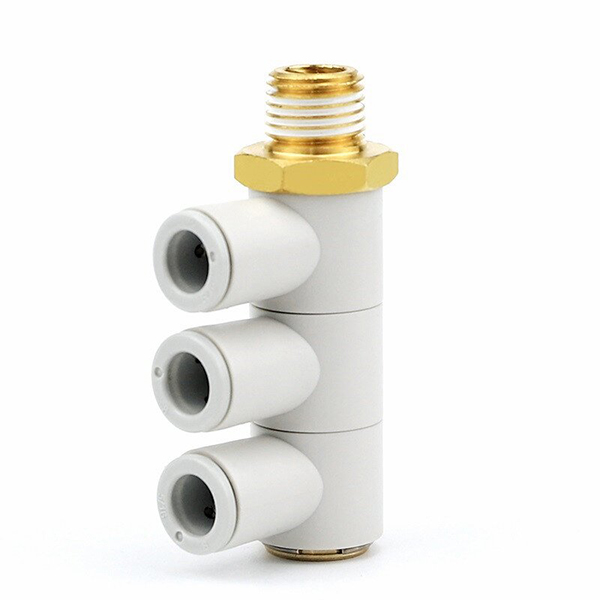

     • KQ2VT (నిలువు 1 నుండి 3 శాఖ): సింగిల్ థ్రెడ్ ఎయిర్ ఇన్‌లెట్, నిలువుగా మూడు సమాన గొట్టాల అవుట్‌లెట్‌లుగా విభజించబడింది. మినీ ఎయిర్ మానిఫోల్డ్, సాధారణంగా ఆటోమేషన్‌లో మల్టీ-సక్షన్-కప్ ఎయిర్ డిస్ట్రిబ్యూషన్ కోసం ఉపయోగిస్తారు.

6. ఇన్‌స్టాలేషన్ సూచనలు

     •  ట్యూబ్ ముగింపు లంబంగా మరియు ఫ్లాట్ కట్. లాకింగ్‌ని నిర్ధారించడానికి మీకు “క్లిక్” వినిపించే వరకు ట్యూబ్‌లను నేరుగా అమర్చండి.

     •  ట్యూబ్ రిమూవల్: ఫిట్టింగ్‌పై వైట్ రిలీజ్ కాలర్‌ని నొక్కి, ట్యూబ్‌లను ఒకేసారి బయటికి లాగండి.

     •  థ్రెడ్‌లపై PTFE టేప్‌ను చుట్టండి. హెక్స్ విభాగంలో మాత్రమే బిగించండి; పగుళ్లను నివారించడానికి ప్లాస్టిక్ బాడీపై ఎప్పుడూ టార్క్ వేయకండి.

     •  సీరియల్ కనెక్షన్‌లో KQ2VF సిరీస్ కోసం, గాలి లీకేజీని నివారించడానికి సరైన థ్రెడ్ సీలింగ్‌ను నిర్ధారించుకోండి.

7. అప్లికేషన్ దృశ్యాలు

     • ఆటోమేషన్ యంత్రాలు

     • రోబోటిక్ వాక్యూమ్ సక్షన్ కప్ సిస్టమ్స్

     • వాయు సిలిండర్ల కోసం ఎయిర్ సోర్స్ పంపిణీ

     • ఉత్పత్తి లైన్లలో వాయు సర్క్యూట్లు

     • ప్యాకేజింగ్ మెషినరీ & టెస్ట్ ఫిక్చర్ ఎయిర్ సర్క్యూట్‌లు
