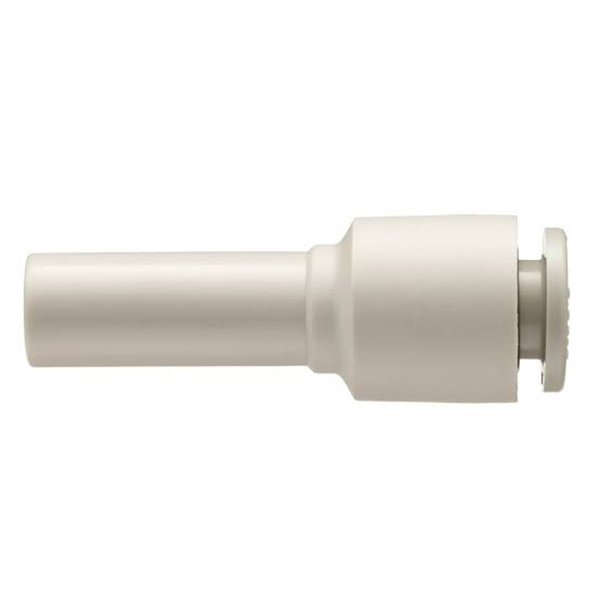

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC KQ2R సమానమైన తగ్గింపు స్ట్రెయిట్ వన్-టచ్ న్యూమాటిక్ ఫిట్టింగ్
KQ2R అనేది KQ2 సిరీస్‌లోని తగ్గించే స్ట్రెయిట్ పుష్-ఇన్ ఫిట్టింగ్, దీనిని విభిన్న-వ్యాసం కలిగిన ట్యూబ్ కప్లర్ అని కూడా పిలుస్తారు. ఇది వేర్వేరు బాహ్య వ్యాసాలతో రెండు గాలి గొట్టాల ఇన్లైన్ కనెక్షన్ కోసం ప్రత్యేకంగా రూపొందించబడింది, ఇది వాయు వ్యవస్థలలో సాధారణంగా ఉపయోగించే తగ్గించే ఉపకరణాలలో ఒకటి.
మోడల్ ఉదాహరణ: KQ2R06-08
KQ2: SMC 2వ తరం వన్-టచ్ ఫిట్టింగ్ సిరీస్
R: తగ్గించేది, నేరుగా నిర్మాణాన్ని తగ్గించడం
06: పోర్ట్ ① యొక్క ట్యూబ్ బయటి వ్యాసం (mm, Φ6mm)
08: పోర్ట్ ② యొక్క ట్యూబ్ బయటి వ్యాసం (mm, Φ8mm)
నిర్మాణ లక్షణాలు
• రెండు చివరలు ప్రామాణిక KQ2 వన్-టచ్ పోర్ట్‌లను అవలంబిస్తాయి; ఒక చివర చిన్న OD ట్యూబ్‌కు మరియు మరొకటి పెద్ద OD ట్యూబ్‌కు నేరుగా అంతర్గత ప్రవాహ ఛానెల్‌తో విభిన్న-వ్యాసం కలిగిన గొట్టాల కోసం ఇన్లైన్ కనెక్షన్‌ని గ్రహించడం.
• ఛానెల్ లోపల స్మూత్ టేపర్డ్ ట్రాన్సిషన్, స్ప్లిట్ అసెంబ్లీతో పోలిస్తే తక్కువ ఒత్తిడి తగ్గుదల (స్ట్రెయిట్ ఫిట్టింగ్ + సెపరేట్ రీడ్యూసర్). ఫ్లో & ప్రెజర్ డ్రాప్ సెన్సిటివ్ న్యూమాటిక్ సర్క్యూట్‌లకు అనువైనది.
|
కోడ్ విభాగం |
వివరణ |
|
KQ2R |
సిరీస్ కోడ్: నేరుగా పుష్-ఇన్ ఫిట్టింగ్‌ను తగ్గించడం |
|
మొదటి రెండు అంకెలు |
పోర్ట్ యొక్క ట్యూబ్ OD ① (mm) |
|
చివరి రెండు అంకెలు |
పోర్ట్ యొక్క ట్యూబ్ OD ② (mm) |
|

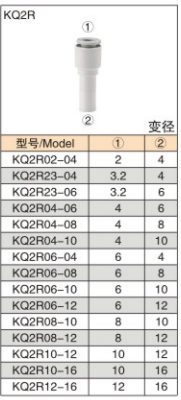

మోడల్ |
పోర్ట్ ① ట్యూబ్ OD (మిమీ) |
పోర్ట్ ② ట్యూబ్ OD (మిమీ) |
సాధారణ అప్లికేషన్ |
|
KQ2R02-04 |
Φ2 |
Φ4 |
సూక్ష్మ పరికరాలు, Φ2 నుండి Φ4 గొట్టాల కనెక్షన్ |
|
KQ2R04-06 |
Φ4 |
Φ6 |
చిన్న సిలిండర్ సర్క్యూట్, Φ4 నుండి Φ6 గొట్టాల కనెక్షన్ |
|
KQ2R06-08 |
Φ6 |
Φ8 |
ప్రామాణిక సోలనోయిడ్ వాల్వ్ సర్క్యూట్, Φ6 నుండి Φ8 (అత్యంత ప్రజాదరణ) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
హై ఫ్లో సర్క్యూట్, Φ8 నుండి Φ10 గొట్టాల కనెక్షన్ |
|
KQ2R10-12 |
Φ10 |
Φ12 |
ప్రధాన గాలి సరఫరా సర్క్యూట్, Φ10 నుండి Φ12 గొట్టాల కనెక్షన్ |
|
KQ2R12-16 |
Φ12 |
Φ16 |
పెద్ద ప్రవాహం ప్రధాన ట్రంక్ లైన్, Φ12 నుండి Φ16 గొట్టాల కనెక్షన్ |
|
అంశం |
పరామితి |
|
వర్తించే ద్రవం |
కంప్రెస్డ్ ఎయిర్, వాక్యూమ్, క్లీన్ వాటర్ (నాన్-ఫ్రీజింగ్) |
|
ఆపరేటింగ్ ఒత్తిడి |
-100kPa (వాక్యూమ్) ~ 1.0MPa |
|
బర్స్ట్ ప్రెజర్ |
3.0MPa @ 23℃ పరిసర ఉష్ణోగ్రత |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-5℃ ~ +60℃; నీటి మాధ్యమానికి 0~40℃ |
|
అనుకూల గొట్టాలు |
PU ట్యూబ్, నైలాన్ ట్యూబ్, సాఫ్ట్ నైలాన్ ట్యూబ్, FEP/PFA PTFE ట్యూబ్ |
|
మెటీరియల్ |
PBT బాడీ + SUS304 స్టెయిన్‌లెస్ స్టీల్ గ్రిప్పర్ + NBR నైట్రైల్ రబ్బర్ సీల్ రింగ్ |
ఎంపిక నియమం: రెండు వేర్వేరు OD ట్యూబ్‌ల ఇన్లైన్ కనెక్షన్ కోసం KQ2Rని ఎంచుకోండి, అదనపు కంబైన్డ్ ఫిట్టింగ్‌లు అవసరం లేదు.
• ట్యూబ్ ఎండ్ తప్పనిసరిగా ఫ్లాట్ మరియు బర్ర్-ఫ్రీగా కట్ చేయాలి. గాలి లీకేజీని నివారించడానికి "క్లిక్" శబ్దం వినిపించే వరకు గొట్టాలను పూర్తిగా చొప్పించండి.
• తొలగింపు కోసం: పోర్ట్‌పై విడుదల కాలర్‌ను నొక్కండి మరియు గొట్టాలను బయటికి లాగండి; బ్రూట్ ఫోర్స్ ద్వారా లాగవద్దు.
• పెద్ద వ్యాసం తేడాతో ఒత్తిడి తగ్గుదల పెరుగుతుంది. అధిక-ప్రవాహ పరిస్థితులలో చిన్న వ్యాసం తేడాతో నమూనాలను ఇష్టపడండి.
• ట్యూబ్ వ్యాసం పరివర్తన: అదనపు అడాప్టర్లు లేకుండా వివిధ పరిమాణాల సిలిండర్‌లను సరిపోల్చడానికి KQ2R06-08 ద్వారా ప్రధాన Φ8 ట్యూబ్‌ను Φ6 ట్యూబ్‌గా మార్చండి.
• మెషిన్ రీట్రోఫిట్టింగ్: అనుకూలత కోసం కొత్త యంత్రం యొక్క Φ8 గొట్టాలతో పాత పరికరాల Φ6 గొట్టాలను కనెక్ట్ చేయండి, పూర్తి ట్యూబ్ రీప్లేస్‌మెంట్ అవసరం లేదు.
• వాక్యూమ్ సర్క్యూట్ కనెక్షన్: విభిన్న వ్యాసాలతో జంట వాక్యూమ్ లైన్లు. తక్కువ-లీకేజ్ డిజైన్ స్థిరమైన వాక్యూమ్ స్థాయిని నిర్వహిస్తుంది.
