బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | KQ2D Y-టైప్ వన్-టచ్ న్యూమాటిక్ టీ ఫిట్టింగ్‌లు
 |
 |
 |
KQ2D సిరీస్ అనేది SOLH ఫుల్ KQ2 న్యూమాటిక్ వన్-టచ్ ఫిట్టింగ్ ఫ్యామిలీకి చెందిన Y-రకం బ్రాంచ్ టీ పుష్-ఇన్ ఫిట్టింగ్. టూల్-ఫ్రీ పుష్-టు-కనెక్ట్ డిజైన్‌ను స్వీకరించడం, ఇది ఆటోమేషన్ న్యూమాటిక్ సిస్టమ్స్ కోసం ఒక ఎయిర్ సోర్స్‌ను రెండు సమాంతర ఎయిర్ సర్క్యూట్‌లుగా సమర్థవంతంగా విభజిస్తుంది.
నిర్మాణ వర్గీకరణ: Y-ఆకారంలో విభజించబడిన 1-ఇన్ 2-అవుట్ స్ట్రక్చర్, మూడు రకాలుగా అందుబాటులో ఉంది: సమాన వ్యాసం కలిగిన ట్యూబ్ Y టీ, ఇంపీరియల్ టేపర్ R థ్రెడ్ Y టీ మరియు మెట్రిక్ ఫైన్ M థ్రెడ్ Y టీ.
మెటీరియల్ & అనుకూలత: అధిక బలం PBT బాడీ, స్టెయిన్‌లెస్ స్టీల్ రిటైనింగ్ క్లాస్, NBR నైట్రైల్ రబ్బర్ సీలింగ్ రింగులు. PU పాలియురేతేన్ ట్యూబ్‌లు మరియు PA నైలాన్ ట్యూబ్‌లకు అనుకూలమైనది, కంప్రెస్డ్ ఎయిర్ పాజిటివ్ ప్రెజర్ మరియు వాక్యూమ్ నెగటివ్ ప్రెజర్ పైప్‌లైన్‌ల కోసం ద్వంద్వ ప్రయోజనం.

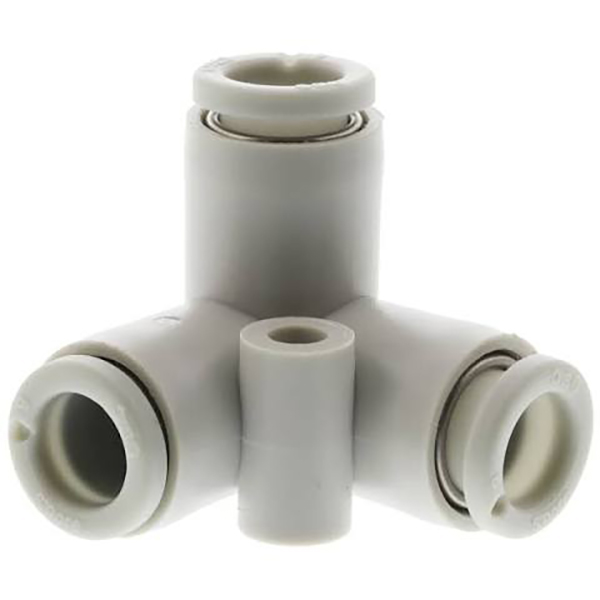

2.1 సమాన వ్యాసం Y Tee (KQ2Dxx-00, థ్రెడ్‌లెస్ 3-వే అదే పరిమాణం)
మూడు పోర్ట్‌లు ఒకే-స్పెక్ పైప్‌లైన్ సిస్టమ్‌లలో బ్యాలెన్స్‌డ్ 1-టు-2 ఎయిర్ డిస్ట్రిబ్యూషన్ కోసం ఒకే ట్యూబ్ డయామీ, థ్రెడ్‌లెస్ డిజైన్‌ను అవలంబిస్తాయి.
|
మోడల్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

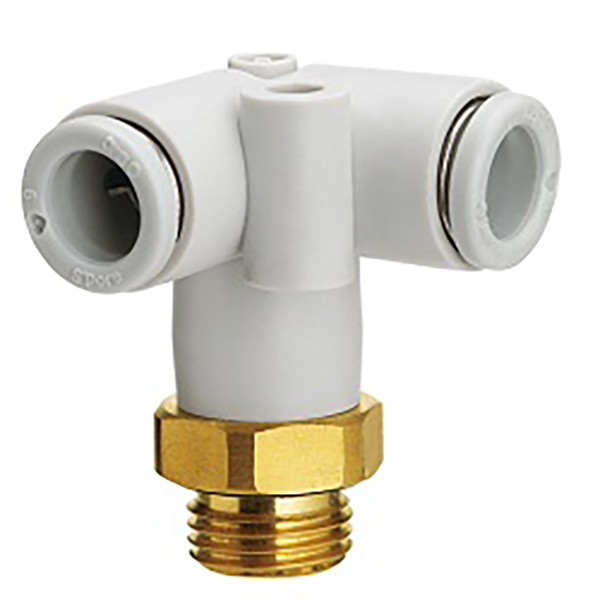

2.2 ఇంపీరియల్ టేపర్ మేల్ థ్రెడ్ R Y టీ (బాటమ్ థ్రెడ్ ఇన్‌లెట్, డ్యూయల్ ట్యూబ్ అవుట్‌లెట్స్)
ఎయిర్ సోర్స్ ఇన్‌లెట్ కోసం దిగువ ఇంపీరియల్ R టేపర్ మేల్ థ్రెడ్, ట్యూబ్ కనెక్షన్ కోసం మొదటి రెండు సమాంతర పుష్-ఇన్ పోర్ట్‌లు, థ్రెడ్ ఇన్‌స్టాలేషన్ మరియు ఫిక్స్‌డ్ ఎయిర్ సోర్స్ బ్రాంచింగ్‌కు అనుకూలం.
|
మోడల్ |
R థ్రెడ్ స్పెక్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2D04-01S |
R1/8 |
4 |
|
KQ2D04-02S |
R1/4 |
4 |
|
KQ2D06-01S |
R1/8 |
6 |
|
KQ2D06-02S |
R1/4 |
6 |
|
KQ2D06-03S |
R3/8 |
6 |
|
KQ2D08-01S |
R1/8 |
8 |
|
KQ2D08-02S |
R1/4 |
8 |
|
KQ2D08-03S |
R3/8 |
8 |
|
KQ2D10-02S |
R1/4 |
10 |
|
KQ2D10-03S |
R3/8 |
10 |
|
KQ2D10-04S |
R1/2 |
10 |
|
KQ2D12-02S |
R1/4 |
12 |
|
KQ2D12-03S |
R3/8 |
12 |
|
KQ2D12-04S |
R1/2 |
12 |
2.3 మెట్రిక్ ఫైన్ మేల్ థ్రెడ్ M Y టీ (దిగువ M థ్రెడ్ ఇన్‌లెట్, డ్యూయల్ ట్యూబ్ అవుట్‌లెట్‌లు)
బాటమ్ ప్రెసిషన్ మెట్రిక్ ఫైన్ మేల్ థ్రెడ్, మినియేచర్ న్యూమాటిక్ మాడ్యూల్స్ కోసం కాంపాక్ట్ స్ట్రక్చర్ మరియు స్మాల్-స్పేస్ ఆటోమేషన్ ఎక్విప్‌మెంట్ పైపింగ్.
|
మోడల్ |
మెట్రిక్ థ్రెడ్ స్పెక్ |
ట్యూబ్ బయటి వ్యాసం ΦD (మిమీ) |
|
KQ2D04-M5 |
M5×0.8 |
4 |
|
KQ2D04-M6 |
M6×1.0 |
4 |
|
KQ2D06-M5 |
M5×0.8 |
6 |
|
KQ2D06-M6 |
M6×1.0 |
6 |
|
అంశం |
పరామితి |
|
అనుకూల గొట్టాలు |
PU పాలియురేతేన్ ట్యూబ్, PA నైలాన్ న్యూమాటిక్ ట్యూబ్ |
|
పని ఒత్తిడి పరిధి |
వాక్యూమ్ -100kPa ~ సానుకూల పీడనం 1.0MPa |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
0℃ ~ 60℃ |
|
అసెంబ్లీ & వేరుచేయడం |
ట్యూబ్ చొప్పించిన తర్వాత ఆటోమేటిక్ లాకింగ్; గొట్టాలను బయటకు తీయడానికి వైట్ రిలీజ్ రింగ్‌ని నొక్కండి |
|
కోర్ మెటీరియల్ |
PBT బాడీ, స్టెయిన్‌లెస్ స్టీల్ క్లా, NBR రబ్బర్ సీల్ |
• ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లు మరియు ఫిక్చర్ న్యూమాటిక్ సర్క్యూట్‌ల కోసం 1-టు-2 ఎయిర్ సోర్స్ డిస్ట్రిబ్యూషన్
• రోబోటిక్ ఎండ్ ఎఫెక్టర్ వాక్యూమ్ సిస్టమ్స్ కోసం డ్యూయల్ సక్షన్ కప్ సింక్రోనస్ ఎయిర్ సప్లై
• ద్వంద్వ-సిలిండర్ సింక్రోనస్ ఆపరేషన్ కోసం సమాంతర పైప్‌లైన్ విభజన
• ఇరుకైన-స్పేస్ వాయు పరికరాల కోసం కాంపాక్ట్ మరియు చక్కనైన గొట్టాల రూటింగ్
• KQ2D Y-రకం టీ: రెండు సమాంతర అవుట్‌లెట్‌లతో మృదువైన Y-ఆకారపు విభజనను స్వీకరిస్తుంది. తక్కువ వాయుప్రసరణ అల్లకల్లోలం మరియు చిన్న పీడన తగ్గుదల, మరింత సమతుల్య వాయుప్రసరణ పంపిణీని అందిస్తుంది. ఇరుకైన ఇన్‌స్టాలేషన్ ఖాళీలు మరియు ఒకే-వైపు సమాంతర గొట్టాల రూటింగ్ కోసం ఆప్టిమైజ్ చేయబడింది, డ్యూయల్ సింక్రోనస్ సక్షన్ కప్పులు మరియు డ్యూయల్-సిలిండర్ సిస్టమ్‌లకు ఖచ్చితంగా సరిపోతుంది.
• KQ2T T-రకం టీ: నిలువు పార్శ్వ శాఖలతో క్లాసిక్ ఆర్తోగోనల్ T- ఆకారపు నిర్మాణం. ప్రామాణిక 90° నిలువు పార్శ్వ పైప్‌లైన్ మళ్లింపు కోసం రూపొందించబడింది, సాధారణ మెషిన్ లేఅవుట్ మరియు ప్రధాన పైప్‌లైన్ పార్శ్వ శాఖల దృశ్యాలకు అనువైనది.
• ఎంపిక చిట్కా: ఎంచుకోండిKQ2D ఇరుకైన ఖాళీలు మరియు ఒకే వైపు సమాంతర చెదరగొట్టబడిన గొట్టాల కోసం; ఎంచుకోండిKQ2T నిలువు పార్శ్వ పైప్‌లైన్ అవుట్‌లెట్ మరియు సాంప్రదాయ లంబ కోణం బ్రాంకింగ్ లేఅవుట్ కోసం.
