JA / JB / JC / JS సిరీస్ ఫ్లోటింగ్ జాయింట్

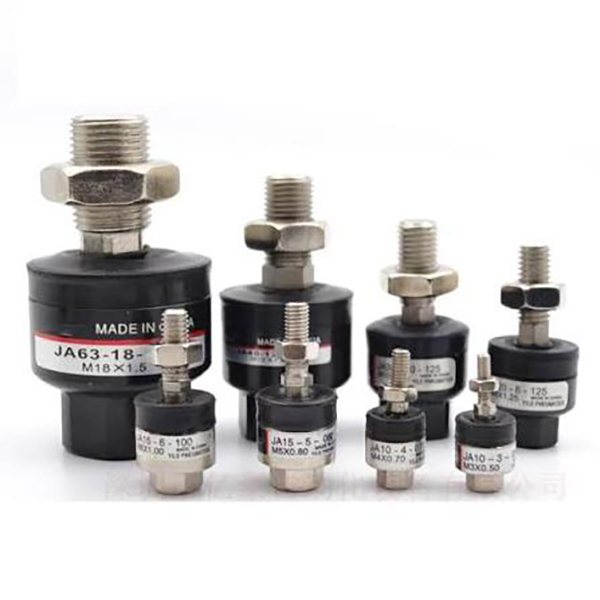

SOLH JA / JB / JC / JS సిరీస్ ఫ్లోటింగ్ జాయింట్ | SMC ఈక్వివలెంట్ న్యూమాటిక్ రాడ్ ఎండ్ కనెక్టర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC స్టాండర్డ్ ఫ్లోటింగ్ జాయింట్, డైరెక్ట్ రీప్లేస్‌మెంట్

1. ఉత్పత్తి అవలోకనం

  ఫ్లోటింగ్ జాయింట్ సిలిండర్ పిస్టన్ రాడ్ మరియు లోడ్ మధ్య సౌకర్యవంతమైన ఉచ్చారణగా పనిచేస్తుంది. మౌంటు మిస్‌అలైన్‌మెంట్ మరియు సమాంతరత లోపాన్ని గ్రహించడం దీని ప్రధాన విధి. ఇది పిస్టన్ రాడ్‌ను సైడ్ థ్రస్ట్ నుండి రక్షిస్తుంది, వంగడం, అసాధారణ దుస్తులు మరియు జామింగ్ ప్రమాదాన్ని తగ్గిస్తుంది. ఇది ఆటోమేషన్ మెషినరీకి అవసరమైన ప్రామాణిక అనుబంధం.

2. నాలుగు సిరీస్ వర్గీకరణ & తేడాలు

3. సాధారణ సాంకేతిక లక్షణాలు

   స్వింగ్ యాంగిల్: JA/JB/JS కోసం ±5°; ±10° వరకు ఎంచుకున్న JC మోడల్‌లు

   అనుమతించదగిన ఆఫ్‌సెట్: 0.5~1 మిమీ (JA); 0.5 మిమీ (JB / JC / JS)

     • ఆపరేటింగ్ ఉష్ణోగ్రత: -5~+70℃ (ప్రామాణికం); -10~+120℃ (స్టెయిన్‌లెస్ స్టీల్ JS)

     • థ్రెడ్ పరిమాణాలు: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, సిలిండర్ బోర్‌కు సరిపోలింది

     • పని ఒత్తిడి: గాలికి సంబంధించిన ≤1 MPa; హెవీ డ్యూటీ హైడ్రాలిక్ వెర్షన్‌ల కోసం ≤3.5 MPa

4. మోడల్ కోడ్ వివరణ & ఉదాహరణలు

  JA20-8-100 / JB16-6-080ని సూచనగా తీసుకోండి:
  ఉపసర్గ JAJB/JC/JS = సిరీస్ రకం
  1వ సంఖ్య (20/16): సరిపోలిన సిలిండర్ బోర్ Φ20 / Φ16
  2వ సంఖ్య (86): పిస్టన్ రాడ్ థ్రెడ్ M8×1.25 / M6×1.0
  ప్రత్యయం (100080): మౌంటు డైమెన్షన్ / రాడ్ కోడ్, ప్రామాణిక మొత్తం పొడవుకు అనుగుణంగా ఉంటుంది

5. 3-దశల ఎంపిక గైడ్

  1. సిలిండర్ రకం ద్వారా శ్రేణిని ఎంచుకోండి

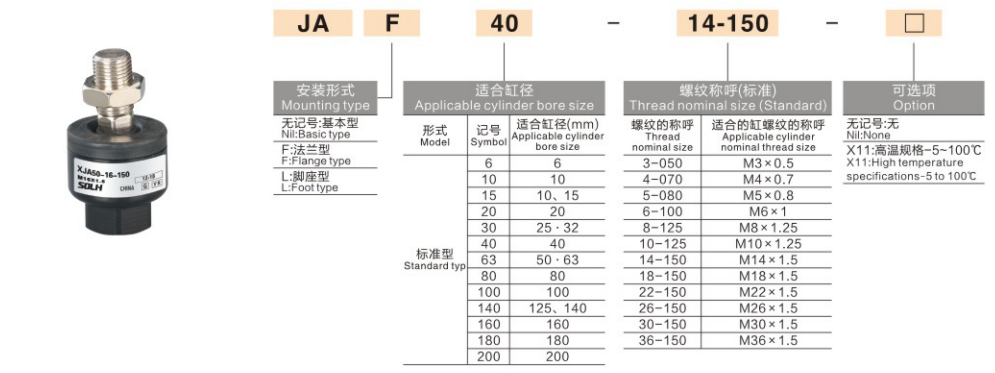

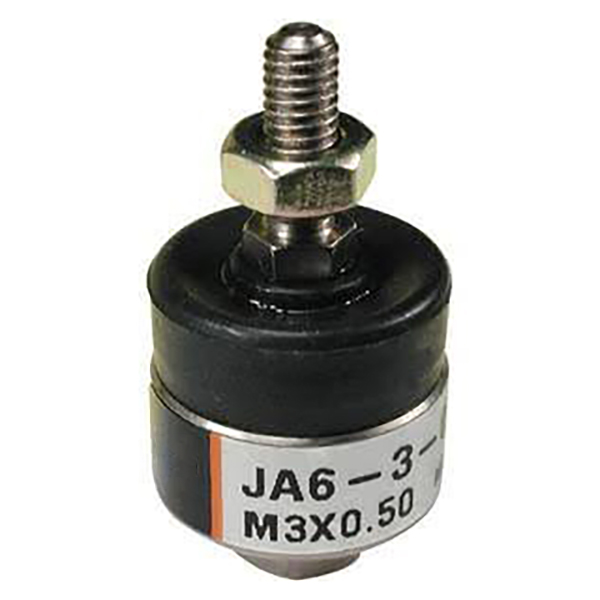

     ప్రామాణిక సిలిండర్ (SC  SI / CP96) → JA, సాధారణ ప్రాధాన్యత

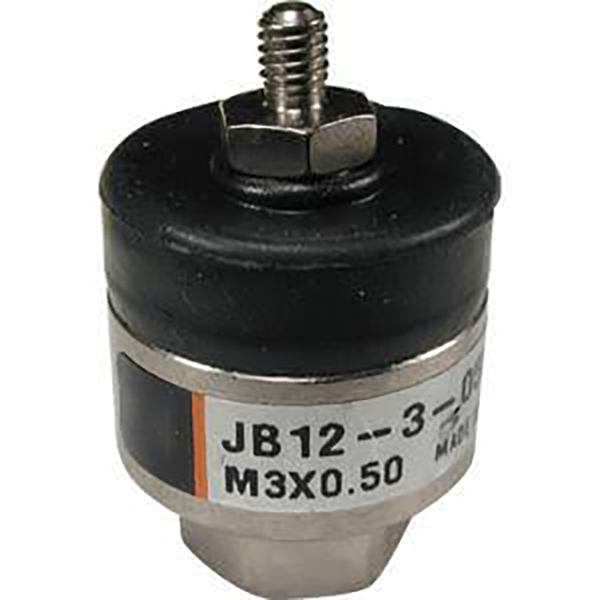

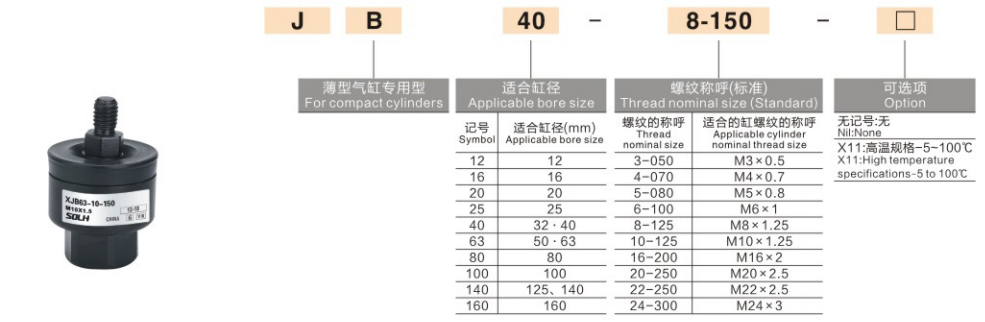

     సన్నని సిలిండర్ (CQ2  CDQ2) → JB, కాంపాక్ట్ స్పేస్

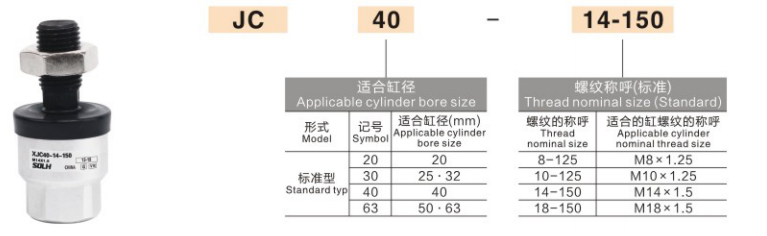

     మైక్రో సిలిండర్  అల్ట్రా-టైట్ లేఅవుట్ → JC అల్ట్రా-షార్ట్

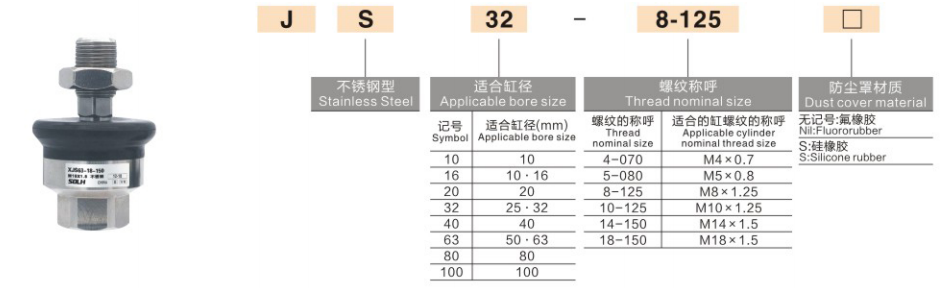

     ఆహారం  వైద్యం / తడి / తినివేయు వాతావరణం → JS స్టెయిన్‌లెస్ స్టీల్

  2. థ్రెడ్ మరియు బోర్ పరిమాణాన్ని సరిపోల్చండి
     పిస్టన్ రాడ్ థ్రెడ్ (M5  M8 / M10 మొదలైనవి) మరియు సిలిండర్ బోర్‌ని నిర్ధారించండి. గమనిక: వేర్వేరు బ్రాండ్‌ల నుండి ఒకే బోర్ వేర్వేరు థ్రెడ్ స్పెసిఫికేషన్‌లను కలిగి ఉండవచ్చు, ఎల్లప్పుడూ వాస్తవ సిలిండర్ డ్రాయింగ్‌కు వ్యతిరేకంగా వెరిఫై చేయండి.

  3. మ్యాచ్ లోడ్ మరియు పని పరిస్థితి
     స్టాండర్డ్ న్యూమాటిక్: స్టాండర్డ్ సిరీస్ సరే

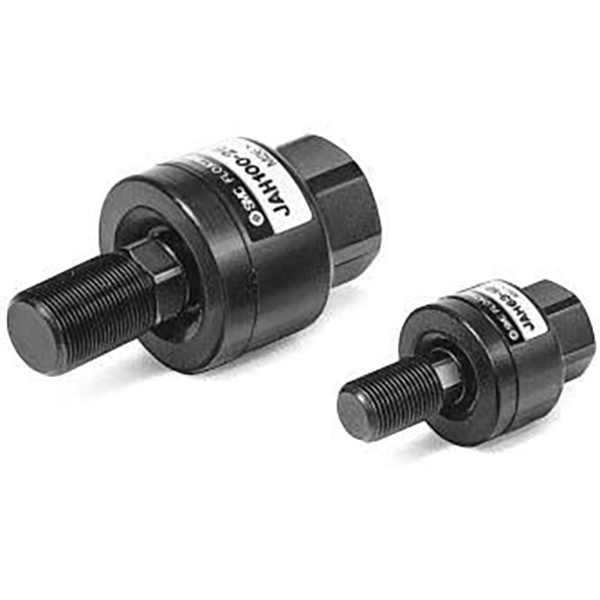

     హెవీ లోడ్  హైడ్రాలిక్: డెడికేటెడ్ హెవీ డ్యూటీ ఫ్లోటింగ్ జాయింట్‌ను ఎంచుకోండి (సాధారణ JA కాదు)
     హై ఫ్రీక్వెన్సీ రెసిప్రొకేషన్: సుదీర్ఘ సేవా జీవితం కోసం డస్ట్ కవర్ వెర్షన్‌ను ఇష్టపడండి

6. ఇన్‌స్టాలేషన్ & ఆపరేషన్ నోట్స్

     • పిస్టన్ రాడ్‌పై థ్రెడ్ చేయడానికి ముందు డస్ట్ క్యాప్‌ను తొలగించండి, క్యాప్‌ను నలిపివేయకుండా ఉండటానికి అసెంబ్లీ తర్వాత మళ్లీ ఇన్‌స్టాల్ చేయండి.

     • థ్రెడ్‌లపై తక్కువ మొత్తంలో వాయురహిత థ్రెడ్ లాకర్‌ను వర్తించండి. PTFE టేప్ నిషేధించబడింది; శిధిలాలు బాల్ జాయింట్‌ను జామ్ చేయవచ్చు.

     • పేర్కొన్న బిగుతు టార్క్‌ని అనుసరించండి. అతిగా బిగించడం బాల్ జాయింట్‌ను లాక్ చేస్తుంది మరియు ఫ్లోటింగ్ ఫంక్షన్‌ను నిలిపివేస్తుంది.

     • అంటుకోకుండా ఉచిత కదలికను నిర్ధారించడానికి ఇన్‌స్టాలేషన్ తర్వాత మాన్యువల్‌గా స్వింగ్ చేయండి.

7. SOLH రీప్లేస్‌మెంట్ స్టేట్‌మెంట్

     SOLH JA/JB/JC/JS ఫ్లోటింగ్ జాయింట్లు SMC మోడల్ కోడింగ్, డైమెన్షన్ మరియు పెర్ఫార్మెన్స్ స్పెసిఫికేషన్‌ను పూర్తిగా అనుసరిస్తాయి. దిగుమతి చేసుకున్న భాగాలకు నేరుగా డ్రాప్-ఇన్ రీప్లేస్‌మెంట్, పోటీ ధర మరియు తక్కువ లీడ్ టైమ్‌తో, సామూహిక పరికరాల ధర తగ్గింపుకు అనువైనది.
