న్యూమాటిక్ కాంపోనెంట్స్ సిరీస్

వాయు సిలిండర్ రాడ్ ముగింపు కోసం SOLH Y రకం డబుల్ ఇయర్ క్లెవిస్ జాయింట్, SMC/AirTAC భాగాలతో పరస్పరం మార్చుకోగల ప్రామాణిక ఫోర్క్ కనెక్టర్. అంతర్గత థ్రెడ్ M10×1.25-M27×2 సరిపోలే 32-125mm బోర్లు, పిన్ హోల్ φ10-27mm, ±5° సింగిల్ ప్లేన్ స్వింగ్. కార్బన్ స్టీల్ నల్లబడిన/గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్. పుష్ పుల్ మరియు ఆర్టిక్యులేటెడ్ మెకానిజమ్స్‌లో అధిక లోడ్ బేరింగ్‌తో సింగిల్ ఇయర్ లోడ్ లగ్‌లకు అనువైనది.

గాలికి సంబంధించిన సిలిండర్ రాడ్ ఎండ్ కోసం SOLH F రకం ఫ్లోటింగ్ జాయింట్, ఫ్లెక్సిబుల్ బాల్ హెడ్ కాంపెన్సేటింగ్ కనెక్టర్. అక్షసంబంధ/రేడియల్ మిస్‌లైన్‌మెంట్‌ను గ్రహిస్తుంది (అక్షసంబంధ ±1.5మిమీ, కోణీయ ±2°~±5°), సైడ్ ఫోర్స్‌ను తొలగిస్తుంది మరియు సిలిండర్ సీల్స్‌ను రక్షిస్తుంది. థ్రెడ్‌లు M6×1.0-M20×1.5 సరిపోలే 16-100mm బోర్లు, యానోడైజ్డ్ అల్యూమినియం లేదా 304 స్టెయిన్‌లెస్. AirTAC F సిరీస్, SMC JAF/JAHFతో పరస్పరం మార్చుకోవచ్చు. ప్రెస్ ఫిట్టింగ్, అసెంబ్లీ లైన్లు మరియు లాంగ్ స్ట్రోక్ కన్వేయింగ్ కోసం అనువైనది.

గాలికి సంబంధించిన సిలిండర్ రాడ్ ముగింపు కోసం SOLH U రకం ఫిష్ ఐ రాడ్ ఎండ్ బేరింగ్, ±13°~±15° స్వింగ్‌తో 360° యూనివర్సల్ ఆర్టిక్యులేటెడ్ జాయింట్. 2 మిమీ వరకు ఏకాక్షక విచలనాన్ని భర్తీ చేస్తుంది, పార్శ్వ శక్తిని తొలగిస్తుంది మరియు సిలిండర్ సీల్స్‌ను రక్షిస్తుంది. థ్రెడ్‌లు M6×1.0-M27×2 సరిపోలే 16-125mm బోర్లు, బేరింగ్ స్టీల్ / సెల్ఫ్ లూబ్రికేటింగ్ కాపర్ / 304 స్టెయిన్‌లెస్ ఎంపికలు. AirTAC F-U మరియు SMC PHS పరస్పరం మార్చుకోగలిగినవి. హై స్పీడ్, ఎక్సెంట్రిక్ మరియు మల్టీ యాంగిల్ లోడ్ మెకానిజమ్‌లకు అనువైనది.

SOLH C-రకం సెల్ఫ్-లాకింగ్ న్యూమాటిక్ క్విక్ కప్లర్, సింగిల్ హ్యాండ్ ఆపరేషన్ కోసం స్టీల్ బాల్ సెల్ఫ్-లాక్ డిజైన్. NBR సీలింగ్, పని ఒత్తిడి 0-1.0MPa. నికెల్ పూతతో కూడిన ఉక్కు / ప్లాస్టిక్ ఎంపికలు. Φ4×6~Φ8×12 PU ట్యూబ్ మరియు G1/4, G3/8, G1/2 థ్రెడ్‌ల కోసం PP10~PP40, PF/PH/SP/SM సిరీస్. SMC & AirTACతో పరస్పరం మార్చుకోగలిగే క్రాస్ బ్రాండ్. ఎయిర్ కంప్రెషర్‌లు, ఎయిర్ టూల్స్ మరియు వాక్యూమ్ జనరేటర్ న్యూమాటిక్ లైన్‌ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

SOLH KQ2H వన్ టచ్ స్ట్రెయిట్ పుష్ ఇన్ ఫిట్టింగ్, డైరెక్ట్ రీప్లేస్‌మెంట్ SMC KQ2H. POM బాడీ, నికెల్ పూతతో కూడిన ఇత్తడి దారం, NBR సీల్. 1.0MPa వరకు కంప్రెస్డ్ ఎయిర్ మరియు వాక్యూమ్ డౌన్ -95kPa వరకు పని చేస్తుంది. Φ2-Φ16 PU/PA ట్యూబ్‌లు, మెట్రిక్ M & R టేపర్ థ్రెడ్‌లు, సమాన-వ్యాసం మరియు తగ్గించే కాన్ఫిగరేషన్‌లను కవర్ చేస్తుంది. వాక్యూమ్ జనరేటర్లు, మైక్రో సిలిండర్లు మరియు పరిమిత ఆటోమేషన్ న్యూమాటిక్ పైపింగ్‌లకు అనువైనది.

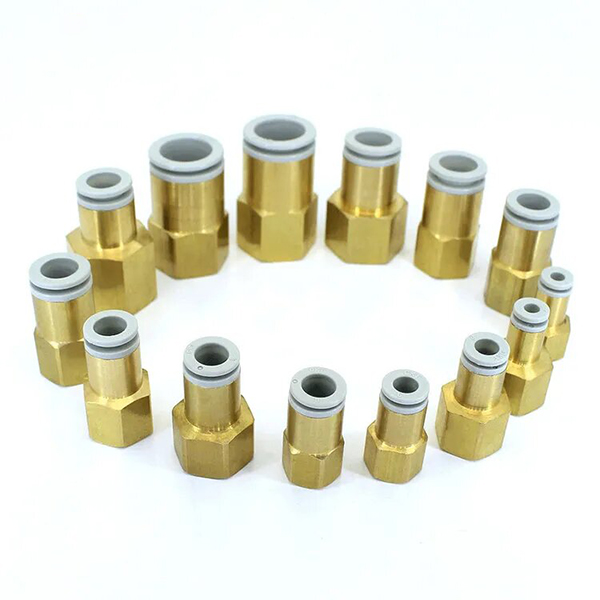

SOLH KQ2F ఫిట్టింగ్‌లో వన్ టచ్ పుష్, SMC KQ2F కోసం డైరెక్ట్ రీప్లేస్‌మెంట్. నికెల్ పూతతో కూడిన బ్రాస్ బాడీ, NBR సీల్, 1.0MPa కంప్రెస్డ్ ఎయిర్ వరకు వాక్యూమ్ (-0.1MPa) కోసం పనిచేస్తుంది. PU/PA/FEP/PFA ట్యూబ్ కోసం ఒక చివర, ఒక ముగింపు స్త్రీ థ్రెడ్ M5/Rc1/8~Rc1/2. టైట్ స్పేస్ పైపింగ్ కోసం కాంపాక్ట్ రొటేటబుల్ డిజైన్, సోలనోయిడ్ వాల్వ్‌లు, సిలిండర్లు మరియు ఆటోమేషన్ వాక్యూమ్ సర్క్యూట్‌లపై విస్తృతంగా ఉపయోగించబడుతుంది.

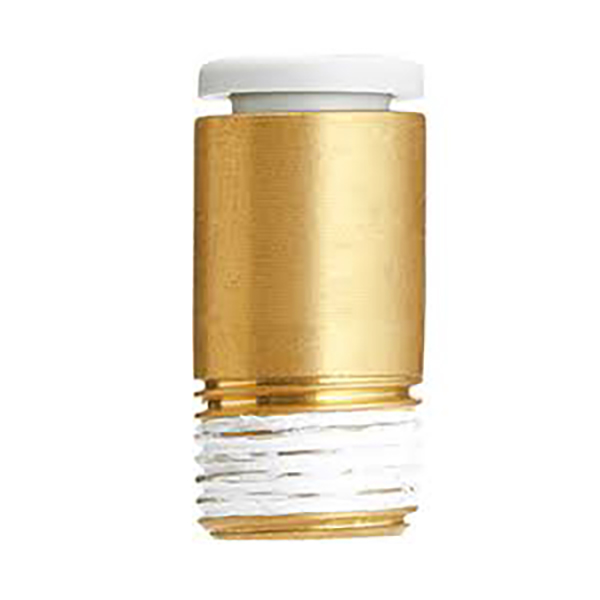

SOLH KQ2S వన్ టచ్ పుష్ ఇన్ ఫిట్టింగ్, డైరెక్ట్ SMC KQ2S రీప్లేస్‌మెంట్. నికెల్ పూతతో కూడిన బ్రాస్ బాడీ, NBR సీల్, 1.0MPa కంప్రెస్డ్ ఎయిర్ వరకు వాక్యూమ్ (-0.1MPa) కోసం పనిచేస్తుంది. PU/PA ట్యూబ్‌కి ఒక చివర, రీసెస్‌డ్ ఇన్నర్ హెక్స్ సాకెట్‌తో కూడిన మేల్ థ్రెడ్ ఎండ్, టైట్ స్పేస్‌లో హెక్స్ రెంచ్ బిగించడాన్ని ప్రారంభిస్తుంది. కాంపాక్ట్ వాల్వ్ ద్వీపాలు, అధిక సాంద్రత కలిగిన వాయు వైరింగ్ మరియు వాక్యూమ్ అడ్సోర్ప్షన్ సిస్టమ్‌లకు గొప్పది.

SOLH KQ2L ఒక టచ్ 90°ఎల్బో పుష్ ఫిట్టింగ్‌లో, SMC KQ2Lకి నేరుగా రీప్లేస్‌మెంట్. POM బాడీ, NBR సీల్, 0~1.0MPa కంప్రెస్డ్ ఎయిర్ మరియు 95kPa వరకు వాక్యూమ్‌కు మద్దతు ఇస్తుంది. బహుళ శైలులు: PU/PA ట్యూబ్ కోసం మగ థ్రెడ్, సమాన వ్యాసం కలిగిన మోచేయి, కాండం మోచేయి & తగ్గించే స్టెమ్ ఎల్బో. వాక్యూమ్ జనరేటర్‌లు, సోలనోయిడ్ వాల్వ్‌లు మరియు ఆటోమేషన్ మెషినరీలపై 90° పైపింగ్‌కు స్థలాన్ని ఆదా చేయడం కోసం పర్ఫెక్ట్.

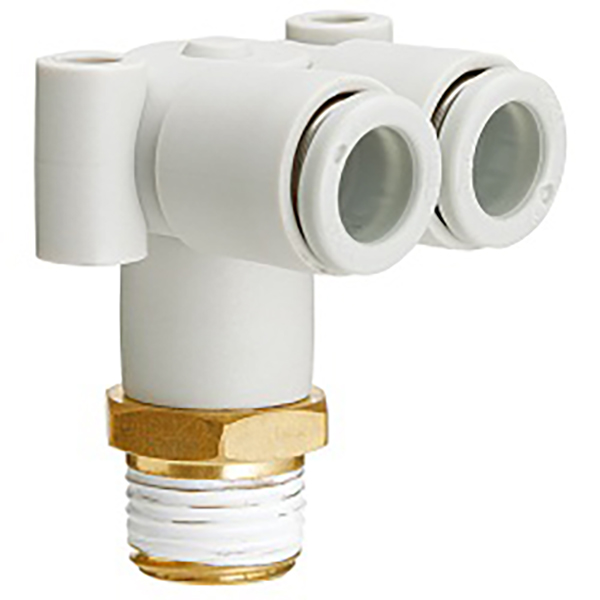

SOLH KQ2LU L-రకం 1 నుండి 2 ట్విన్ ఎల్బో పుష్-ఇన్ ఫిట్టింగ్, SMC KQ2LUతో పరస్పరం మార్చుకోవచ్చు. 90° ఒక ఇన్‌లెట్ రెండు అవుట్‌లెట్‌లు బ్యాలెన్స్‌డ్ ఎయిర్‌ఫ్లో కోసం డిజైన్ చేయబడ్డాయి. POM బాడీ, నికెల్ పూతతో కూడిన బ్రాస్ థ్రెడ్ మరియు NBR సీల్, 0~1.0MPa కంప్రెస్డ్ ఎయిర్ మరియు -95kPa వాక్యూమ్ కోసం పని చేస్తుంది. PU/PA గొట్టాల కోసం బహుళ థ్రెడ్ & సమాన-వ్యాసం ఎంపికలు, రోబోటిక్ ఎండ్ ఎఫెక్టర్ మరియు వాక్యూమ్ సక్షన్ కప్ బ్రాంచింగ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.
