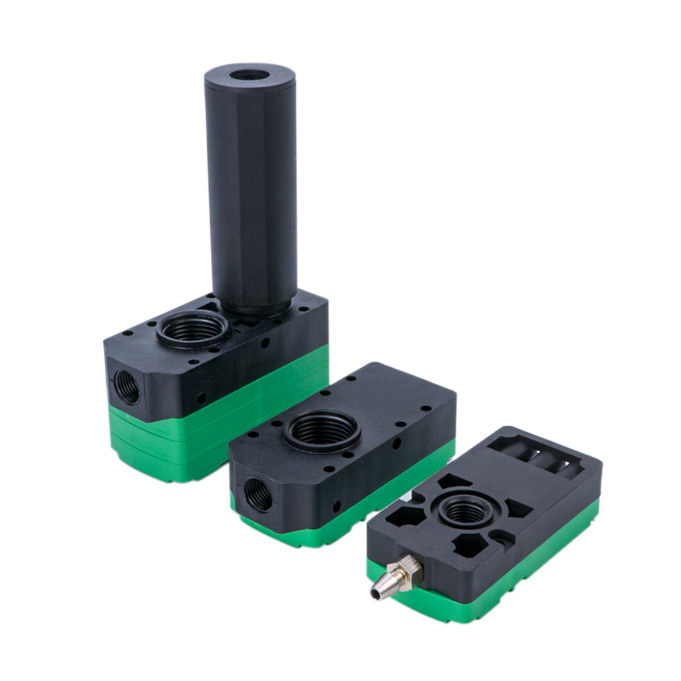

PBM/PBX సిరీస్ బహుళ-దశల వాక్యూమ్ జనరేటర్

PBM / PBX సిరీస్ మినీ మల్టీ-స్టేజ్ మల్టీ-ఎనర్జీ వాక్యూమ్ ఎజెక్టర్ | పియాబ్ స్టైల్ స్టాకబుల్ వాక్యూమ్ జనరేటర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | అల్ట్రా-థిన్ స్టాకబుల్ 2-స్టేజ్ వెంచురి వాక్యూమ్ జనరేటర్

1. ఉత్పత్తి అవలోకనం

   PBM / PBX అనేవి Piab-శైలి మినీ టూ-స్టేజ్ డిఫ్యూజింగ్ మల్టీ-స్టేజ్ వాక్యూమ్ జనరేటర్లు, వీటిని మల్టీ-ఎనర్జీ వాక్యూమ్ జనరేటర్లు అని కూడా పిలుస్తారు. వారు అల్ట్రా-సన్నని తేలికైన శరీరంతో మాడ్యులర్ స్టాకబుల్ డిజైన్‌ను స్వీకరించారు. PBM అనేది ప్రామాణిక అంతర్నిర్మిత సైలెన్సర్ వెర్షన్, అయితే PBX అనేది సమ్మేళనం బాహ్య సైలెన్సర్ రకం. మూడు ఫంక్షనల్ వెర్షన్‌లు అందుబాటులో ఉన్నాయి: టైప్ A వాల్వ్‌లెస్, టైప్ B విత్ సప్లై వాల్వ్, టైప్ C ఫుల్ మల్టీ-ఎనర్జీ ఇంటిగ్రేటెడ్ మోడల్.

  కోర్ పొజిషనింగ్: కాంపాక్ట్ పాదముద్ర, తక్కువ గాలి వినియోగం మరియు పెద్ద చూషణ ప్రవాహం. బహుళ చూషణ కప్పుల కోసం స్వతంత్ర నియంత్రణతో బహుళ-లేయర్ మానిఫోల్డ్ స్టాకింగ్‌కు మద్దతు ఇస్తుంది. ఫోమ్ చూషణ కప్పులతో రోబోట్ EOAT, ప్యాలెటైజింగ్ మరియు పోరస్ వర్క్‌పీస్‌లకు అనువైనది.

      • PBM స్టాండర్డ్ మినీ: అంతర్నిర్మిత సైలెన్సర్, స్లిమ్ బాడీ, తక్కువ శబ్దం, సింగిల్ యూనిట్ లేదా పేర్చబడిన అసెంబ్లీకి అనుకూలం

      • PBX X-మినీ సమ్మేళనం రకం: తొలగించగల బాహ్య సైలెన్సర్ కాట్రిడ్జ్, అధిక అంతిమ వాక్యూమ్, పెద్ద ప్రవాహం మరియు మెరుగైన వేడి వెదజల్లడం, అధిక-చక్రం నిరంతర ఆపరేషన్ కోసం రూపొందించబడింది

  సైజు గ్రేడ్‌లు: 5 / 10 / 20 / 30. సంఖ్య సమానమైన వాక్యూమ్ పంప్ పవర్ రేటింగ్ (0.05~0.3kW)ని సూచిస్తుంది. ఫంక్షనల్ వెర్షన్‌లు: బేసిక్ వాల్వ్‌లెస్, బి ఇంటిగ్రేటెడ్ సప్లై వాల్వ్, సి ఫుల్ మల్టీ-ఎనర్జీ మోడల్ (సప్లై వాల్వ్ + బ్రేక్ వాల్వ్ + వాక్యూమ్ ప్రెజర్ డిటెక్షన్ + అడ్జస్టబుల్ వాక్యూమ్ బ్రేక్ థొరెటల్).

2. మోడల్ కోడింగ్ నియమం

  ఉదాహరణ: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: అంతర్నిర్మిత సైలెన్సర్‌తో ప్రామాణిక మినీ రకం

￮ PBX: బాహ్య సైలెన్సర్ కాట్రిడ్జ్‌తో కూడిన కాంపౌండ్ X-మినీ రకం

     • 10: సైజు కోడ్ (5/10/20/30)

￮ 5: సూక్ష్మ చిన్న ప్రవాహం, చిన్న భాగాలు

￮ 10: చిన్న-మధ్యస్థ ప్రవాహం, 3C చిన్న భాగాలు

￮ 20: మీడియం ఫ్లో బెస్ట్ సెల్లర్, కార్టన్, ఫిల్మ్ & ఫోమ్ సక్షన్ కప్

￮ 30: పెద్ద ప్రవాహం, పెద్ద-ఏరియా పోరస్ షీట్ మరియు ప్యాలెటైజింగ్

     • A/B/C: ఫంక్షనల్ వెర్షన్

￮ A: వాల్వ్‌లెస్ బేసిక్ యూనిట్, జనరేటర్ బాడీ మాత్రమే, బాహ్య సోలనోయిడ్ వాల్వ్ ద్వారా నియంత్రించబడుతుంది

￮ B: సింగిల్ వాల్వ్ వెర్షన్, అంతర్నిర్మిత సరఫరా సోలనోయిడ్ వాల్వ్, ఐచ్ఛిక వన్-వే ప్రెజర్ హోల్డింగ్ వాల్వ్, సహజ వాక్యూమ్ విడుదల

￮ సి: పూర్తి బహుళ-శక్తి వెర్షన్, సరఫరా వాల్వ్ + వాక్యూమ్ బ్రేక్ వాల్వ్ + డిజిటల్ వాక్యూమ్ ప్రెజర్ స్విచ్ + సర్దుబాటు చేయగల బ్లో థొరెటల్

     • K1: వాల్వ్ కాంబినేషన్ కోడ్, K1 = సాధారణంగా క్లోజ్డ్ సప్లై వాల్వ్ + సాధారణంగా క్లోజ్డ్ బ్రేక్ వాల్వ్

     • 5/6: కాయిల్ వోల్టేజ్: 5=DC24V, 6=DC12V

     • L/M: వైర్ లీడ్ స్పెసిఫికేషన్

     • FN: ప్రెజర్ స్విచ్ అవుట్‌పుట్ (NPN/PNP, యూనిట్ ఐచ్ఛిక kPa/inHg)

  ఆర్డరింగ్ ఉదాహరణ: PBM20-C. నిర్వచనం: PBM స్టాండర్డ్ అంతర్నిర్మిత సైలెన్సర్, పరిమాణం 20, టైప్ C ఫుల్ మల్టీ-ఎనర్జీ మోడల్, ఇంటిగ్రేటెడ్ సప్లై & బ్రేక్ వాల్వ్, సర్దుబాటు చేయగల వాక్యూమ్ బ్రేక్ మరియు వాక్యూమ్ డిటెక్షన్ అలారం.

3. PBM VS PBX కోర్ తేడా

4. వెర్షన్ A/B/C ఫంక్షన్ పోలిక

5. టెక్నికల్ స్పెసిఫికేషన్ సారాంశం

  పనితీరు @0.5MPa సరఫరా ఒత్తిడి

6. ఎంపిక గైడ్

  PBM లేదా PBX ఎంచుకోండి

     • ✅ PBM: పరిమిత ఇన్‌స్టాలేషన్ స్థలం, రోబోట్ EOAT, రెగ్యులర్ ఇంటర్‌మిటెంట్ సైకిల్, పొడుచుకు వచ్చిన సైలెన్సర్ అవసరం లేదు

     • ✅ PBX: ఫోమ్ చూషణ కప్పు, పోరస్ కార్టన్, సుదీర్ఘ నిరంతర ఆపరేషన్, అధిక ప్రవాహం & వాక్యూమ్ అవసరం

  A/B/C వెర్షన్‌ని ఎంచుకోండి

     • ✅ వెర్షన్ సి మల్టీ-ఎనర్జీ: రోబోట్ అప్లికేషన్, ఫాస్ట్ బ్లో-ఆఫ్ విడుదల + తప్పిపోయిన పార్ట్ డిటెక్షన్ అలారం, బాహ్య కవాటాలు మరియు పైపింగ్‌ను తగ్గించడం (ప్రాధాన్యత)

     • ✅ వెర్షన్ B: పరిమిత బడ్జెట్, బ్లో-ఆఫ్ వాక్యూమ్ విడుదల లేదు, స్వీయ-బరువు ద్వారా విడుదలైన వర్క్‌పీస్

     • ✅ వెర్షన్ A: ఇప్పటికే ఉన్న బాహ్య సోలేనోయిడ్ వాల్వ్‌తో స్థిర ఫిక్చర్, అత్యల్ప సేకరణ ఖర్చు

  స్టాక్ చేయగల మానిఫోల్డ్ ఫీచర్ (PBM/PBX యొక్క ముఖ్య ప్రయోజనం)

     PBM5 16 లేయర్‌ల వరకు పేర్చగలదు; PBM10 12 లేయర్‌ల వరకు మద్దతు ఇస్తుంది. PBX అదే స్టాకింగ్ సామర్థ్యాన్ని పంచుకుంటుంది. ప్రతి పొర పరస్పర జోక్యం లేకుండా స్వతంత్ర వాక్యూమ్ సర్క్యూట్‌ను కలిగి ఉంటుంది, ఒక ప్రధాన గాలి సరఫరాను పంచుకుంటుంది. బహుళ-స్టేషన్ బదిలీ మరియు బహుళ-నాజిల్ మాడ్యూల్స్ కోసం ఉత్తమ ఎంపిక.

     సీల్ మెటీరియల్: సాధారణ పరిస్థితుల కోసం NBR; ఫుడ్ గ్రేడ్ లేదా యాసిడ్ / ఆల్కలీ తినివేయు పరిసరాల కోసం FKM.

7. టైప్ C మల్టీ-ఎనర్జీ మోడల్ కోసం న్యూమాటిక్ సర్క్యూట్

     ఎయిర్ సోర్స్ → AFC ఎయిర్ ఫిల్టర్ (ఆయిల్ మిస్ట్ నిషిద్ధం) → AR ప్రెజర్ రెగ్యులేటర్ → PBM/PBX-C ఎయిర్ సప్లై పోర్ట్; వాక్యూమ్ పోర్ట్ → ZFC వాక్యూమ్ ఫిల్టర్ → చూషణ కప్పు. రెండు DC24V సిగ్నల్ వైర్లు PLCకి కనెక్ట్ అవుతాయి: ఒకటి వాక్యూమ్ అడ్సార్ప్షన్ కంట్రోల్ కోసం, మరొకటి సర్దుబాటు చేయగల బ్లో-ఆఫ్ వాక్యూమ్ బ్రేక్ కోసం. తప్పిపోయిన / పడిపోయిన వర్క్‌పీస్ గుర్తింపు కోసం ఉపయోగించే వాక్యూమ్ ఫీడ్‌బ్యాక్ సిగ్నల్.

8. ఆపరేషన్ నోట్స్

     • గాలి సరఫరా తప్పనిసరిగా పొడిగా మరియు ఫిల్టర్ చేయబడాలి, ఆయిల్ మిస్ట్ లూబ్రికేటర్ నిషేధించబడింది. చమురు కాలుష్యం రెండు-దశల నాజిల్‌లను అడ్డుకుంటుంది.

     • ZFC వాక్యూమ్ ఫిల్టర్ తప్పనిసరిగా వాక్యూమ్ పైప్‌లైన్‌లో ఇన్‌స్టాల్ చేయబడాలి. దుమ్ము నాజిల్‌లను సులభంగా అడ్డుకుంటుంది మరియు చూషణ శక్తిని తగ్గిస్తుంది.

     • PBX బాహ్య సైలెన్సర్ కాట్రిడ్జ్ పూర్తిగా ఇన్‌స్టాల్ చేయబడాలి; దానిని తొలగించడం వలన చాలా పెద్ద శబ్దం వస్తుంది.

     • టైప్ C వాక్యూమ్ బ్రేక్ థొరెటల్‌ని నెమ్మదిగా సర్దుబాటు చేయండి. అధిక ఓపెనింగ్ సన్నని ఫిల్మ్ మరియు పేపర్ వర్క్‌పీస్‌లను దెబ్బతీస్తుంది.

     • బహుళ-యూనిట్ పేర్చబడిన మానిఫోల్డ్ అసెంబ్లీ కోసం, అన్ని యూనిట్లకు ఒత్తిడిని స్థిరీకరించడానికి ప్రధాన వాయు సరఫరా పైపును విస్తరించండి.

     • విస్తృత ఉష్ణోగ్రత సహనం; తక్కువ-ఉష్ణోగ్రత పరిస్థితుల్లో ఎయిర్ సోర్స్‌పై ఐసింగ్ లేకుండా చూసుకోండి.
