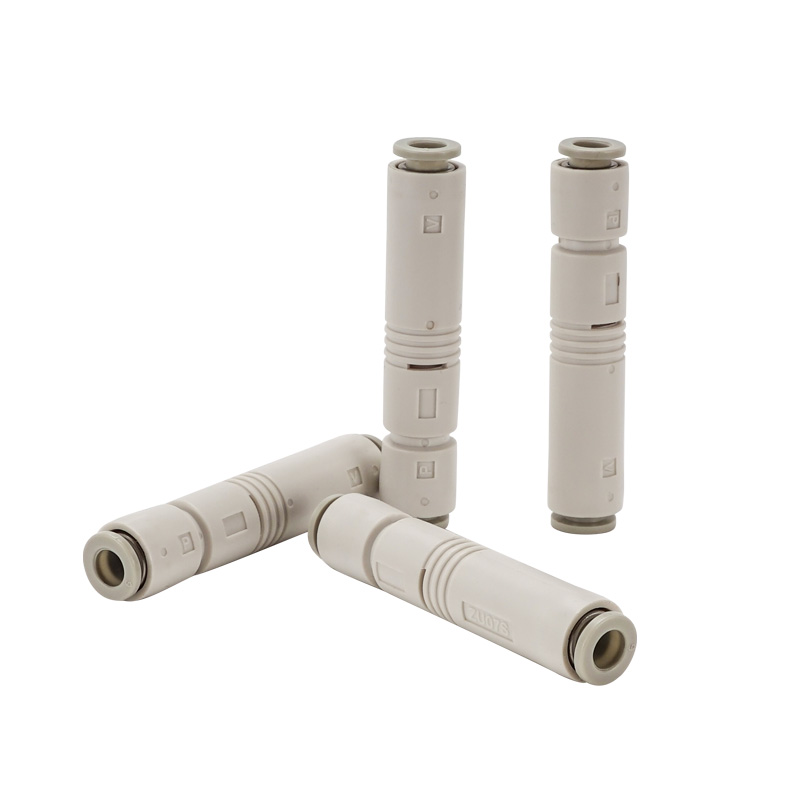

ZU సిరీస్ ఇన్‌లైన్ స్ట్రెయిట్ వాక్యూమ్ ఎజెక్టర్

ZU సిరీస్ ఇన్‌లైన్ స్ట్రెయిట్ వాక్యూమ్ ఎజెక్టర్ | SOLH స్ట్రెయిట్ ట్యూబ్ ఇన్సర్ట్ టైప్ వాక్యూమ్ జనరేటర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC స్టాండర్డ్ ఇంటర్‌చేంజ్ ఇన్‌లైన్ వాక్యూమ్ ఎజెక్టర్

1. ఉత్పత్తి అవలోకనం

     ZU సిరీస్ ఇన్‌లైన్ స్ట్రెయిట్ ట్యూబ్ వాక్యూమ్ ఎజెక్టర్. వాక్యూమ్ పోర్ట్ మరియు ఎయిర్ సప్లై పోర్ట్ సరళ రేఖలో ఏకాక్షకంగా అమర్చబడి ఉంటాయి. ఇది అతిచిన్న పరిమాణం, అల్ట్రా-లైట్ వెయిట్ మరియు స్పేస్-సేవింగ్ ఇన్‌స్టాలేషన్‌ను కలిగి ఉంది. పంపిణీ చేయబడిన చూషణ కప్పులు, కదిలే భాగాలు మరియు ఇరుకైన పరిమిత స్థలానికి అనుకూలం.

2. కోర్ స్ట్రక్చర్ & వర్కింగ్ ప్రిన్సిపల్

     • నిర్మాణం: SUP సప్లై పోర్ట్ → నాజిల్ → డిఫ్యూజర్ విభాగం → VAC వాక్యూమ్ పోర్ట్ → EXH ఎగ్జాస్ట్ పోర్ట్, ఇంటిగ్రల్లీ మోల్డ్ రెసిన్ బాడీ.

     • సూత్రం: నాజిల్ ద్వారా సంపీడన వాయువు యొక్క హై-స్పీడ్ జెట్ వాక్యూమ్ శోషణ కోసం వాక్యూమ్ పోర్ట్ వద్ద ప్రతికూల ఒత్తిడిని సృష్టిస్తుంది; అంతర్నిర్మిత సైలెన్సింగ్ నిర్మాణంతో ఎగ్జాస్ట్.

     • మెటీరియల్: ప్రధాన శరీరం: ఇంజనీరింగ్ PBT రెసిన్; వన్-టచ్ ఫిట్టింగ్: POM. రాగి రహిత & ఫ్లోరిన్ లేని, RoHS కంప్లైంట్.

     • బరువు: ZU05 ≈6.5g, ZU07≈7.0g; కొత్త ZU□A మెరుగైన వెర్షన్ 3.9g మాత్రమే.

3. మోడల్ కోడింగ్ రూల్ (SMC స్టాండర్డ్)

  పాత వెర్షన్ (ZU05 / ZU07)

  ఫార్మాట్: ZU + నాజిల్ బోర్ + రకం(S/L)

     • ZU05S: Φ0.5 నాజిల్, అధిక వాక్యూమ్ రకం (-84kPa)

     • ZU05L: Φ0.5 నాజిల్, అధిక ప్రవాహం రకం (-48kPa)

     • ZU07S: Φ0.7 నాజిల్, అధిక వాక్యూమ్ రకం

     • ZU07L: Φ0.7 నాజిల్, అధిక ప్రవాహం రకం

  కొత్త మెరుగైన సంస్కరణ (ZU□A, చిన్నది & తేలికైనది)

  ఫార్మాట్: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = అధిక వాక్యూమ్ (-87~-90kPa); L = అధిక ప్రవాహం (-48kPa)

     • A = అప్‌గ్రేడ్ చేసిన వెర్షన్: పొడవు 11% కుదించబడింది, బరువు 40% తగ్గింది

4. కీ పారామీటర్ టేబుల్ @0.45MPa ప్రామాణిక సరఫరా ఒత్తిడి

5. S హై వాక్యూమ్ VS L హై ఫ్లో

     • S అధిక వాక్యూమ్ రకం: అల్టిమేట్ వాక్యూమ్ -84~-90kPa. చిన్న చూషణ కప్పుల కోసం, ఎలక్ట్రానిక్ భాగాలు మరియు సన్నని ఫిల్మ్‌ల వంటి బలమైన శోషణ శక్తి అవసరమయ్యే సన్నని, బాగా-సీల్డ్ వర్క్‌పీస్‌లు.

     • L హై ఫ్లో రకం: పెద్ద చూషణ ప్రవాహంతో అల్టిమేట్ వాక్యూమ్ -48kPa. పోరస్/రఫ్ ఉపరితల వర్క్‌పీస్‌లు, పెద్ద చూషణ కప్పులు, అధిక లీకేజీ మరియు వేగవంతమైన ప్రతిస్పందన డిమాండ్, ఉదా. కార్టన్ మరియు చెక్క బోర్డు.

6. ఇన్‌స్టాలేషన్ & పైపింగ్ గైడ్

  1. సంస్థాపన: ఏదైనా ఓరియంటేషన్‌లో మౌంట్ చేయదగినది, ఫిక్సింగ్ బ్రాకెట్ అవసరం లేదు; నేరుగా గాలి పైప్లైన్ మధ్యలో చొప్పించవచ్చు.

  2. పైపింగ్

￮ SUP సరఫరా పోర్ట్: కనెక్ట్ Φ6 ఎయిర్ ట్యూబ్ (ప్రామాణికం)

￮ VAC వాక్యూమ్ పోర్ట్: సక్షన్ కప్ / వాక్యూమ్ పైప్‌లైన్‌ను కనెక్ట్ చేయండి

￮ EXH ఎగ్జాస్ట్ పోర్ట్: వాతావరణానికి తెరవండి, నిరోధించవద్దు

  3. ఒత్తిడి: ప్రామాణిక 0.45MPa, పని పరిధి 0.1~0.6MPa

  4. ఉష్ణోగ్రత: 5~50℃ (గాలి మూలంలో ఐసింగ్ లేదు)

7. సాధారణ అప్లికేషన్ దృశ్యాలు

     • 3C ఎలక్ట్రానిక్స్, సెమీకండక్టర్, చిన్న చూషణ కప్పులతో పంపిణీ చేయబడిన అధిశోషణం

     • ఆటోమేషన్ ప్రొడక్షన్ లైన్, మూవింగ్ పార్ట్స్ / రోబోట్ ఎండ్ ఎఫెక్టర్

     • ఇరుకైన ఇన్‌స్టాలేషన్ స్పేస్, తేలికైన & హై-స్పీడ్ రెస్పాన్స్ అప్లికేషన్‌లు

     • సన్నని కాగితం, సన్నని ఫిల్మ్, చిన్న భాగాలు మరియు ఎలక్ట్రానిక్ చిప్‌లను నిర్వహించడం

8. ఎంపిక పోలిక: ZU vs ZB vs ZL
