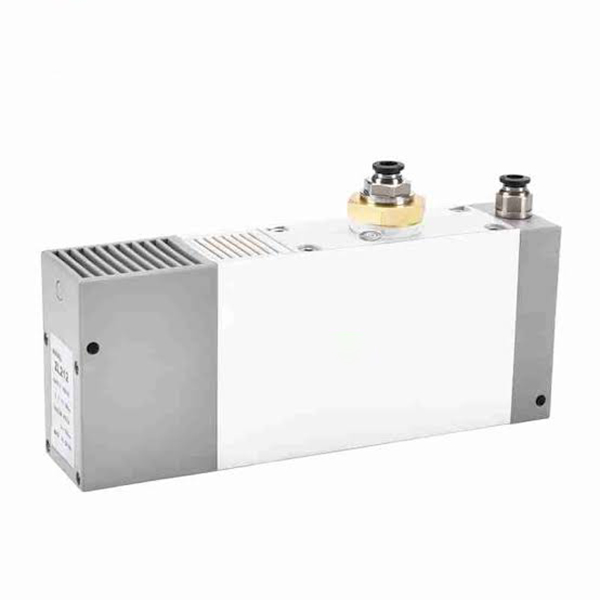

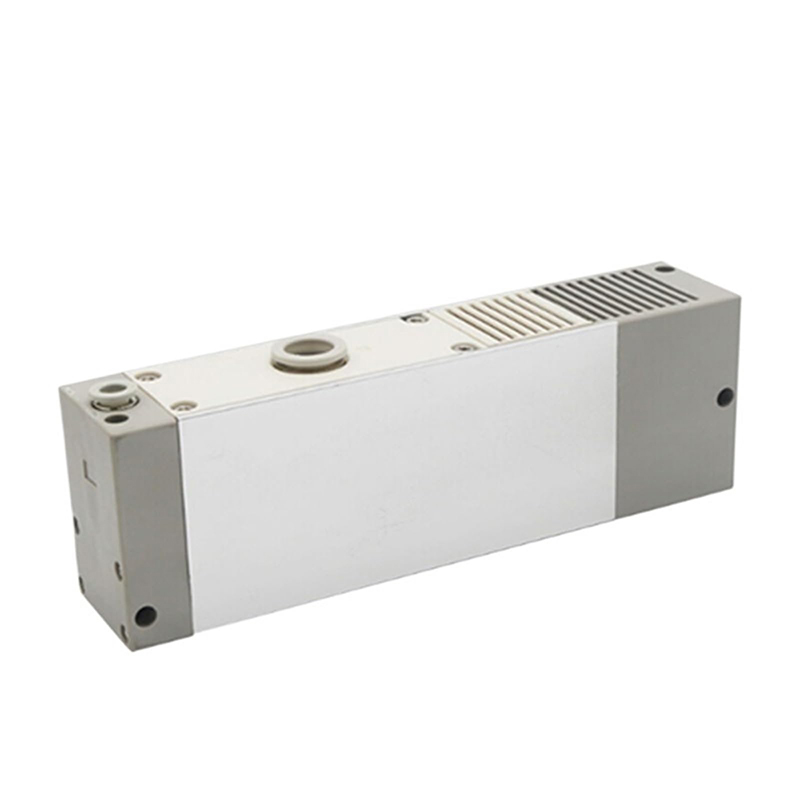

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC ZL212 ఇన్స్టాలేషన్ డైమెన్షన్తో డ్రాప్-ఇన్ రీప్లేస్మెంట్ అనుకూలమైనది
 |
ZL212 సిరీస్ ZL112 సిరీస్ నుండి ఉద్భవించిన లార్జ్-ఫ్లో మల్టీ-స్టేజ్ వాక్యూమ్ ఎజెక్టర్ అప్గ్రేడ్ చేయబడింది. పెద్ద నాజిల్ ఆరిఫైస్తో అమర్చబడి, ఇది అధిక వాక్యూమ్ స్థాయిని మరియు మెరుగైన చూషణ ప్రవాహాన్ని అందిస్తుంది. పెద్ద చూషణ కప్పులు, పోరస్ వర్క్పీస్ మరియు అధిక-లీకేజ్ పని పరిస్థితుల కోసం ప్రత్యేకంగా రూపొందించబడింది. రోబోటిక్ మానిప్యులేటర్లు, షీట్ మెటల్ మరియు గ్లాస్ మెటీరియల్ హ్యాండ్లింగ్ అప్లికేషన్ల కోసం ప్రధాన వాక్యూమ్ యూనిట్గా విస్తృతంగా స్వీకరించబడింది.
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ |
|
ఉత్పత్తి స్థానం |
ZL112 యొక్క అధునాతన అప్గ్రేడ్ మోడల్, అధిక వాక్యూమ్ & అధిక ప్రవాహం కోసం పెద్ద నాజిల్ |
|
వర్తించే ద్రవం |
కంప్రెస్డ్ ఎయిర్ |
|
గాలి ఒత్తిడిని సరఫరా చేయండి |
0.3~0.7MPa, సరైన ఆపరేటింగ్ పరిధి: 0.45~0.5MPa |
|
వాక్యూమ్ డిగ్రీ |
-90 ~ -95kPa |
|
చూషణ ప్రవాహం |
ZL112 కంటే 30% కంటే ఎక్కువ, పోరస్ వర్క్పీస్ & పెద్ద చూషణ కప్పులకు అనుకూలం |
|
గాలి వినియోగం |
బహుళ-దశల డిఫ్యూజర్ డిజైన్, 40% పైగా శక్తి ఆదా మరియు సింగిల్-స్టేజ్ వాక్యూమ్ ఎజెక్టర్ |
|
పరిసర ఉష్ణోగ్రత పరిధి |
-5℃ ~ 60℃ |
|
పోర్ట్ కనెక్షన్ |
స్టాండర్డ్ వన్-టచ్ ఫిట్టింగ్ / థ్రెడ్ పోర్ట్, SMC ZL212 మౌంటు డైమెన్షన్తో పూర్తిగా మార్చుకోవచ్చు |

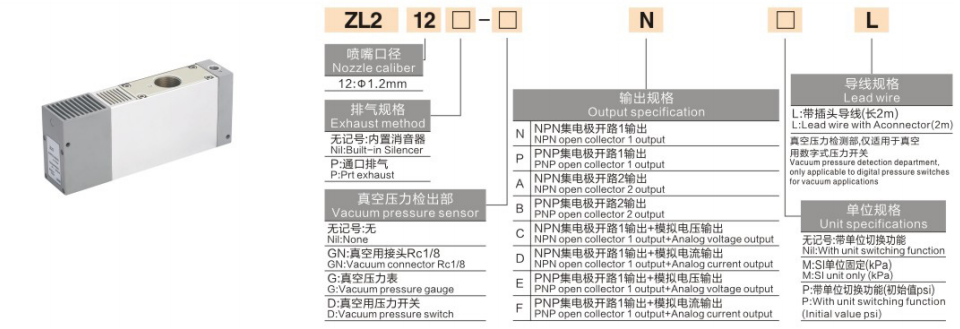

ప్రాథమిక ఆకృతి:ZL212‑□‑□‑□‑□
వాల్వ్ పొడిగించిన ఆకృతితో:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
స్థానం |
కోడ్ |
నిర్వచనం & వివరణాత్మక వివరణ |
|
1-4 |
ZL212 |
బహుళ-దశల వాక్యూమ్ ఎజెక్టర్ కోసం సిరీస్ కోడ్, ZL112తో పోలిస్తే పెద్ద నాజిల్ బోర్ |
|
5వ |
గుర్తు లేదు |
సైలెన్సర్ ఎగ్జాస్ట్, సాధారణ వర్క్షాప్ కోసం ప్రామాణిక నాయిస్ తగ్గింపు |
|
|
P |
పోర్ట్ ఎగ్జాస్ట్, హై-ఫ్లో లేదా కేంద్రీకృత ఎగ్జాస్ట్ ఇన్స్టాలేషన్ కోసం |
|
6వ |
గుర్తు లేదు |
వాక్యూమ్ డిటెక్షన్ మాడ్యూల్ లేకుండా |
|
|
GN |
బాహ్య పీడన గేజ్ కనెక్షన్ కోసం Rc1/8 వాక్యూమ్ డిటెక్టింగ్ పోర్ట్ |
|
|
G |
అంతర్నిర్మిత Y40Z మెకానికల్ వాక్యూమ్ ప్రెజర్ గేజ్ |
|
|
D |
అంతర్నిర్మిత డిజిటల్ వాక్యూమ్ ప్రెజర్ స్విచ్ |
|
7వ |
N |
NPN ఓపెన్-కలెక్టర్ 1-ఛానల్ అవుట్పుట్ |
|
|
P |
PNP ఓపెన్-కలెక్టర్ 1-ఛానల్ అవుట్పుట్ |
|
|
A/B/C/D/E/F |
బహుళ-ఛానల్ అవుట్పుట్ / అనలాగ్ సిగ్నల్ అవుట్పుట్ మరియు ఇతర విస్తరించిన విధులు |
|
8వ |
L |
2-మీటర్ ముందుగా అమర్చిన ప్లగ్-రకం కేబుల్ |
|
|
M / P |
స్థిర యూనిట్ / మారగల యూనిట్ (kPa / psi ఐచ్ఛికం) |
|
మోడల్ |
కోర్ కాన్ఫిగరేషన్ |
సాధారణ అప్లికేషన్ |
|
ZL212 |
ప్రామాణిక బేస్ యూనిట్, గేజ్ లేదు, అంతర్నిర్మిత వాల్వ్ లేదు |
సాధారణ హై-ఫ్లో అప్లికేషన్, బాహ్య సోలేనోయిడ్ వాల్వ్ అవసరం |
|
ZL212-GN |
Rc1/8 బాహ్య వాక్యూమ్ గేజ్ ఇంటర్ఫేస్ |
చదవడానికి బాహ్యంగా కనెక్ట్ చేయబడిన వాక్యూమ్ గేజ్ అవసరమయ్యే అప్లికేషన్లు |
|
ZL212-D |
అంతర్నిర్మిత డిజిటల్ వాక్యూమ్ ప్రెజర్ స్విచ్ |
PLC నియంత్రణ కోసం డిజిటల్ వాక్యూమ్ రీడింగ్ & ఎలక్ట్రిక్ సిగ్నల్ ఫీడ్బ్యాక్ |
|
ZL212-P |
అంతర్నిర్మిత సైలెన్సర్ లేకుండా పోర్ట్-రకం ఎగ్జాస్ట్ వెర్షన్ |
అధిక-ప్రవాహ కేంద్రీకృత ఎగ్జాస్ట్ దృశ్యాలు, శబ్దం-సున్నిత వాతావరణం |
|
ZL212-G |
Y40Z మెకానికల్ వాక్యూమ్ గేజ్తో అమర్చబడింది |
ఖర్చుతో కూడుకున్న స్థానిక యాంత్రిక వాక్యూమ్-స్థాయి సూచన |
|
పోలిక అంశం |
ZL112 |
ZL212 |
|
నాజిల్ బోర్ |
Φ1.2మి.మీ |
పెద్ద-పరిమాణ నాజిల్ |
|
వాక్యూమ్ డిగ్రీ |
-88 ~ -92kPa |
-90 ~ -95kPa, అధిక వాక్యూమ్ పనితీరు |
|
చూషణ ప్రవాహం |
మధ్యస్థ ప్రవాహం రేటు |
+30% అధిక చూషణ ప్రవాహం |
|
అనుకూలమైన పని పరిస్థితి |
సాధారణ చూషణ కప్పులు, చిన్న-మధ్యస్థ వర్క్పీస్ |
పెద్ద చూషణ కప్పు, పోరస్ వర్క్పీస్, షీట్ & గాజు, అధిక లీకేజ్ లూప్లు |
|
బేస్ మోడల్ ధర సూచన |
245 నుండి ప్రారంభమవుతుంది |
478 నుండి ప్రారంభమవుతుంది, సుమారు. ఒకే విధమైన కాన్ఫిగరేషన్లో 20% ఎక్కువ |
• మెరుగైన బహుళ-దశల వెంచురి పనితీరు: ప్రమోట్ చేయబడిన వాక్యూమ్ స్థాయి మరియు చూషణ ప్రవాహం, అధిక-లీకేజ్ వాక్యూమ్ సర్క్యూట్లకు అద్భుతమైన అనుకూలత.
• పూర్తిగా ఇంటిగ్రేటెడ్ మాడ్యులర్ ఎంపికలు: సోలేనోయిడ్ సరఫరా / విడుదల వాల్వ్, సైలెన్సర్, మెకానికల్ / డిజిటల్ వాక్యూమ్ గేజ్ మరియు ప్రెజర్ స్విచ్ వన్-పీస్ కాన్ఫిగరేషన్ కోసం అందుబాటులో ఉన్నాయి, ఇది అదనపు సహాయక భాగాలను తగ్గిస్తుంది.
• తక్కువ శబ్దం నిర్మాణం: అంతర్నిర్మిత సైలెన్సర్, శబ్దం స్థాయి ≤70dB, సాధారణ ఫ్యాక్టరీ వర్క్షాప్ వాతావరణానికి అనుకూలమైనది.
• నిర్వహణ-రహిత స్థిరమైన ఆపరేషన్: జీరో మూవింగ్ మెకానికల్ భాగాలు, 24-గంటల నిరంతర ఉత్పత్తి కోసం సుదీర్ఘ సేవా జీవితం.
• అనుకూలమైన మౌంటు పాదముద్ర: ZL112తో మార్చుకోగలిగిన ఇన్స్టాలేషన్ పరిమాణం, డైరెక్ట్ ఫీల్డ్ అప్గ్రేడ్ రీప్లేస్మెంట్కు మద్దతు ఇస్తుంది.
• స్మాల్-మీడియం వర్క్పీస్ & సింగిల్ సక్షన్-కప్ అప్లికేషన్: మెరుగైన ఖర్చు-పనితీరు కోసం ZL112ని ఎంచుకోండి.
• పెద్ద చూషణ కప్పు, పోరస్ పదార్థం, షీట్ గ్లాస్ లేదా అధిక-లీకేజ్ వాక్యూమ్ లూప్: తగినంత వాక్యూమ్ మరియు ఫ్లో కెపాసిటీ కోసం ZL212ని స్వీకరించండి.
• స్వయంచాలక చక్ర నియంత్రణ: K1 డ్యూయల్-వాల్వ్ వెర్షన్ (సరఫరా + విడుదల వాల్వ్) ఎంచుకోండి, క్లోజ్డ్-లూప్ సిగ్నల్ ఫీడ్బ్యాక్ కోసం వాక్యూమ్ ప్రెజర్ స్విచ్తో మ్యాచ్ చేయండి.
• ఆన్-సైట్ విజువల్ మానిటరింగ్ & కమీషనింగ్: డైరెక్ట్ డిజిటల్ వాక్యూమ్ వాల్యూ రీడింగ్ కోసం D డిజిటల్ ప్రెజర్ స్విచ్ వేరియంట్ని ఎంచుకోండి.
• గాజు, షీట్ మెటల్, చెక్క బోర్డు మరియు పెద్ద-పరిమాణ ప్లేట్ భాగాల కోసం రోబోటిక్ హ్యాండ్లింగ్
• పోరస్ వర్క్పీస్ అధిశోషణం: కార్టన్, ఫోమ్, టెక్స్టైల్ మరియు పారగమ్య మెటీరియల్ పికింగ్
• పెద్ద-ప్రాంత బహుళ-చూషణ-కప్ ఫిక్చర్ కోసం అధిక-లీకేజ్ వాక్యూమ్ సర్క్యూట్
• ఆటోమేషన్ అసెంబ్లీ లైన్, ఇంజెక్షన్-మోల్డింగ్ రోబోట్ డీమోల్డింగ్ మరియు మెటీరియల్ బదిలీ
• లాజిస్టిక్స్ పరికరాలు పెద్ద-పరిమాణ వస్తువుల వాక్యూమ్ గ్రాబింగ్ స్టేషన్
