బ్రాండ్:రిచ్ టెక్నాలజీ ద్వారా SOLH
SOLH ZL112 సిరీస్ అనేది SMC సమానమైన మోడల్లతో పూర్తిగా పరస్పరం మార్చుకోగలిగే సమీకృత బహుళ-దశల వెంచురి వాక్యూమ్ ఎజెక్టర్. ఇది అల్ట్రా-హై వాక్యూమ్ డిగ్రీ, పెద్ద చూషణ ప్రవాహం మరియు తీవ్రంగా తగ్గిన గాలి వినియోగాన్ని కలిగి ఉంటుంది. సోలేనోయిడ్ సరఫరా/విడుదల వాల్వ్లు, వాక్యూమ్ ప్రెజర్ గేజ్, డిజిటల్ డిస్ప్లే మీటర్ మరియు వాక్యూమ్ ప్రెజర్ స్విచ్లతో సహా బహుళ ఐచ్ఛిక ఇంటిగ్రేటెడ్ మాడ్యూల్స్ అందుబాటులో ఉన్నాయి. ఇది ఆటోమేటెడ్ రోబోటిక్ ఆర్మ్స్ మరియు మల్టీ-సక్షన్ కప్ ఫిక్చర్ సిస్టమ్లకు కోర్ వాక్యూమ్ యూనిట్గా పనిచేస్తుంది.

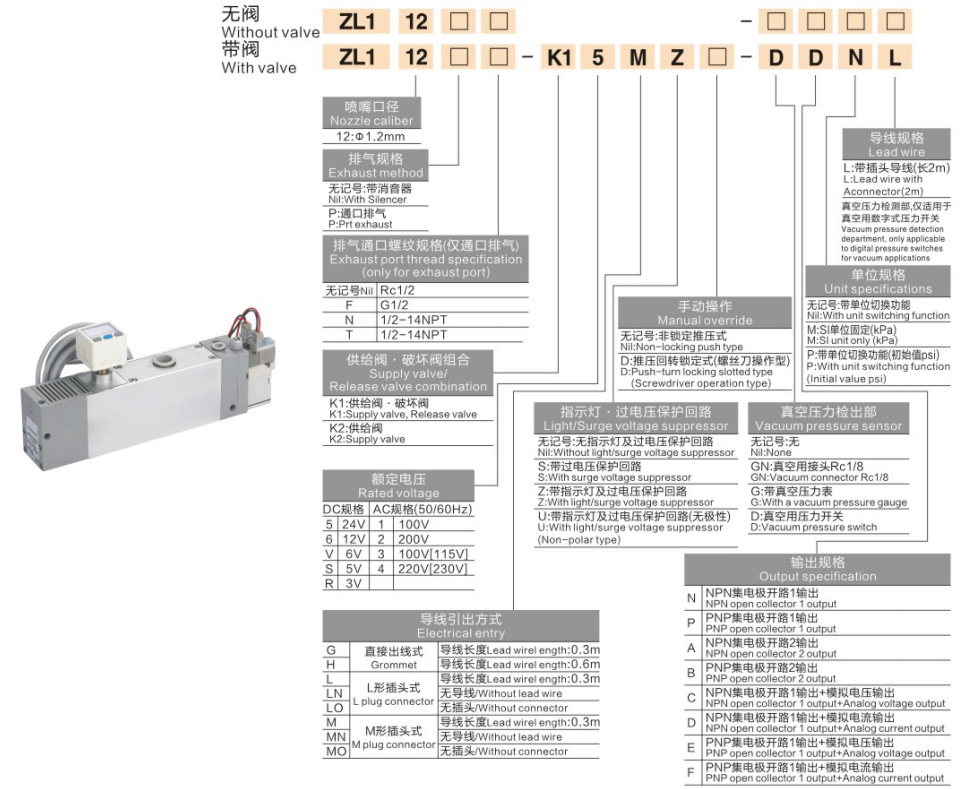

1. పూర్తి వాల్వ్ అసెంబ్లీతో మోడల్ ఉదాహరణ: ZL112-□-□-K15MZ-□-DDNL
|
స్థానం |
కోడ్ |
నిర్వచనం & వివరణాత్మక వివరణ |
| 1–4 |
ZL112 |
సిరీస్ కోడ్: బహుళ-దశల వాక్యూమ్ ఎజెక్టర్, ప్రామాణిక నాజిల్ బోర్ Φ1.2mm |
| 5వ |
ఖాళీ / పి |
ఎగ్జాస్ట్ స్ట్రక్చర్బ్లాంక్: ఇంటిగ్రేటెడ్ సైలెన్సర్తో ఎగ్జాస్ట్ (ప్రామాణిక శబ్దం తగ్గింపు) P: అధిక ప్రవాహం & కేంద్రీకృత ఎగ్జాస్ట్ పైప్లైన్ కోసం పోర్ట్ చేయబడిన ఎగ్జాస్ట్ |
| 6వ |
ఖాళీ / F / N / T |
ఎగ్జాస్ట్ పోర్ట్ థ్రెడ్బ్లాంక్: Rc1/2 అంతర్గత థ్రెడ్F=G1/2, N=1/2-14NPT మరియు ఇతర థ్రెడ్ ఎంపికలు |
| 7–8 |
K1 / K2 |
సోలేనోయిడ్ వాల్వ్ కలయికK1: డ్యూయల్ వాల్వ్లు (సప్లై వాల్వ్ + వాక్యూమ్ రిలీజ్ బ్లో-ఆఫ్ వాల్వ్, ఆటో సక్షన్ & బ్లో-ఆఫ్) K2: సింగిల్ సప్లై వాల్వ్ మాత్రమే, ఖర్చు-పొదుపు, బాహ్య బ్లో-ఆఫ్ సర్క్యూట్ అవసరం |
| 9వ |
5 / 6 / V / S / R |
సోలేనోయిడ్ రేటెడ్ వోల్టేజ్5=DC24V (డిఫాల్ట్), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| 10వ |
M / L / G |
వైర్ అవుట్లెట్ రూపంM=M-ఆకారపు ప్లగ్ కనెక్టర్, L=L-ఆకారపు ప్లగ్ కనెక్టర్, G=డైరెక్ట్ హార్డ్ వైర్ఎమ్/ఎల్ ఫాస్ట్ వైరింగ్ రీప్లేస్మెంట్ కోసం క్విక్ ప్లగ్ డిజైన్ |
| 11వ |
Z |
LED సూచిక + ఓవర్వోల్టేజ్ ప్రొటెక్షన్ సర్క్యూట్, సోలనోయిడ్ కాయిల్ బర్న్అవుట్ను నిరోధిస్తుంది |
| 12వ |
ఖాళీ / డి |
మాన్యువల్ ఓవర్రైడ్ బటన్బ్లాంక్: నాన్-లాచింగ్ పుష్ బటన్D: పుష్ & టర్న్ లాకింగ్ రకం (స్క్రూడ్రైవర్ సర్దుబాటు) |
| 13వ |
ఖాళీ / GN / G / D |
వాక్యూమ్ ప్రెజర్ మానిటరింగ్ మాడ్యూల్బ్లాంక్: వాక్యూమ్ డిటెక్షన్ యాక్సెసరీ లేదుGN: వాక్యూమ్ పోర్ట్ అడాప్టర్ Rc1/2, G: అనలాగ్ మెకానికల్ వాక్యూమ్ గేజ్, D: ఎలక్ట్రానిక్ వాక్యూమ్ ప్రెజర్ స్విచ్ |
| 14వ |
N / P / A / B / C / D / E / F |
ట్రాన్సిస్టర్ అవుట్పుట్ సిగ్నల్ స్పెసిఫికేషన్N=NPN ఓపెన్ కలెక్టర్ 1 ఛానెల్; P=PNP ఓపెన్ కలెక్టర్ 1 channelA=2-ఛానల్ NPN; B=2-ఛానల్ PNPC=1ch NPN + అనలాగ్ వోల్టేజ్ అవుట్పుట్; D=1ch NPN + అనలాగ్ కరెంట్ అవుట్పుట్E=1ch PNP + అనలాగ్ వోల్టేజ్ అవుట్పుట్; F=1ch PNP + అనలాగ్ కరెంట్ అవుట్పుట్ |
| 15–16 |
NL / ML / PL |
అవుట్పుట్ వైర్ హార్నెస్ కాన్ఫిగరేషన్N=ప్రామాణికం, M=యూనిట్ ఫిక్స్డ్, P=స్విచ్ పాయింట్ సర్దుబాటు, L=2m ప్లగ్ కేబుల్ చేర్చబడింది |

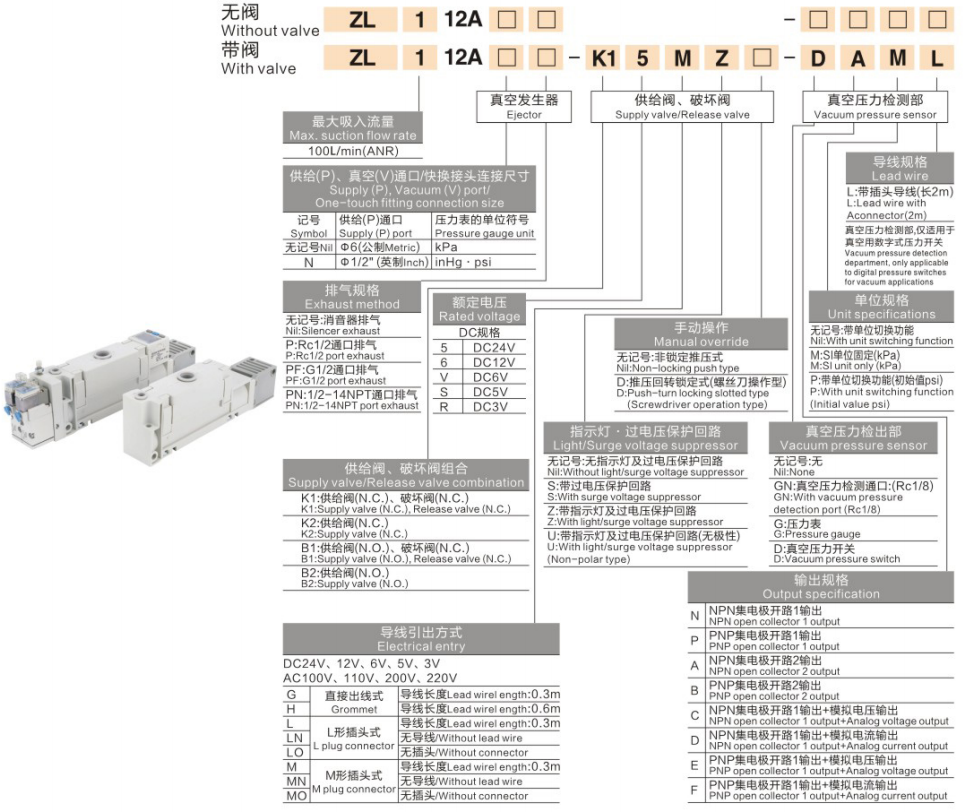

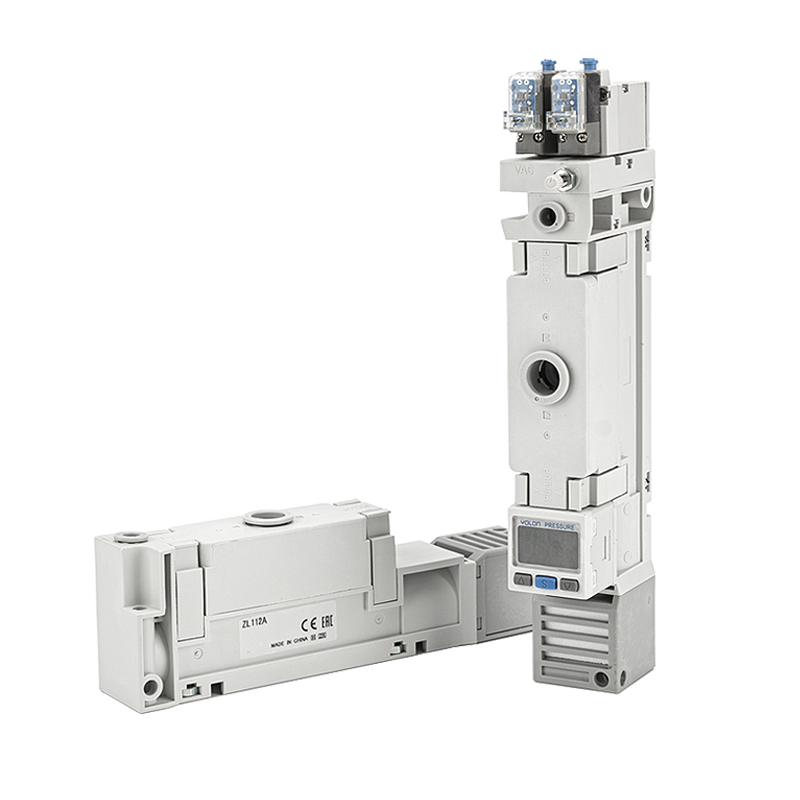

1. కొత్త ఇంటిగ్రేటెడ్ ZL112A సిరీస్ (అప్గ్రేడెడ్ మల్టీ-ఫంక్షన్ వెర్షన్)
|
మోడల్ కోడ్ |
పూర్తి కాన్ఫిగరేషన్ వివరణ |
లక్ష్య అప్లికేషన్ దృశ్యాలు |
| ZL112A |
వాల్వ్ & గేజ్ లేని ప్రాథమిక బేర్ యూనిట్ |
బాహ్య సోలేనోయిడ్ వాల్వ్తో సాధారణ సాధారణ వాక్యూమ్ సర్క్యూట్లు |
| ZL112AP |
ప్రాథమిక యూనిట్ + Rc1/2 కేంద్రీకృత ఎగ్జాస్ట్ పోర్ట్ |
అధిక ప్రవాహ ఎగ్జాస్ట్, శబ్దం తగ్గింపు అవసరం లేదు |
| ZL112A-DNL |
అంతర్నిర్మిత వాక్యూమ్ ప్రెజర్ స్విచ్, 1-ఛానల్ NPN సిగ్నల్ అవుట్పుట్ |
NPN సిగ్నల్తో PLC వాక్యూమ్ థ్రెషోల్డ్ ఫీడ్బ్యాక్ |
| ZL112A-DPL |
అంతర్నిర్మిత వాక్యూమ్ ప్రెజర్ స్విచ్, 1-ఛానల్ PNP సిగ్నల్ అవుట్పుట్ |
PNP సిగ్నల్తో PLC వాక్యూమ్ థ్రెషోల్డ్ ఫీడ్బ్యాక్ |
| ZL112A-DAL |
మెరుగుపరచబడిన 1ch NPN వాక్యూమ్ స్విచ్ |
అధిక స్థిరత్వం నిరంతర సిగ్నల్ పర్యవేక్షణ |
| ZL112A-DBL |
మెరుగుపరచబడిన 1ch PNP వాక్యూమ్ స్విచ్ |
అధిక స్థిరత్వం నిరంతర సిగ్నల్ పర్యవేక్షణ |
| ZL112A-K15MZ-DNL |
ద్వంద్వ సరఫరా/విడుదల వాల్వ్ + NPN వాక్యూమ్ స్విచ్ |
ఆటో సక్షన్ & బ్లో-ఆఫ్ క్లోజ్డ్-లూప్ కంట్రోల్ (NPN) |
| ZL112A-K15MZ-DPL |
ద్వంద్వ సరఫరా/విడుదల వాల్వ్ + PNP వాక్యూమ్ స్విచ్ |
ఆటో సక్షన్ & బ్లో-ఆఫ్ క్లోజ్డ్-లూప్ కంట్రోల్ (PNP) |
| ZL112A-K15MZ-DAL/DBL |
డ్యూయల్ వాల్వ్ + మెరుగైన వాక్యూమ్ స్విచ్ |
భారీ-డ్యూటీ అధిక-విశ్వసనీయత ఆటోమేటిక్ వాక్యూమ్ స్టేషన్లు |
| ZL112A-K25MZ-DNL/DPL |
ఒకే సరఫరా వాల్వ్ + వాక్యూమ్ స్విచ్ |
వాక్యూమ్ మానిటరింగ్ ఫంక్షన్తో కూడిన బడ్జెట్ పరికరాలు |
| ZL112A-K15MZ |
డ్యూయల్ వాల్వ్ మాత్రమే, వాక్యూమ్ గేజ్/స్విచ్ లేదు |
సిగ్నల్ ఫీడ్బ్యాక్ లేకుండా ప్రాథమిక ఆటో చూషణ బ్లో-ఆఫ్ |

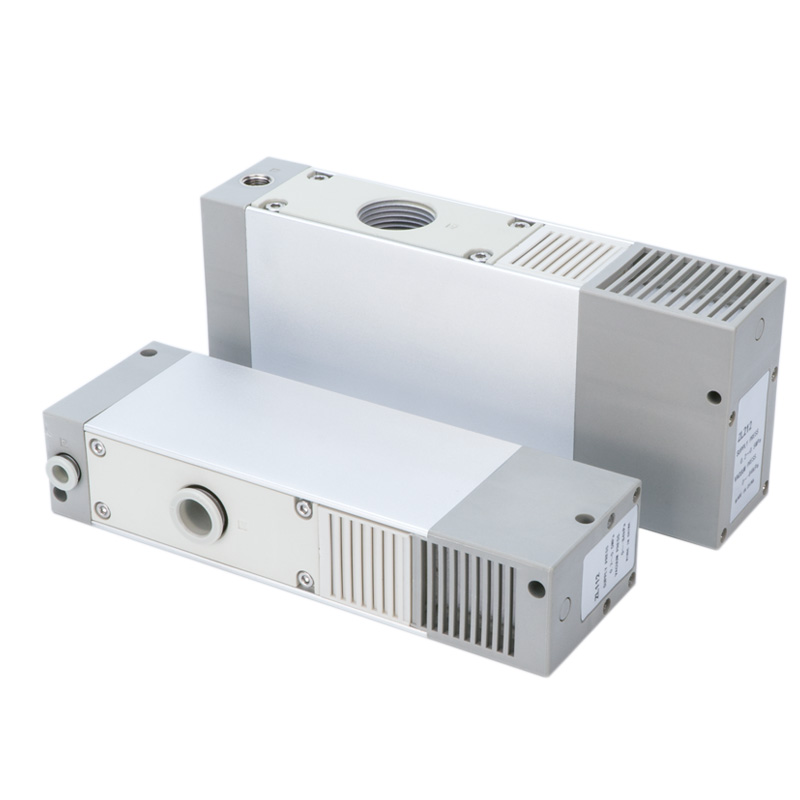

2. స్టాండర్డ్ బేస్ ZL112 సిరీస్ (మెకానికల్ / డిజిటల్ గేజ్ ఐచ్ఛికం)
|
మోడల్ కోడ్ |
కాన్ఫిగరేషన్ వివరణ |
అప్లికేషన్ దృశ్యాలు |
| ZL112 |
ప్రామాణిక బేర్ యూనిట్, వాల్వ్ & గేజ్ లేదు |
తక్కువ-ధర సాధారణ వాక్యూమ్ హ్యాండ్లింగ్ పరికరాలు |
| ZL112-GN |
బాహ్య వాక్యూమ్ గేజ్ కోసం రిజర్వు చేయబడిన పోర్ట్ |
కస్టమర్ స్వీయ-ఇన్స్టాల్ ప్రెజర్ గేజ్ |
| ZL112-D |
ఇంటిగ్రేటెడ్ డిజిటల్ వాక్యూమ్ డిస్ప్లే మీటర్ |
ఆన్-సైట్ రియల్ టైమ్ డిజిటల్ వాక్యూమ్ రీడింగ్ అవసరం |
| ZL112-G |
అంతర్నిర్మిత Y40Z మెకానికల్ అనలాగ్ వాక్యూమ్ గేజ్ |
వ్యయ-సెన్సిటివ్ దృశ్య ఒత్తిడి పరిశీలన |
| ZL112-P |
కేంద్రీకృత పోర్ట్ ఎగ్జాస్ట్ రకం |
పెద్ద ప్రవాహం నిరంతర వాక్యూమ్ ఉత్పత్తి లైన్లు |
| ZL112-K1□L□□-D |
డ్యూయల్ సప్లై & బ్లో-ఆఫ్ వాల్వ్ + డిజిటల్ వాక్యూమ్ మీటర్ |
డిజిటల్ రీడౌట్తో హై ఇంటిగ్రేషన్ ఆటోమేటిక్ వాక్యూమ్ కంట్రోల్ |
| ZL112-K2□L□□-D |
ఒకే సరఫరా వాల్వ్ + డిజిటల్ వాక్యూమ్ మీటర్ |
డిజిటల్ డిస్ప్లేతో ఎకనామిక్ ఆటోమేటిక్ వాక్యూమ్ యూనిట్ |
1. బహుళ-దశల వెంచురీ శక్తి-పొదుపు సాంకేతికత
-- స్థిరమైన వాక్యూమ్ డిగ్రీ -88 ~ -92kPa, శక్తివంతమైన చూషణ ప్రవాహం; సింగిల్-స్టేజ్ ఎజెక్టర్లతో పోలిస్తే గాలి వినియోగం 40% పైగా తగ్గింది, వర్క్షాప్ కంప్రెస్డ్ ఎయిర్ ధరను బాగా తగ్గిస్తుంది.
2. అత్యంత మాడ్యులర్ ఇంటిగ్రేటెడ్ ఆల్ ఇన్ వన్ డిజైన్
-- ఐచ్ఛికంగా అంతర్నిర్మిత సరఫరా సోలేనోయిడ్ వాల్వ్, వాక్యూమ్ విడుదల బ్లో-ఆఫ్ వాల్వ్, సైలెన్సర్, డిజిటల్/మెకానికల్ వాక్యూమ్ గేజ్ మరియు ప్రెజర్ స్విచ్. అదనపు ప్రత్యేక ఉపకరణాలు అవసరం లేదు, క్యాబినెట్ స్థలాన్ని ఆదా చేయడం మరియు వైరింగ్ లేఅవుట్ను సులభతరం చేయడం.
3. తక్కువ నాయిస్ ఇంటిగ్రేటెడ్ సైలెన్సర్
-- అంతర్నిర్మిత మఫ్లర్ నిర్మాణం రన్నింగ్ నాయిస్ ≤70dB(A), ఇండోర్ నిరంతర వర్క్షాప్ ఆపరేషన్కు అనుకూలమైనది.
4. నిర్వహణ-రహిత సుదీర్ఘ సేవా జీవితం
-- జీరో అంతర్గత కదిలే మెకానికల్ భాగాలు, తరచుగా నిరంతర సైక్లింగ్కు నిరోధకతను కలిగి ఉంటాయి, 24-గంటల నాన్స్టాప్ మాస్ ప్రొడక్షన్ ఆపరేషన్కు మద్దతు ఇస్తుంది.
5. బహుళ-చూషణ కప్ కేంద్రీకృత వాక్యూమ్ సరఫరా
-- మల్టీ-జిగ్ మల్టీ-వర్క్స్టేషన్ సింక్రోనస్ అడ్సార్ప్షన్కు అనుకూలం, కాంపాక్ట్ సైజు వాక్యూమ్ పైప్లైన్ ప్రతిస్పందన సమయాన్ని తగ్గించడానికి రోబోటిక్ ఆర్మ్ ఎండ్ ఎఫెక్టర్ వద్ద నేరుగా మౌంట్ చేయడానికి అనుమతిస్తుంది.
-- ఆటోమేటెడ్ రోబోటిక్ గ్రిప్పర్స్, మల్టీ-కేవిటీ సక్షన్ ఫిక్చర్ హ్యాండ్లింగ్
-- 3C ఎలక్ట్రానిక్స్, గ్లాస్ ప్యానెల్, షీట్ మెటల్, పోరస్ వర్క్పీస్ వాక్యూమ్ పికింగ్ & ప్లేస్మెంట్
-- ప్యాకేజింగ్, ప్రింటింగ్ మరియు ఆహార పరిశ్రమ వాక్యూమ్ బదిలీ పరికరాలు
-- పెద్ద స్థిరమైన వాక్యూమ్ ఫ్లో అవసరమయ్యే లీకేజ్-ప్రోన్ వర్క్పీస్ మరియు ప్రొడక్షన్ లైన్లు
1. ఆటోమేటిక్ వాక్యూమ్ కంట్రోల్ డిమాండ్ని నిర్ధారించండి
-- ఆటో బ్లో-ఆఫ్ లేకుండా వాక్యూమ్ జనరేషన్ మాత్రమే: ప్రాథమిక ZL112A / ZL112 బేర్ మోడల్ను ఎంచుకోండి (బాహ్య వాల్వ్ అవసరం)
-- ఆటో సక్షన్ + త్వరిత వాక్యూమ్ బ్లో-ఆఫ్ సిఫార్సు చేయబడింది: K1 డ్యూయల్ వాల్వ్ వేరియంట్
-- ధర ప్రాధాన్యత సాధారణ చూషణ మాత్రమే: K2 సింగిల్ సప్లై వాల్వ్ వేరియంట్
2. వాక్యూమ్ మానిటరింగ్ సిగ్నల్ అవసరాన్ని నిర్ధారించండి
-- PLC థ్రెషోల్డ్ ఫీడ్బ్యాక్ అవసరం: DNL (NPN) / DPL (PNP) వాక్యూమ్ ప్రెజర్ స్విచ్ మోడల్ని ఎంచుకోండి
-- స్థానిక దృశ్య ఒత్తిడి పఠనం అవసరం: D డిజిటల్ డిస్ప్లే మీటర్ లేదా G మెకానికల్ అనలాగ్ గేజ్
3. ఎగ్జాస్ట్ లేఅవుట్ అవసరాన్ని నిర్ధారించండి
-- ప్రామాణిక ఇండోర్ శబ్ద నియంత్రణ: అంతర్నిర్మిత సైలెన్సర్తో ప్రామాణిక వెర్షన్ (ఖాళీ ఎగ్జాస్ట్ కోడ్)
-- అధిక ప్రవాహం / కేంద్రీకృత ప్రధాన ఎగ్జాస్ట్ పైప్లైన్: P పోర్ట్ చేయబడిన ఎగ్జాస్ట్ వేరియంట్
SOLH ZL112 మల్టీ-స్టేజ్ వెంచురి వాక్యూమ్ ఎజెక్టర్ 40% తక్కువ గాలి వినియోగంతో -88~-92kPa అధిక వాక్యూమ్ను అందిస్తుంది, డ్యూయల్/సింగిల్ ఇంటిగ్రేటెడ్ సోలనోయిడ్ వాల్వ్లు, డిజిటల్/మెకానికల్ వాక్యూమ్ గేజ్ మరియు NPN/PNP ప్రెషర్డ్ స్విచ్ ఆప్షన్లు, ఇన్టేగ్రేటెడ్ కప్బాక్టమ్ మోపాక్ట్ కోసం ఇన్టేగ్రేటెడ్ కప్ ఆటోమేటెడ్ హ్యాండ్లింగ్ సిస్టమ్స్.
