ZH‑D సిరీస్ బాడీ-పోర్టెడ్ వాక్యూమ్ ఎజెక్టర్

ZH‑D సిరీస్ బాడీ-పోర్టెడ్ వాక్యూమ్ ఎజెక్టర్ | సింగిల్-స్టేజ్ వెంచురి డైరెక్ట్ న్యూమాటిక్ కనెక్షన్ వాక్యూమ్ జనరేటర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | దిగుమతి చేసుకున్న ZH సిరీస్ వాక్యూమ్ జనరేటర్‌తో పూర్తి మెకానికల్ మార్చుకోగలిగినది

1. ఉత్పత్తి అవలోకనం

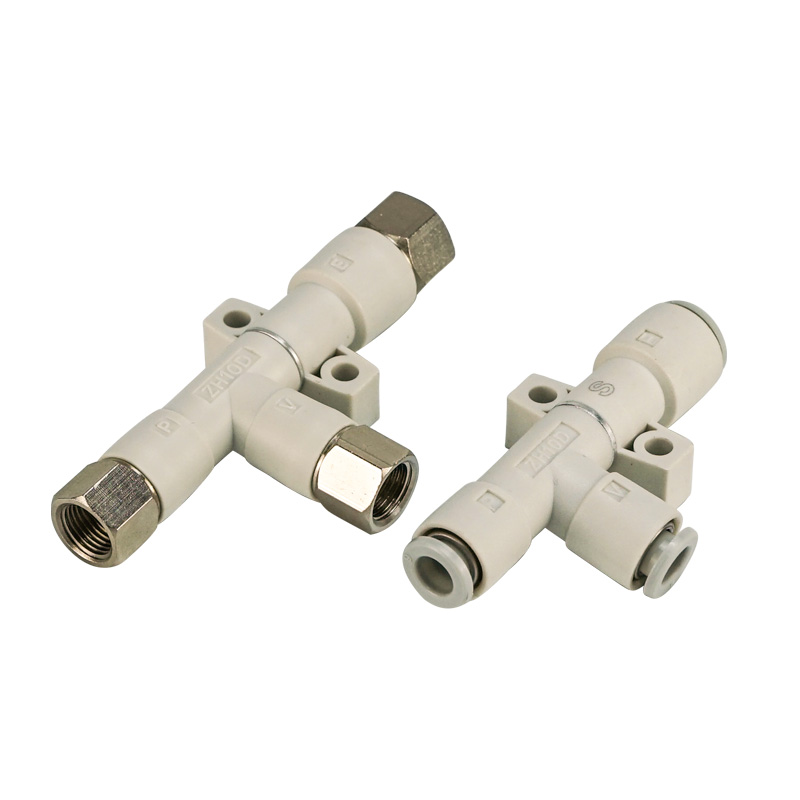

     ZH‑D బాడీ-పోర్టెడ్ రకం సింగిల్-స్టేజ్ వెంచురి వాక్యూమ్ ఎజెక్టర్. SUP సరఫరా పోర్ట్, VAC వాక్యూమ్ పోర్ట్ మరియు EXH ఎగ్జాస్ట్ పోర్ట్‌లతో సహా మూడు స్వతంత్ర పోర్ట్‌లకు బాహ్య పైపింగ్ అవసరం. ప్రధాన భాగం లోపల అంతర్నిర్మిత సైలెన్సర్ లేదు. ఇంటిగ్రేటెడ్ రెసిన్ నాజిల్ నిర్మాణంతో కాంపాక్ట్ మరియు తేలికైన డిజైన్, దిగుమతి చేసుకున్న ZH సిరీస్‌తో పూర్తిగా పరస్పరం మార్చుకోవచ్చు.

  మోడల్ వ్యత్యాసం

     • ZH‑D బాడీ-పోర్ట్ చేయబడిన రకం: అంతర్నిర్మిత సైలెన్సర్ లేకుండా బాహ్య పైపింగ్ కోసం మూడు పోర్ట్‌లు.

     • ZH-B బాక్స్ రకం: శరీరం లోపల ఇంటిగ్రేటెడ్ సైలెన్సర్‌ని అమర్చారు, సరఫరా మరియు వాక్యూమ్ పోర్ట్‌లు మాత్రమే రిజర్వ్ చేయబడ్డాయి.

  రెండు పనితీరు గ్రేడ్‌లు:

     • S- స్పెసిఫికేషన్ (హై-వాక్యూమ్): అల్టిమేట్ వాక్యూమ్ ‑90kPa, సీల్డ్ స్మూత్ వర్క్‌పీస్‌లకు అనువైనది.

     • ఎల్-స్పెసిఫికేషన్ (అధిక ప్రవాహం): కాగితం, ఫాబ్రిక్ మరియు కార్టన్ వంటి శ్వాసక్రియకు అనుకూలమైన పోరస్ వర్క్‌పీస్‌ల కోసం తక్కువ వాక్యూమ్ స్థాయితో పెద్ద చూషణ ప్రవాహం.

  నాజిల్ బోర్ కవర్లు Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. బహుళ కనెక్షన్ ఎంపికలకు మద్దతు ఇవ్వండి: వన్-టచ్ ఫిట్టింగ్, G/Rc థ్రెడ్, NPT ఇంపీరియల్ థ్రెడ్. మల్టిపుల్ మౌంటు సొల్యూషన్స్: డైరెక్ట్ స్క్రూ ఫాస్టెనింగ్, మౌంటు బ్రాకెట్ మరియు DIN రైల్ ఇన్‌స్టాలేషన్. రోబోట్ ఎండ్ ఎఫెక్టర్ మరియు మల్టీ-స్టేషన్ మాడ్యూల్ అప్లికేషన్‌ల కోసం విస్తృతంగా వర్తింపజేయబడింది.

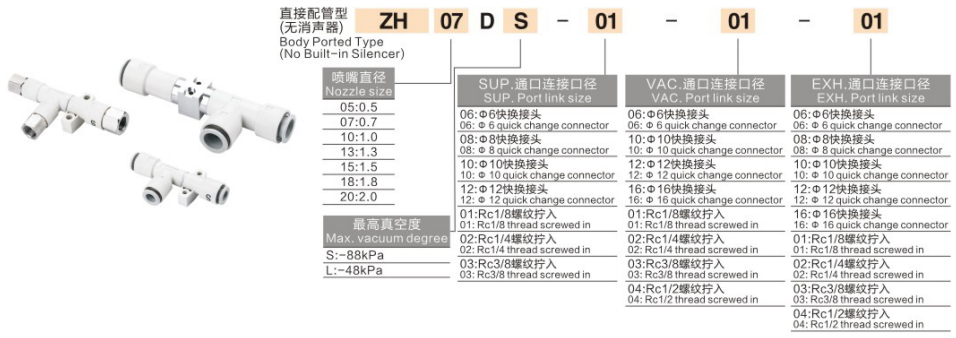

2. మోడల్ కోడింగ్ వివరణను పూర్తి చేయండి

ఉదాహరణ నమూనా:ZH10DSA-06-08-10

     • ZH: వాక్యూమ్ ఎజెక్టర్ యొక్క సిరీస్ కోడ్

     • 10: నాజిల్ బోర్ కోడ్

     • డి / బి: శరీర రూపం. D = అంతర్నిర్మిత సైలెన్సర్ లేకుండా 3 బాహ్య పోర్ట్‌లతో బాడీ-పోర్టెడ్ రకం; B = ఇంటిగ్రేటెడ్ సైలెన్సర్‌తో బాక్స్-రకం

     • ఎస్ / ఎల్: వాక్యూమ్ లక్షణం. మితమైన చూషణ ప్రవాహంతో S = అధిక-వాక్యూమ్ రకం అంతిమ ‑90kPa; L = అధిక-ప్రవాహ రకం. ZH05-13 అంతిమ ‑48kPa; ZH15‑20 అంతిమ ‑66kPa, శ్వాసక్రియ వర్క్‌పీస్‌ల కోసం పెద్ద ప్రవాహం

     • A: సంక్షిప్త పరిమాణం మరియు తగ్గిన బరువుతో కొత్త తరం తేలికపాటి వెర్షన్

     • -06-08-10: పోర్ట్ స్పెసిఫికేషన్(SUP-VAC-EXH). రెండు అంకెల సంఖ్య అంటే మెట్రిక్ వన్-టచ్ ఫిట్టింగ్ సైజు(06=Φ6,08=Φ8,10=Φ10,12=Φ12). G/Rc థ్రెడ్ కోసం F01/F02/F03; NPT ఇంపీరియల్ థ్రెడ్ కోసం N01/N02.

  ఆర్డర్ ఉదాహరణ: ZH13DSA‑08‑10‑10
     ZH బాడీ-పోర్టెడ్ వాక్యూమ్ ఎజెక్టర్, Φ1.3mm నాజిల్, S హై-వాక్యూమ్ గ్రేడ్, కొత్త A లైట్ వెయిట్ వెర్షన్; సరఫరా పోర్ట్ Φ8, వాక్యూమ్ పోర్ట్ Φ10, ఎగ్జాస్ట్ పోర్ట్ Φ10 వన్-టచ్ ఫిట్టింగ్.

3. కోర్ పనితీరు ప్రయోజనాలు

     • మూడు పూర్తిగా స్వతంత్ర బాహ్య పోర్టులు: ప్రత్యేక SUP సరఫరా, VAC వాక్యూమ్ మరియు EXH ఎగ్జాస్ట్ పోర్ట్‌లు. ఎగ్జాస్ట్ గ్యాస్ బాహ్య సైలెన్సర్ లేదా కేంద్రీకృత ఎగ్జాస్ట్ పైప్‌లైన్‌ను కనెక్ట్ చేయగలదు. అంతర్గత సైలెన్సర్ స్థల పరిమితులు లేకుండా రోబోట్ ఎండ్ ఎఫెక్టర్ మరియు మాడ్యూల్ ఇంటిగ్రేషన్‌కు అనుకూలం.

     • తేలికపాటి ఇంటిగ్రేటెడ్ రెసిన్ నాజిల్: నాజిల్ మరియు మెయిన్ బాడీ విశేషమైన బరువు తగ్గింపు కోసం సమగ్రంగా రూపొందించబడ్డాయి, అధిక వేగంతో కదిలే EOATకి సరైనది. కొత్త A వెర్షన్ పొడవు మరియు ఎత్తును తగ్గిస్తుంది, బరువు 74% వరకు తగ్గింది.

     • ద్వంద్వ వాక్యూమ్ పనితీరు ఎంపికలు: గ్లాస్, మెటల్ షీట్ మరియు ప్లాస్టిక్ హౌసింగ్‌తో సహా మృదువైన సీల్డ్ వర్క్‌పీస్‌ల కోసం S హై-వాక్యూమ్; లీకేజ్ పరిహారం కోసం కార్టన్, ఫిల్మ్, ఫాబ్రిక్ మరియు లీక్-ప్రోన్ మెటీరియల్స్ కోసం L హై-ఫ్లో.

     • రిచ్ పోర్ట్ ఎంపికలు: మెట్రిక్ వన్-టచ్ ఫిట్టింగ్, G/Rc పైప్ థ్రెడ్ మరియు గ్లోబల్-మార్కెట్ పరికరాల అనుసరణ కోసం NPT ఇంపీరియల్ థ్రెడ్.

     • వైవిధ్యమైన మౌంటు పద్ధతులు: ఫ్లెక్సిబుల్ లేఅవుట్ కోసం డైరెక్ట్ స్క్రూ ఫాస్టెనింగ్, స్టాండర్డ్ బ్రాకెట్, L‑ ఆకారపు బ్రాకెట్ మరియు DIN రైల్ మౌంటు.

     • చమురు రహిత ఆపరేషన్ అవసరం: ఆయిల్-మిస్ట్ లూబ్రికేషన్ నిషేధించబడింది, పొడి ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ మాత్రమే అవసరం.

4. స్టాండర్డ్ టెక్నికల్ స్పెసిఫికేషన్స్

0.5MPa సరఫరా ఒత్తిడి (ANR) వద్ద పనితీరు

L-హై-ఫ్లో వేరియంట్ కోసం: తక్కువ అంతిమ వాక్యూమ్ స్థాయితో ఒకేలాంటి నాజిల్ బోర్ కింద అధిక చూషణ ప్రవాహం.

5. ZH‑D VS ZH‑B పోలిక పట్టిక

6. దశల వారీ ఎంపిక మార్గదర్శకం

     • ఎస్ / ఎల్ పనితీరు ఎంపిక

 ￮ ✅ S హై-వాక్యూమ్ (‑90kPa): స్టీల్ ప్లేట్, గాజు, ప్లాస్టిక్ హౌసింగ్, PCB వంటి స్మూత్ సీల్డ్ వర్క్‌పీస్; చిన్న లీకేజీ, అధిక శోషణ శక్తి అవసరం.

 ￮ ✅ L హై-ఫ్లో: కార్టన్, ఫోమ్, ఫిల్మ్, ఫాబ్రిక్ మరియు ఇతర లీక్-ప్రోన్ బ్రీతబుల్ వర్క్‌పీస్, పెద్ద ఫ్లో వాక్యూమ్ లీకేజీని భర్తీ చేస్తుంది.

     • నాజిల్ బోర్ ఎంపిక: మొత్తం చూషణ-కప్ అధిశోషణ ప్రాంతం ప్రకారం ఎంచుకోండి. పెద్ద నాజిల్ అధిక చూషణ ప్రవాహాన్ని తెస్తుంది అదే సమయంలో అధిక గాలి వినియోగం. కంప్రెస్డ్-గాలి వ్యర్థాలను నివారించడానికి అధిక-పరిమాణ నాజిల్‌ను నివారించండి.

     • పోర్ట్ రకం ఎంపిక: దేశీయ ఆటోమేషన్ పరికరాల కోసం మెట్రిక్ వన్-టచ్ ఫిట్టింగ్ (06/08/10/12); విదేశీ ఎగుమతి యంత్రాల కోసం G థ్రెడ్ / NPT థ్రెడ్.

     • D-రకం కోసం ఎగ్జాస్ట్ హ్యాండ్లింగ్ నోట్: D- వేరియంట్‌లో అంతర్నిర్మిత సైలెన్సర్ లేదు. EXH ఎగ్జాస్ట్ పోర్ట్ తప్పనిసరిగా బాహ్య సైలెన్సర్‌ను కనెక్ట్ చేయాలి లేకపోతే శబ్దం విపరీతంగా ఉంటుంది; లేదా పరికరాల క్యాబినెట్ నుండి ఎగ్జాస్ట్ పైపును రూట్ చేయండి.

     • వాక్యూమ్ డిటెక్షన్ సొల్యూషన్: అంతర్నిర్మిత ఒత్తిడి స్విచ్ లేకుండా ZH సిరీస్ వాక్యూమ్ ఎజెక్టర్. సిగ్నల్ ఫీడ్‌బ్యాక్ అవసరమైతే బాహ్య ZSE వాక్యూమ్ ప్రెజర్ స్విచ్‌ని జోడించండి.

7. సాధారణ అప్లికేషన్ దృశ్యాలు

     • రోబోట్ EOAT ఎండ్-ఆఫ్-ఆర్మ్ పికింగ్: 3C ప్లాస్టిక్ భాగాలు, PCB మరియు బ్యాటరీ షీట్ హ్యాండ్లింగ్

     • ప్యాకేజింగ్ పరిశ్రమ: కార్టన్, ఫిల్మ్ మరియు పేపర్ మెటీరియల్ పికప్

     • ఇంజెక్షన్-మోల్డింగ్ రోబోట్ కోసం చిన్న-పరిమాణ భాగం డీమోల్డింగ్

     • బహుళ-సక్షన్-కప్ సింక్రోనస్ అధిశోషణం కోసం బహుళ-సమాంతర వాక్యూమ్ మాడ్యూల్

     • పరికరాల హౌసింగ్ వెలుపల కేంద్రీకృత వ్యర్థ-గ్యాస్ ఎగ్జాస్ట్ అవసరమయ్యే ఆటోమేషన్ స్టేషన్లు

8. స్టాండర్డ్ న్యూమాటిక్ సర్క్యూట్ రేఖాచిత్రం వివరణ

     ZH‑D బాడీ-పోర్టెడ్ స్టాండర్డ్ సర్క్యూట్: AFC ఎయిర్-సోర్స్ ఫిల్టర్ (ఆయిల్-మిస్ట్ యూనిట్ నిషిద్ధం) → 3/2 సోలనోయిడ్ వాల్వ్ → ZH‑D యొక్క SUP సరఫరా పోర్ట్; VAC వాక్యూమ్ పోర్ట్ ZFC వాక్యూమ్ ఫిల్టర్‌ని తర్వాత చూషణ కప్పుకు కలుపుతుంది; EXH ఎగ్జాస్ట్ పోర్ట్ బాహ్య సైలెన్సర్ లేదా ఎగ్జాస్ట్ గొట్టం వెలుపలి పరికరాలను కలుపుతుంది.

9. ముఖ్యమైన ఆపరేషన్ నోట్స్

     • ఆయిల్-మిస్ట్ లూబ్రికేటర్ ఖచ్చితంగా నిషేధించబడింది. ఆయిల్ కలుషితం చిన్న నాజిల్ రంధ్రాన్ని మూసుకుపోతుంది, చూషణ-శక్తి క్షయం లేదా పూర్తి వైఫల్యానికి కారణమవుతుంది. ఎయిర్ సోర్స్ ట్రీట్‌మెంట్ కోసం ఎయిర్ ఫిల్టర్‌ను మాత్రమే ఉపయోగించాలి.

     • ZFC ఇన్‌లైన్ వాక్యూమ్ ఫిల్టర్ తప్పనిసరిగా వాక్యూమ్ వైపు ఇన్‌స్టాల్ చేయబడాలి. ధూళి కణాల ప్రవేశం నాజిల్ అడ్డంకికి దారి తీస్తుంది.

     • ZH‑D బాడీ-పోర్టెడ్ ఎజెక్టర్ కోసం, EXH ఎగ్జాస్ట్ పోర్ట్ అధిక శబ్ద స్థాయిని నివారించడానికి సైలెన్సర్‌ను తప్పనిసరిగా అమర్చాలి.

     • సిఫార్సు చేయబడిన సరఫరా ఒత్తిడి: 0.4-0.5MPa. పూర్తి 0.6MPa కింద దీర్ఘకాలిక నిరంతర ఆపరేషన్ సూచించబడలేదు.

     • వాక్యూమ్ ఎజెక్టర్ మరియు చూషణ కప్పు మధ్య గొట్టం పొడవును తగ్గించండి, వేగవంతమైన వాక్యూమ్ ప్రతిస్పందన కోసం పైప్‌లైన్ వాల్యూమ్‌ను తగ్గించండి.
