ZH‑B సిరీస్ బాక్స్ రకం వాక్యూమ్ ఎజెక్టర్

ZH‑B సిరీస్ బాక్స్ రకం వాక్యూమ్ ఎజెక్టర్ | అంతర్నిర్మిత సైలెన్సర్ సింగిల్ స్టేజ్ వెంచురి వాక్యూమ్ జనరేటర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | దిగుమతి చేసుకున్న ZH‑B సిరీస్‌తో డ్రాప్-ఇన్ రీప్లేస్‌మెంట్ అనుకూలమైనది

1. ఉత్పత్తి అవలోకనం

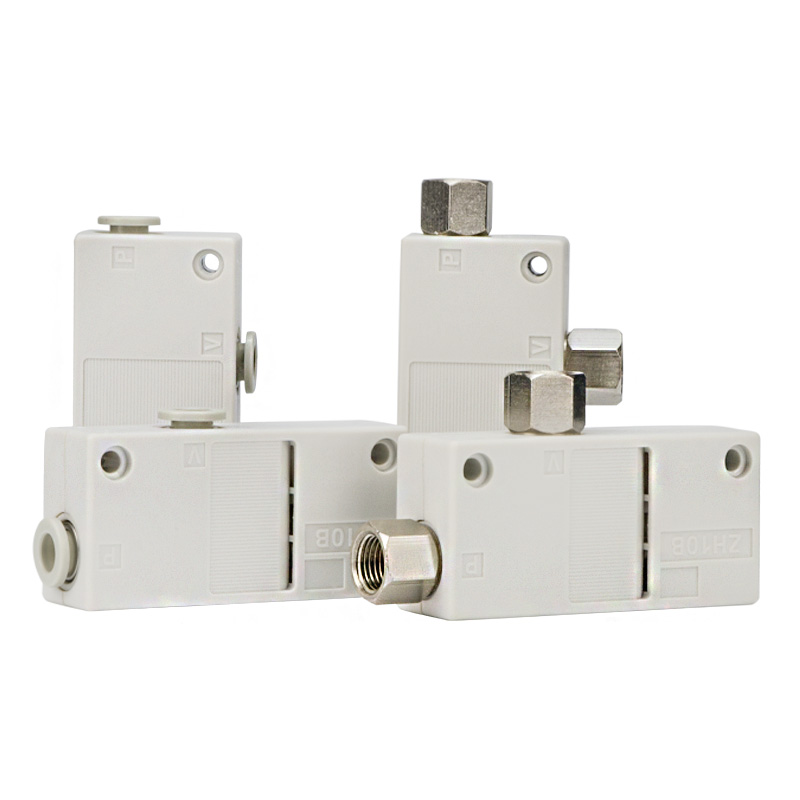

     ZH‑B బాక్స్ రకం వాక్యూమ్ ఎజెక్టర్ శరీరం లోపల ఇంటిగ్రేటెడ్ సైలెన్సర్‌తో సింగిల్-స్టేజ్ వెంచురీ సూత్రాన్ని స్వీకరిస్తుంది. రెండు పోర్ట్‌లు మాత్రమే రిజర్వ్ చేయబడ్డాయి: SUP సప్లై పోర్ట్ మరియు VAC వాక్యూమ్ పోర్ట్, ప్రత్యేక ఎగ్జాస్ట్ పోర్ట్ లేదు. ఎగ్జాస్ట్ గాలి నేరుగా అంతర్నిర్మిత సైలెన్సర్ ద్వారా విడుదల చేయబడుతుంది. బాహ్య సైలెన్సర్ లేకుండా అల్ట్రా-సింపుల్ ఇన్‌స్టాలేషన్ అవసరం. పరిమాణం మరియు కనెక్షన్ ఇంటర్‌ఫేస్‌లో దిగుమతి చేసుకున్న ZH‑Bతో పూర్తిగా పరస్పరం మార్చుకోవచ్చు. రెండు పనితీరు సంస్కరణలు అందుబాటులో ఉన్నాయి: S హై-వాక్యూమ్ రకం మరియు L హై-ఫ్లో రకం, పూర్తి నాజిల్ పరిమాణాలతో. కాంపాక్ట్ చిన్న ఆటోమేషన్ ఫిక్చర్‌లు మరియు రోబోట్ పిక్ అండ్ ప్లేస్ అప్లికేషన్‌లకు అనువైనది.

  మోడల్ వ్యత్యాసం

     • ZH‑B బాక్స్ రకం: అంతర్నిర్మిత సైలెన్సర్, 2 పోర్ట్‌లు (SUP & VAC)

     • ZH‑D బాడీ-పోర్టెడ్ రకం: అంతర్నిర్మిత సైలెన్సర్ లేదు, బాహ్య పైపింగ్ కోసం 3 స్వతంత్ర పోర్ట్‌లు SUP/VAC/EXH

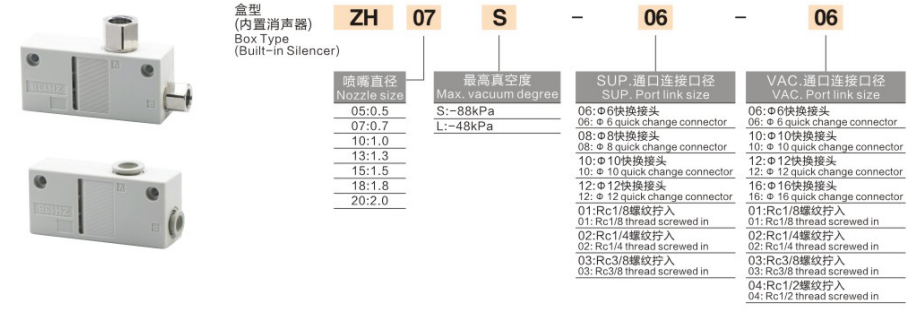

2. మోడల్ కోడింగ్ వివరణను పూర్తి చేయండి

  ఉదాహరణ:ZH07S-06-06

     • ZH: శ్రేణి కోడ్, అంతర్నిర్మిత సైలెన్సర్‌తో బాక్స్ రకం వాక్యూమ్ ఎజెక్టర్

     • 07: నాజిల్ సైజు కోడ్

     • ఎస్ / ఎల్: గరిష్ట వాక్యూమ్ లక్షణం. S = అధిక వాక్యూమ్; L = అధిక ప్రవాహం

     • 06: SUP సరఫరా పోర్ట్ కనెక్షన్ పరిమాణం

     • 06: VAC వాక్యూమ్ పోర్ట్ కనెక్షన్ పరిమాణం

  పోర్ట్ కోడ్ సూచన పట్టిక

  ఆర్డర్ ఉదాహరణ: ZH10S-08-10
     అంతర్నిర్మిత సైలెన్సర్‌తో ZH బాక్స్ రకం వాక్యూమ్ ఎజెక్టర్, Φ1.0mm నాజిల్, S హై-వాక్యూమ్ గ్రేడ్; సరఫరా పోర్ట్ Φ8 వన్-టచ్ ఫిట్టింగ్, వాక్యూమ్ పోర్ట్ Φ10 వన్-టచ్ ఫిట్టింగ్.

3. కోర్ పనితీరు ప్రయోజనాలు

     • ఇంటిగ్రేటెడ్ బిల్ట్-ఇన్ సైలెన్సర్: బాహ్య సైలెన్సర్ అవసరం లేదు. అంతర్గత నిశ్శబ్ద నిర్మాణం ద్వారా ఎగ్జాస్ట్ గాలి విడుదల చేయబడుతుంది. తక్కువ విడి భాగాలు, తక్కువ శబ్దం మరియు స్థలం ఆదా.

     • సాధారణ వైరింగ్ కోసం 2 పోర్ట్‌లు మాత్రమే: SUP ఎయిర్ సప్లై పోర్ట్ మరియు VAC వాక్యూమ్ పోర్ట్ మాత్రమే, ప్రత్యేక EXH ఎగ్జాస్ట్ పోర్ట్ లేదు. పరిమిత కాంపాక్ట్ ఇన్‌స్టాలేషన్ స్థలం కోసం పర్ఫెక్ట్.

     • ద్వంద్వ పనితీరు సంస్కరణలు ఐచ్ఛికం

￮ S హై-వాక్యూమ్ (-88kPa): స్టీల్ షీట్, గ్లాస్, PCB మరియు ప్లాస్టిక్ హౌసింగ్ వంటి బాగా మూసివున్న వర్క్‌పీస్‌ల కోసం బలమైన శోషణ శక్తి.

￮ L అధిక ప్రవాహం (-48kPa): వాక్యూమ్ లీకేజీని భర్తీ చేయడానికి పెద్ద చూషణ ప్రవాహం, కాగితం, ఫిల్మ్, కార్టన్ మరియు ఫోమ్‌తో సహా శ్వాసక్రియకు అనుకూలమైన పోరస్ పదార్థాలకు అనుకూలం.

     • బహుళ పోర్ట్ ఎంపికలు: దేశీయ యంత్రాలకు విస్తృతంగా ఉపయోగించే మెట్రిక్ వన్-టచ్ అమరికలు; ఎగుమతి పరికరాల కోసం Rc స్త్రీ థ్రెడ్ వెర్షన్లు.

     • తేలికైన PBT శరీరం: సమగ్రంగా అచ్చు వేయబడిన PBT నాజిల్, తక్కువ బరువు, చిన్న రోబోట్ EOATకి అనుకూలం. డైరెక్ట్ స్క్రూ మౌంటు లేదా బ్రాకెట్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది.

     • చమురు రహిత ఆపరేషన్: డ్రై ఫిల్టర్ చేయబడిన కంప్రెస్డ్ ఎయిర్ మాత్రమే అవసరం, ఆయిల్ మిస్ట్ లూబ్రికేషన్ నిషిద్ధం.

4. స్టాండర్డ్ టెక్నికల్ స్పెసిఫికేషన్స్

  0.5MPa సరఫరా ఒత్తిడి వద్ద సూచన పనితీరు

5. ZH‑B బాక్స్ రకం VS ZH‑D బాడీ-పోర్టెడ్ రకం

6. ఎంపిక మార్గదర్శకం

     • ఎస్ / ఎల్ వెర్షన్ ఎంపిక

￮ ✅ S హై-వాక్యూమ్: బలమైన శోషణ శక్తి అవసరమయ్యే స్మూత్ సీల్డ్ వర్క్‌పీస్.

￮ ✅ L హై-ఫ్లో: కార్టన్, ఫిల్మ్, ఫాబ్రిక్, లార్జ్ ఫ్లో వంటి లీకీ వర్క్‌పీస్‌లు వాక్యూమ్ లీకేజీని భర్తీ చేస్తాయి.

     • నాజిల్ బోర్ ఎంపిక: మొత్తం చూషణ కప్పు శోషణ ప్రాంతం ఆధారంగా ఎంచుకోండి. పెద్ద నాజిల్ అధిక ప్రవాహాన్ని మరియు అధిక గాలి వినియోగాన్ని తెస్తుంది. కంప్రెస్డ్ ఎయిర్ వేస్ట్‌ను నిరోధించడానికి భారీ నాజిల్‌ను నివారించండి.

     • పోర్ట్ ఎంపిక: దేశీయ ఆటోమేషన్ కోసం మెట్రిక్ వన్-టచ్ ఫిట్టింగ్‌లు (06/08/10); ఎగుమతి యంత్రాల కోసం Rc థ్రెడ్ (01/02).

     • వాక్యూమ్ డిటెక్షన్: అంతర్నిర్మిత ఒత్తిడి సెన్సార్ లేదు. వాక్యూమ్ కన్ఫర్మేషన్ లేదా తప్పిపోయిన పార్ట్ అలారం కోసం వాక్యూమ్ సర్క్యూట్‌లో ZSE వాక్యూమ్ ప్రెజర్ స్విచ్‌ని ఇన్‌స్టాల్ చేయండి.

7. స్టాండర్డ్ న్యూమాటిక్ సర్క్యూట్

     AFC ఎయిర్ సోర్స్ సర్వీస్ యూనిట్ (ఆయిల్ మిస్ట్ యూనిట్ నిషిద్ధం) → 3/2 సోలనోయిడ్ వాల్వ్ → ZH‑B యొక్క SUP సరఫరా పోర్ట్; VAC వాక్యూమ్ పోర్ట్ → ZFC వాక్యూమ్ ఫిల్టర్ → వాక్యూమ్ సక్షన్ కప్.

8. ముఖ్యమైన ఆపరేషన్ నోట్స్

     • ఆయిల్ మిస్ట్ లూబ్రికేటర్ ఖచ్చితంగా నిషేధించబడింది. చమురు కాలుష్యం చిన్న ముక్కును మూసుకుపోతుంది మరియు చూషణ శక్తిని తగ్గిస్తుంది.

     • ధూళిని నిరోధించడానికి మరియు నాజిల్‌ను రక్షించడానికి ZFC వాక్యూమ్ ఫిల్టర్ తప్పనిసరిగా వాక్యూమ్ వైపున ఇన్‌స్టాల్ చేయబడాలి.

     • సిఫార్సు చేయబడిన సరఫరా ఒత్తిడి: 0.4 ~ 0.5MPa. 0.6MPa పూర్తి ఒత్తిడిలో దీర్ఘకాలిక నిరంతర ఆపరేషన్ సిఫార్సు చేయబడదు.

     • ఎజెక్టర్ మరియు చూషణ కప్పు మధ్య గొట్టాన్ని వీలైనంత తక్కువగా ఉంచండి, వేగవంతమైన వాక్యూమ్ ప్రతిస్పందన కోసం పైప్‌లైన్ వాల్యూమ్‌ను తగ్గించండి.

     • అంతర్నిర్మిత సైలెన్సర్ మూలకం దీర్ఘకాలం ఉపయోగించిన తర్వాత దుమ్ము పేరుకుపోతుంది. చూషణ పడిపోయిన తర్వాత సైలెన్సర్ మూలకాన్ని శుభ్రం చేయండి లేదా భర్తీ చేయండి.
