KQ2U / KQ2UD సిరీస్ Y-రకం మల్టీ-పోర్ట్ పుష్-ఇన్ ఫిట్టింగ్‌లు

SOLH KQ2U / KQ2UD సిరీస్ Y-రకం మల్టీ-పోర్ట్ పుష్-ఇన్ ఫిట్టింగ్‌లు | వాయు మానిఫోల్డ్ కనెక్టర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC KQ2U / KQ2UD సమానమైన Y మల్టీ-అవుట్‌లెట్ వన్-టచ్ ఫిట్టింగ్

1. ఉత్పత్తి అవలోకనం

     KQ2U అనేది Y-రకం 1-ఇన్ 2-అవుట్ పుష్-ఇన్ స్ప్లిటర్; KQ2UD అనేది Y-రకం 1-ఇన్ 4-అవుట్ పుష్-ఇన్ మానిఫోల్డ్. రెండూ SOLH KQ2 న్యూమాటిక్ వన్-టచ్ ఫిట్టింగ్ సిరీస్‌కు చెందినవి. PBT బాడీ మరియు నికెల్ పూతతో కూడిన ఇత్తడి మగ దారంతో నిర్మించబడింది. PU గాలి గొట్టాల కోసం డైరెక్ట్ ప్లగ్-అండ్-ప్లే, PTFE టేప్ అవసరం లేదు. 1-టు-2 / 1-టు-4 ఎయిర్ సర్క్యూట్ విభజన కోసం రూపొందించబడింది, SMC KQ2U / KQ2UDతో పూర్తిగా పరస్పరం మార్చుకోవచ్చు. ఆటోమేషన్ పరికరాలు, వాక్యూమ్ సక్షన్ కప్పులు మరియు న్యూమాటిక్ యాక్యుయేటర్ ఎయిర్ డిస్ట్రిబ్యూషన్‌లో విస్తృతంగా స్వీకరించబడింది.

     KQ2U: 1 ఇన్లెట్, 2 అవుట్‌లెట్‌లు (Y-ఆకారం 1 నుండి 2 స్ప్లిట్)
     KQ2UD: 1 ఇన్లెట్, 4 అవుట్‌లెట్‌లు (Y-ఆకారం 1 నుండి 4 స్ప్లిట్)

2. మోడల్ నామకరణ నియమాలు

2.1 KQ2U (1-ఇన్ 2-అవుట్ Y స్ప్లిటర్)

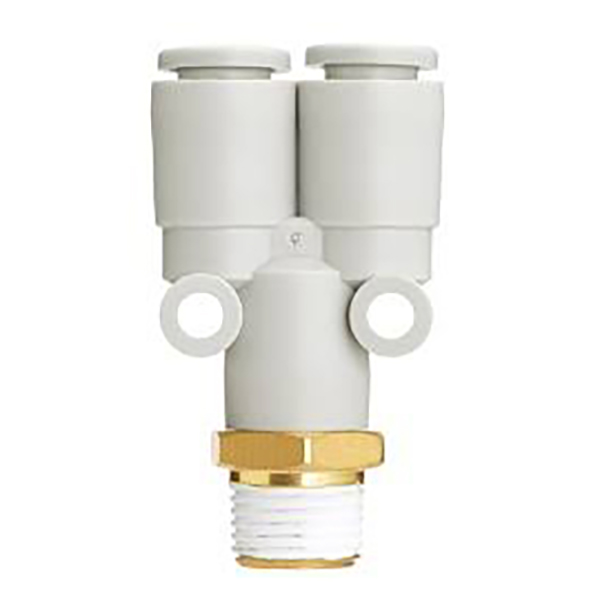

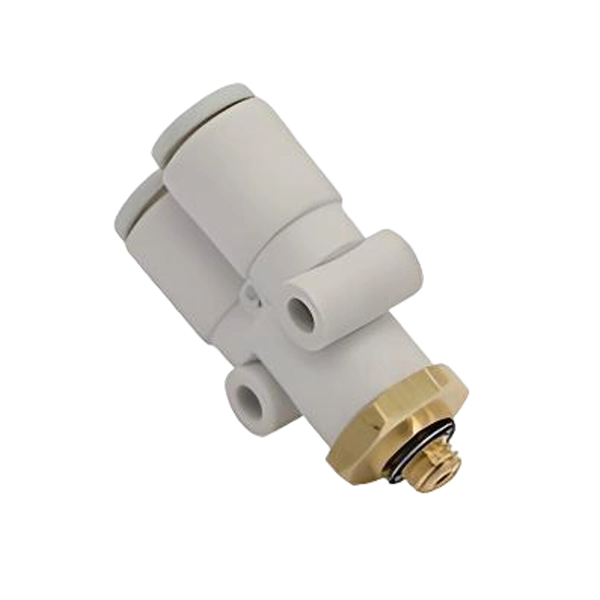

  1.మేల్ థ్రెడ్ వెర్షన్ KQ2Uxx-xxS ఉదాహరణ: KQ2U06-02S
     KQ2U: Y-టైప్ 1-ఇన్ 2-అవుట్ ఫిట్టింగ్
     06: అవుట్‌లెట్ పోర్ట్‌ల ట్యూబ్ OD Φ6mm
     02S: మేల్ టేపర్ థ్రెడ్ R1/4 (S = R టేపర్ మేల్ థ్రెడ్)
     థ్రెడ్ కోడ్: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

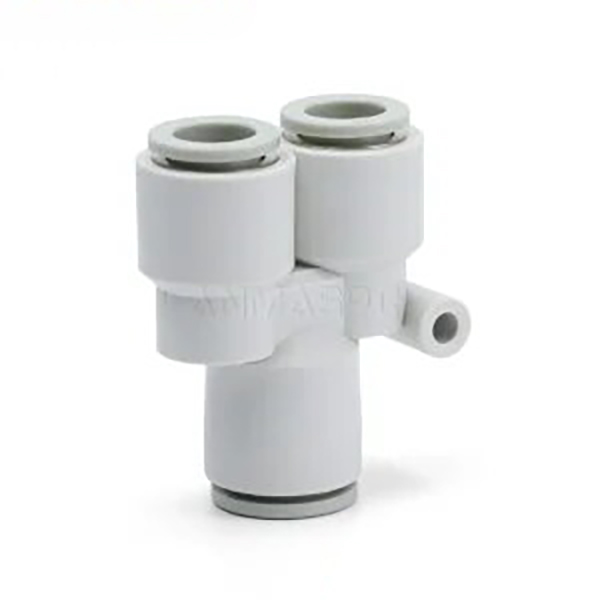

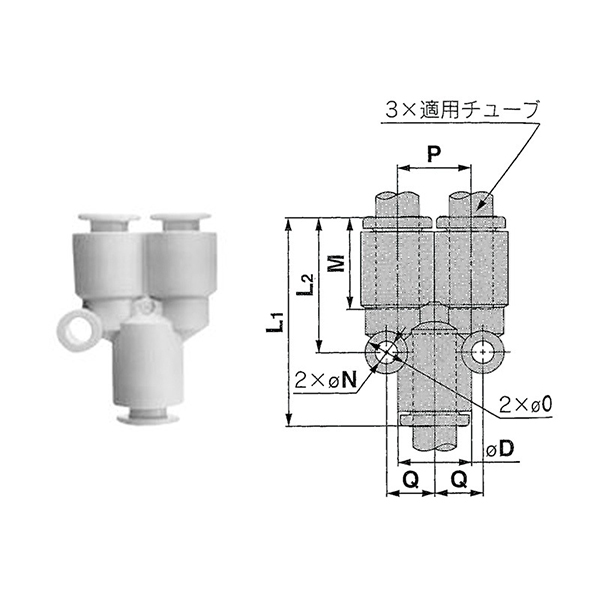

  2.స్ట్రైట్ సమాన వ్యాసం కలిగిన ట్యూబ్ వెర్షన్ KQ2Uxx-00 ఉదాహరణ: KQ2U08-00
     ఇన్లెట్ మరియు రెండు అవుట్‌లెట్‌లు ఒకేలాంటి ట్యూబ్ ODని పంచుకుంటాయి, అన్నీ Φ8mm

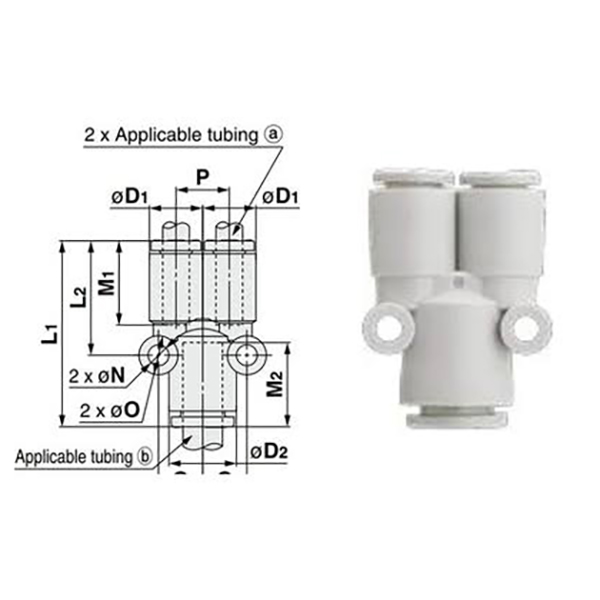

  3.స్ట్రైట్ రెడ్యూసింగ్ వెర్షన్ KQ2Uxx-yy ఉదాహరణ: KQ2U04-06
     రెండు అవుట్‌లెట్‌లు Φ4; ప్రధాన ఇన్లెట్ Φ6, వేర్వేరు వ్యాసం విభజనను తగ్గిస్తుంది

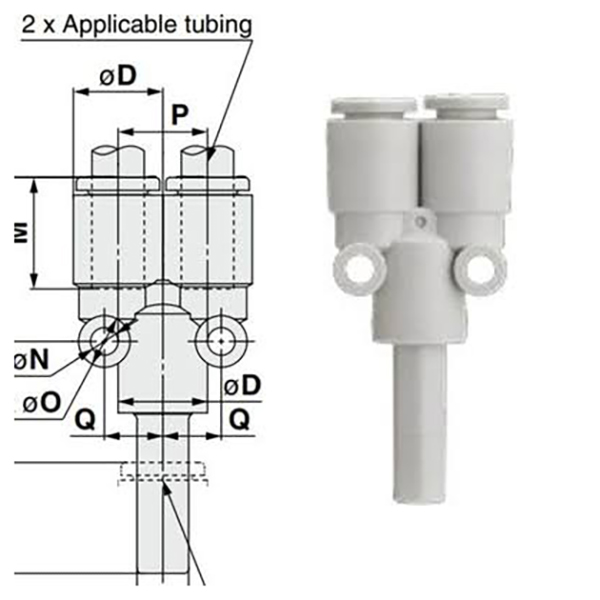

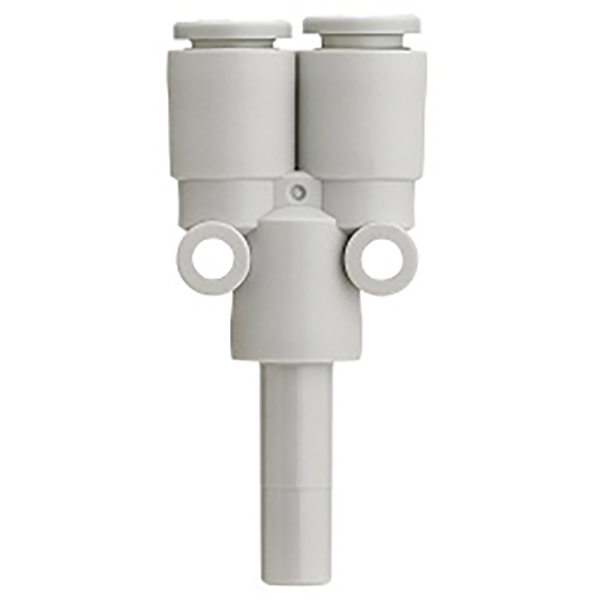

 4. బార్బెడ్ ప్లగ్ వెర్షన్ KQ2Uxx-99
     ప్లాస్టిక్ రిజిడ్ ప్లగ్ షాంక్ దిగువన ఉంది, 1-ఇన్ 2-అవుట్ స్ప్లిట్ కోసం ఫిమేల్ పుష్-ఇన్ పోర్ట్‌లోకి చొప్పించబడింది

2.2 KQ2UD (1-ఇన్ 4-అవుట్ Y మానిఫోల్డ్)

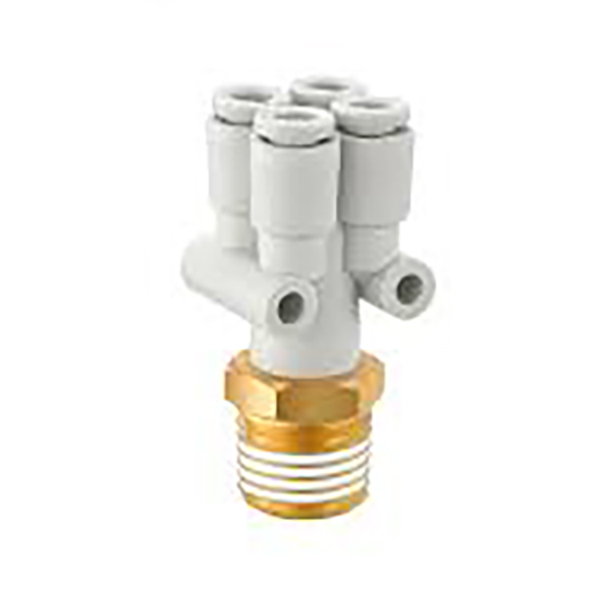

  1. మేల్ థ్రెడ్ వెర్షన్ KQ2UDxx-xxS ఉదాహరణ: KQ2UD08-03S
     R38 మగ థ్రెడ్ ఇన్‌లెట్, Φ8 గొట్టాల కోసం నాలుగు అవుట్‌లెట్‌లు

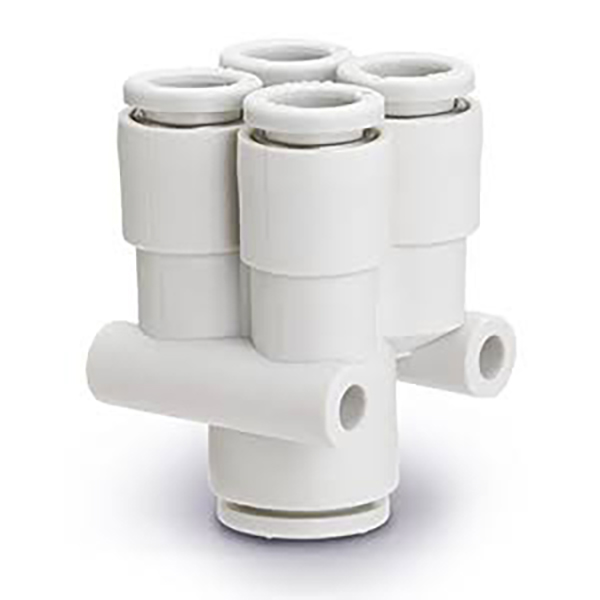

  2. తగ్గించే ట్యూబ్ వెర్షన్ KQ2UDxx-yy ఉదాహరణ: KQ2UD04-06
     నాలుగు అవుట్‌లెట్‌లు Φ4, ప్రధాన ఇన్‌లెట్ Φ6, బహుళ-పోర్ట్ తగ్గింపు పంపిణీ

3. స్పెసిఫికేషన్ సారాంశం పట్టిక

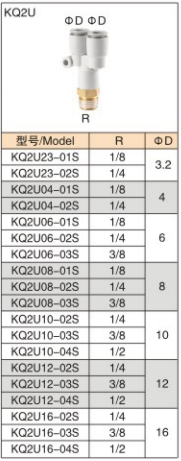

3.1 KQ2U (1-ఇన్ 2-అవుట్ Y స్ప్లిటర్)

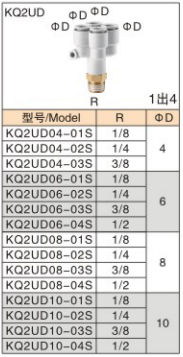

3.2 KQ2UD (1-ఇన్ 4-అవుట్ Y మానిఫోల్డ్)

4. సాధారణ సాంకేతిక లక్షణాలు

5. ఉత్పత్తి లక్షణాలు

     • ఫాస్ట్ పుష్-ఇన్ అసెంబ్లీ: తక్షణ సీలింగ్ కోసం గొట్టాలు చొప్పించబడ్డాయి. ట్యూబ్‌ని తీసివేయడానికి వైట్ రిలీజ్ కాలర్‌ని నొక్కండి, అసెంబ్లీ సామర్థ్యాన్ని బాగా మెరుగుపరచండి.

     • మల్టీ-పాత్ ఎయిర్ డిస్ట్రిబ్యూషన్: 1-టు-2 స్ప్లిట్ కోసం KQ2U, 1-టు-4 స్ప్లిట్ కోసం KQ2UD. ఎయిర్ రూటింగ్‌ను సులభతరం చేయడానికి కేంద్రీకృత వాయు వనరుల పంపిణీ.

     • తగ్గింపు ఎంపిక అందుబాటులో ఉంది: వివిధ ట్యూబ్ పరిమాణాల కనెక్షన్ కోసం సమానమైన మరియు తగ్గించే వ్యాసం వెర్షన్లు.

     • విశ్వసనీయ థ్రెడ్ సీలింగ్: అధిక తుప్పు నిరోధకత మరియు యాంత్రిక బలంతో నికెల్ పూతతో కూడిన ఇత్తడి మగ థ్రెడ్.

     • కాంపాక్ట్ సైజు: పరిమిత మౌంటు స్థలం కోసం చిన్న పాదముద్ర, మానిప్యులేటర్‌లు, జిగ్‌లు మరియు సక్షన్ కప్ మాడ్యూల్స్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

6. సాధారణ అప్లికేషన్లు

     • వాక్యూమ్ కప్ అర్రే స్ప్లిటింగ్ (బహుళ చూషణ కప్పులు ఒకే వాక్యూమ్ మూలాన్ని పంచుకుంటాయి)

     • ఆటోమేషన్ ఫిక్చర్ల కోసం బహుళ-సిలిండర్ ఎయిర్ సరఫరా

     • ప్యాకేజింగ్ మెషినరీ, 3C పరికరాలు & ఇంజెక్షన్ మోల్డింగ్ మెషీన్‌ల కోసం గాలికి సంబంధించిన సర్క్యూట్‌లు

     • గాలికి సంబంధించిన తనిఖీ మరియు పరీక్ష జిగ్‌ల కోసం ఎయిర్ లైన్ విభజన

7. ఇన్‌స్టాలేషన్ నోట్స్

     • బర్ర్స్ లేకుండా లంబంగా గొట్టాలను కత్తిరించండి; బర్ర్స్ సీలింగ్ రింగ్ స్క్రాచ్ మరియు గాలి లీకేజ్ కారణం కావచ్చు.

     • ట్యూబ్‌లను పూర్తిగా దిగువకు నెట్టండి మరియు విడుదల కాలర్ లాక్‌ల ట్యూబ్‌లను సురక్షితంగా నిర్ధారించండి.

     • నీరు, నూనె లేదా బలమైన తినివేయు ద్రవాల కోసం కాదు. కంప్రెస్డ్ ఎయిర్ మరియు వాక్యూమ్ సర్వీస్ కోసం మాత్రమే.

     • ప్లాస్టిక్ పగుళ్లను నివారించడానికి జాయింట్ రూట్ వద్ద పదేపదే వంగడం మానుకోండి.
