KQ2E సిరీస్ బల్క్‌హెడ్ యూనియన్ పుష్-ఇన్ ఫిట్టింగ్

SOLH KQ2E సిరీస్ బల్క్‌హెడ్ యూనియన్ పుష్-ఇన్ ఫిట్టింగ్ | ప్యానెల్ మౌంట్ న్యూమాటిక్ కనెక్టర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | SMC KQ2E సమానమైన బల్క్‌హెడ్ యూనియన్ న్యూమాటిక్ వన్-టచ్ ఫిట్టింగ్

1. ఉత్పత్తి అవలోకనం

     KQ2E అనేది SOLH KQ2 వన్-టచ్ ఫిట్టింగ్ సిరీస్‌లోని బల్క్‌హెడ్ యూనియన్ ఫిట్టింగ్, SMC KQ2Eతో పూర్తిగా పరస్పరం మార్చుకోవచ్చు. సాధారణంగా ప్యానెల్ బల్క్‌హెడ్ ఫిట్టింగ్ అని పిలుస్తారు, ఇది పరికరాల ప్యానెల్‌లు మరియు విభజనల ద్వారా వాయు లైన్ వ్యాప్తికి ప్రామాణిక భాగం. ఇది అంతర్గత మరియు బాహ్య ఎయిర్ సర్క్యూట్లను కలుపుతుంది, కవాటాలు మరియు సిలిండర్ల ప్యానెల్ మౌంటుకు మద్దతు ఇస్తుంది, నియంత్రణ క్యాబినెట్‌లు, ఆటోమేషన్ ఎన్‌క్లోజర్‌లు మరియు క్లీన్‌రూమ్ విభజనలలో విస్తృతంగా ఉపయోగించబడుతుంది.

2. మోడల్ నామకరణ నియమాలు

మోడల్ బ్రేక్డౌన్ ఉదాహరణలు:

  ప్రామాణిక డ్యూయల్-ట్యూబ్ బల్క్‌హెడ్: KQ2E06-00A
     KQ2: KQ2 సిరీస్ 2వ తరం పుష్-ఇన్ ఫిట్టింగ్ (వైట్ బాడీ)
     E: బల్క్‌హెడ్ యూనియన్, ప్యానెల్ త్రూ స్ట్రక్చర్
     06: ట్యూబ్ బయటి వ్యాసం φ6mm, రెండు చివరలు ఒకే పుష్-ఇన్ పరిమాణం
     00: డ్యూయల్ పుష్-ఇన్ పోర్ట్‌లు (ట్యూబ్-టు-ట్యూబ్ బల్క్‌హెడ్)
     A: NBR సీల్, పదేపదే అసెంబ్లీ & వేరుచేయడం కోసం రబ్బరు పట్టీ రకం

  కాంపాక్ట్ చిన్న బల్క్‌హెడ్: KQ2E04-00J
     ప్రత్యయం J: సూక్ష్మీకరించిన కాంపాక్ట్ వెర్షన్, సన్నని ప్యానెల్‌లు & సూక్ష్మ పరికరాల కోసం చిన్న పరిమాణం

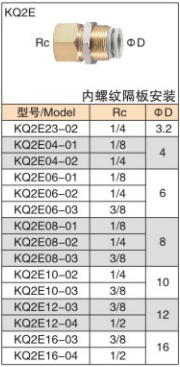

  స్త్రీ థ్రెడ్ నుండి ట్యూబ్ బల్క్ హెడ్: KQ2E06-02A
     02: Rc14 స్త్రీ టేపర్ పైప్ థ్రెడ్

  పూర్తి అర్థం: φ6 పుష్-ఇన్ పోర్ట్ ↔ Rc1/4 ఫిమేల్ థ్రెడ్ బల్క్‌హెడ్ కనెక్టర్

3. మూడు నిర్మాణ రకాలు

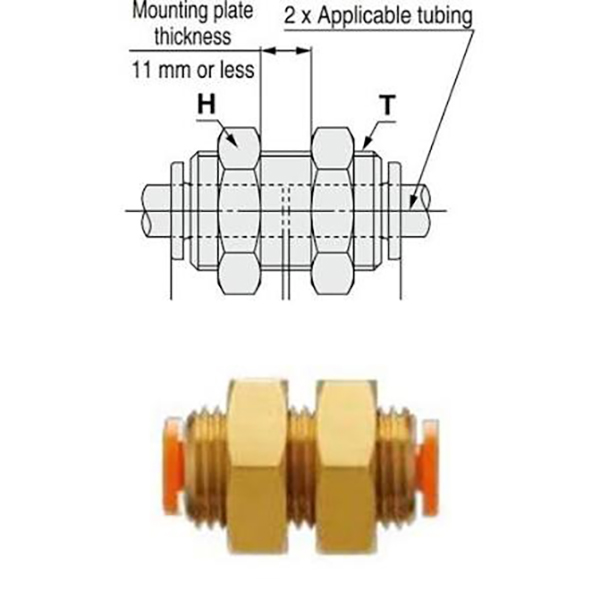

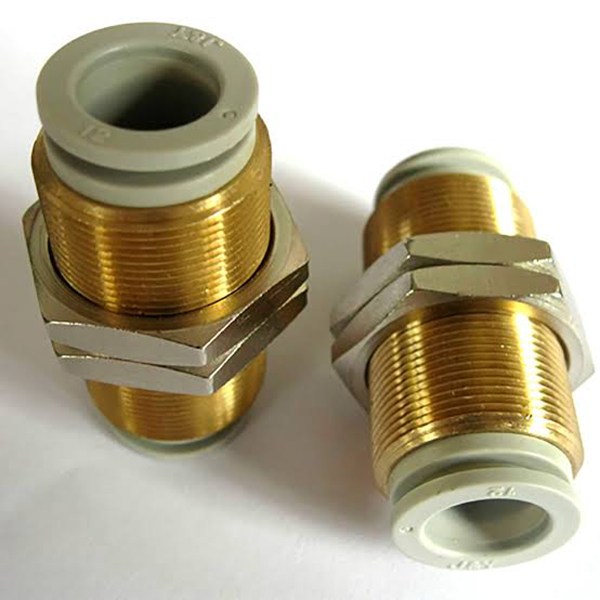

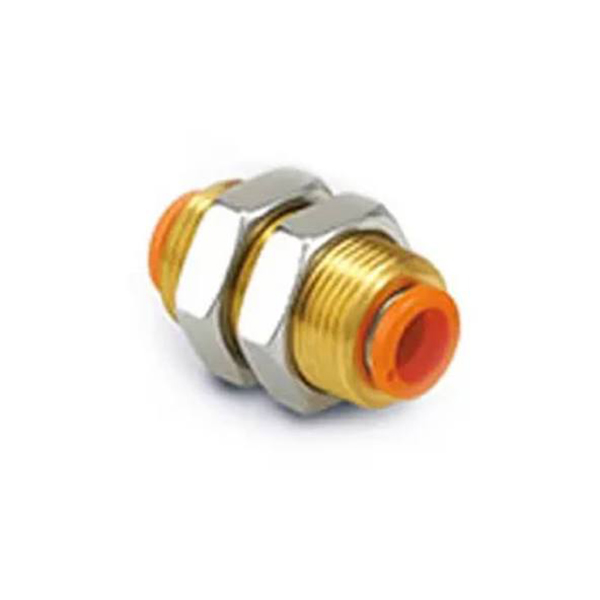

3.1 ప్రామాణిక డ్యూయల్-ట్యూబ్ బల్క్‌హెడ్ యూనియన్ (KQ2EXX-00)

  నిర్మాణ లక్షణాలు:

     • రెండు చివరలు సమాన వ్యాసం కలిగిన పుష్-ఇన్ పోర్ట్‌లు. నికెల్ పూతతో కూడిన ఇత్తడి దారం + లాక్ నట్‌తో మధ్య భాగం, ప్యానెల్ గుండా వెళ్ళిన తర్వాత పరిష్కరించబడింది

     • వ్యాసం తగ్గింపు లేదా దిశ మార్పు లేకుండా స్ట్రెయిట్ ఫ్లో ఛానల్, కనిష్ట ఒత్తిడి తగ్గుదల

     • ప్యానెల్ యొక్క రెండు వైపులా ఎయిర్ ట్యూబ్‌లు ఇన్‌స్టాలేషన్ తర్వాత అదనపు ఎడాప్టర్లు లేకుండా నేరుగా కనెక్ట్ చేయబడతాయి

3.2 కాంపాక్ట్ మినీ డ్యూయల్-ట్యూబ్ బల్క్‌హెడ్ యూనియన్ (KQ2EXX-00J)

  నిర్మాణ లక్షణాలు:

     • సూక్ష్మ పరికరాలు మరియు సన్నని ప్యానెల్‌లు, తక్కువ మొత్తం పొడవు & చిన్న థ్రెడ్ వ్యాసం వర్సెస్ స్టాండర్డ్ వెర్షన్ కోసం ఆప్టిమైజ్ చేయబడిన సూక్ష్మీకరించిన డిజైన్

     • సన్నని ప్యానెల్ మరియు గట్టి సంస్థాపన స్థలం, దట్టమైన వైరింగ్ దృశ్యాలు అనుకూలం

     • ప్రామాణిక మోడల్ వలె అదే పనితీరు పారామితులు, భౌతిక పరిమాణాన్ని మాత్రమే తగ్గించాయి

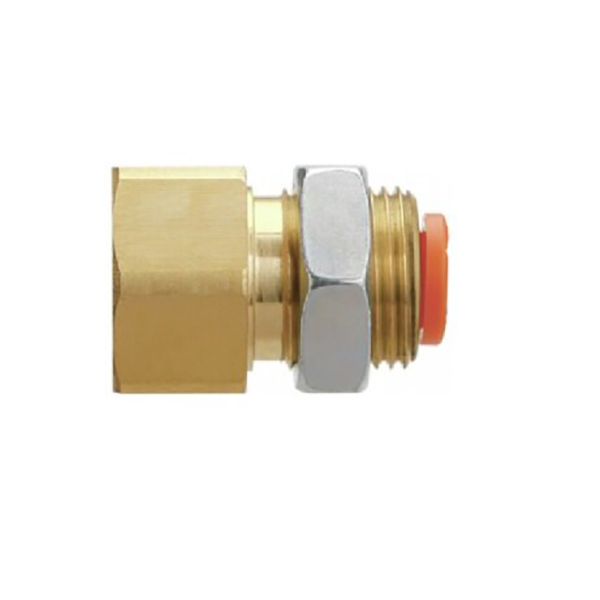

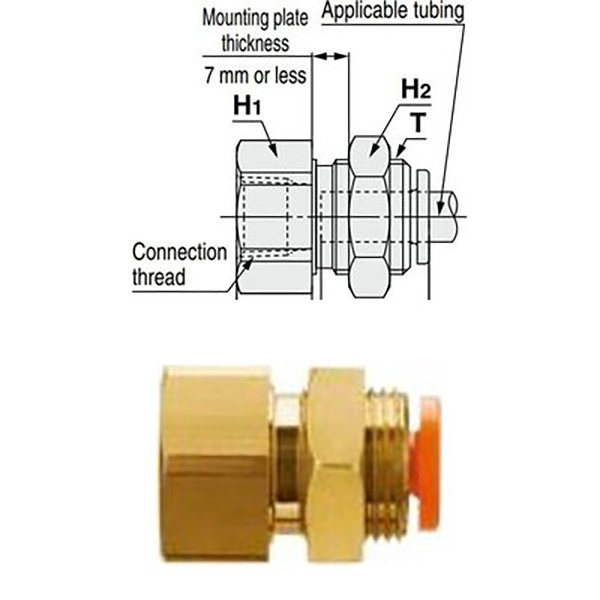

3.3 ఫిమేల్ థ్రెడ్ టు ట్యూబ్ బల్క్ హెడ్ యూనియన్ (KQ2EXX-YY)

  నిర్మాణ లక్షణాలు:

     • ఒక చివర Rc స్త్రీ థ్రెడ్ (ప్యానెల్ లోపల సోలనోయిడ్ వాల్వ్, సిలిండర్, వాల్వ్ ఐలాండ్‌ను కనెక్ట్ చేయండి), మరొకటి బాహ్య గొట్టాల కోసం పుష్-ఇన్ పోర్ట్

     • ప్యానెల్ పెట్రేషన్ & ఫిక్సింగ్ కోసం థ్రెడ్ సెక్షన్ మరియు లాక్ నట్‌తో వస్తుంది. సంస్థాపనను గ్రహించండి: అంతర్గత థ్రెడ్ వాల్వ్ + బాహ్య గాలి ట్యూబ్

     • థ్రెడ్ పోర్ట్ నేరుగా ప్రామాణిక థ్రెడ్ వాల్వ్‌లను జత చేస్తుంది; చక్కని వైరింగ్ & యాంటీ-మిస్‌ఆపరేషన్ కోసం మాత్రమే పుష్-ఇన్ పోర్ట్ బయట ప్యానెల్‌ను బహిర్గతం చేస్తుంది

4. సాధారణ సాంకేతిక లక్షణాలు (మొత్తం సిరీస్)

5. ఎంపిక & ఇన్‌స్టాలేషన్ మార్గదర్శకాలు

  ఎంపిక గైడ్

     • కంట్రోల్ క్యాబినెట్ / పరికరాల ప్యానెల్ ద్వారా ఎయిర్ ట్యూబ్, రెండు వైపులా గొట్టాలు → KQ2EXX-00

     • సోలేనోయిడ్ / సిలిండర్ ప్యానెల్ లోపల మౌంట్ చేయబడింది, ట్యూబ్ వెలుపల → KQ2EXX-YY

     • సూక్ష్మ పరికరాలు / సన్నని ప్యానెల్, పరిమిత టైట్ స్పేస్ → KQ2EXX-00J

  ఇన్‌స్టాలేషన్ నోట్స్

  1. ప్యానెల్ రంధ్రం పరిమాణం సిఫార్సు:
     •Φ4Φ6 ట్యూబ్: సిఫార్సు చేయబడిన రంధ్రం వ్యాసం Φ15mm
     •Φ8Φ10 ట్యూబ్: సిఫార్సు చేయబడిన రంధ్రం వ్యాసం Φ20mm
     •Φ12Φ16 ట్యూబ్: సిఫార్సు చేయబడిన రంధ్రం వ్యాసం Φ24mm

  2. ప్యానెల్ మందం పరిమితి: ప్రామాణిక వెర్షన్ ≤7mm; కాంపాక్ట్ J వెర్షన్ ≤5mm

  3. ట్యూబ్ తయారీ: గొట్టాలను ఫ్లాట్‌గా మరియు బుర్-ఫ్రీగా కత్తిరించండి. లీకేజీని నిరోధించడానికి వినిపించే క్లిక్ వరకు పూర్తిగా చొప్పించండి.

  4. గింజ బిగించడం: ప్యానెల్ గుండా వెళ్ళిన తర్వాత సరఫరా చేయబడిన లాక్ గింజను బిగించడం ద్వారా సురక్షితం; టైప్ A (ఇంటిగ్రేటెడ్ గాస్కెట్ సీల్) కోసం PTFE టేప్ అవసరం లేదు.

  5. వాక్యూమ్ అప్లికేషన్: స్థిరమైన వాక్యూమ్ నిలుపుదల కోసం NBR సీల్‌తో టైప్ Aని ఎంచుకోండి.

6. సారూప్య నమూనాలతో పోలిక

7. సాధారణ అప్లికేషన్లు

     • క్యాబినెట్ బల్క్‌హెడ్‌ని నియంత్రించండి: KQ2E06-00 బాహ్య సిలిండర్‌లు, చక్కనైన వైరింగ్‌లను కనెక్ట్ చేయడానికి క్యాబినెట్ నుండి అంతర్గత గొట్టాలను పంపుతుంది

     • సోలేనోయిడ్ వాల్వ్ ప్యానెల్ మౌంటు: ప్యానెల్ లోపల వాల్వ్ కోసం KQ2E06-01A, పుష్-ఇన్ పోర్ట్ మాత్రమే బాహ్యంగా, చక్కగా మరియు యాంటీ-టచ్ బహిర్గతం

     • క్లీన్‌రూమ్ విభజన వ్యాప్తి: శుభ్రమైన వాతావరణాన్ని విచ్ఛిన్నం చేయకుండా శుభ్రమైన గది మరియు పరికరాల మధ్య సీల్డ్ ఎయిర్ లైన్ వ్యాప్తి

     • కాంపాక్ట్ పరికరాల కోసం దట్టమైన వైరింగ్: బహుళ-సర్క్యూట్ లేఅవుట్ కోసం స్థలాన్ని ఆదా చేయడానికి చిన్న యంత్రాలపై సన్నని ప్యానెల్ కోసం KQ2E04-00J
