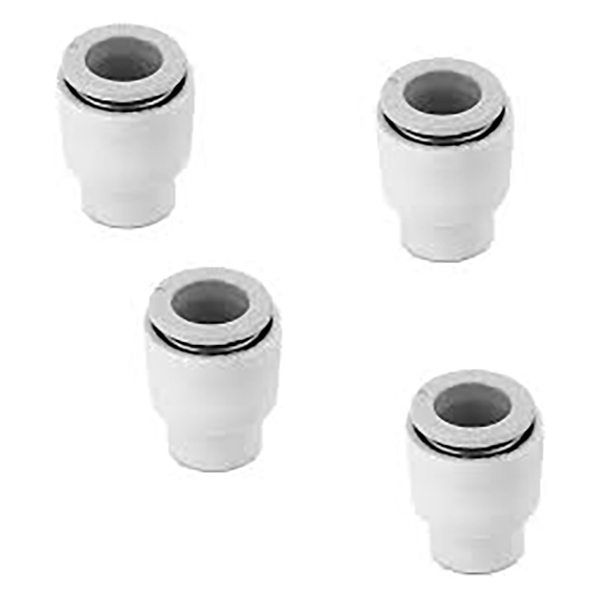

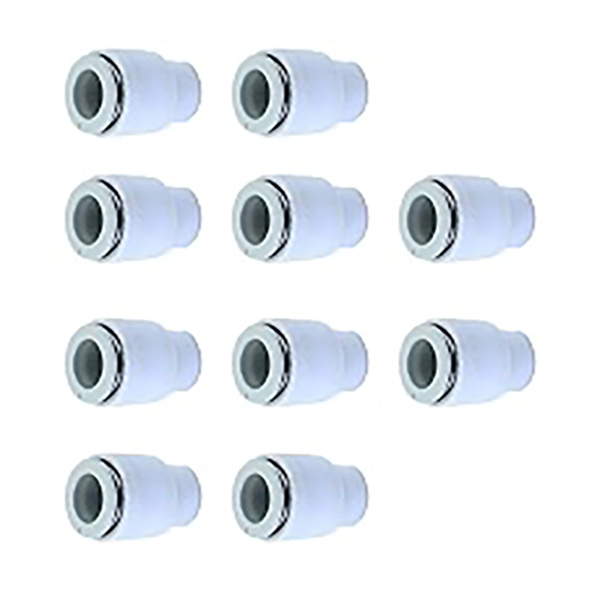

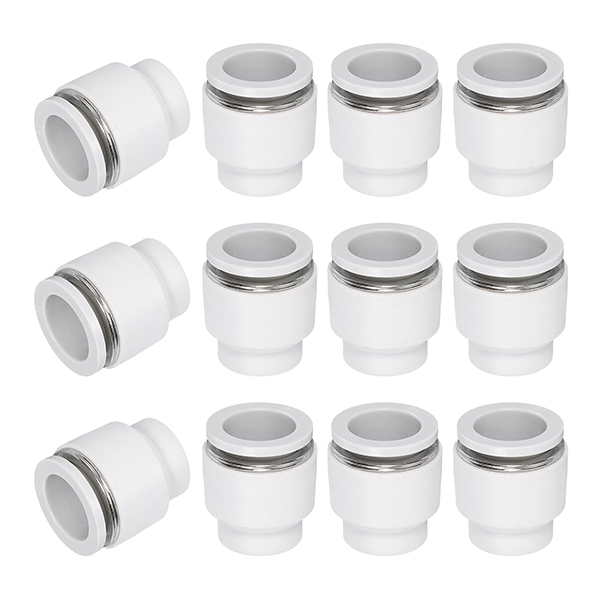

KQ2C పుష్ ఫిట్ ఫిమేల్ ఎండ్ క్యాప్ ప్లాస్టిక్

SOLH KQ2C సిరీస్ పుష్-ఇన్ క్యాప్ | KQ2 వన్-టచ్ ఫిట్టింగ్‌ల కోసం న్యూమాటిక్ ట్యూబ్ ప్లగ్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | KQ2 సిరీస్ ఫిట్టింగ్‌ల కోసం SMC KQ2C సమానమైన పుష్-ఇన్ ట్యూబ్ ప్లగ్

1. ఉత్పత్తి అవలోకనం

     KQ2C అనేది SOLH KQ2 సిరీస్ న్యూమాటిక్ ఫిట్టింగ్‌లతో సరిపోలిన అంకితమైన పుష్-ఇన్ క్యాప్ (ట్యూబ్ ప్లగ్). ఇది గాలి సర్క్యూట్‌లను వేగంగా మూసివేయడానికి ఉపయోగించని పుష్-ఇన్ ఎయిర్ ట్యూబ్ పోర్ట్‌ల తాత్కాలిక సీలింగ్ కోసం రూపొందించబడింది, ఇది వాయు వ్యవస్థ కమీషన్ మరియు రిజర్వు చేయబడిన పోర్ట్ నిర్వహణకు అవసరమైన అనుబంధం.

2. మోడల్ కోడ్ నామకరణ నియమం

  ఫార్మాట్: KQ2C□□
     KQ2: SMC 2వ తరం వన్-టచ్ ఫిట్టింగ్ సిరీస్
     సి: క్యాప్, పుష్-ఇన్ ట్యూబ్ ప్లగ్
     □□: సరిపోలిన ట్యూబ్ బయటి వ్యాసం (మిమీ)
  ఉదాహరణలు:
     KQ2C04: Φ4mm పుష్-ఇన్ పోర్ట్‌కు సరిపోతుంది
     KQ2C06: Φ6mm పుష్-ఇన్ పోర్ట్‌కు సరిపోతుంది (అత్యంత జనాదరణ పొందిన పరిమాణం)
     KQ2C08: Φ8mm పుష్-ఇన్ పోర్ట్‌కు సరిపోతుంది

3. నిర్మాణం & కోర్ ఫీచర్లు

3.1 స్ట్రక్చరల్ డిజైన్

      ప్రొఫైల్ మ్యాచింగ్ ఎయిర్ ట్యూబ్‌లతో స్థూపాకార పుష్-ఇన్ డిజైన్, నేరుగా వన్-టచ్ పోర్ట్‌లలోకి చొప్పించబడింది

      సీలింగ్ సూత్రం: విశ్వసనీయమైన సీలింగ్‌ను రూపొందించడానికి చొప్పించిన తర్వాత అంతర్గత NBR సీల్‌ను అమర్చండి, అదనపు సాధనాలు అవసరం లేదు

      యాంటీ-డ్రాప్ డిజైన్: చొప్పించిన తర్వాత పుష్-ఇన్ పోర్ట్ లోపల స్టెయిన్‌లెస్ స్టీల్ దవడల ద్వారా గట్టిగా లాక్ చేయబడింది. టోపీని సులభంగా తీసివేయడానికి ఫిట్టింగ్‌పై విడుదల కాలర్‌ను నొక్కండి.

3.2 ముఖ్య ప్రయోజనాలు

     • ప్లగ్-అండ్-ప్లే: టూల్-ఫ్రీ ఇన్‌స్టాలేషన్, సీల్ పోర్ట్‌కి నేరుగా ఇన్సర్ట్ చేయండి, వేగవంతమైన అసెంబ్లీ & వేరుచేయడం

     • పూర్తి అనుకూలత: T/L/U/E/UD/UT/VD/VT రకాలతో సహా అన్ని KQ2 సిరీస్ వన్-టచ్ పోర్ట్‌లతో పని చేస్తుంది

     • విశ్వసనీయ పనితీరు: పూర్తి సిస్టమ్ వర్కింగ్ ప్రెజర్ కోసం రేట్ చేయబడింది, సున్నా లీకేజ్ రిస్క్‌తో -100kPa వరకు వాక్యూమ్‌కి మద్దతు ఇస్తుంది

     • కాంపాక్ట్ పరిమాణం: ఇన్‌స్టాలేషన్ పాదముద్రను ఆదా చేస్తుంది, నియంత్రణ క్యాబినెట్‌లు మరియు గట్టి అంతర్గత మెషీన్ ఖాళీలకు అనువైనది

     • మన్నికైన పదార్థం: PBT ఇంజనీరింగ్ ప్లాస్టిక్ బాడీ + NBR సీలింగ్ రింగ్, ప్రభావం-నిరోధకత మరియు సుదీర్ఘ సేవా జీవితానికి తుప్పు-నిరోధకత

4. ప్రామాణిక నమూనా జాబితా

5. సాధారణ సాంకేతిక లక్షణాలు

6. అప్లికేషన్ దృశ్యాలు

     • రిజర్వ్ పోర్ట్ సీలింగ్ కమీషనింగ్: గాలి లీకేజీని నిరోధించడానికి మెషిన్ కమీషన్ సమయంలో ఉపయోగించని పుష్-ఇన్ పోర్ట్‌లను సీల్ చేయండి; పరీక్ష పూర్తయిన తర్వాత గొట్టాలను కనెక్ట్ చేయండి

     • స్పేర్ పోర్ట్ మూసివేత: దుమ్ము మరియు ప్రమాదవశాత్తు గాలి లీకేజీని నిరోధించడానికి వాల్వ్ ఐలాండ్స్ మరియు మానిఫోల్డ్ ఫిట్టింగ్‌లలో (KQ2UD/KQ2UT) విడి పోర్ట్‌లను సీల్ చేయండి

     • తాత్కాలికంగా నిలిపివేయబడిన సర్క్యూట్ సీలింగ్: ఇతర పని సర్క్యూట్‌లను ప్రభావితం చేయకుండా పరికరాల నిర్వహణ సమయంలో తాత్కాలికంగా నిష్క్రియం చేయబడిన సిలిండర్ సర్క్యూట్‌ల సీల్ పోర్ట్‌లు

     • వాక్యూమ్ సర్క్యూట్ యాంటీ లీకేజ్: స్థిరమైన వాక్యూమ్ స్థాయిని నిర్వహించడానికి వాక్యూమ్ పరికరాలపై ఉపయోగించని సక్షన్ కప్ పోర్ట్‌లను మూసివేయండి

7. వినియోగ గమనికలు

     •అనుకూలత తనిఖీ: క్యాప్ మ్యాచింగ్ పోర్ట్ పరిమాణాన్ని ఖచ్చితంగా ఎంచుకోండి. Φ6 పోర్ట్ KQ2C06ని మాత్రమే అంగీకరిస్తుంది; సరిపోలని పరిమాణం సీల్ వైఫల్యం లేదా చొప్పించడం విఫలమవుతుంది.

     •పూర్తి చొప్పించడం: క్లిక్ సౌండ్ వినిపించే వరకు క్యాప్‌ను పూర్తిగా పోర్ట్‌లోకి నెట్టండి, నమ్మదగిన సీలింగ్ కోసం దవడలు లాక్ చేయబడిందని నిర్ధారిస్తుంది.

     •తీసివేసే విధానం: టోపీని బయటికి లాగుతున్నప్పుడు అమర్చడంలో విడుదల కాలర్‌ని నొక్కండి. అంతర్గత దవడలు దెబ్బతినకుండా ఉండటానికి హింసాత్మకంగా లాగవద్దు.

     • పని పరిస్థితి పరిమితి: తినివేయు వాయువు, అధిక-ఉష్ణోగ్రత ఆవిరి మరియు ఇతర ప్రత్యేక మాధ్యమాలకు తగినది కాదు, ప్రామాణిక వాయు & వాక్యూమ్ అనువర్తనాలకు మాత్రమే.

     • నిర్వహణ & భర్తీ: సీల్ రింగ్ విఫలమైనప్పుడు గాలి లీకేజీని నివారించడానికి సీల్ రింగ్ పాతబడినప్పుడు లేదా దెబ్బతిన్నప్పుడు టోపీని మార్చండి.

8. పోలిక: KQ2C పుష్-ఇన్ క్యాప్ vs థ్రెడ్ ప్లగ్
