AKH / AKB సిరీస్ క్విక్-కనెక్ట్ చెక్ వాల్వ్

SOLH AKH / AKB సిరీస్ క్విక్-కనెక్ట్ చెక్ వాల్వ్ (స్లీవ్ రకం)

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH | ఇంటిగ్రేటెడ్ వన్-వే వాల్వ్ + పుష్-ఇన్ ఫిట్టింగ్

1. ఉత్పత్తి అవలోకనం

  AKH / AKB సిరీస్ అనేది ఒక ఇంటిగ్రేటెడ్ కాంపోనెంట్ కలపడంచెక్ వాల్వ్ + త్వరిత పుష్-ఇన్ ఫిట్టింగ్, న్యూమాటిక్ సర్క్యూట్‌లలో బ్యాక్‌ఫ్లో నివారణ, ప్రెజర్ హోల్డింగ్ మరియు వాక్యూమ్ కట్-ఆఫ్ కోసం రూపొందించబడింది. కాంపాక్ట్ సైజు, వేగవంతమైన ఇన్‌స్టాలేషన్ మరియు అల్ట్రా-తక్కువ క్రాకింగ్ ప్రెజర్.

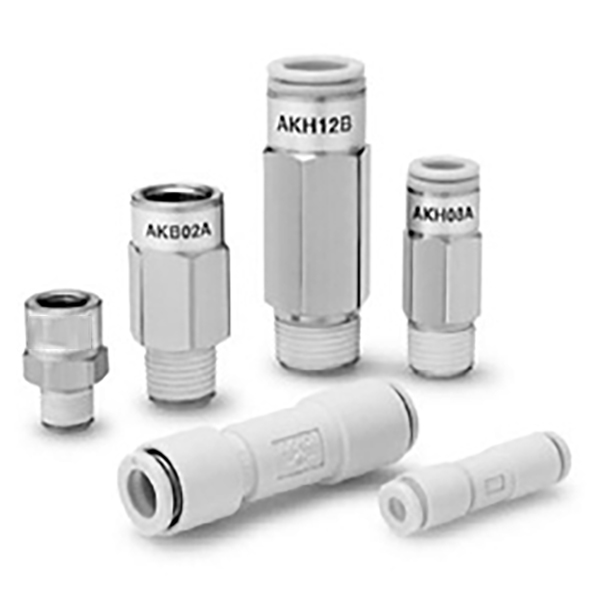

  AKH & AKB మధ్య ప్రధాన వ్యత్యాసం

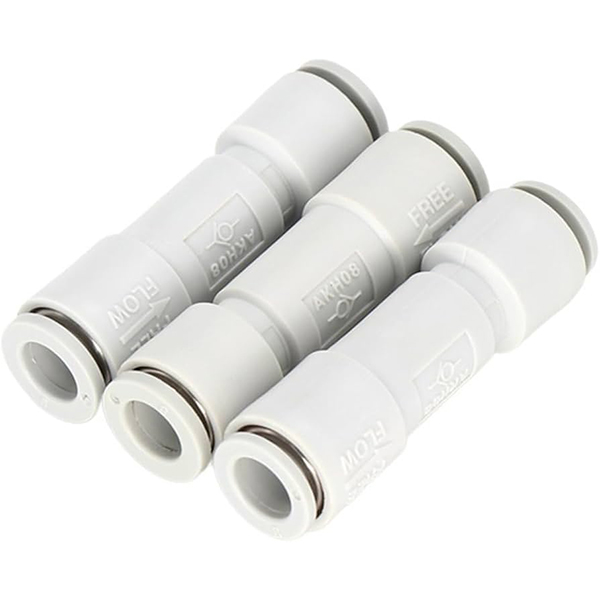

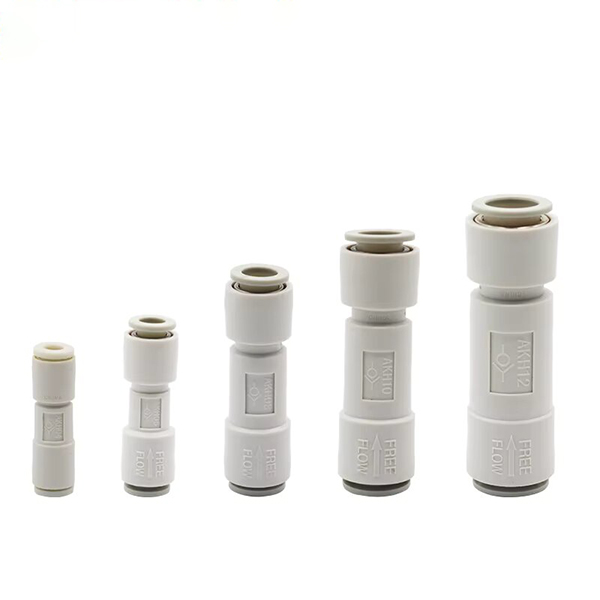

   AKH: డ్యూయల్ పుష్-ఇన్ పోర్ట్ స్ట్రెయిట్ స్లీవ్ రకం, గాలి గొట్టాల కోసం రెండు వైపులా (Φ4 ~ Φ12).

   ఎకెబి: థ్రెడ్ పోర్ట్‌ల మధ్య యాంటీ బ్యాక్‌ఫ్లో కోసం ఒక మగ థ్రెడ్ + ఒక ఆడ థ్రెడ్ స్లీవ్ రకం

• ఎకెబి‑A: ప్రవాహ దిశ → మగ థ్రెడ్ → స్త్రీ దారం

• ఎకెబి‑B: ప్రవాహ దిశ → స్త్రీ దారం → మగ థ్రెడ్

2. కోర్ ఫీచర్లు

  1. అల్ట్రా-తక్కువ క్రాకింగ్ ఒత్తిడి:0.005 MPa (5 kPa), వాక్యూమ్ సిస్టమ్‌లకు అనుకూలం (-100 kPa ~ 1 MPa)

  2. అధిక ప్రవాహం రేటు: తక్కువ ప్రవాహ నిరోధకత కలిగిన పెద్ద ప్రభావవంతమైన క్రాస్ సెక్షనల్ ప్రాంతం

  3. పుష్-ఇన్ త్వరిత అమరిక: PU / PA నైలాన్ / సాఫ్ట్ నైలాన్ ట్యూబ్‌తో అనుకూలమైనది; గొట్టాలు లాక్ అయిన తర్వాత వినిపించే “క్లిక్”

     • మెటీరియల్: వాల్వ్ బాడీ PBT / జింక్ మిశ్రమం; నికెల్ పూతతో కూడిన ఇత్తడిని అమర్చడం; గ్రిప్పింగ్ దవడలు SUS304 స్టెయిన్‌లెస్ స్టీల్

     • గరిష్ట పని ఒత్తిడి: 1.5 MPa

     • ఆపరేటింగ్ ఉష్ణోగ్రత: -5℃ ~ +60℃ (ఐసింగ్ కండిషన్ లేదు)

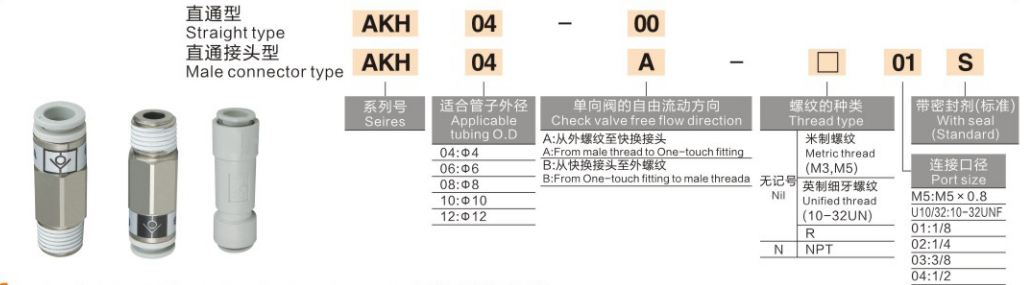

3. మోడల్ కోడ్ నిర్వచనం & ఉదాహరణలు

 1. AKH (ద్వంద్వ పుష్-ఇన్ రకం)

      • AKH06-00: AKH సిరీస్, Φ6 ట్యూబ్, డ్యూయల్ పుష్-ఇన్ పోర్ట్‌లు (-00 = థ్రెడ్ లేదు)

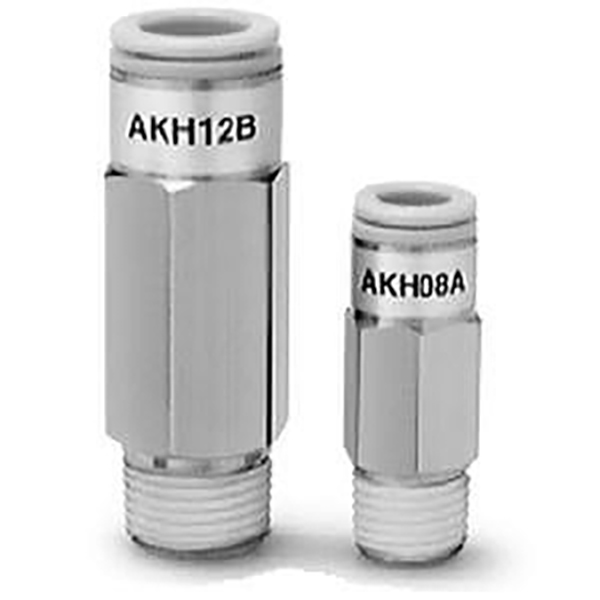

      • AKH08A‑02S: AKH సిరీస్, Φ8 ట్యూబ్, R1/4 మగ థ్రెడ్, ప్రీ-అప్లైడ్ థ్రెడ్ సీలెంట్ S

  2. AKB (థ్రెడ్ స్లీవ్ రకం)

     • ఎకెబి02A-02S: AKB సిరీస్, R1/4 థ్రెడ్, టైప్ A ప్రవాహ దిశ (మగ → ఆడ), ప్రీ-కోటింగ్ సీలెంట్ S

4. ప్రామాణిక లక్షణాలు

 1. AKH - డ్యూయల్ పుష్-ఇన్ చెక్ వాల్వ్

  2. AKB - థ్రెడ్ స్లీవ్ చెక్ వాల్వ్

5. సాధారణ అప్లికేషన్లు

     • సిలిండర్ ప్రెజర్ హోల్డింగ్: లోడ్ మునిగిపోవడాన్ని లేదా డ్రిఫ్టింగ్‌ను నిరోధించండి

     •. వాక్యూమ్ సర్క్యూట్: వాక్యూమ్ లీకేజీని నివారించండి (తక్కువ క్రాకింగ్ ఒత్తిడికి అనువైనది)

     •. ద్వంద్వ పంప్ ఇంటర్‌లాక్: అధిక పీడన రివర్స్ ఫ్లో నుండి తక్కువ-పీడన పంపును రక్షించండి

     • బ్రాంచ్ సర్క్యూట్ యాంటీ బ్యాక్‌ఫ్లో: బహుళ యాక్యుయేటర్‌ల కోసం స్వతంత్ర ఒత్తిడి నిలుపుదల

6. ఇతర చెక్ వాల్వ్‌లతో పోలిక

     • AKH / AKB: ఇంటిగ్రేటెడ్ క్విక్ పుష్-ఇన్ / స్లీవ్ డిజైన్, కాంపాక్ట్ & ఫాస్ట్ మౌంటు, డైరెక్ట్ ట్యూబ్ కనెక్షన్

     • AK2000 / AK4000: థ్రెడ్ పైపు రకం, అధిక ప్రవాహ సామర్థ్యం, ​​పుష్-ఇన్ పోర్ట్‌లు లేకుండా

     • AKP: అవశేష పీడన ఉపశమనంతో, భద్రతా వాయు సర్క్యూట్‌ల కోసం అంకితం చేయబడింది
