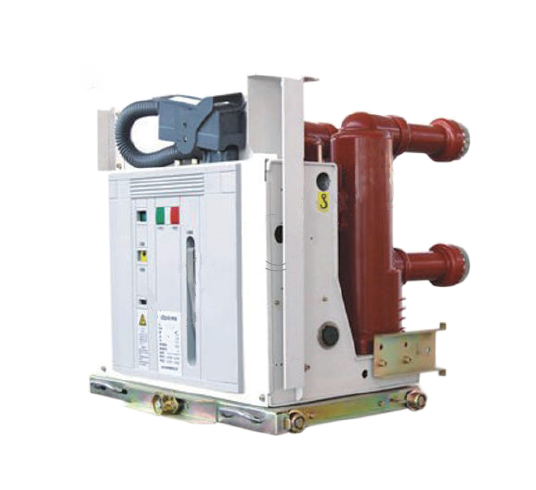

VSG-12 ఇన్సులేషన్ సిలిండర్ ఉపసంహరించుకునే VCB సర్క్యూట్ బ్రేకర్

VSG-12 ఇన్సులేషన్ సిలిండర్ ఉపసంహరించుకునే VCB సర్క్యూట్ బ్రేకర్

   మా గొప్ప వస్తువుల అగ్ర నాణ్యత, పోటీ ధర మరియు మెటల్ పరివేష్టిత ఎలక్ట్రికల్ స్విచ్ గేర్, ఎల్వి పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్, హై వోల్టేజ్ మెటల్-పరివేష్టిత స్విచ్ గేర్ కోసం ఆదర్శవంతమైన సేవ కోసం మేము చాలా మంచి స్థితిని పొందుతాము. భవిష్యత్తును ఎదుర్కొంటున్న మేము సమగ్రత, గౌరవం, ఆవిష్కరణ, అభిరుచి మరియు ప్రొఫెషనల్ బృందం యొక్క ప్రధాన విలువలను సమర్థిస్తూనే ఉంటాము, ఎల్లప్పుడూ కస్టమర్-సెంట్రిక్ విధానానికి కట్టుబడి ఉంటాయి మరియు అధిక-నాణ్యత ఉత్పత్తులు మరియు సేవలతో ప్రపంచ వినియోగదారులకు తిరిగి ఇస్తాము. వినూత్న యంత్రాంగాన్ని మార్కెట్ యొక్క మొత్తం అభివృద్ధికి అనుగుణంగా మేము మా గొప్ప మానవ వనరులు మరియు అద్భుతమైన శాస్త్రీయ పరిశోధన పరిస్థితులపై ఆధారపడతాము. మేము మొదట 'క్వాలిటీ, కీర్తి మరియు సేవ యొక్క లక్ష్యాన్ని అనుసరిస్తాము మరియు' సమగ్ర మరియు పరస్పర ప్రయోజనాల యొక్క వాణిజ్య ప్రిన్సిపాల్స్‌కు కట్టుబడి ఉంటాము. మరియు మేము ఇంట్లో మరియు విదేశాలలో వివిధ సర్కిల్‌ల స్నేహితులతో కలిసి కొత్త సంజ్ఞతో సహకరిస్తాము.

ఇండోర్ ఉపసంహరించుకునే వాక్యూమ్ సర్క్యూట్ బ్రేకర్

  VSG-12 ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (ABBR .: సర్క్యూట్ బ్రేకర్) మూడు-పదబంధం A.C. 50Hz విద్యుత్ సరఫరా పంపిణీ యొక్క ఇండోర్ రేటెడ్ వోల్టేజ్ 12 kV. ఈ ఉత్పత్తి GB1984-2003 (హై వోల్టేజ్ A.C. సర్క్యూట్ బ్రేకర్), JB3855-1996 (3.6-4.5KV ఇండోర్ A.C. హై వోల్టేజ్ సర్క్యూట్ బ్రేకర్), DL403-2000 (12-40.5KV అధిక వోల్టేజ్ వోల్యుమ్ సర్క్యూట్ బ్రేక్. A.C. సర్క్యూట్ బ్రేకర్). గ్రిడ్ పరికరాలలో పరికరాలను రక్షించడానికి మరియు నియంత్రించడానికి మరియు పారిశ్రామిక మరియు మైనింగ్ ఎంటర్ప్రైజ్ యొక్క డైనమిక్ డిజైన్ కోసం దీనిని ఉపయోగించవచ్చు .ఇది వేర్వేరు ఆస్తితో లోడ్ మరియు తరచూ ఆపరేషన్ చేయడానికి మరియు షార్ట్-సర్క్యూట్ కరెంట్‌ను విచ్ఛిన్నం చేసే అనేక సార్లు కార్యకలాపాల సామర్థ్యంతో అనుకూలంగా ఉంటుంది.

ఇండోర్ ఉపసంహరణ వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మూడు-దశల ఎసి పవర్ సిస్టమ్స్ కోసం 12 ~ 24 కెవి మరియు ఫ్రీక్వెన్సీ 50/60 హెర్ట్జ్ వరకు రేట్ వోల్టేజ్‌లతో అనుకూలంగా ఉంటాయి. విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు, పెట్రోకెమికల్స్, మెటలర్జీ, తయారీ మరియు ఇతర పరిశ్రమలు, విమానాశ్రయాలు, నివాస ప్రాంతాలు మొదలైన వాటిలో ఇవి విస్తృతంగా ఉపయోగించబడుతున్నాయి. ఎలక్ట్రికల్ పరికరాలను నియంత్రించడం మరియు రక్షించడం, ముఖ్యంగా రేట్ ప్రస్తుత లేదా మల్టీ-సర్క్యూట్ షార్ట్-సర్క్యూట్ కరెంట్ వద్ద అరుదుగా నిర్వహించాల్సిన సందర్భాలలో. దీనిని KYN28 లేదా AMS రకం వంటి ఇండోర్ ఎయిర్-ఇన్సులేటెడ్ స్విచ్ గేర్లో వ్యవస్థాపించవచ్చు.

  సర్క్యూట్ బ్రేకర్ పరిపక్వ APG టెక్నాలజీతో తయారు చేయబడింది. VD4 టెర్మినల్ బఫర్ యొక్క అనువర్తనం ఏదైనా ఆపరేటింగ్ వాతావరణంలో ఇండోర్ టెర్మినల్ మరింత నమ్మదగినదని నిర్ధారిస్తుంది. VD4 GB, DL, IEC, DIN, VDE మరియు ఇతర ఆధునిక పారిశ్రామిక దేశాల ప్రమాణాల అవసరాలను పూర్తిగా తీర్చగలదు.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ప్రధానంగా మూడు భాగాలను కలిగి ఉంటుంది: వాక్యూమ్ ఆర్క్ ఆర్పివేసే గది, ఆపరేటింగ్ మెకానిజం, బ్రాకెట్ మరియు ఇతర భాగాలు.

1. వాక్యూమ్ ఆర్క్ ఆర్పివేసే గది

వివిధ రకాల స్విచ్‌ల ప్రకారం, బాహ్య తెరలతో సిరామిక్ వాక్యూమ్ ఆర్క్ ఆర్పివేసే గదులు, ఇంటర్మీడియట్ సీల్డ్ కప్పు ఆకారపు రేఖాంశ అయస్కాంత క్షేత్రాలు మరియు లోపలి మూసివున్న గాజు బబుల్ ఆర్క్ ఆర్పివేసే గదులతో చిన్న వాక్యూమ్ ఆర్క్ ఆర్పివేసే గదులు ఉన్నాయి. ప్రాథమిక నిర్మాణం ఈ క్రింది విధంగా ఉంది:

•  ఎయిర్‌టైట్ ఇన్సులేషన్ షెల్ Cer సిరామిక్, గ్లాస్ లేదా మైక్రోక్రిస్టలైన్ గ్లాస్ ఎయిర్‌టైట్ ఇన్సులేషన్ సిలిండర్, కదిలే ఎండ్ కవర్, ఫిక్స్‌డ్ ఎండ్ కవర్ మరియు స్టెయిన్లెస్ స్టీల్ ముడతలు పెట్టిన పైపుతో కూడిన గాలి చొరబడని ఇన్సులేషన్ సిస్టమ్ వాక్యూమ్ సీల్డ్ కంటైనర్. గాలి చొరబడని నిర్ధారించడానికి, సీలింగ్ రకంలో కఠినమైన ఆపరేటింగ్ విధానాలతో పాటు, చిన్న శ్వాసక్రియ మరియు అంతర్గత గ్యాస్ విడుదలను కలిగి ఉండటానికి పదార్థం కూడా అవసరం.

• కండక్టివ్ సిస్టమ్ the ఇది స్థిర వాహక రాడ్, స్థిర రన్నింగ్ ఆర్క్ ఉపరితలం, స్థిర పరిచయం, కదిలే పరిచయం, కదిలే ఆర్క్ ఉపరితలం మరియు కదిలే వాహక రాడ్‌తో కూడి ఉంటుంది. సంప్రదింపు నిర్మాణాన్ని సుమారు మూడు రకాలుగా విభజించవచ్చు: స్థూపాకార పరిచయం, విలోమ మాగ్నెటిక్ ఫీల్డ్ కాంటాక్ట్ గ్రోవ్ వంగిన ఉపరితలం మురి ఆకారంతో మరియు రేఖాంశ అయస్కాంత క్షేత్ర పరిచయం. ప్రస్తుతం, ఈ రకమైన ఆర్క్ ఆర్పివేసే గది రేఖాంశ మాగ్నెటిక్ ఫీల్డ్ టెక్నాలజీని అవలంబిస్తుంది, ఇది బలమైన మరియు స్థిరమైన ఆర్క్ ఆర్పివేసే సామర్థ్యాన్ని కలిగి ఉంది.

• షీల్డింగ్ సిస్టమ్ ： షీల్డింగ్ కవర్ వాక్యూమ్ ఆర్క్ ఆర్పివేసే గదిలో ఒక అనివార్యమైన భాగం, మరియు కాంటాక్ట్ పాయింట్ చుట్టూ ఉన్న ప్రధాన షీల్డింగ్ కవర్, ముడతలు పెట్టిన పైపు షీల్డింగ్ కవర్ మరియు వోల్టేజ్ ఈక్వలైజింగ్ షీల్డింగ్ కవర్ వంటి వివిధ రకాల షీల్డింగ్ కవర్ ఉన్నాయి. ప్రధాన షీల్డింగ్ కవర్ యొక్క పనితీరు ఈ క్రింది విధంగా ఉంది: ARC ఆర్క్ ప్రక్రియలో ఇన్సులేషన్ షెల్ యొక్క లోపలి గోడపైకి ఉత్పత్తులు స్ప్లాష్ చేయకుండా నిరోధించడం, తద్వారా షెల్ యొక్క ఇన్సులేషన్ బలాన్ని తగ్గిస్తుంది. Arc ఆర్క్ ఆర్పివేసే గదిలో విద్యుత్ క్షేత్ర పంపిణీ యొక్క ఏకరూపతను మెరుగుపరచడం స్థానిక క్షేత్ర బలాన్ని తగ్గించడానికి మరియు వాక్యూమ్ ఆర్క్ ఆర్క్ ఆర్పింగ్ ఛాంబర్ కండెన్సింగ్ ఆర్క్ ఉత్పత్తుల యొక్క సూక్ష్మీకరణను ప్రోత్సహించడానికి మరియు కొంత ఆర్క్ శక్తిని గ్రహించడం ఆర్క్ గ్యాప్ యొక్క డైలెక్ట్రిక్ బలాన్ని తిరిగి పొందటానికి ప్రయోజనకరంగా ఉంటుంది.

2. ఆపరేటింగ్ మెకానిజం

వివిధ రకాల సర్క్యూట్ బ్రేకర్ల ప్రకారం, వివిధ ఆపరేటింగ్ విధానాలు ఉపయోగించబడతాయి. సాధారణ ఆపరేటింగ్ మెకానిజాలలో స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (VS1), శాశ్వత మాగ్నెట్ ఆపరేటింగ్ మెకానిజం మరియు కాంబినేషన్ ఆపరేటింగ్ మెకానిజం (VBD) ఉన్నాయి.

ఇతర భాగాలు: చట్రం వాహనాలు, ఇన్సులేషన్ బ్రాకెట్లు, అవాహకాలు మొదలైనవి.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల లక్షణాలు ఏమిటి

• బలమైన బ్రేకింగ్ సామర్థ్యం, ​​50KA వరకు; పగులు తరువాత, పగుళ్ల మధ్య మాధ్యమం త్వరగా కోలుకుంటుంది మరియు మాధ్యమాన్ని భర్తీ చేయవలసిన అవసరం లేదు.
• సంప్రదింపు ప్రారంభ దూరం చిన్నది. 10 కెవి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క కాంటాక్ట్ బ్రేకింగ్ దూరం 10 మిమీ మాత్రమే. అవసరమైన ఆపరేటింగ్ శక్తి చిన్నది, చర్య వేగంగా ఉంటుంది, ఆపరేటింగ్ మెకానిజం సరళీకృతం చేయవచ్చు మరియు సేవా జీవితాన్ని పొడిగించవచ్చు. సాధారణంగా, నిర్వహణ సుమారు 20 సంవత్సరాలు అవసరం లేదు.
• చిన్న ఆర్క్ ఆర్పివేసే సమయం, తక్కువ ఆర్క్ వోల్టేజ్, తక్కువ ఆర్క్ ఎనర్జీ, తక్కువ సంప్రదింపు నష్టం మరియు బహుళ అంతరాయాలు.
• మొబైల్ గైడ్ రాడ్ చిన్న జడత్వాన్ని కలిగి ఉంది మరియు తరచుగా ఆపరేషన్ చేయడానికి అనుకూలంగా ఉంటుంది.
•  స్విచ్‌ను ఆపరేట్ చేసేటప్పుడు, చర్య శబ్దం తక్కువగా ఉంటుంది, ఇది పట్టణ వినియోగానికి అనుకూలంగా ఉంటుంది.
• ఆర్క్ ఆర్పివేయడం లేదా ఇన్సులేషన్ మీడియా చమురును ఉపయోగించదు మరియు అగ్ని లేదా పేలుడు ప్రమాదం లేదు.
• కాంటాక్ట్ హెడ్ పూర్తిగా సీలు చేసిన నిర్మాణం, ఇది తేమ, ధూళి మరియు హానికరమైన వాయువుల ప్రభావం కారణంగా దాని పనితీరును తగ్గించదు. నమ్మదగిన ఆపరేషన్ మరియు స్థిరమైన ఆన్-ఆఫ్ పనితీరు. స్వతంత్ర భాగం వలె, ఆర్క్ ఆర్పివేసే గదిని ఇన్‌స్టాల్ చేయడం మరియు డీబగ్ చేయడం సులభం.
• వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క సేవా జీవితంలో, సంప్రదింపు భాగానికి నిర్వహణ మరియు తనిఖీ అవసరం లేదు. నిర్వహణ మరియు తనిఖీ నిర్వహించినప్పటికీ, అవసరమైన సమయం చాలా తక్కువ.
• ఆర్క్ క్లోజ్డ్ కంటైనర్‌లో ఆరిపోతుంది, మరియు ఆర్క్ మరియు హాట్ గ్యాస్ బహిర్గతం కాదు.
• పంపిణీ నెట్‌వర్క్‌ల యొక్క అనువర్తన అవసరాలకు అనువైన బహుళ రిక్లోజింగ్ ఫంక్షన్లతో అమర్చబడి ఉంటుంది

ప్రయోజనం:

• సాధారణ నిర్మాణం
• అల్ట్రా-తక్కువ రెసిస్టెన్స్ వాక్యూమ్ ఇంటర్‌రప్టర్‌కు అనుగుణంగా
• అనుసరణ ఆప్టిమైజేషన్ మరియు మాడ్యులర్ స్ప్రింగ్ ఆపరేషన్ విధానం
• తరచుగా కార్యకలాపాలకు అనుకూలం
• ఉచిత నిర్వహణ, సుదీర్ఘ సేవా జీవితం
• అత్యంత నమ్మదగిన పనితీరు

ప్రాథమిక సమాచారం.

సాంకేతిక పారామితులు

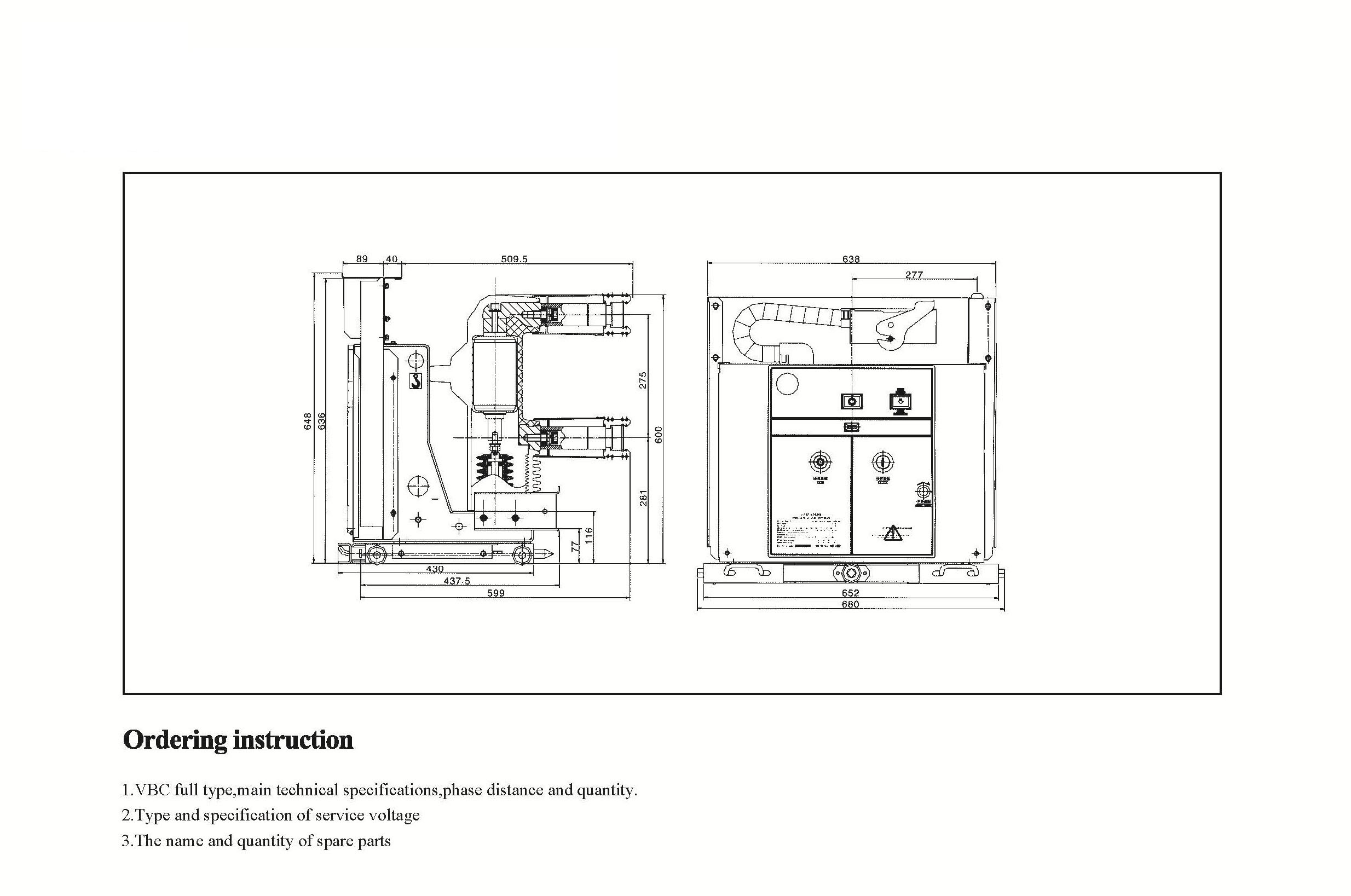

సాంకేతిక డ్రాయింగ్‌లు

హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB) కోసం సేవా వాతావరణం

ఎ) గాలి ఉష్ణోగ్రత: అత్యధిక ఉష్ణోగ్రత: +40ºC; అత్యల్ప ఉష్ణోగ్రత: -25ºC

బి) తేమ: నెలవారీ సగటు తేమ 95%; రోజువారీ సగటు తేమ 90%.

సి) ఎత్తు: గరిష్ట సంస్థాపనా ఎత్తు: 2500 మీ

d) తినివేయు మరియు మండే వాయువులు, ఆవిరి మొదలైన వాటి ద్వారా కలుషితమైన పరిసర గాలి లేదు.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మీ ఉత్పత్తుల ధరలు నాకు ఉన్నాయా?

జ: స్వాగతం. దయచేసి ఇక్కడ మాకు విచారణ పంపడానికి సంకోచించకండి. మేము మీకు 24 గంటల్లో ప్రత్యుత్తరం ఇస్తాము.

ప్ర: బల్క్ ఆర్డర్‌కు ముందు నేను ఒక నమూనాను పొందవచ్చా?

జ: అవును, నాణ్యతను పరీక్షించడానికి మరియు తనిఖీ చేయడానికి మేము నమూనా క్రమాన్ని స్వాగతిస్తున్నాము. మిక్స్డ్ నమూనాలు ఆమోదయోగ్యమైనవి.

ప్ర: మేము మా లోగో/ కంపెనీ పేరును ఉత్పత్తులపై ముద్రించగలమా?

జ: అవును, వాస్తవానికి, మేము OEM ను అంగీకరిస్తాము, అప్పుడు మీరు మాకు బ్రాండ్ అధికారాన్ని అందించాలి

ప్ర: మీరు ఉత్పత్తి అనుకూలీకరణను అంగీకరిస్తున్నారా?

జ: అవును, వాస్తవానికి, దయచేసి నిర్దిష్ట డ్రాయింగ్‌లు లేదా పారామితులను అందించండి, మూల్యాంకనం తర్వాత మేము మిమ్మల్ని కోట్ చేస్తాము

ప్ర: ప్రధాన సమయం ఏమిటి?

జ: ప్రధాన సమయం ఆదేశించిన పరిమాణాలపై ఆధారపడి ఉంటుంది, సాధారణంగా చెల్లింపు పొందిన 7-20 రోజులలోపు.

ప్ర: మీ వాణిజ్య నిబంధనలు ఏమిటి?

జ: మేము EXW, FOB, CIF, FCA, మొదలైన వాటిని అంగీకరిస్తాము.

ప్ర: మీ చెల్లింపు పద్ధతి ఏమిటి?

A

ప్ర: మీరు తుది ఉత్పత్తులను పరిశీలిస్తున్నారా?

జ: అవును, ఉత్పత్తి మరియు పూర్తి చేసిన ఉత్పత్తుల యొక్క ప్రతి దశ షిప్పింగ్ ముందు క్యూసి విభాగం తనిఖీ చేయబడుతుంది. మరియు మేము రవాణాకు ముందు మీ సూచన కోసం వస్తువుల తనిఖీ నివేదికలను అందిస్తాము

ప్ర: అమ్మకాల తర్వాత నాణ్యత సమస్యలను ఎలా పరిష్కరించాలి?

జ: నాణ్యమైన సమస్యల ఫోటోలను తీయండి మరియు మా తనిఖీ మరియు ధృవీకరించడానికి మాకు పంపండి, మేము మీ కోసం 3 రోజుల్లో సంతృప్తికరమైన పరిష్కారం చేస్తాము.
