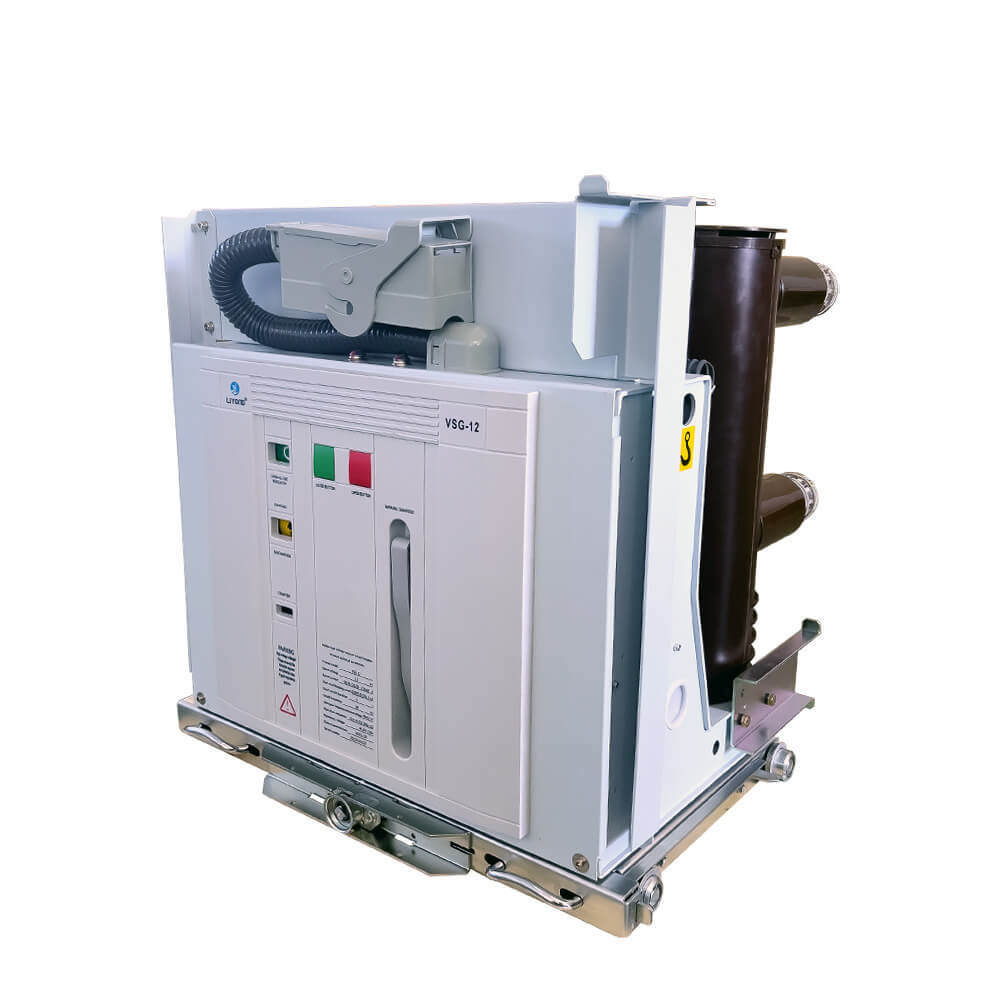

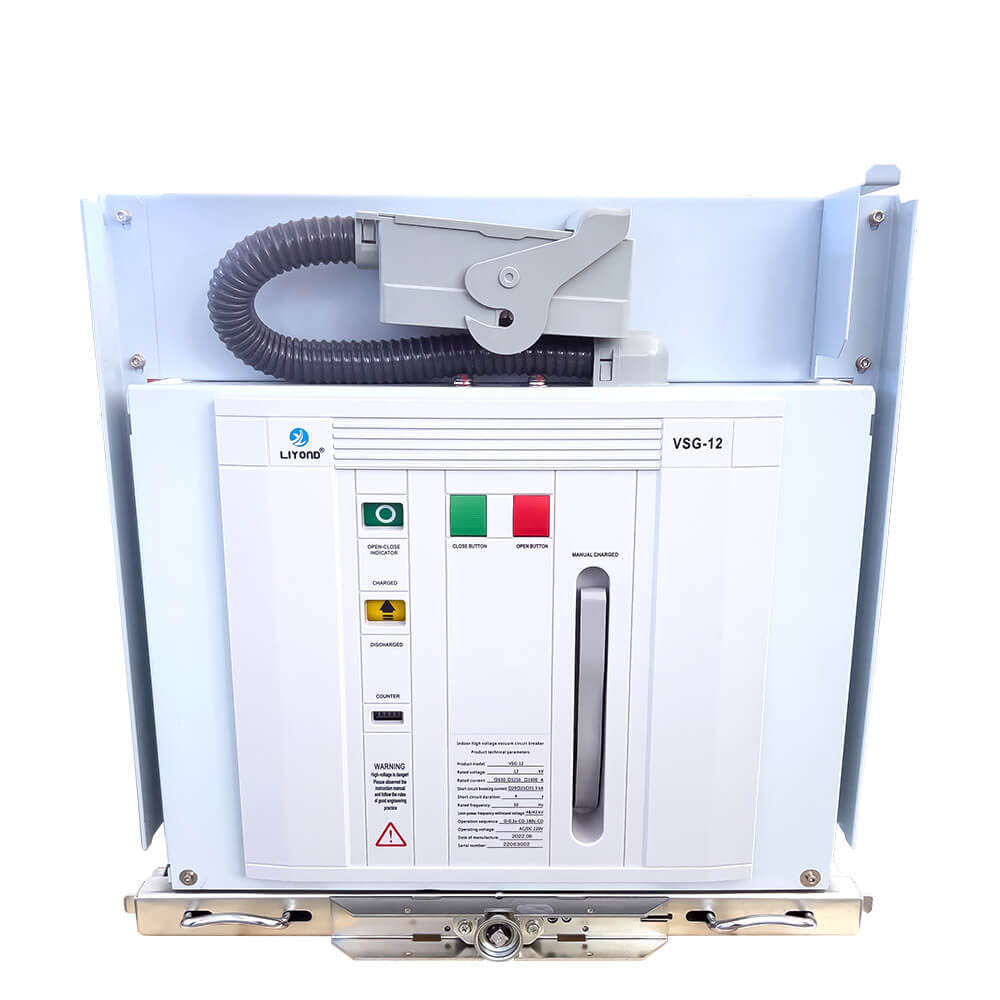

10 కెవి 12 కెవి మీడియం వోల్టేజ్ హ్యాండ్‌కార్ట్ టైప్ విసిబి వాహక భాగాలతో ఇన్సులేటింగ్ ట్యూబ్‌తో

10 కెవి 12 కెవి మీడియం వోల్టేజ్ హ్యాండ్‌కార్ట్ టైప్ విసిబి వాహక భాగాలతో ఇన్సులేటింగ్ ట్యూబ్‌తో

     VSG రకం ఇండోర్ హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ మూడు-దశల AC 50Hz మరియు 7.2KV-40.5kV రేటెడ్ వోల్టేజ్ ఉన్న వివిధ స్వభావాలు మరియు విద్యుత్ వ్యవస్థలలో తరచూ కార్యకలాపాలను మార్చడానికి అనుకూలంగా ఉంటుంది. మరియు సబ్‌స్టేషన్లలో విద్యుత్ పరికరాల రక్షణ మరియు నియంత్రణ. ఇది KYN28A మరియు ఇతర మిడ్-మౌంటెడ్ హ్యాండ్‌కార్ట్-టైప్ స్విచ్ గేర్‌తో అమర్చవచ్చు మరియు XGN స్థిర స్విచ్ గేర్‌తో కూడా అమర్చవచ్చు.

     VSG రకం ఇండోర్ హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ నేషనల్ స్టాండర్డ్ GB1984 “AC హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్”, JB/T3855 “3.6 ~ 40.5kv ఇండోర్ ఎసి హై-వోల్టేజ్ వాక్యూట్ బ్రేకర్” మరియు IEC60056 “హై-వోల్టేజ్ ఎసి సర్క్యూట్ బ్రేండర్” స్టాండర్డ్ ”లకు అనుగుణంగా ఉంటుంది. “10-35 కెవి ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ఆర్డరింగ్ టెక్నికల్ కండిషన్స్” ను కలుసుకోండి .ఇది చిన్న పరిమాణం, తక్కువ బరువు, తరచూ ఆపరేషన్ చేయడానికి అనువైన మరియు నిర్వహణ లేకుండా అంతరాయం కలిగించడానికి అనువైనది, మరియు 3 కెవి -40.5 కెవి పంపిణీ నెట్‌వర్క్‌లో మరింత ప్రాచుర్యం పొందింది.

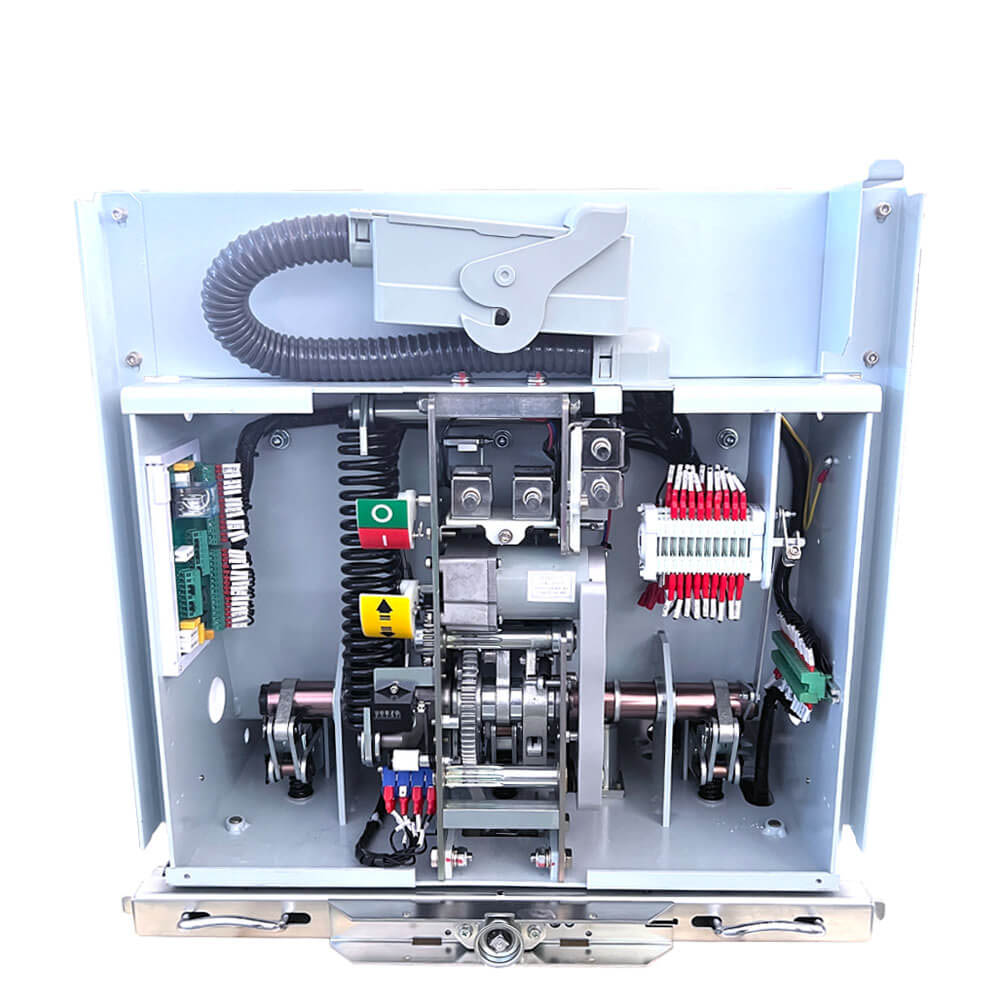

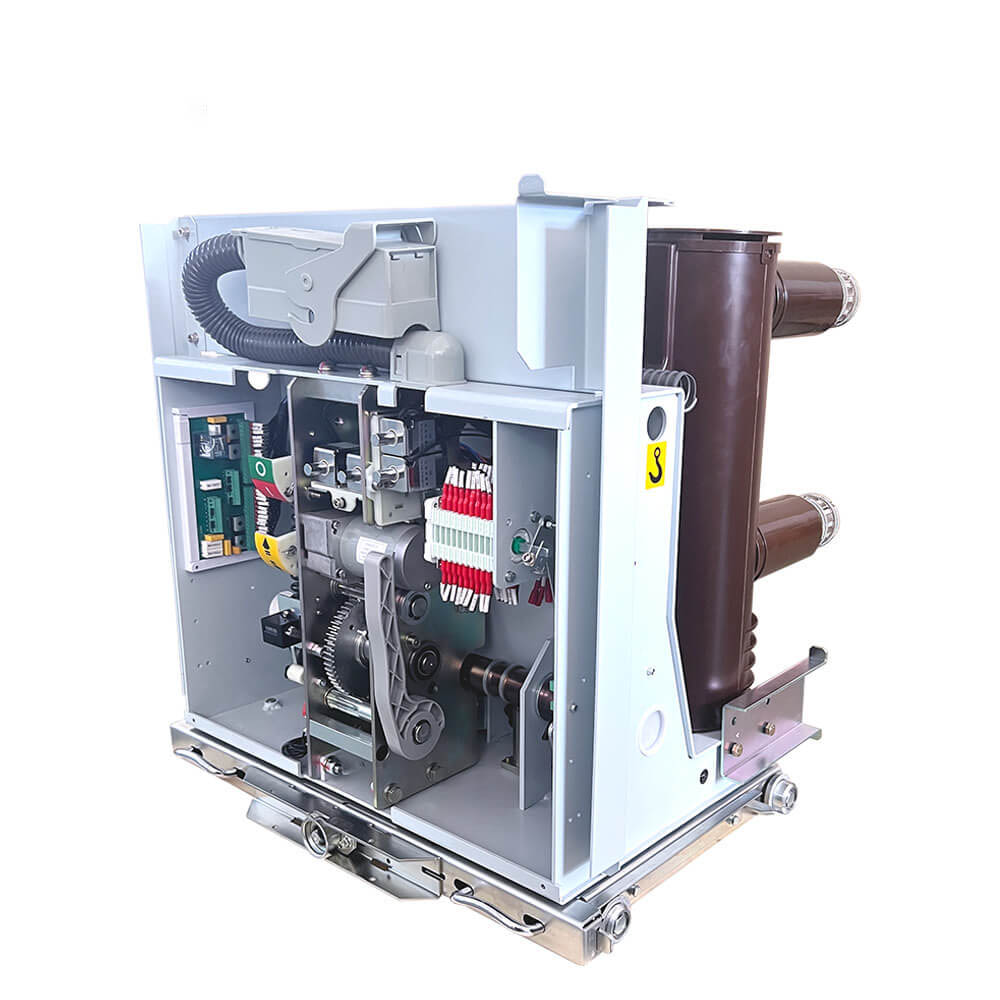

    ప్రసార లింక్‌ను తగ్గించడానికి మరియు ప్రసార సామర్థ్యాన్ని మెరుగుపరచడానికి VSG మెకానిజం కుదురును నేరుగా (ఫ్రేమ్ స్పిండిల్ మాడ్యూల్‌లో) నడపడానికి CAM (మెకానిజం యొక్క కోర్ మాడ్యూల్‌లో) ఉపయోగిస్తుంది (కీలు కనెక్షన్ లేదు). ఉత్పత్తి యొక్క శక్తి ఇన్పుట్ను తగ్గించండి మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పెంచండి. ప్రధాన సర్క్యూట్ మాడ్యూల్‌ను ఇన్‌స్టాల్ చేయండి, అనగా, వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క ప్రాథమిక కాన్ఫిగరేషన్‌ను పూర్తి చేయండి. అప్పుడు చట్రం కార్ మాడ్యూల్, కాంటాక్ట్ ఆర్మ్, కాంటాక్ట్ మరియు ఇన్సులేటింగ్ స్లీవ్‌ను ఇన్‌స్టాల్ చేయండి, చేతితో కప్పబడిన సర్క్యూట్ బ్రేకర్ యొక్క కాన్ఫిగరేషన్‌ను పూర్తి చేయండి.

సాంకేతిక లక్షణాలు

1. స్వతంత్ర మేధోపరమైన హక్కులతో చైనాలో బిల్లిన్ టైప్ హ్యాండ్‌కార్ట్ యొక్క మొదటి తరం .ఇది పరిపక్వ సాంకేతిక పరిజ్ఞానం మరియు అధిక ధర/పనితీరు నిష్పత్తిని కలిగి ఉంది.

2. కీ భాగాలు ఖచ్చితమైన దుస్తులు నిరోధకత మరియు తుప్పు నిరోధకతతో నికెల్-ఫాస్ఫోరస్ మిశ్రమం లేపనాన్ని అవలంబిస్తాయి.

3. డిజైన్ రూపకల్పన అవసరాన్ని తీర్చడానికి ఉత్పత్తులను నిర్ధారించడానికి కీలక భాగాలు మనమే తయారు చేయబడతాయి

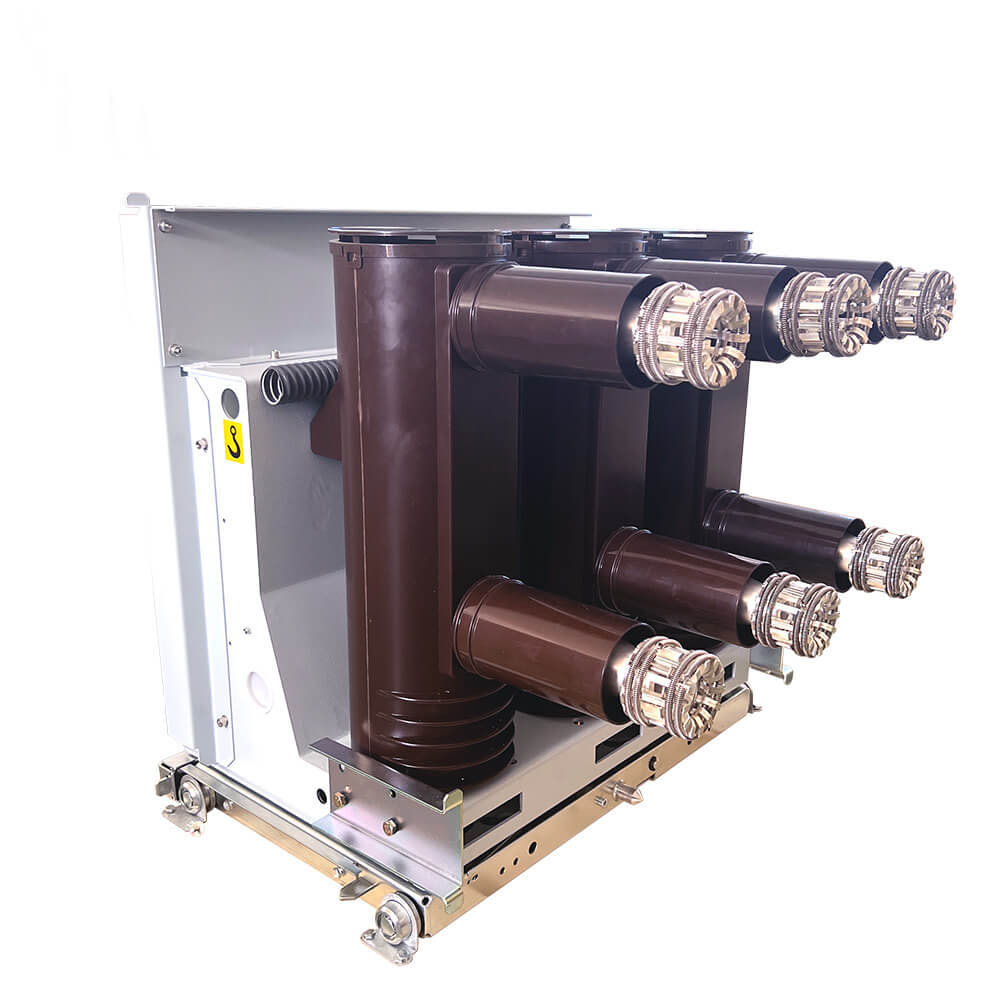

4. స్థూపాకార మిశ్రమ ఇన్సులేషన్ మెయిన్ సర్క్యూట్ చిన్న వాల్యూమ్, నిర్వహణ మరియు కొన్ని సేవలను కలిగి ఉంటుంది.

కీ సాంకేతిక పారామితులు:

· రేటెడ్ ఇన్సులేషన్ స్థాయి: 75 కెవి

· రేటెడ్ మెరుపు ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది: 42 కెవి

· రేటెడ్ కరెంట్: 630 ఎ, 1250 ఎ, 1600 ఎ, 2000 ఎ, 2500 ఎ, 3150 ఎ, 5000 ఎ

· రేటెడ్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్: 25KA, 31.5KA, 40KA

· రేటెడ్ షార్ట్-సర్క్యూట్ మేకింగ్ కరెంట్ (పీక్): 63KA, 80KA, 100KA

Short రేటెడ్ షార్ట్-సర్క్యూట్ వ్యవధి: 4 సెకన్లు

· రేటెడ్ ఆపరేటింగ్ సీక్వెన్స్: O-0.3S-CO-180S-CO లేదా O-180S-CO-180S-CO (40KA)

· రేటెడ్ సింగిల్/బ్యాక్-టు-బ్యాక్ కెపాసిటర్ బ్యాంక్ బ్రేకింగ్ కరెంట్: 630 ఎ/400 ఎ

Rate రేటెడ్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ వద్ద కార్యకలాపాల సంఖ్య: 30 సార్లు

· ముగింపు సమయం: 30-70ms

· ప్రారంభ సమయం: 20-50ms

· మెకానికల్ లైఫ్: 30,000 కార్యకలాపాలు

· రేటెడ్ ఎనర్జీ స్టోరేజ్ అండ్ ఆపరేటింగ్ వోల్టేజ్: AC220/110V, DC220/100V

· సంప్రదించండి గ్యాప్: 11 ± 1 మిమీ

Contact పరిచయం యొక్క ఓవర్‌ట్రావెల్: 3.5 ± 0.5 మిమీ

Compary సగటు ముగింపు వేగం: 0.5-0.8 మీ/సె

· సగటు ప్రారంభ వేగం: 0.9-1.2 మీ/సె

ముగింపు ముగింపులో బౌన్స్ సమయాన్ని సంప్రదించండి: ms2ms

The మూడు-దశల ప్రారంభ మరియు ముగింపు కోసం సమకాలీకరణ సమయం: ms2ms

· మెయిన్ సర్క్యూట్ నిరోధకత: ≤50μω (630 ఎ), ≤45μΩ (1250 ఎ), ≤35μΩ (1600-2000 ఎ), ≤25μΩ (2500 ఎ మరియు అంతకంటే ఎక్కువ)

ఉత్పత్తి లక్షణాలు:

· వైడ్ అప్లికబిలిటీ: మాడ్యులర్ ఆపరేటింగ్ మెకానిజమ్స్ VCB VSG-12 ఇండోర్ హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ వివిధ వాతావరణాలకు అనుకూలంగా ఉంటుంది మరియు ముఖ్యంగా తరచూ కార్యకలాపాలు మరియు శక్తి వ్యవస్థలలో అధిక విశ్వసనీయత అవసరమయ్యే అనువర్తనాలకు బాగా సరిపోతుంది.

· మాడ్యులర్ డిజైన్: ఆపరేటింగ్ మెకానిజం మాడ్యులర్ డిజైన్‌ను ఉపయోగిస్తుంది, ఇది శీఘ్ర పున ments స్థాపన మరియు అసెంబ్లీ యొక్క సౌలభ్యాన్ని అందిస్తుంది.

· భద్రత మరియు విశ్వసనీయత: ఇది అత్యుత్తమ విద్యుత్ పనితీరును కలిగి ఉంది, శక్తి పరికరాలను విశ్వసనీయంగా రక్షించడం మరియు నియంత్రించడం.

· లాంగ్ మెకానికల్ లైఫ్: అధిక యాంత్రిక జీవితంతో, ఇది ఎక్కువ కాలం ఉపయోగాలను తట్టుకోగలదు.

అధునాతన డిజైన్: కాంటాక్ట్ గ్యాప్ మరియు కాంటాక్ట్ ఓవర్‌ట్రావెల్ వంటి లక్షణాలు అధిక పనితీరు మరియు విశ్వసనీయతను నిర్ధారిస్తాయి.

ప్రాథమిక సమాచారం.

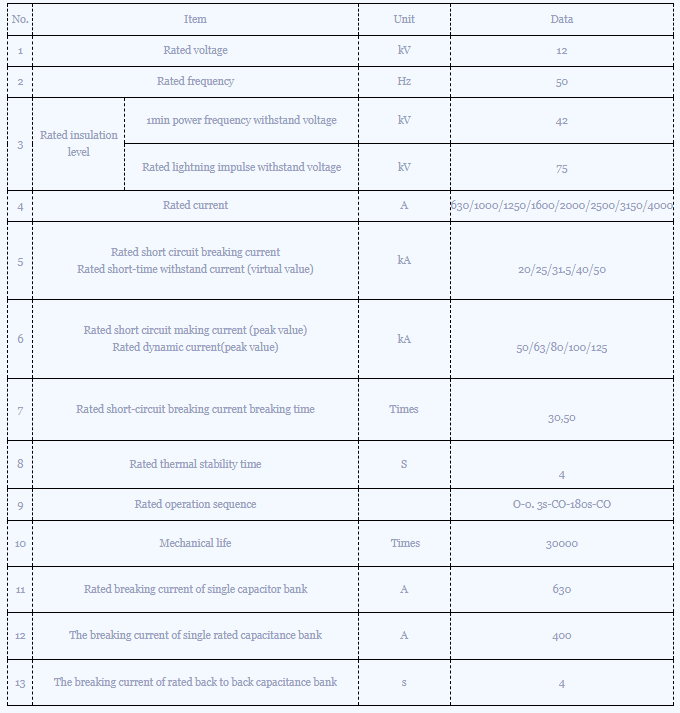

సాంకేతిక పరామితి

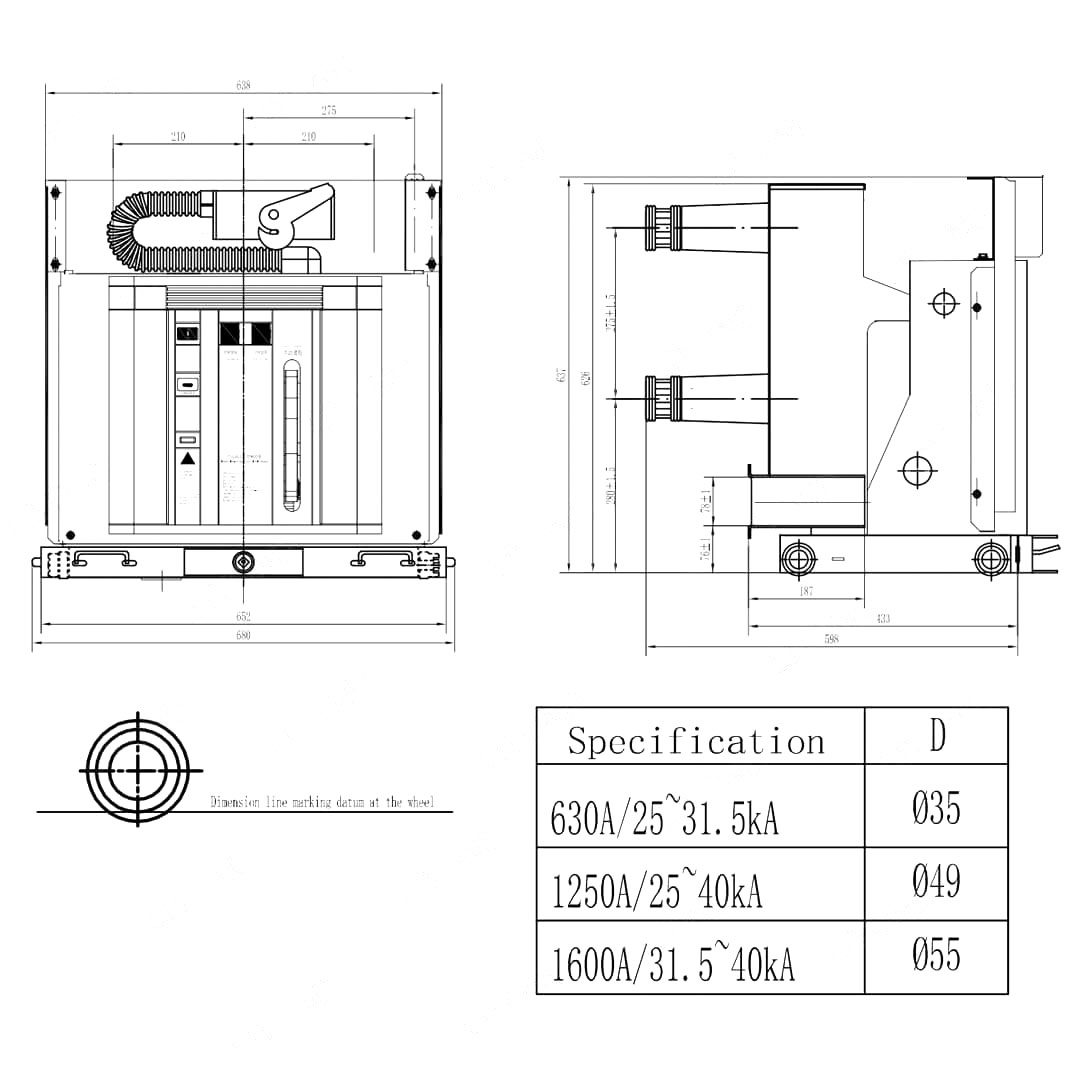

డైమెన్షనల్ డ్రాయింగ్:

ఆపరేటింగ్ వాతావరణం:

· పరిసర ఉష్ణోగ్రత: +40 ° C మించకూడదు, -15 ° C కంటే తక్కువ కాదు (-30 ° C వద్ద నిల్వ అనుమతించబడదు).

· ఎత్తు: 1000 మీ.

· సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు 95%మించకూడదు, నెలవారీ సగటు 90%మించకూడదు. రోజువారీ సగటు సంతృప్త ఆవిరి పీడనం 22 × 10-3MPA మించకూడదు, నెలవారీ సగటు 18 × 10-3mpa మించదు.

· భూకంప తీవ్రత: స్థాయి 8 మించకూడదు.

· అప్లికేషన్ సైట్లు: అగ్ని, పేలుళ్లు, తీవ్రమైన కాలుష్యం, రసాయన తుప్పు మరియు తీవ్రమైన కంపనం లేని ప్రదేశాలలో ఉపయోగించడానికి అనువైనది.

ఆదేశాలను ఆర్డరింగ్

1. VCB పూర్తి రకం, ప్రధాన సాంకేతిక లక్షణాలు, దశ దూరం మరియు పరిమాణం

2. సేవా వోల్టేజ్ యొక్క రకం మరియు స్పెసిఫికేషన్

3. విడి భాగాల పేరు మరియు పరిమాణం

తరచుగా అడిగే ప్రశ్నలు

Q1: మీరు తయారీదారు లేదా వ్యాపారినా?

A1: మేము ప్రముఖ ప్రొఫెషనల్ తయారీదారు.

Q2: మీ డెలివరీ చక్రం ఎంతకాలం ఉంది?

A2: ఇది మీ ఉత్పత్తి అవసరాలు మరియు పరిమాణంపై ఆధారపడి ఉంటుంది. సాధారణంగా, డెలివరీ కోసం 5 నుండి 10 పని రోజులు అవసరం

Q3: మీ అమ్మకాల తర్వాత సేవ ఏమిటి?

A3: వినియోగదారుల ప్రశ్నలకు వారి సమస్యలను రోజుకు 24 గంటలు పరిష్కరించడానికి మేము సమాధానం ఇవ్వవచ్చు మరియు మా అన్ని ఉత్పత్తులకు సమగ్ర సాంకేతిక సహాయాన్ని వెంటనే అందించవచ్చు.

Q4: మీరు నాణ్యత సమస్యలను ఎలా పరిష్కరిస్తారు?

A4: దయచేసి నాణ్యమైన సమస్యల యొక్క వివరణాత్మక ఫోటోలను అందించండి. మా సాంకేతిక మరియు నాణ్యత తనిఖీ విభాగాలు వాటిని విశ్లేషిస్తాయి. మేము 2 రోజుల్లో సంతృప్తికరమైన పరిష్కారం ఇస్తాము.

Q5: మీరు అనుకూలీకరించిన సేవలను అంగీకరిస్తున్నారా?

A5: మేము OEM/ODM సేవలను అందిస్తాము మరియు ఉత్పత్తులపై మీ లోగోను ముద్రించవచ్చు. మా ప్రొఫెషనల్ టెక్నికల్ మరియు కొటేషన్ బృందం మీ డ్రాయింగ్‌లు మరియు పారామితుల ప్రకారం సంతృప్తికరమైన ప్రాజెక్టులను అందించగలదు.
