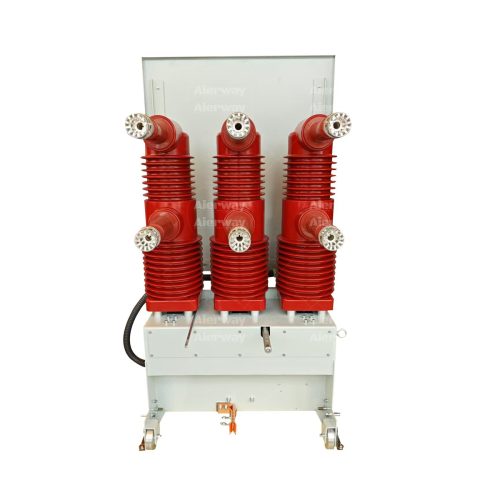

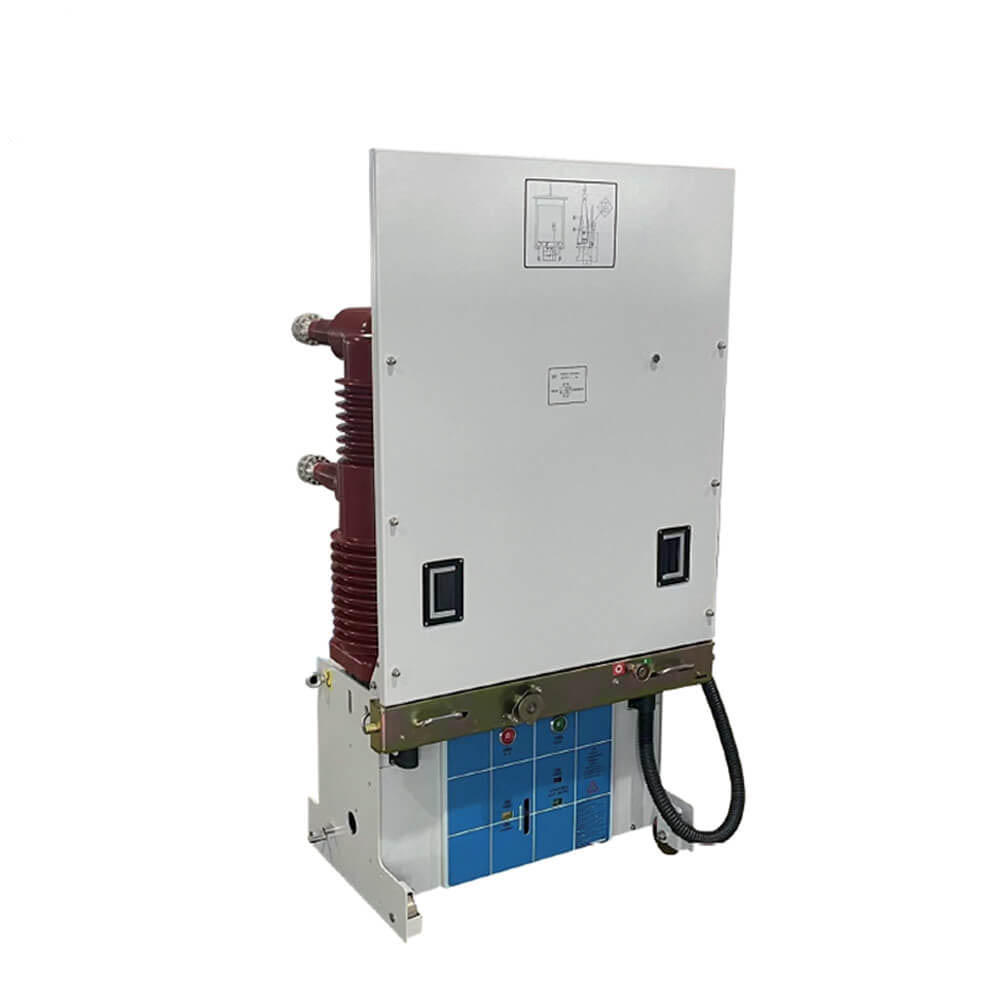

VBI స్ప్రింగ్-ఆపరేటెడ్ మెకానిజంతో 35KV ఫ్లోర్ మౌంటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్

VBI స్ప్రింగ్-ఆపరేటెడ్ మెకానిజంతో 35KV ఫ్లోర్ మౌంటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్

     VSG-40.5 సిరీస్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ అనేది ప్రత్యేకమైన డిజైన్ కాన్సెప్ట్ ప్రకారం మూడు-దశల 50Hz యొక్క కొత్త రకం మరియు మార్కెట్ డిమాండ్ మరియు అభివృద్ధితో కలిపి, ఇండోర్ స్విచ్ గేర్ 40.5KV యొక్క రేట్ వోల్టేజ్, దీనిని పారిశ్రామిక మరియు మైనింగ్ ఎంటర్ప్రైజెస్, విద్యుత్ ప్లాంట్ మరియు సబ్‌స్టేషన్ నియంత్రణ మరియు విద్యుత్ పరికరాల రక్షణగా అందించవచ్చు.

VBI ఇండోర్ హై-వోల్టేజ్ వాకమ్ సర్క్యూట్ బ్రేకర్ అనేది ఇండోర్ పరికరం పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, విద్యుత్ ప్లాంట్లు మరియు సబ్‌స్టేషన్లలో విద్యుత్ పరికరాల నియంత్రణ మరియు రక్షణ కోసం దీనిని ఉపయోగించవచ్చు, ముఖ్యంగా తరచూ కార్యకలాపాలు ఉన్న ప్రదేశాలకు. స్విచ్ క్యాబినెట్‌లోని సర్క్యూట్ బ్రేకర్ యొక్క సంస్థాపనా రూపం ఒక స్థిర రకం లేదా ట్రాలీలో ఇన్‌స్టాల్ చేయబడిన ఉపసంహరణ రకం కావచ్చు. VBI ఇండోర్ హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ నమ్మదగిన పనితీరును కలిగి ఉంది మరియు ఇన్‌స్టాల్ చేయడం సులభం. అధిక-వోల్టేజ్ ట్రాన్స్మిషన్ మరియు పంపిణీ వ్యవస్థల నియంత్రణ మరియు రక్షణ కోసం ఇది ఉత్తమ ఎంపిక.

 ఉత్పత్తి అవలోకనం

    VBI-40.5 ఫ్లోర్ మౌంటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ అనేది అధిక-పనితీరు, మీడియం-వోల్టేజ్ స్విచింగ్ పరికరం, ఇది 40.5kV వద్ద రేట్ చేయబడిన విద్యుత్ వ్యవస్థల విశ్వసనీయ రక్షణ మరియు నియంత్రణ కోసం రూపొందించబడింది. అధునాతన వాక్యూమ్ ఇంటర్‌రప్టర్ టెక్నాలజీని ఉపయోగించడం, ఇది సమర్థవంతమైన ఆర్క్ అణచివేత, కనీస నిర్వహణ మరియు సుదీర్ఘ కార్యాచరణ ఆయుష్షును నిర్ధారిస్తుంది. విద్యుత్ పంపిణీ నెట్‌వర్క్‌లు, పారిశ్రామిక ప్లాంట్లు మరియు సబ్‌స్టేషన్లకు అనువైనది, ఈ బ్రేకర్ బలమైన నిర్మాణాన్ని వినియోగదారు-స్నేహపూర్వక ఆపరేషన్‌తో మిళితం చేస్తుంది.

ముఖ్య లక్షణాలు

వోల్టేజ్ రేటింగ్:40.5 కెవి (95 కెవి మెరుపు ప్రేరణను తట్టుకోండి).

ప్రస్తుత రేటింగ్:2500A వరకు నిరంతర, 31.5KA షార్ట్-సర్క్యూట్ బ్రేకింగ్ సామర్థ్యం.

వాక్యూమ్ ఇంటర్‌రప్టర్:హెర్మెటికల్‌గా మూసివున్న, నిర్వహణ రహిత మరియు పర్యావరణ అనుకూలమైన (SF₆ గ్యాస్ లేదు).

విధానం:శీఘ్ర ముగింపు/ఓపెనింగ్ (<50ms) కోసం స్ప్రింగ్-ఆపరేటెడ్ లేదా మోటారు-ఆధారిత 储能 మెకానిజం.

భద్రత:ఇంటిగ్రేటెడ్ యాంటీ-స్లిప్ డిజైన్, మెకానికల్/ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లు.

ప్రమాణాలు సమ్మతి:IEC 62271, GB/T 1984, మరియు ANSI C37.04 ను కలుస్తుంది.

సంస్థాపనా సూచనలు

3.1 ప్రీ-ఇన్‌స్టాలేషన్ తనిఖీలు

చెక్కుచెదరకుండా ప్యాకేజింగ్ మరియు భౌతిక నష్టం లేదు.

రేటెడ్ పారామితులను నిర్ధారించండి సిస్టమ్ అవసరాలను సరిపోల్చండి.

ఒక స్థాయి, వైబ్రేషన్-ఫ్రీ కాంక్రీట్ ఫౌండేషన్‌ను నిర్ధారించుకోండి.

3.2 మౌంటు దశలు

యాంకర్ బోల్ట్‌లను ఉపయోగించి బ్రేకర్‌ను నేలమీద భద్రపరచండి (M16 సిఫార్సు చేయబడింది).

ప్రాధమిక బస్‌బార్‌లను తయారీదారు స్పెక్స్‌కు టార్క్ సెట్టింగ్‌లతో కనెక్ట్ చేయండి (ఉదా., 50 ఎన్ఎమ్).

వైర్ సెకండరీ కంట్రోల్ కేబుల్స్ టు టెర్మినల్స్ (“ఓపెన్/క్లోజ్ కాయిల్,” “సహాయక పరిచయాలు” అని లేబుల్ చేయబడింది).

బ్రేకర్ చట్రం సురక్షితంగా గ్రౌండ్ చేయండి (గ్రౌండ్ రెసిస్టెన్స్ ≤4Ω)

ఆపరేషన్ గైడ్

4.1 మాన్యువల్ ఆపరేషన్

మూసివేయడం: “క్లిక్” నిశ్చితార్థాన్ని నిర్ధారించే వరకు మాన్యువల్ హ్యాండిల్‌ను సవ్యదిశలో తిప్పండి.

ఓపెనింగ్: ఎరుపు “ట్రిప్” బటన్‌ను నొక్కండి లేదా మెకానికల్ ట్రిప్ లివర్‌ను లాగండి.

4.2 ఎలక్ట్రికల్ ఆపరేషన్

రిమోట్ కంట్రోల్ కోసం క్లోజింగ్ కాయిల్ (మొమెంటరీ పల్స్) కు 220VDC/110VAC ని వర్తించండి.

మోడ్ కోసం స్థానిక/రిమోట్ సెలెక్టర్ స్విచ్ ఉపయోగించండి.

4.3 సూచికలు & అలారాలు

ఆకుపచ్చ LED: బ్రేకర్ మూసివేయబడింది.

ఎరుపు LED: బ్రేకర్ ఓపెన్/ట్రిప్డ్.

అలారం పరిచయాలు: SF₆ పీడన నష్టం (అమర్చబడి ఉంటే) లేదా వసంతకాలం కోసం ట్రిగ్గర్

నిర్వహణ & ట్రబుల్షూటింగ్

5.1 సాధారణ తనిఖీలు

ప్రతి 5,000 కార్యకలాపాలకు (వ్యూపోర్ట్ ద్వారా) పరిచయాలను పరిశీలించండి.

అధిక-ఉష్ణోగ్రత గ్రీజుతో ఏటా కదిలే భాగాలను ద్రవపదార్థం చేయండి.

పరీక్ష ఇన్సులేషన్ నిరోధకత (> 1000MΩ @5KV).

5.2 సాధారణ సమస్యలు

మూసివేయడంలో వైఫల్యం: నియంత్రణ శక్తి, స్ప్రింగ్ ఛార్జ్ లేదా ఇంటర్‌లాక్ పరిస్థితులను తనిఖీ చేయండి.

అధిక తాపన: కనెక్షన్‌లను బిగించండి; కాంటాక్ట్ రెసిస్టెన్స్ (<50μΩ) ను కొలవండి.

భద్రతా హెచ్చరికలు

సేవ చేయడానికి ముందు బ్రేకర్‌ను డి-ఎనర్జైజ్ చేయండి.

శిక్షణ పొందిన సిబ్బంది మాత్రమే నిర్వహణ చేయాలి.

కనిపించే నష్టం లేదా అసాధారణ శబ్దాలతో ఎప్పుడూ పనిచేయదు.

పర్యావరణ & పారవేయడం

వాక్యూమ్ ఇంటర్‌రప్టర్లను ఎలక్ట్రానిక్ వ్యర్థాలు (ప్రమాదకరం కానివి) గా పారవేయండి.

స్థానిక నిబంధనల ప్రకారం లోహాలు మరియు ప్లాస్టిక్‌లను రీసైకిల్ చేయండి.

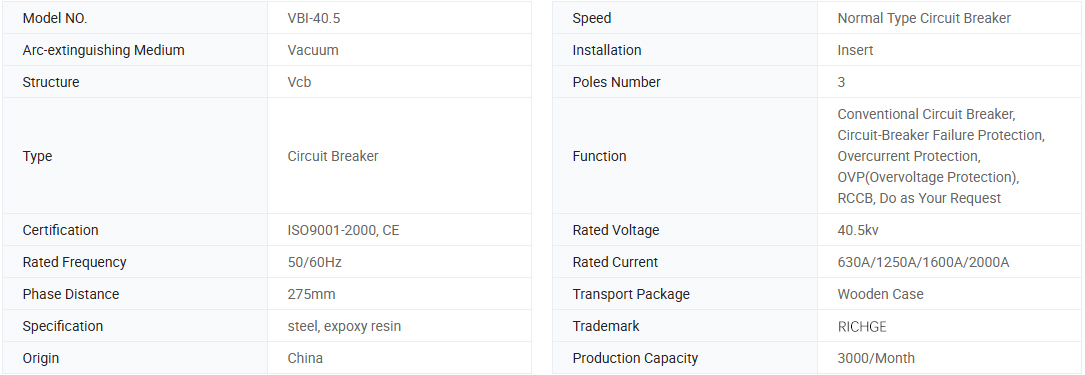

ప్రాథమిక సమాచారం.

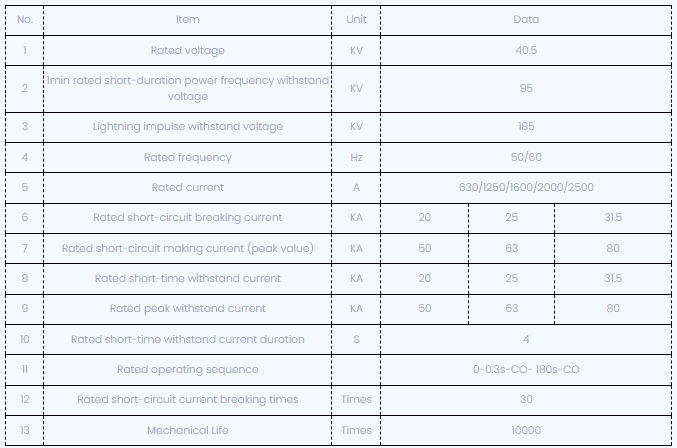

సాంకేతిక పారామితులు

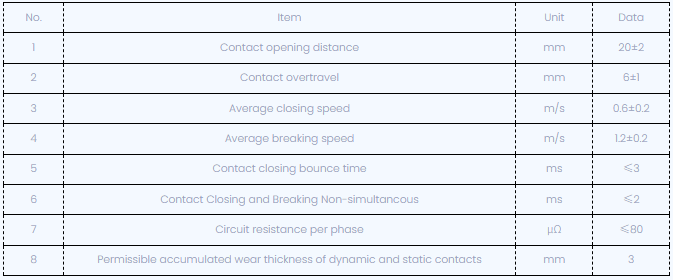

సర్క్యూట్ బ్రేకర్‌ను సర్దుబాటు చేసిన తరువాత, యాంత్రిక లక్షణ పారామితులు క్రింద చూపించబడ్డాయి:

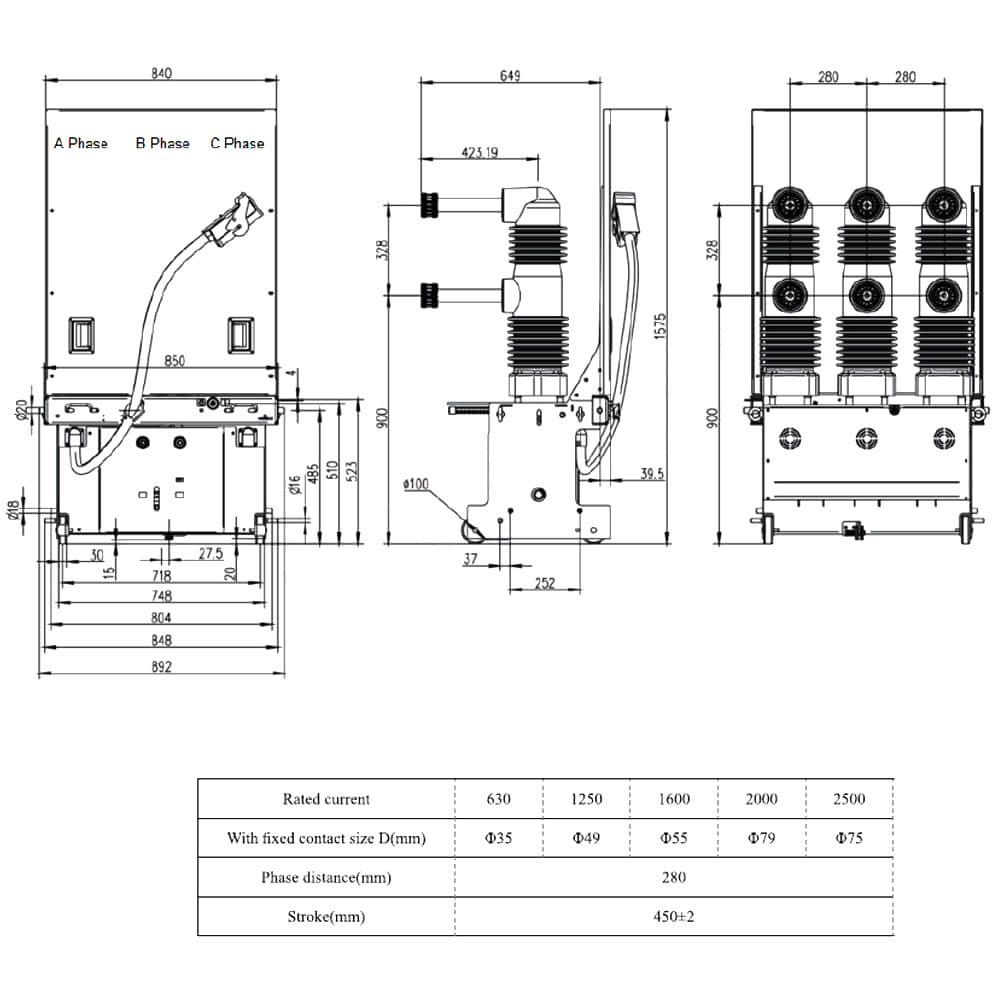

సాంకేతిక డ్రాయింగ్‌లు

పరిసర పరిస్థితులను వర్తింపజేస్తోంది

1. పరిసర ఉష్ణోగ్రత: -10 సి ~ +40 సి (ఇది -30 డిగ్రీల సెంటీగ్రేడ్ వద్ద నిల్వ మరియు రవాణాను అనుమతిస్తుంది);

2. పరిసర తేమ: ఒక రోజు సగటు తేమ 95%కంటే ఎక్కువ ఉండకూడదు. ఒక నెల సగటు తేమ 90% కంటే ఎక్కువ ఉండకూడదు;

3. సంతృప్త ఆవిరి పీడనం: ఒక రోజు సగటు పీడనం 2.2kPa కన్నా ఎక్కువ ఉండకూడదు; ఒక నెల సగటు పీడనం ఇక ఉండకూడదు

1.8kpa కంటే;

4. ఎత్తు: ≤1500 మీ;

5. భూకంప తీవ్రత: ≤8 డిగ్రీ;

6. దీనిని అగ్ని, పేలుడు, తీవ్రమైన మలినం మరియు రసాయన కోత మరియు హింసాత్మక వైబ్రేషన్ లేకుండా స్థలంలో వ్యవస్థాపించాలి.
