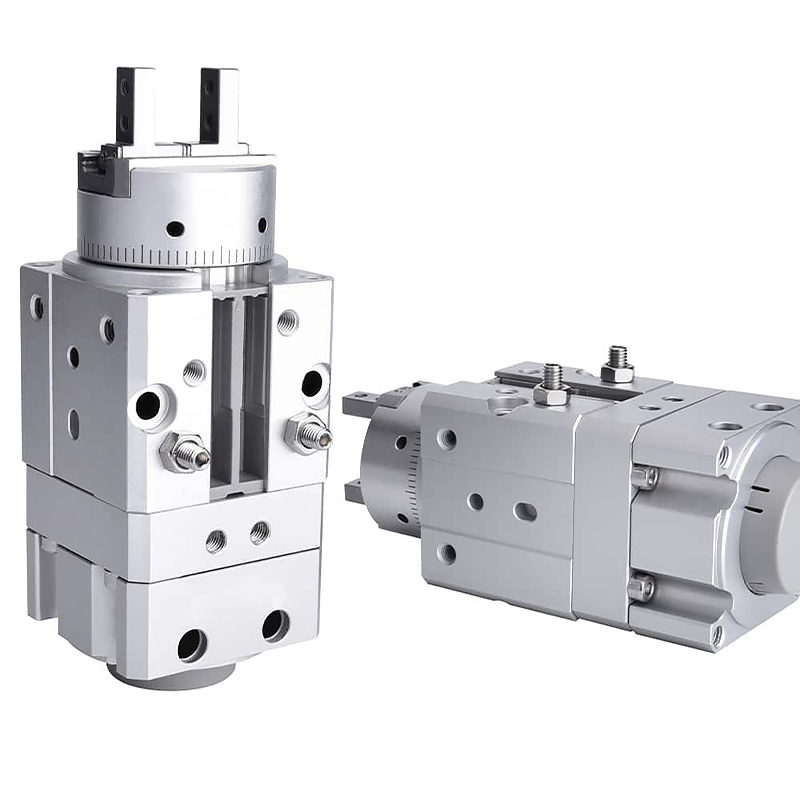

MRHQ సిరీస్ ఇంటిగ్రేటెడ్ రోటరీ గ్రిప్పర్ (వేన్ టైప్, గ్రిప్పింగ్ & రొటేషన్ ఆల్-ఇన్-వన్)

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

ఉత్పత్తి అవలోకనం

     SOLH MRHQ సిరీస్ అనేది వేన్-టైప్ రోటరీ సిలిండర్ మరియు సమాంతర 2-దవడ గ్రిప్పర్‌ను మిళితం చేసే సమీకృత యాక్యుయేటర్. ప్రధాన ప్రయోజనాలు: అల్ట్రా-కాంపాక్ట్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్, స్టాండర్డ్ 90° / 180° స్వింగ్ యాంగిల్స్, ±10° యాంగిల్ ఫైన్ అడ్జస్ట్‌మెంట్, 5-డైరెక్షన్ యూనివర్సల్ మౌంటు, హై-స్పీడ్ & హై-ప్రెసిషన్ ఆపరేషన్. లైట్ & మీడియం లోడ్ వర్క్‌పీస్ క్లాంపింగ్, ఫ్లిప్పింగ్, ట్రాన్స్‌ఫర్ లైన్ దిశ మార్పు మరియు పరిమిత-స్పేస్ స్టేషన్‌లకు ఇది ప్రాధాన్య పరిష్కారం. మెకానికల్ లేఅవుట్‌ను సులభతరం చేయడానికి రోటరీ టేబుల్ + ప్రత్యేక గ్రిప్పర్ యొక్క వివిక్త కలయికను భర్తీ చేయండి.

కోర్ స్ట్రక్చర్ & వర్కింగ్ ఫీచర్లు

     -- ఆపరేటింగ్ ప్రిన్సిపల్: ఇంటిగ్రేటెడ్ వేన్ రోటరీ యూనిట్ అవుట్‌పుట్ షాఫ్ట్ రొటేషన్‌ను డ్రైవ్ చేస్తుంది, అంతర్నిర్మిత సమాంతర గ్రిప్పర్‌తో సరిపోతుంది. అదనపు కనెక్ట్ బ్రాకెట్‌లు లేకుండా ఒక-ముక్క నిర్మాణం.

     -- ఇంటిగ్రేషన్ మెరిట్: స్ప్లిట్ రోటరీ టేబుల్ + గ్రిప్పర్ అసెంబ్లీతో పోలిస్తే మొత్తం పొడవు ~20% కుదించబడింది. మృదువైన కదలిక మరియు వేగవంతమైన ప్రతిస్పందన కోసం భ్రమణ సమయంలో గొట్టాలు/కేబుల్‌లను స్వింగ్ చేయడం & లాగడం మానుకోండి.

     -- స్వింగ్ యాంగిల్ అడ్జస్ట్‌మెంట్: స్టాండర్డ్ 90° మరియు 180° వెర్షన్‌లు. ఎండ్ స్టాప్ స్క్రూలు బహుళ-కోణ స్థాన అవసరాలను తీర్చడానికి ±10° మొత్తం సర్దుబాటును (ప్రతి చివరన ±5°) ప్రారంభిస్తాయి.

     -- ఫ్లెక్సిబుల్ మౌంటింగ్: 5 మౌంటు ముఖాలు (2 అక్షసంబంధ ముగింపు ముఖాలు + 3 పార్శ్వ భుజాలు). త్వరిత కేంద్రీకరణ మరియు సులభంగా అసెంబ్లీ కోసం పై/దిగువ మరియు సైడ్ పొజిషనింగ్ పిన్ హోల్స్‌లో ఉన్నతాధికారులను గుర్తించడం.

     -- మెటీరియల్ & మన్నిక: హార్డ్ యానోడైజ్డ్ అల్యూమినియం బాడీ, వేర్-రెసిస్టెంట్ వేన్ సీల్స్ మరియు స్టెయిన్‌లెస్ స్టీల్ దవడలు. మెకానికల్ సర్వీస్ లైఫ్ ≥5 మిలియన్ సైకిల్స్, హై-ఫ్రీక్వెన్సీ ఆటోమేటెడ్ లైన్‌ల కోసం స్థిరంగా ఉంటుంది.

     -- సెన్సార్ అనుకూలత: ఫ్యాక్టరీ మాగ్నెటిక్ రింగ్‌తో అమర్చబడింది. నాలుగు మాగ్నెటిక్ స్విచ్‌ల వరకు సపోర్ట్ చేస్తుంది: రెండు రోటరీ లిమిట్ డిటెక్షన్ కోసం మరియు రెండు దవడ ఓపెన్/క్లోజ్డ్ ఫీడ్‌బ్యాక్ కోసం పూర్తి క్లోజ్డ్-లూప్ పొజిషన్ కంట్రోల్‌ని గ్రహించడం కోసం.

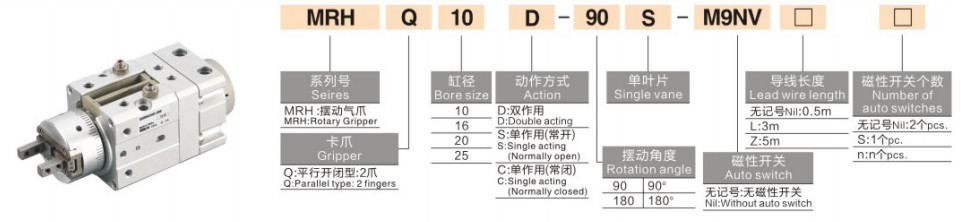

మోడల్ కోడింగ్ నియమాన్ని పూర్తి చేయండి

 1. మోడల్ ఉదాహరణ: MRHQ16D-90S-M9B

  2. ప్రామాణిక ఆర్డర్ సూచన ఉదాహరణలు

     -- MRHQ10D-90S: బోర్ 10, డబుల్ యాక్టింగ్ దవడ, 90° రొటేషన్, సింగిల్ వేన్ రోటరీ యూనిట్, స్విచ్ లేకుండా

     -- MRHQ25D-180S-M9BW: బోర్ 25, 180° స్వింగ్, M9BW మాగ్నెటిక్ స్విచ్‌తో అమర్చబడింది

యూనివర్సల్ కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ (పరీక్ష ప్రెజర్:0.5MPa)

ప్రధాన పోటీ ప్రయోజనాలు

  1. కాంపాక్ట్ ఆల్ ఇన్ వన్ స్ట్రక్చర్, స్పేస్ సేవింగ్ & స్థిరమైన కదలిక

     -- కంబైన్డ్ గ్రిప్పింగ్ మరియు రొటేషన్ ఫంక్షన్ మొత్తం పరిమాణాన్ని తగ్గిస్తుంది, భ్రమణ సమయంలో కేబుల్/ట్యూబ్ డ్రాగ్‌ను తొలగిస్తుంది, ఇరుకైన పరికరాల కావిటీలకు అనువైనది.

  2. ఫైన్ యాంగిల్ ట్యూనింగ్‌తో ప్రామాణిక 90° / 180° స్వింగ్

     -- సర్దుబాటు చేయగల ±10° భ్రమణ పరిధి, వర్క్‌పీస్ ఫ్లిప్పింగ్, డైరెక్షన్ ట్రాన్స్‌ఫర్ మరియు మల్టీ-యాంగిల్ పొజిషనింగ్ ప్రాసెస్‌లకు అనుకూలం.

  3. 5-దిశ మౌంటు + ఖచ్చితమైన స్థాన నిర్మాణం

     -- యాక్సియల్ మరియు లాటరల్ మల్టీ-ఓరియంటేషన్ ఇన్‌స్టాలేషన్, లొకేటింగ్ బాస్‌లు మరియు పిన్ హోల్స్ కేంద్రీకరణను సులభతరం చేస్తాయి మరియు కమీషన్ సమయాన్ని తగ్గిస్తాయి.

  4. లైట్/మీడియం లోడ్‌ల కోసం అధిక ఫ్రీక్వెన్సీ & అధిక ఖచ్చితత్వం

     -- దవడ పునరావృత ఖచ్చితత్వం ±0.01mm, దవడ సైక్లింగ్ 180cpm వరకు; 0.1 ~ 5kg వరకు పని ముక్కల కోసం రూపొందించబడింది.

  5. PLC ఇంటర్‌లాక్ కోసం బహుళ-పాయింట్ సెన్సార్ పర్యవేక్షణ

     -- ఆటోమేటెడ్ సీక్వెన్షియల్ కంట్రోల్ కోసం రోటరీ లిమిట్ పొజిషన్‌లను మరియు దవడ ఓపెన్/క్లోజ్డ్ స్టేటస్‌ను ఏకకాలంలో పర్యవేక్షించడానికి గరిష్టంగా నాలుగు మాగ్నెటిక్ స్విచ్‌లను అమర్చవచ్చు.

మౌంటు పద్ధతులు & సాధారణ పారిశ్రామిక అప్లికేషన్లు

  1. మౌంటు ఐచ్ఛికాలు

     -- యాక్సియల్ క్షితిజ సమాంతర మౌంటు: అసెంబ్లీ లైన్‌లలో వర్క్‌పీస్ దిశలో మార్పు

     -- రేఖాంశ నిలువు మౌంటు: అప్-డౌన్ లోడింగ్ ప్లస్ మెషిన్ టూల్స్ కోసం టర్నోవర్ యాక్షన్

     -- లాటరల్ సైడ్ మౌంటు: పరిమిత స్టేషన్లలో సైడ్ గ్రిప్పింగ్ & ఫ్లిప్పింగ్

  2. సాధారణ అప్లికేషన్ దృశ్యాలు

     -- 3C & ఎలక్ట్రానిక్స్: గ్రిప్పింగ్ మరియు ఫ్లిప్పింగ్ ఫోన్ హౌసింగ్‌లు, బ్యాటరీ కవర్లు మరియు మినియేచర్ ప్రెసిషన్ కాంపోనెంట్స్

     -- ఆటోమోటివ్ భాగాలు: అంతర్గత ప్లాస్టిక్ భాగాలు, రబ్బరు మూలకాలు మరియు చిన్న కాస్టింగ్‌ల బదిలీ

     -- ప్యాకేజింగ్ & లాజిస్టిక్స్: చిన్న పెట్టెలు, ప్యాలెట్లు మరియు బ్యాగ్డ్ మెటీరియల్స్ కోసం దిశ మార్పు

     -- జనరల్ ఆటోమేషన్: స్టేషన్ స్విచింగ్, 180° వర్క్‌పీస్ టర్నోవర్ మరియు పొజిషనింగ్ అసెంబ్లీ

3-దశల వేగవంతమైన ఎంపిక గైడ్

  1. వర్క్‌పీస్ మాస్ ఆధారంగా బోర్ ఎంపిక

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. కనీసం 30% భద్రతా మార్జిన్‌ను నిర్వహించండి.

  2. స్వింగ్ కోణం నిర్ధారణ

     -- 90° టర్నోవర్ కోసం 90S ఎంచుకోండి; 180° ఫ్లిప్పింగ్ కోసం 180Sని ఎంచుకోండి. రోటరీ స్ట్రోక్ ఫైన్ సర్దుబాటు అవసరమైతే MRHQని ఎంచుకోండి.

  3. కాన్ఫిగరేషన్ మ్యాచింగ్

     -- క్లోజ్డ్-లూప్ పొజిషన్ కంట్రోల్: రోటరీ మరియు దవడ స్థితి రెండింటినీ పర్యవేక్షించడానికి నాలుగు M9 సిరీస్ మాగ్నెటిక్ స్విచ్‌లను ఇన్‌స్టాల్ చేయండి.

     -- పరిమిత ఇన్‌స్టాలేషన్ లేఅవుట్: స్ప్లిట్ రోటరీ టేబుల్ + గ్రిప్పర్ అసెంబ్లీకి బదులుగా MRHQ ఇంటిగ్రేటెడ్ మోడల్‌కు ప్రాధాన్యత ఇవ్వండి.

ఒక వాక్య సారాంశం

     SOLH MRHQ వాన్-టైప్ ఇంటిగ్రేటెడ్ రోటరీ గ్రిప్పర్ సమాంతర దవడ బిగింపు మరియు రోటరీ టర్నోవర్‌ను ప్రామాణిక 90°/180° సర్దుబాటు స్వింగ్ కోణం, 5-దిశ మౌంటు మరియు బహుళ-సెన్సార్ అనుకూలతతో ఒక కాంపాక్ట్ యూనిట్‌గా మిళితం చేస్తుంది; పరిమిత స్థలం ఆటోమేటెడ్ ఉత్పత్తి లైన్లలో వర్క్‌పీస్ ఫ్లిప్పింగ్, లోడ్/అన్‌లోడ్ మరియు డైరెక్షన్ ట్రాన్స్‌ఫర్ కోసం పర్ఫెక్ట్ లైట్ & మీడియం లోడ్ సొల్యూషన్.
