బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

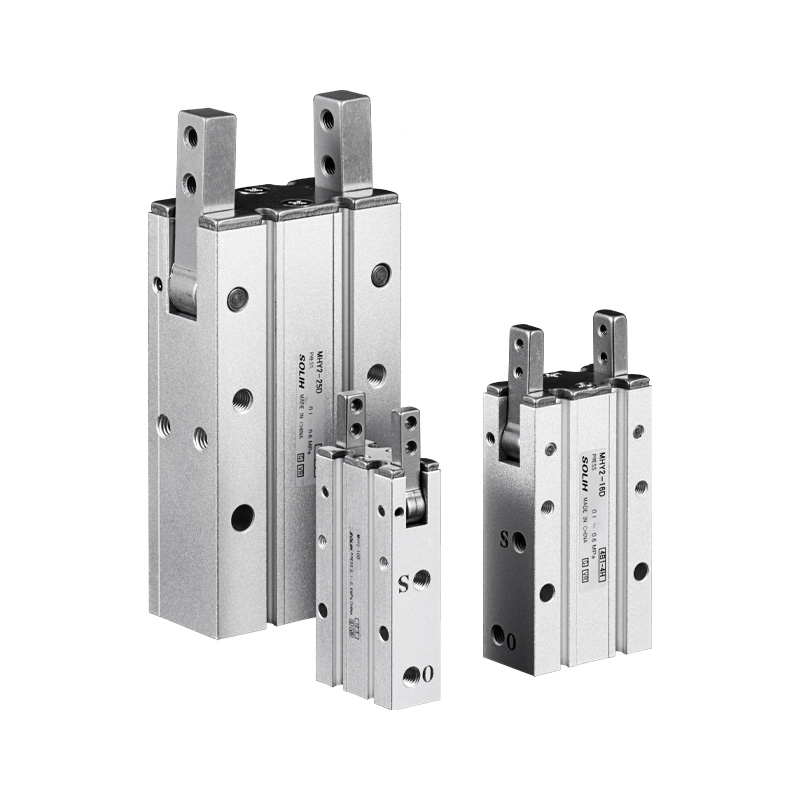

SOLH MHY2 సిరీస్ ప్రామాణిక 180° వైడ్ స్వింగ్ క్యామ్-నడిచే 2-దవడ వాయు గ్రిప్పర్. ప్రధాన ప్రయోజనాలు: అల్ట్రా-లార్జ్ ఓపెనింగ్ యాంగిల్, లైట్ వెయిట్ కాంపాక్ట్ స్ట్రక్చర్, యాంటీ-డస్ట్ స్ట్రక్చర్ మరియు స్టేబుల్ రిపీట్ పొజిషనింగ్. రౌండ్ & క్రమరహిత వర్క్పీస్ హ్యాండ్లింగ్, ఆటోమేటెడ్ లోడింగ్/అన్లోడింగ్, ఫ్లిప్పింగ్ మరియు సార్టింగ్ కోసం అనువైనది. సింపుల్ మోషన్ పథం సంక్లిష్ట యాంత్రిక కదలిక లేకుండా నేరుగా ఎంపిక & విడుదలను అనుమతిస్తుంది.
-- ట్రాన్స్మిషన్: క్యామ్ మెకానిజం (గేర్ & రాక్ కాదు). ద్వంద్వ పిస్టన్లు రెండు దవడలను సమకాలికంగా నడపడానికి కామ్ అసెంబ్లీని పుష్ చేస్తాయి. గరిష్ట ప్రారంభ కోణం 180°, యాంటీ-లూసింగ్ హోల్డింగ్ కోసం ఓవర్క్లోజ్ పొజిషన్ -3°. దవడ విక్షేపం లేకుండా స్మూత్ సింక్రొనైజ్డ్ స్వింగ్.
-- నిర్మాణం: అల్యూమినియం అల్లాయ్ బాడీ, స్టాండర్డ్గా స్టెయిన్లెస్ స్టీల్ దవడలు, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, నాలుగు-వైపుల మాగ్నెటిక్ స్విచ్ మౌంటు స్లాట్లు. దిగువ మరియు వైపు ముఖాలపై మౌంటు రంధ్రాలు అందుబాటులో ఉన్నాయి. ఇరుకైన క్లియరెన్స్ డిజైన్ అంతర్గత మెకానిజంలోకి దుమ్ము మరియు శిధిలాల చొరబాట్లను నిరోధిస్తుంది.
-- ఆపరేషన్ మోడ్: డబుల్ యాక్టింగ్ (D) మాత్రమే, ఏ ఒక్క యాక్టింగ్ NO/NC వేరియంట్లు లేవు. సర్దుబాటు చేయగల ఓపెనింగ్/క్లోజింగ్ స్పీడ్తో ద్విదిశాత్మక గాలి నియంత్రణ.
-- పొజిషనింగ్ ఖచ్చితత్వం: స్థిరమైన స్వింగ్ యాంగిల్తో ±0.02mm పొజిషనింగ్ ఖచ్చితత్వాన్ని పునరావృతం చేయండి.

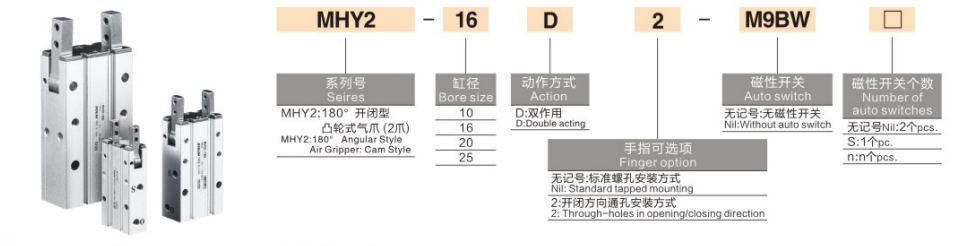

1. మోడల్ ఉదాహరణ:MHY2-16D-S-M9BW
|
సెగ్మెంట్ |
కోడ్ |
వివరణ |
| MHY2 |
సిరీస్ కోడ్ |
180° కెమెరాతో నడిచే స్వింగ్ న్యూమాటిక్ గ్రిప్పర్ |
|
16 |
బోర్ సైజు |
10 / 16 / 20 / 25 మిమీ (నో 6/32/40 స్పెసిఫికేషన్లు) |
|
D |
ఆపరేషన్ మోడ్ |
D = డబుల్ యాక్టింగ్ (అందుబాటులో ఉన్న వేరియంట్ మాత్రమే) |
| -ఎస్ |
మాగ్నెటిక్ రింగ్ ఎంపిక |
ఖాళీ = అయస్కాంతం లేకుండా; S = మాగ్నెటిక్ స్విచ్ ఇన్స్టాలేషన్ కోసం అంతర్నిర్మిత మాగ్నెటిక్ రింగ్ |
| -M9B |
అయస్కాంత స్విచ్ |
M9B (NPN) / M9N (PNP) / M9P ప్రామాణిక కేబుల్ 0.5 మీ; W=1m; L=3మీ |
| ప్రత్యయం మౌంట్ కోడ్ |
మౌంటు ఎంపిక |
ఖాళీ = ప్రామాణిక ట్యాప్డ్ రంధ్రం; 2 = త్రూ-హోల్ మౌంటు |
2. ప్రామాణిక ఆర్డర్ సూచన
MHY2-20D-S-M9BW: బోర్ 20, డబుల్ యాక్టింగ్, అంతర్నిర్మిత మాగ్నెటిక్ రింగ్, 1మీ కేబుల్తో కూడిన M9B మాగ్నెటిక్ స్విచ్.
|
పారామీటర్ అంశం |
స్టాండర్డ్ స్పెసిఫికేషన్ |
| దవడ పరిమాణం |
2 స్వింగ్ దవడలు |
| స్వింగ్ యాంగిల్ |
గరిష్టంగా ఓపెన్ 180°, ఓవర్ క్లోజ్ పొజిషన్ -3° |
| ఆపరేషన్ మోడ్ |
డబుల్ యాక్టింగ్ మాత్రమే (డి) |
| ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0.1~0.6 MPa (ఆప్టిమల్ వర్కింగ్ ప్రెజర్:0.5MPa) |
| ప్రూఫ్ ఒత్తిడి |
0.7 MPa |
| పరిసర ఉష్ణోగ్రత |
-10 ~ 60℃ (ఎయిర్ పైపింగ్ లోపల ఐసింగ్ లేదు) |
| స్థానం ఖచ్చితత్వాన్ని పునరావృతం చేయండి |
± 0.02 మి.మీ |
| ఎయిర్ పోర్ట్ థ్రెడ్ |
10/16/20/25: M5×0.8 |
| లూబ్రికేషన్ |
చమురు రహిత ఆపరేషన్ |
| స్విచ్ ఇన్స్టాలేషన్ |
నాలుగు వైపుల స్లయిడ్ గీతలు, 1 లేదా 2 అయస్కాంత స్విచ్లకు మద్దతు |
|
బోర్ (మి.మీ) |
పూర్తి మోడల్ |
బిగింపు టార్క్ (N・m) |
సమానమైన బిగింపు శక్తి (N) |
నికర బరువు (గ్రా) |
|
10 |
MHY2-10D |
0.16 |
~4.6 |
70 |
|
16 |
MHY2-16D |
0.54 |
~15.4 |
150 |
|
20 |
MHY2-20D |
1.10 |
~31.4 |
320 |
|
25 |
MHY2-25D |
2.28 |
~65.1 |
560 |
ముఖ్యమైన గమనిక: బిగింపు దూరం L విస్తరించినందున ప్రభావవంతమైన బిగింపు శక్తి తగ్గుతుంది. ఎంపిక సమయంలో లోడ్ టార్క్ ధృవీకరణ తప్పనిసరి.
✅ ఒకవేళ MHY2ని ఎంచుకోండి:
-- స్థూపాకార ట్యూబ్లు, సక్రమంగా లేని ఆకారపు భాగాలు, లోడ్ చేయడం/అన్లోడ్ చేయడం & ఫ్లిప్పింగ్ స్టేషన్ల కోసం అల్ట్రా-వైడ్ 180° ఓపెనింగ్ అవసరం
-- లైట్ పేలోడ్ కాంపాక్ట్ రోబోట్ ఎండ్ ఎఫెక్టర్, తేలికైన డిజైన్ ప్రాధాన్యత
-- దుమ్ము మరియు చెత్తతో కూడిన వర్క్షాప్ వాతావరణం, కాలుష్య నిరోధక అంతర్గత నిర్మాణాన్ని డిమాండ్ చేస్తుంది
-- MHZ2 సమాంతర గ్రిప్పర్ పెద్ద-వ్యాసం కలిగిన క్రమరహిత వర్క్పీస్లను పట్టుకోలేనప్పుడు ప్రత్యామ్నాయ పరిష్కారం అవసరం
❌ సిఫార్సు చేయబడలేదు, ప్రత్యామ్నాయ నమూనాలను ఎంచుకోండి:
-- సాధారణంగా ఓపెన్/సాధారణంగా మూసివేయబడిన పవర్-ఆఫ్ హోల్డింగ్ సింగిల్ యాక్టింగ్ అవసరం → MHW2 గేర్ స్వింగ్ గ్రిప్పర్ని ఎంచుకోండి
-- 25mm కంటే పెద్ద బోర్ మరియు భారీ బిగింపు శక్తి అవసరం → MHW2 సిరీస్ని ఎంచుకోండి (గరిష్టంగా 40 వరకు బోర్)
-- చిన్న ప్రారంభ ప్రయాణంతో స్వచ్ఛమైన సమాంతర లీనియర్ బిగింపు → MHZ2 సమాంతర గ్రిప్పర్ని ఎంచుకోండి
-- వర్క్పీస్ వ్యాసం & బయటి పరిమాణం ప్రకారం బోర్ను ఎంచుకోండి: 10(చిన్నది) →16 →20 →25(మధ్యస్థ-పెద్దది)
-- PLC పొజిషన్ ఫీడ్బ్యాక్ కోసం ప్రత్యయం -S మాగ్నెటిక్ రింగ్ ప్లస్ M9 సిరీస్ మాగ్నెటిక్ స్విచ్లను జోడించండి
-- మౌంటు ఎంపిక: స్టాండర్డ్ ట్యాప్డ్ హోల్ కోసం ఖాళీ; ప్లాట్ఫారమ్ & బ్రాకెట్ అసెంబ్లీకి సరిపోయే త్రూ-హోల్ ఇన్స్టాలేషన్ కోసం ప్రత్యయం -2
-- లోడ్ చెక్: బిగింపు దూరం L ≤35mm ఉంచండి; టార్క్ & బిగింపు శక్తి కోసం భద్రతా కారకాన్ని ≥1.5 నిర్వహించండి
SOLH MHY2 క్యామ్-నడిచే 180° వైడ్ స్వింగ్ న్యూమాటిక్ గ్రిప్పర్ యాంటీ-డస్ట్ క్యామ్ ట్రాన్స్మిషన్ స్ట్రక్చర్, డబుల్ యాక్టింగ్ మాత్రమే, ఐచ్ఛిక మాగ్నెటిక్ స్విచ్ మరియు త్రూ-హోల్ మౌంట్తో ± 0.02mm రిపీట్ ఖచ్చితత్వం, పెద్ద-వ్యాసం రౌండ్ & క్రమరహిత వర్క్పీస్ పికింగ్ కోసం తేలికపాటి కాంపాక్ట్ సొల్యూషన్.
