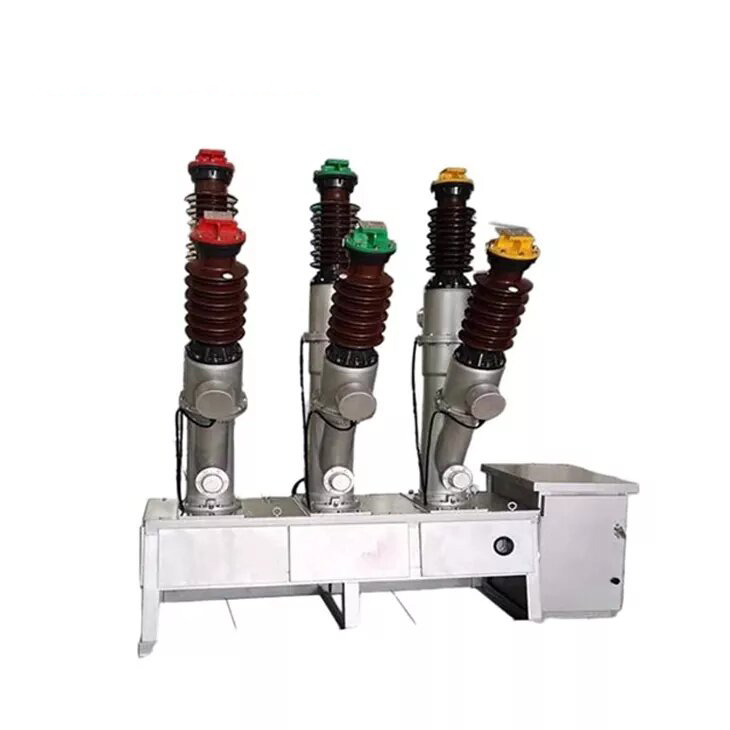

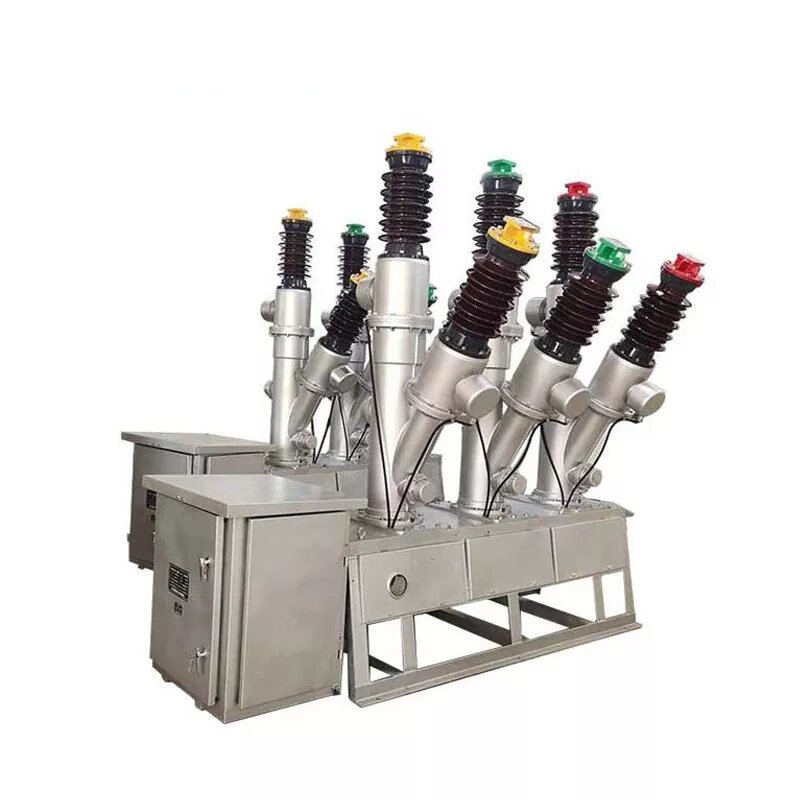

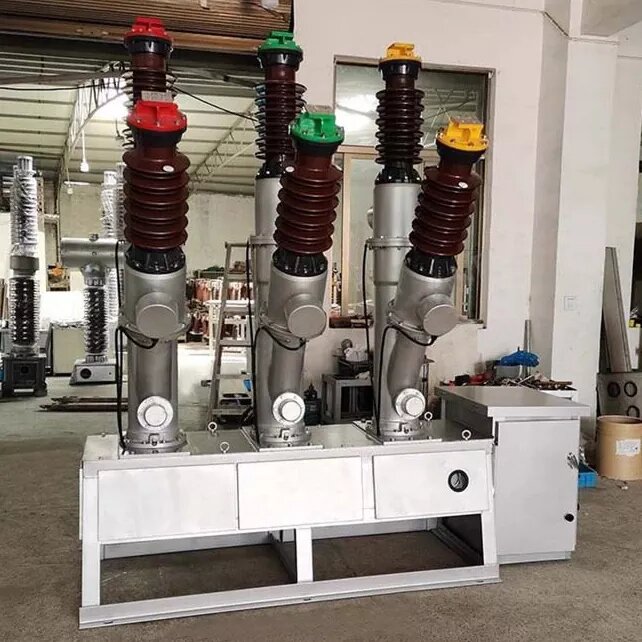

LW8-40.5 35kV అవుట్‌డోర్ AC హై వోల్టేజ్ SF6 సర్క్యూట్ బ్రేకర్

LW8-40.5 35kV అవుట్‌డోర్ AC హై వోల్టేజ్ SF6 సర్క్యూట్ బ్రేకర్

       LW8(A)-40.5 అవుట్‌డోర్ AC SF6 సర్క్యూట్ బ్రేకర్ అనేది మూడు-దశల, 50Hz అవుట్‌డోర్ హై-వోల్టేజ్ ఎలక్ట్రికల్ పరికరం, ఇది 40.5 kV రేట్ వోల్టేజ్‌తో పవర్ సిస్టమ్‌లలో ఉపయోగం కోసం రూపొందించబడింది. ఇది SF6 వాయువును ఆర్క్-క్వెన్చింగ్ మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగించుకుంటుంది, సంపీడన వాయువు ఆర్క్-ఆర్క్-పీడించే మెకానిజంతో, అత్యుత్తమ అంతరాయ సామర్థ్యాన్ని అందిస్తుంది. ఈ సర్క్యూట్ బ్రేకర్ పవర్ సబ్‌స్టేషన్‌లు, పవర్ ప్లాంట్లు మరియు డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లలోని అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది, ఇక్కడ ఇది రేట్ చేయబడిన మరియు షార్ట్-సర్క్యూట్ కరెంట్‌లను విశ్వసనీయంగా మార్చగలదు. ఇది లింక్ బ్రేకర్‌గా ఉపయోగించడానికి లేదా కెపాసిటర్ బ్యాంక్‌లను డిస్‌కనెక్ట్ చేయడానికి కూడా అనువైనది. పరికరం కొలత మరియు రక్షణ ప్రయోజనాల కోసం అంతర్నిర్మిత కరెంట్ ట్రాన్స్‌ఫార్మర్‌ని కలిగి ఉంది, పాత బ్రేకర్ సిస్టమ్‌లను అప్‌గ్రేడ్ చేయడానికి ఇది అద్భుతమైన ఎంపిక.

ఉత్పత్తి నిర్మాణం

బ్రేకర్ మూడు విభిన్న దశలతో కూడిన పింగాణీ కాలమ్ డిజైన్‌ను కలిగి ఉంటుంది, ప్రతి ఒక్కటి కంప్రెస్డ్ ఎయిర్‌తో నిండిన ప్రత్యేక ఆర్క్-పీడించే గదిని కలిగి ఉంటుంది. మూడు-దశల వాయువు రాగి గొట్టాల ద్వారా అనుసంధానించబడి ఉంది. బ్రేకర్ యొక్క ముఖ్య భాగాలలో పింగాణీ హౌసింగ్, కరెంట్ ట్రాన్స్‌ఫార్మర్, ఆర్క్ ఆర్పివేసే చాంబర్, శోషక, ఆపరేటింగ్ మెకానిజం, ట్రాన్స్‌మిషన్ బాక్స్, బేస్ ఫ్రేమ్, కనెక్ట్ చేసే రాడ్‌లు మరియు స్ప్రింగ్‌లు ఉన్నాయి. పింగాణీ స్లీవ్ బ్రేకర్ యొక్క ప్రధాన సర్క్యూట్‌ను పవర్ సిస్టమ్‌కు కనెక్ట్ చేయడానికి మద్దతు మరియు ఇన్సులేషన్‌గా పనిచేస్తుంది. ఇది పీడన పాత్రలో భాగమై, దృఢమైన బలాన్ని అందిస్తుంది మరియు గాలి చొరబడకుండా చేస్తుంది.

అప్లికేషన్లు:

పవర్ ట్రాన్స్‌మిషన్ మరియు డిస్ట్రిబ్యూషన్: సబ్‌స్టేషన్‌లు, ట్రాన్స్‌ఫార్మర్ స్టేషన్‌లు మరియు పవర్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లలో ఉపయోగించడానికి అనుకూలం.

 స్విచింగ్ ఆపరేషన్స్: రేటెడ్ కరెంట్స్, షార్ట్-సర్క్యూట్ కరెంట్స్ మరియు ఎమర్జెన్సీ డిస్‌కనెక్షన్‌లను సమర్థవంతంగా నిర్వహిస్తుంది.

కెపాసిటర్ బ్యాంక్ రక్షణ: కెపాసిటర్ బ్యాంక్‌లను సురక్షితంగా డిస్‌కనెక్ట్ చేయవచ్చు, ఇది మృదువైన సిస్టమ్ కార్యకలాపాలను నిర్ధారిస్తుంది.

 ఆదర్శ ప్రత్యామ్నాయం: సిస్టమ్‌లో పాత, పాత సర్క్యూట్ బ్రేకర్‌లను భర్తీ చేయడానికి గొప్ప ఎంపిక.

పర్యావరణ పరిస్థితులు:

ఎత్తు: సముద్ర మట్టానికి 3000 మీటర్ల వరకు.

 పరిసర ఉష్ణోగ్రత: -30°C నుండి +45°C వరకు.

కాలుష్య స్థాయి: స్థాయి II, III లేదా IVగా వర్గీకరించబడిన వాతావరణాలకు అనుకూలం.

 తేమ: రోజువారీ సగటు తేమ 95% మించకూడదు, నెలవారీ సగటు 90% కంటే ఎక్కువ ఉండదు (25 ° C వద్ద).

గాలి పీడనం: 700Pa మించకూడదు, 34 m/s వరకు గాలి వేగంతో సమానం.

వినియోగ పరిస్థితులు: మండే పదార్థాలు, పేలుడు ప్రమాదాలు, రసాయన తుప్పు మరియు తీవ్రమైన కంపనాలు లేని ప్రాంతాలకు అనువైనది.

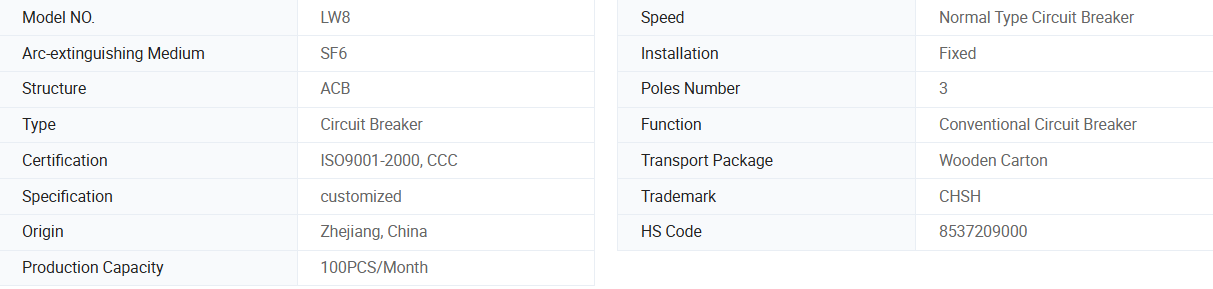

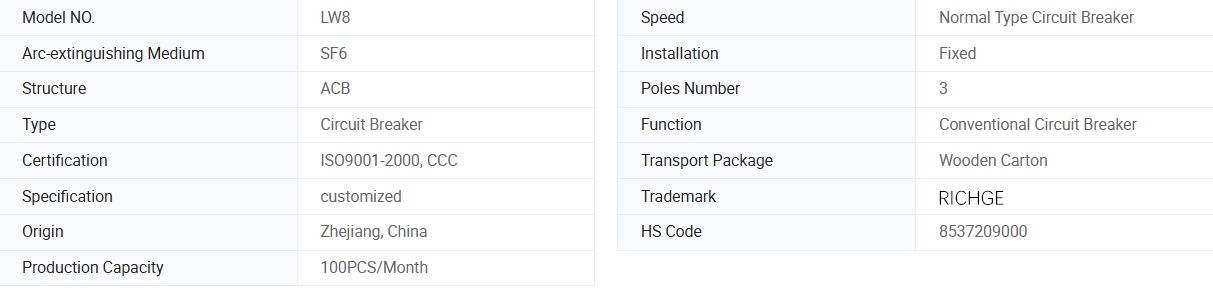

ప్రాథమిక సమాచారం.

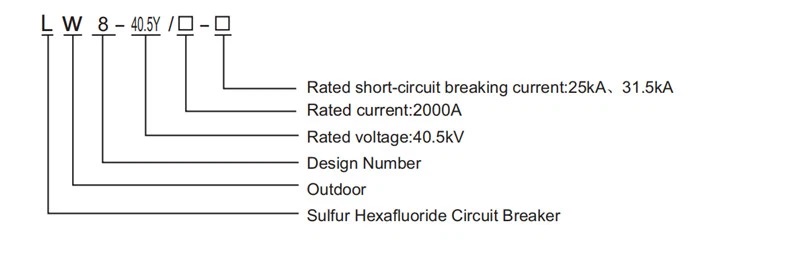

మోడల్ వివరణ

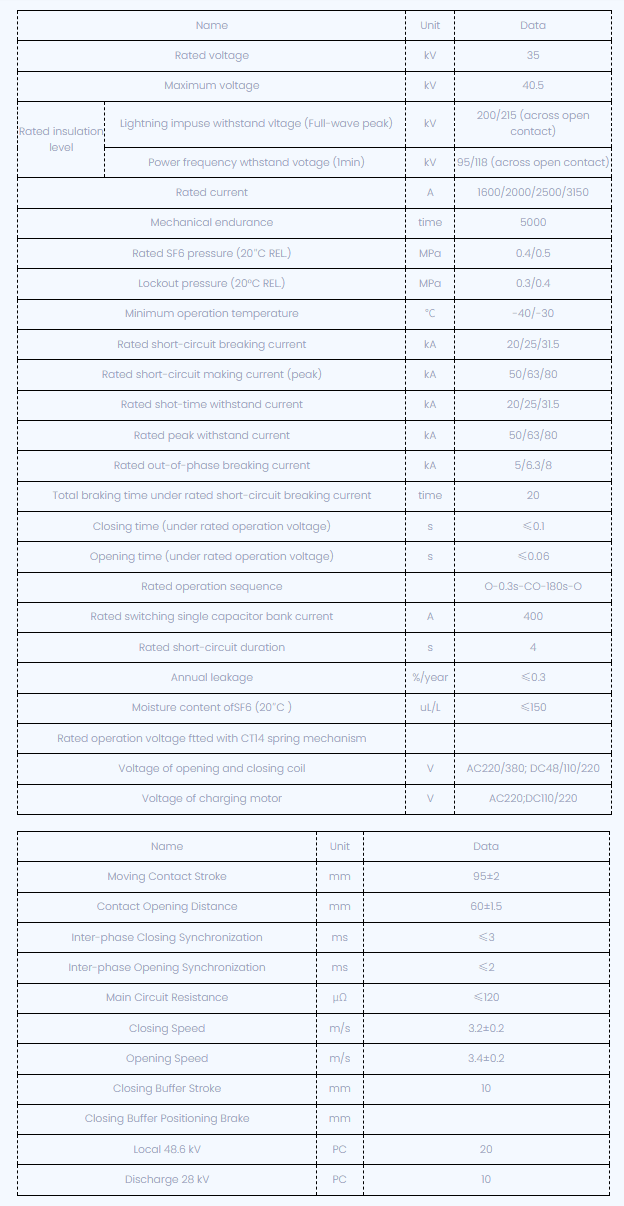

సాంకేతిక పారామితులు

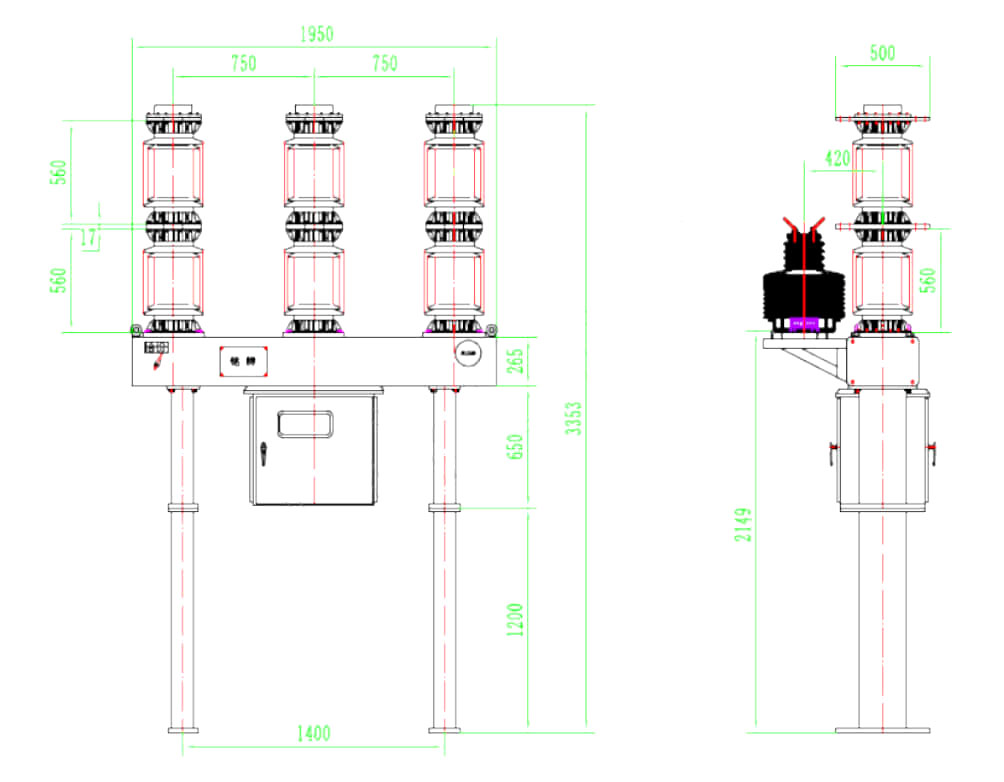

సాంకేతిక డ్రాయింగ్

LW8-40.5 SF6 సర్క్యూట్ బ్రేకర్ ఆర్డరింగ్ సూచనలు

1:సర్క్యూట్ బ్రేకర్ మోడల్, స్పెసిఫికేషన్స్;

2:రేటెడ్ ఎలక్ట్రికల్ పారామితులు (వోల్టేజ్, కరెంట్, బ్రేకింగ్ కరెంట్ మొదలైనవి)

3:పర్యావరణ పరిస్థితులు (పరిసర ఉష్ణోగ్రత, ఎత్తు, పర్యావరణ కాలుష్య స్థాయి);

4:యాక్చుయేటర్ ఆపరేటింగ్ వోల్టేజ్ మరియు మోటార్ వోల్టేజ్;

5:సంఖ్య, ప్రస్తుత నిష్పత్తి మరియు అంతర్గత లేదా బాహ్య కరెంట్ ట్రాన్స్‌ఫార్మర్‌ల స్థాయి కలయిక. సెకండరీ లోడ్;

6:పేరు మరియు విడిభాగాల పరిమాణం, ప్రత్యేక సాధనాలు మరియు పరికరాలు (విడిగా ఆర్డర్ చేయాలి).

తరచుగా అడిగే ప్రశ్నలు

1. మీరు వ్యాపార సంస్థ లేదా తయారీదారునా?

  మేము అధిక మరియు తక్కువ వోల్టేజ్ స్విచ్ గేర్, సబ్‌స్టేషన్, ట్రాన్స్‌ఫార్మర్లు, కేబుల్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు మరియు వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, లోడ్ బ్రేక్ స్విచ్‌లు మొదలైన వివిధ ఎలక్ట్రికల్ పరికరాల రంగంలో  10 సంవత్సరాల అనుభవం ఉన్న ప్రొఫెషనల్ ఫ్యాక్టరీ.

  మా ఫ్యాక్టరీ స్టేట్ గ్రిడ్ కార్పొరేషన్ ఆఫ్ చైనా యొక్క అద్భుతమైన సరఫరాదారు.

2. మీరు అనుకూలీకరించిన సేవలను అంగీకరిస్తారా?

   మేము  OEM/ODM సేవను అందిస్తాము మరియు ఉత్పత్తిపై మీ లోగోను ముద్రించగలము. మా వృత్తిపరమైన సాంకేతిక మరియు కొటేషన్ బృందం మీ డ్రాయింగ్ మరియు పారామితుల ప్రకారం సంతృప్తికరమైన ప్రాజెక్ట్‌ను అందించగలదు.

3.  మీ MOQ ఏమిటి?

     మా MOQ 1 ముక్క.

4. మీ డెలివరీ లీడ్ టైమ్ ఎంత?

   ఇది మీ ఉత్పత్తి అవసరాలు మరియు పరిమాణంపై ఆధారపడి ఉంటుంది. సాధారణంగా, 5~10  పని రోజులు అందుబాటులో ఉంటాయి.

5. మీరు నాణ్యత సమస్యలను ఎలా పరిష్కరిస్తారు?

   దయచేసి నాణ్యత సమస్యల యొక్క వివరణాత్మక ఫోటోలను అందించండి.  మా సాంకేతిక మరియు నాణ్యత పరీక్ష విభాగం విశ్లేషిస్తుంది. మేము 2 రోజుల్లో సంతృప్తికరమైన పరిష్కారాన్ని చేస్తాము.

6. మీ చెల్లింపు నిబంధనలు ఏమిటి?

     30% T/T ముందుగానే, 70% రవాణాకు ముందు.  వెస్ట్ యూనియన్,  L/C కూడా ఆమోదయోగ్యమైనది.
