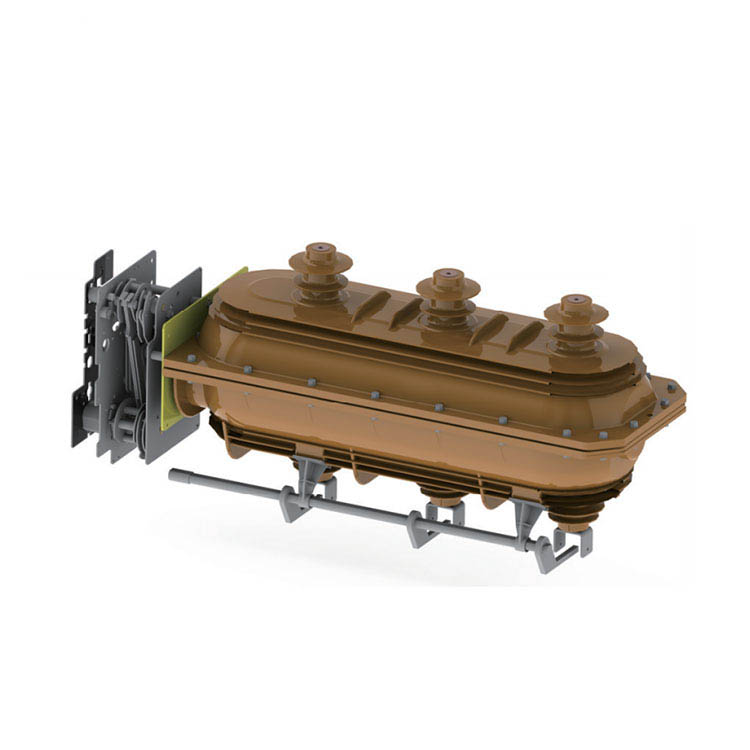

FLN36-24D ఇండోర్ హై వోల్టేజ్ SF6 లోడ్ బ్రేక్ స్విచ్ పౌండ్లు

FLN36-24D ఇండోర్ హై వోల్టేజ్ SF6 లోడ్ బ్రేక్ స్విచ్ పౌండ్లు

    దీనిని రెండు రకాలుగా విభజించవచ్చు: FLN □-24kV ( K రకం సింగిల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం ), FLRN □-24kV(ఒక రకం డబుల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం). తరువాతి రకాన్ని ఫ్యూజ్ కలయికతో అమర్చవచ్చు, నియంత్రణ మరియు రక్షణ ఫంక్షన్ కలిగి ఉంటుంది, ఇది విద్యుత్ సరఫరా మరియు సబ్‌స్టేషన్‌కు రక్షణ మరియు నియంత్రణ పరికరంగా ఉపయోగించబడుతుంది, ముఖ్యంగా రింగ్ మెయిన్ యూనిట్, కేబుల్ డిస్ట్రిబ్యూషన్ బాక్స్ మరియు స్విచ్చింగ్ సబ్‌స్టేషన్‌కు అనుకూలంగా ఉంటుంది.

మాన్యువల్ ఆపరేటింగ్ మెకానిజం

K రకం స్ప్రింగ్ డ్యూయల్-ఫంక్షన్ ఆపరేటింగ్ మెకానిజం:

FLN□-24kV కోసం ఇన్‌లెట్ కంట్రోల్ యూనిట్‌గా, K రకం స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం యొక్క పని సూత్రం స్ప్రింగ్ ప్రెస్ మరియు రిలీజ్.

ఎర్తింగ్ ఆపరేషన్: హ్యాండిల్‌తో నడపబడి, శక్తిని నిల్వ చేయడానికి ఎగువ క్రాంక్ చేయి తిరుగుతుంది మరియు స్ప్రింగ్ 2ని నొక్కుతుంది, గరిష్ట శక్తి చేరుకున్నప్పుడు ర్యాంక్ చేతిని తిప్పడం కొనసాగించండి, ఎనర్జీ స్టోరేజ్ స్ప్రింగ్ శక్తిని విడుదల చేయడం మరియు ఎగువ ట్రిగ్గర్‌ను నడపడం ప్రారంభిస్తుంది, క్రాంక్ ఆర్మ్‌ను నడపడానికి కనెక్ట్ చేసే బార్‌ను ఎనేబుల్ చేస్తుంది, క్రాంక్ ఆర్మ్ తిప్పడం మరియు ఎర్తింగ్ కోసం కదిలే కాంటాక్టర్‌ను డ్రైవ్ చేస్తుంది.

స్విచ్ ఆన్ ఆపరేషన్: హ్యాండిల్ ద్వారా నడపబడుతుంది, దిగువ క్రాంక్ ఆర్మ్ 1 తిరుగుతుంది, శక్తిని నిల్వ చేయడానికి స్ప్రింగ్ 2ని నొక్కుతుంది, శక్తి విడుదలైనప్పుడు, ఇది ట్రిగ్గర్ 8ని డ్రైవ్ చేస్తుంది, క్రాంక్ ఆర్మ్‌ని డ్రైవ్ చేయడానికి కనెక్ట్ బార్‌ను ఎనేబుల్ చేస్తుంది, క్రాంక్ ఆర్మ్ రొటేట్ చేస్తుంది మరియు కదిలే కాంటాక్టర్‌ను డ్రైవ్ చేస్తుంది మరియు లోడ్ బ్రేక్ స్విచ్ ఆన్ అవుతుంది.

స్విచ్ ఆఫ్ ఆపరేషన్: ప్రధాన షాఫ్ట్ క్రాంక్ ఆర్మ్‌ను హ్యాండిల్ ద్వారా అపసవ్య దిశలో తిప్పండి, ఎనర్జీ స్టోరేజ్ స్ప్రింగ్‌ను విడుదల చేయండి మరియు లోడ్ బ్రేక్ స్విచ్ ఆఫ్ అవుతుంది.

ఒక రకం స్ప్రింగ్ డ్యూయల్-ఫంక్షన్ ఆపరేటింగ్ మెకానిజం:

FLRN□-24kV కోసం అవుట్‌లెట్ కంట్రోల్ యూనిట్‌గా. A రకం మెకానిజం యొక్క పని సూత్రం K రకం వలె ఉంటుంది, అదనంగా, ఇది ఫ్యూజ్ స్ట్రైకర్ ట్రిప్ ఫంక్షన్‌ను కలిగి ఉంటుంది. A రకం మెకానిజం కోసం. కస్టమర్ల అవసరాల కోసం విద్యుదయస్కాంత యాత్ర కూడా అందుబాటులో ఉంది.

స్విచ్ ఆన్ ఆపరేషన్: హ్యాండిల్ ద్వారా నడపబడి, దిగువ క్రాంక్ ఆర్మ్ 1 స్ప్రింగ్ 12పై స్విచ్ నొక్కడానికి మరియు అదే సమయంలో స్ప్రింగ్ 8ని స్విచ్ ఆఫ్ చేయడానికి, స్విచ్ ఆఫ్ చేయడం ద్వారా తగినంత శక్తిని అందించడానికి తిరుగుతుంది. దిగువ క్రాంక్ ఆర్మ్ 1 పిన్‌ను కట్టివేసి, డ్రైవ్‌లు కదలడానికి ప్రేరేపించినప్పుడు, అది దిగువ రోలర్ వీల్‌ను ట్రిప్ చేస్తుంది మరియు స్ప్రింగ్‌లో స్విచ్‌ను విడుదల చేస్తుంది మరియు లోడ్ బ్రేక్ స్విచ్ ఆన్ అవుతుంది.

స్విచ్ ఆఫ్ ఆపరేషన్: స్విచ్ ఆఫ్ బటన్‌ను నొక్కండి లేదా ఫ్యూజ్ స్ట్రైకర్ ద్వారా ట్రిప్ పిన్ 2ని పుష్ చేయండి,   స్ప్రింగ్ మరియు లోడ్ స్విచ్ ఆఫ్ అవుతుంది.

భూమి ఆపరేషన్: A రకం మెకానిజం యొక్క ఎర్తింగ్ ఆపరేషన్ K రకం వలె ఉంటుంది.

మోటరైజ్డ్ ఆపరేటింగ్ మెకానిజం:

మోటారు ఆపరేషన్ రెండు రకాల ఆపరేటింగ్ మెకానిజమ్‌లకు జోడించబడుతుంది, అంటే ఇది మాన్యువల్‌గా లేదా మోటరైజ్ చేయబడవచ్చు.

ఆపరేటింగ్ వోల్టేజ్: DC48V AC/DC 110V 220V

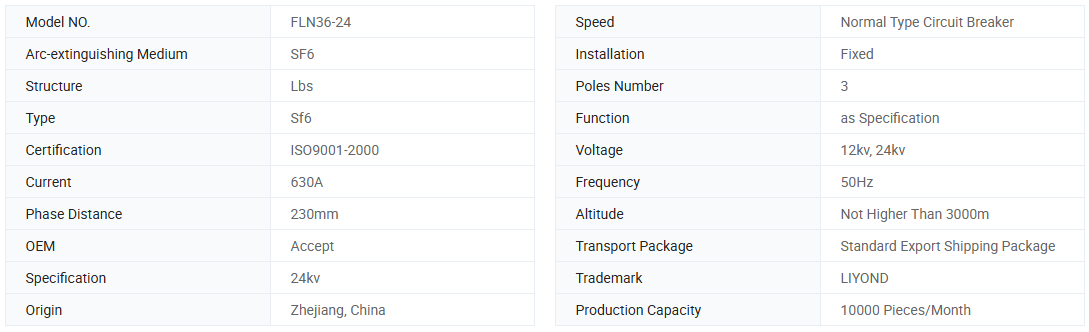

ప్రాథమిక సమాచారం.

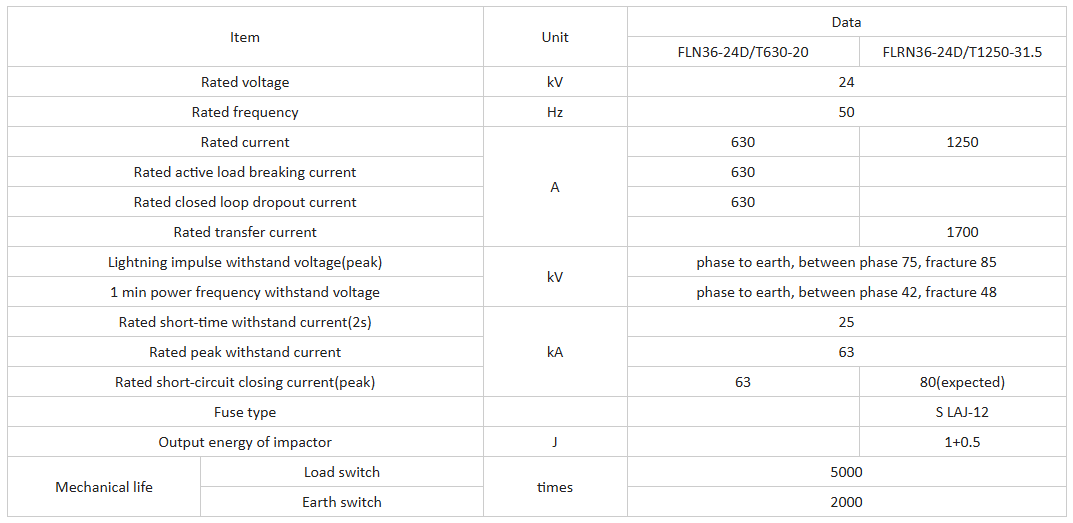

సాంకేతిక పారామితులు

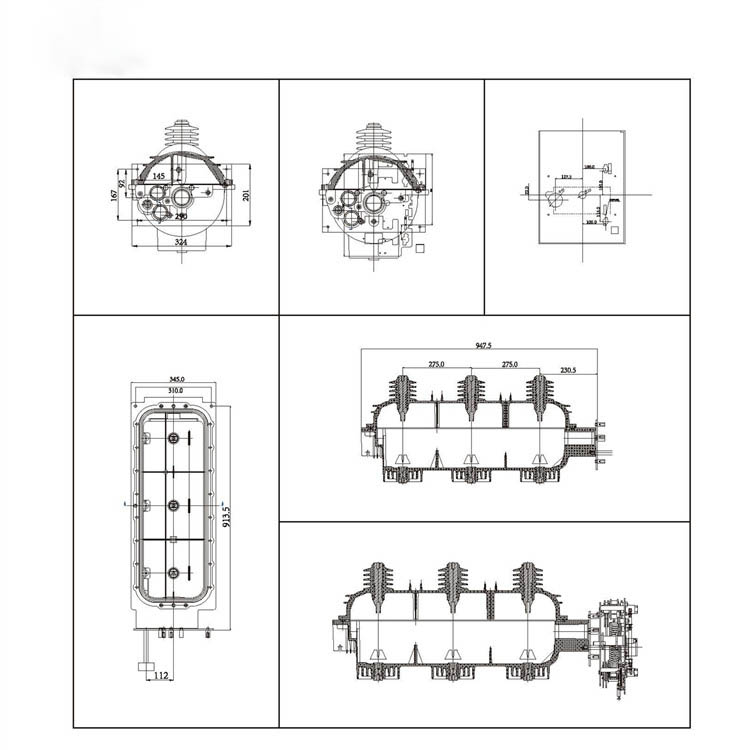

డ్రాయింగ్

వర్తించే షరతులు

1.పరిసర ఉష్ణోగ్రత: గరిష్టం.+40ºC; కనిష్ట-35ºC.

2. తేమ: గరిష్ట సగటు సాపేక్ష ఆర్ద్రత రోజువారీ సగటు:≤ 95%; నెలవారీ సగటు.≤90%.

3.ఎత్తు:≤ 2000మీ.

4.సీస్మిక్ రెసిస్టెన్స్: 8 డిగ్రీలు.

5. చుట్టుపక్కల గాలి తినివేయు, మండే వాయువులు, నీటి ఆవిరి మొదలైన వాటి నుండి విముక్తి పొందాలి మరియు తరచుగా మరియు తీవ్రమైన కంపనాలకు గురికాకూడదు.

6.వార్షిక లీకేజీ రేటు;≤0.1%.
