TWQ సిరీస్ స్థిర ఎత్తు స్టాపర్ సిలిండర్ | కాంపాక్ట్ లైట్ & మీడియం డ్యూటీ స్టాప్ సిలిండర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & ప్రధాన నిర్మాణ లక్షణాలు

     SOLH TWQ సిరీస్ అనేది లైట్ మరియు మీడియం-డ్యూటీ ఆటోమేటెడ్ కన్వేయర్ లైన్‌ల కోసం ఆప్టిమైజ్ చేయబడిన స్థిర మౌంటు ఎత్తు స్టాపర్ సిలిండర్. ఇది కాంపాక్ట్ బాడీ స్ట్రక్చర్, నాలుగు ఐచ్ఛిక రాడ్ ఎండ్ రకాలు, హైడ్రాలిక్ బఫర్ లభ్యత మరియు ఐచ్ఛిక మెకానికల్ సెల్ఫ్-లాకింగ్ ఫంక్షన్‌ను కలిగి ఉంటుంది. 10-150kg ప్యాలెట్ మరియు టూలింగ్ స్టాపింగ్, స్టేషన్ పరిమితం మరియు బదిలీ స్థానాలకు అనుకూలం, TWQ సిలిండర్ కాంతి మరియు మధ్యస్థ-లోడ్ ఆటోమేషన్ దృశ్యాల కోసం అధిక-ధర-పనితీరు ప్రామాణిక పరిష్కారంగా పనిచేస్తుంది.

 1.1 స్థిర మౌంటు ఎత్తు డిజైన్

     సమీకృత స్థిర-ఎత్తు శరీరం అధిక పునరావృత స్థాన ఖచ్చితత్వంతో వేగవంతమైన మరియు సూటిగా ఇన్‌స్టాలేషన్‌ను నిర్ధారిస్తుంది. ఇది ప్రామాణిక కన్వేయర్ స్టేషన్ లేఅవుట్‌లకు సరిగ్గా సరిపోలుతుంది, ఎత్తు సర్దుబాటు విధానాలను తొలగిస్తుంది మరియు ఆన్-సైట్ విస్తరణ సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

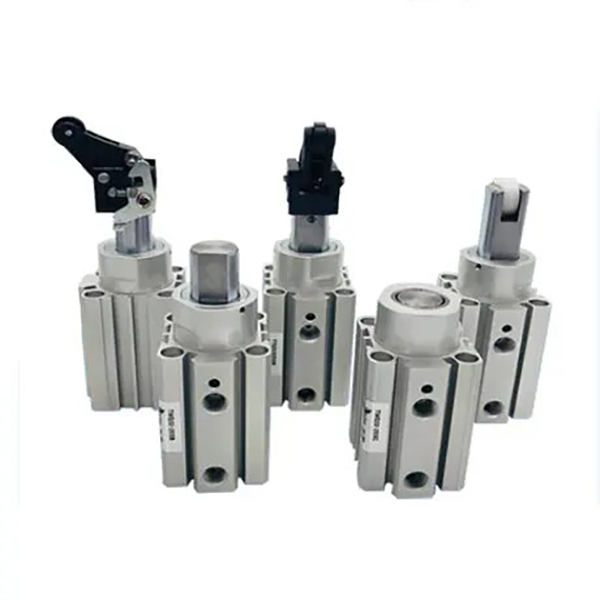

 1.2 నాలుగు బహుముఖ రాడ్ ముగింపు రకాలు (కోర్ అడ్వాంటేజ్)

     • B ఫ్లాట్ రాడ్ రకం: వ్యతిరేక భ్రమణ ఫ్లాట్ పిస్టన్ రాడ్ నిర్మాణం స్థిరమైన స్టాపింగ్ పనితీరు మరియు బలమైన అసాధారణ లోడ్ నిరోధకతను అందిస్తుంది, పార్శ్వ శక్తి పరిస్థితులలో ఖచ్చితమైన స్థానాలను నిర్వహిస్తుంది.

     • సి రౌండ్ రాడ్ రకం: పెద్ద పార్శ్వ శక్తి మరియు ఖచ్చితమైన టూలింగ్ పొజిషనింగ్ అవసరాలతో పని పరిస్థితుల కోసం ప్రత్యేకంగా రూపొందించబడిన మెరుగైన ప్రభావ నిరోధకత కలిగిన గట్టి రౌండ్ పిస్టన్ రాడ్.

     • R రోలర్ లివర్ రకం: లివర్ + రోలింగ్ కాంటాక్ట్ స్ట్రక్చర్ స్మూత్ రోలింగ్ మోషన్‌తో స్టాపింగ్ ఇంపాక్ట్‌ను తగ్గిస్తుంది, హై-స్పీడ్ నిరంతర కన్వేయర్ లైన్ ఆపరేషన్‌కు అనువైనది.

     • K సర్దుబాటు చేయగల బఫర్ లివర్ రకం: అంతర్నిర్మిత సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్ వివిధ బరువులు మరియు వేగవంతమైన వర్క్‌పీస్‌లకు అనుగుణంగా ఉచిత డంపింగ్ రెసిస్టెన్స్ సర్దుబాటును అనుమతిస్తుంది, వేరియబుల్ పని పరిస్థితుల కోసం సరైన సాఫ్ట్ స్టాపింగ్ ఎఫెక్ట్‌ను సాధిస్తుంది.

  1.3 ఐచ్ఛిక స్వీయ-లాకింగ్ ఫంక్షన్ (R/K వెర్షన్)

     రోలర్ మరియు బఫర్ లివర్ వెర్షన్‌లు ఐచ్ఛిక మెకానికల్ స్వీయ-లాకింగ్ నిర్మాణాన్ని సపోర్ట్ చేస్తాయి. వర్క్‌పీస్ ఇంపాక్ట్ ఆపివేసిన తర్వాత, సిలిండర్ రీబౌండ్ మరియు రివర్స్ పుషింగ్‌ను నిరోధించడానికి లివర్ ఆర్మ్‌ను ఆటోమేటిక్‌గా లాక్ చేస్తుంది, వర్క్‌పీస్ డిస్‌ప్లేస్‌మెంట్‌ను సమర్థవంతంగా తొలగిస్తుంది మరియు కన్వేయర్ స్టేషన్ స్థిరత్వం మరియు స్థిరత్వాన్ని బాగా మెరుగుపరుస్తుంది.

 1.4 కాంపాక్ట్ సైజు & మన్నికైన నిర్మాణం

     సిలిండర్ బాడీ హార్డ్ యానోడైజింగ్ ట్రీట్‌మెంట్‌ను అవలంబిస్తుంది, అయితే పిస్టన్ రాడ్ హార్డ్ క్రోమ్ ప్లేటింగ్‌ను కలిగి ఉంటుంది, ఇది అద్భుతమైన దుస్తులు నిరోధకత మరియు ప్రభావ నిరోధకతను అందిస్తుంది. ప్రామాణిక చమురు-రహిత ఆపరేషన్ శుభ్రమైన ఉత్పత్తి పరిసరాలకు మరియు వెల్డింగ్ స్ప్లాష్ ప్రూఫ్ దృశ్యాలకు అనుగుణంగా ఉంటుంది. నాలుగు వైపులా రిజర్వు చేయబడిన సెన్సార్ గ్రూవ్‌లు సౌకర్యవంతమైన లేఅవుట్ కోసం నిర్మాణ జోక్యం లేకుండా మాగ్నెటిక్ స్విచ్ ఇన్‌స్టాలేషన్‌ను అనుమతిస్తాయి.

  1.5 విభిన్న ఆపరేషన్ మోడ్‌లు

     ఐచ్ఛిక డబుల్-యాక్టింగ్ స్టాండర్డ్ మోడ్ మరియు సింగిల్-యాక్టింగ్ (స్ప్రింగ్ ఎక్స్‌టెండ్ / స్ప్రింగ్ రిట్రాక్ట్) మోడ్‌లు ఆటోమేటిక్ సైక్లింగ్, పవర్-ఆఫ్ సేఫ్టీ ప్రొటెక్షన్ మరియు తాత్కాలిక స్టాపింగ్ డిమాండ్‌లను కవర్ చేస్తాయి, వివిధ పారిశ్రామిక నియంత్రణ లాజిక్‌లకు సరిపోతాయి.

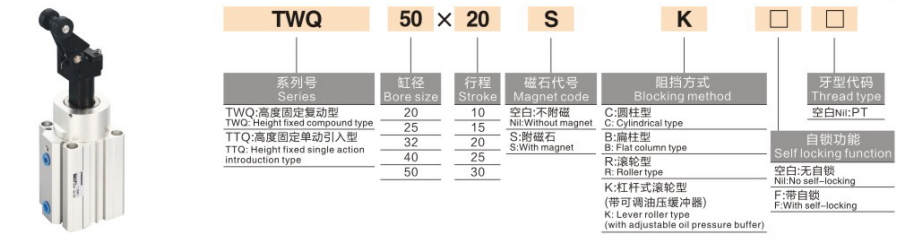

2. పూర్తి మోడల్ నామకరణ నియమాలు & ఆర్డర్ ఉదాహరణలు

  1. సాధారణ నమూనా ఉదాహరణలు: TWQ32-20SB, TWQ50-30RK-F

 2. ప్రామాణిక ఆర్డర్ ఉదాహరణలు

     • ప్రామాణిక ఫ్లాట్ రాడ్ మోడల్: TWQ32-20SB (φ32 బోర్, 20 మిమీ స్ట్రోక్, ఫ్లాట్ కాలమ్ రాడ్ ఎండ్, రబ్బర్ బఫర్)

     • స్వీయ-లాకింగ్ సర్దుబాటు బఫర్ మోడల్: TWQ50-30RK-F (φ50 బోర్, 30 మిమీ స్ట్రోక్, సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్ లివర్, స్వీయ-లాకింగ్ ఫంక్షన్‌తో)

3. సాధారణ సాంకేతిక పారామితులు (20℃, 0.5MPa ప్రామాణిక స్థితి)

  3.1 ప్రాథమిక లక్షణాలు

     • ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్, సింగిల్ యాక్టింగ్ (స్ప్రింగ్ ఎక్స్‌టెన్డ్ / స్ప్రింగ్ రిట్రాక్ట్)

     • పని ఒత్తిడి పరిధి: 0.05 ~ 1.0MPa; ప్రూఫ్ ప్రెజర్: 1.5MPa

     • పరిసర ఉష్ణోగ్రత: -10℃~60℃ (మంచు రహిత వాతావరణం)

     • బఫర్ కాన్ఫిగరేషన్: S = ద్వంద్వ-ముగింపు రబ్బరు బఫర్; K = సర్దుబాటు చేయగల హైడ్రాలిక్ బఫర్ + డ్యూయల్-ఎండ్ రబ్బర్ బఫర్

     • లూబ్రికేషన్ మోడ్: చమురు రహిత ఆపరేషన్

     • సంస్థాపన విధానం: ప్రామాణిక స్థిర-ఎత్తు అంచు మౌంటు

 3.2 స్టాండర్డ్ బోర్ & స్ట్రోక్ కాంబినేషన్

  3.3 థియరిటికల్ స్టాపింగ్ ఫోర్స్ (యూనిట్: N @0.5MPa)

  3.4 ఉత్పత్తి బరువు (యూనిట్: కిలో @ స్టాండర్డ్ స్ట్రోక్)

4. కోర్ కాన్ఫిగరేషన్ & ఎంపిక మార్గదర్శకాలు

  4.1 రాడ్ ఎండ్ రకం ఎంపిక

     • B ఫ్లాట్ కాలమ్ రకం (సిఫార్సు చేయబడింది): వ్యతిరేక భ్రమణ మరియు అధిక స్థిరత్వం డిజైన్, స్పష్టమైన పార్శ్వ ప్రభావం లేకుండా తేలికపాటి లోడ్లు (10-80kg) మరియు తక్కువ-వేగం ఆపరేషన్ (≤0.3m/s) కోసం అనుకూలం.

     • సి రౌండ్ కాలమ్ రకం: బలమైన ప్రభావ నిరోధకతతో మందమైన రాడ్ నిర్మాణం, పెద్ద పార్శ్వ శక్తితో టూలింగ్ పొజిషనింగ్ దృశ్యాలకు అనువైనది.

     • R రోలర్ లివర్ రకం: తక్కువ-ప్రభావం మరియు మృదువైన రోలింగ్ పనితీరు, హై-స్పీడ్ (≤0.5m/s) మరియు లైట్-మీడియం లోడ్ (30–100kg) కన్వేయర్ లైన్‌లకు సరైనది.

     • K సర్దుబాటు చేయగల బఫర్ లివర్ రకం: అడాప్టబుల్ డంపింగ్ మరియు సుపీరియర్ ఇంపాక్ట్ రెసిస్టెన్స్, మీడియం లోడ్ (50-150kg), హై-ఫ్రీక్వెన్సీ స్టార్ట్-స్టాప్ మరియు అస్థిర వేగం పని పరిస్థితుల కోసం రూపొందించబడింది.

  4.2 స్వీయ-లాకింగ్ ఫంక్షన్ ఎంపిక

     • F స్వీయ-లాకింగ్ రకం (ఆటో లైన్ల కోసం సిఫార్సు చేయబడింది): R/K లివర్ వెర్షన్‌లకు మాత్రమే అందుబాటులో ఉంటుంది. వర్క్‌పీస్ రీబౌండ్ మరియు స్టేషన్ డిస్‌ప్లేస్‌మెంట్‌ను నిరోధిస్తుంది, ఆటోమేటెడ్ లైన్‌ల నిరంతర ఆపరేషన్ స్థిరత్వాన్ని బాగా మెరుగుపరుస్తుంది.

     • నాన్-లాకింగ్ రకం: మైనర్ రివర్స్ ఇంపాక్ట్ మరియు మాన్యువల్ రీసెట్ ఆపరేషన్ ఉన్న దృశ్యాల కోసం ఖర్చుతో కూడుకున్న పరిష్కారం, పూర్తిగా ఆటోమేటిక్ ప్రొడక్షన్ లైన్‌లకు సిఫార్సు చేయబడదు.

  4.3 ఆపరేషన్ మోడ్ ఎంపిక

     • ద్విపాత్రాభినయం: హై-ఫ్రీక్వెన్సీ మరియు పూర్తిగా ఆటోమేటిక్ కంట్రోల్ దృశ్యాలకు తగిన ద్విదిశాత్మక నియంత్రణ చర్యతో గరిష్ట స్టాపింగ్ ఫోర్స్.

     • సింగిల్-యాక్టింగ్ (వసంత పొడిగింపు): పవర్ ఫెయిల్ అయిన తర్వాత వర్క్‌పీస్‌లను ఆపడానికి ఆటోమేటిక్‌గా విస్తరిస్తుంది, ప్రమాదకరమైన స్టేషన్‌లు మరియు పవర్ ఆఫ్ ప్రొటెక్షన్ అప్లికేషన్‌లకు భద్రతకు ప్రాధాన్యత ఇస్తుంది.

     • సింగిల్-యాక్టింగ్ (స్ప్రింగ్ రిట్రాక్ట్): గాలి సరఫరాతో ఆగిపోతుంది మరియు పవర్ ఆఫ్ అయినప్పుడు స్వయంచాలకంగా విడుదల అవుతుంది, సాధారణంగా ఓపెన్ కన్వేయర్ లైన్‌లు మరియు తాత్కాలిక ఆపే పనులకు అనుగుణంగా ఉంటుంది.

5. సాధారణ అప్లికేషన్ దృశ్యాలు

     • లైట్ & మీడియం-డ్యూటీ కన్వేయర్ లైన్స్: ఎలక్ట్రానిక్స్, గృహోపకరణాలు మరియు ఆహార పరిశ్రమలలో 10–150కిలోల ప్యాలెట్లు మరియు టూలింగ్ ప్లేట్‌లను ఆపడం, పరిమితం చేయడం మరియు బదిలీ చేయడం వంటి వాటికి వర్తించబడుతుంది.

     • హై-స్పీడ్ మెటీరియల్ హ్యాండ్లింగ్ లైన్స్: R/K లివర్ నిర్మాణం రోలర్ మరియు బెల్ట్ కన్వేయర్‌లపై లైట్-లోడ్ హై-స్పీడ్ (≤0.5m/s) వర్క్‌పీస్‌ల కోసం మృదువైన జీరో-ఇంపాక్ట్ స్టాపింగ్‌ను నిర్ధారిస్తుంది.

     • ఆటోమేటెడ్ ఎక్విప్‌మెంట్ స్టేషన్‌లు: సులభమైన ఇన్‌స్టాలేషన్ కోసం కాంపాక్ట్ బాడీ, మెషిన్ టూల్ లోడ్/అన్‌లోడ్ పరిమితం చేయడం, అసెంబ్లీ స్టేషన్ పొజిషనింగ్ మరియు ఇన్‌స్పెక్షన్ స్టేషన్ స్టాపింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

     • ప్యాకేజింగ్ & లాజిస్టిక్స్ లైన్స్: కార్టన్ మరియు మెటీరియల్ బాక్స్ స్టాపింగ్, డైవర్జింగ్ స్టేషన్ బ్లాకింగ్ మరియు స్టాకింగ్ పొజిషనింగ్, అధిక ఖర్చుతో కూడిన పనితీరు మరియు తక్కువ నిర్వహణ కోసం అనువైనది.

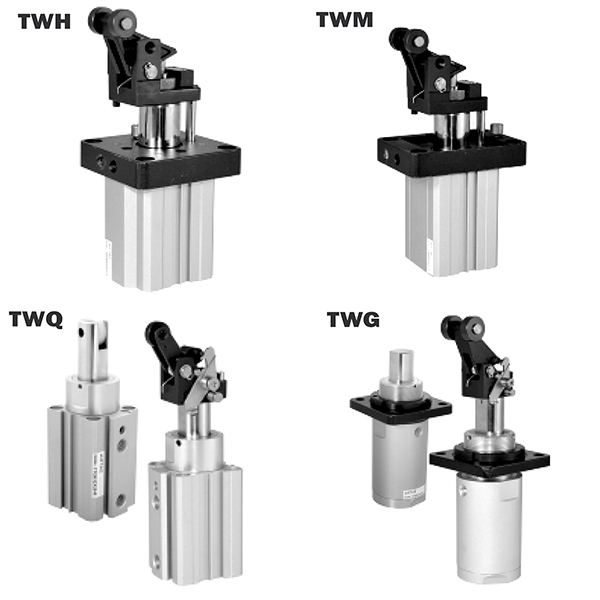

6. TWQ vs TWH/TWM సిరీస్ త్వరిత పోలిక

7. 3-దశల త్వరిత ఎంపిక గైడ్

     1. బోర్ సైజు ఎంపిక: 200% సేఫ్టీ ఫ్యాక్టర్ (థియరిటికల్ స్టాపింగ్ ఫోర్స్ ≥ వాస్తవ లోడ్ × 2)తో వర్క్‌పీస్ బరువు ప్రకారం బోర్‌ను ఎంచుకోండి. 80kg కంటే తక్కువ లోడ్ కోసం φ25/φ32 ఎంచుకోండి; 80-150kg లోడ్ కోసం φ40/φ50 ఎంచుకోండి.

     2. రాడ్ ఎండ్ & బఫర్ ఎంపిక: లైట్-లోడ్ తక్కువ-వేగం దృశ్యాల కోసం B ఫ్లాట్ రాడ్ + S రబ్బర్ బఫర్‌ని అడాప్ట్ చేయండి; హై-స్పీడ్ లైట్-లోడ్ లైన్ల కోసం R రోలర్ రకాన్ని ఎంచుకోండి; మీడియం-లోడ్ మరియు అధిక-ఫ్రీక్వెన్సీ పని పరిస్థితుల కోసం K సర్దుబాటు చేయగల బఫర్ రకాన్ని ఎంచుకోండి.

     3. ఫంక్షనల్ కాన్ఫిగరేషన్ ఎంపిక: ఆటోమేటిక్ ప్రొడక్షన్ లైన్ల కోసం ఎఫ్ స్వీయ-లాకింగ్‌ను సిద్ధం చేయండి; అధిక-ఫ్రీక్వెన్సీ సైక్లిక్ నియంత్రణ కోసం డబుల్-యాక్టింగ్ మోడ్‌ను ఎంచుకోండి; భద్రత-ప్రాధాన్యత మరియు పవర్-ఆఫ్ ప్రొటెక్షన్ స్టేషన్ల కోసం సింగిల్-యాక్టింగ్ స్ప్రింగ్ ఎక్స్‌టెండ్ మోడ్‌ను అనుసరించండి.

ఒక వాక్య సారాంశం

     SOLH TWQ సిరీస్ ఫిక్స్‌డ్-హైట్ స్టాపర్ సిలిండర్‌లో కాంపాక్ట్ డిజైన్, మల్టీ రాడ్-ఎండ్ కంపాటబిలిటీ మరియు ఐచ్ఛిక స్వీయ-లాకింగ్ & అడ్జస్టబుల్ బఫర్ ఫంక్షన్‌లు ఉన్నాయి, ఇది 10-150kg లైట్ మరియు మీడియం-డ్యూటీ ఆటోమేటెడ్ కన్వేయర్ సిస్టమ్‌లకు అధిక-ధర-పనితీరు, స్థిరమైన మరియు సౌకర్యవంతమైన స్టాపింగ్ సొల్యూషన్‌లను అందిస్తుంది.
