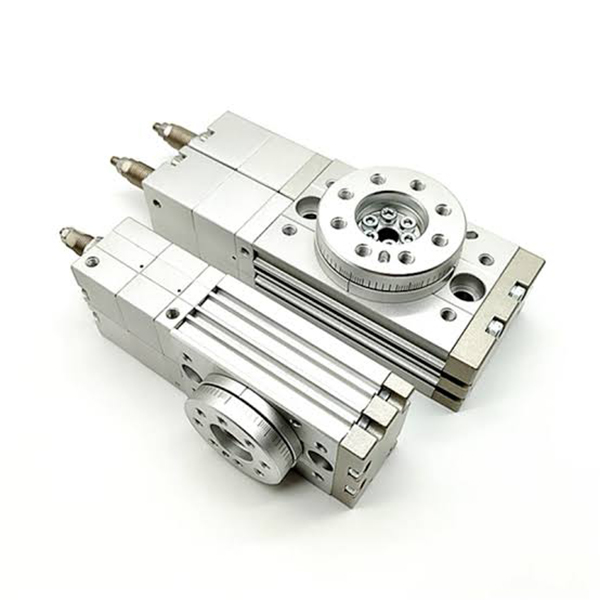

MSZ సిరీస్ త్రీ-పొజిషన్ రోటరీ సిలిండర్ | ర్యాక్ & పినియన్ న్యూమాటిక్ యాక్యుయేటర్

బ్రాండ్: రిచ్ టెక్నాలజీ ద్వారా SOLH

1. ఉత్పత్తి అవలోకనం & కోర్ పొజిషనింగ్

  SOLH MSZ సిరీస్ అనేది ప్రత్యేకంగా రూపొందించబడిన ఒక ప్రొఫెషనల్ రాక్-అండ్-పినియన్ రోటరీ టేబుల్ సిలిండర్.మూడు-స్థాన స్థానాలు. ఇది ప్రత్యేకమైన ఎడమ/మధ్య/కుడి (0° / మిడ్-స్టాప్ / 180°) ట్రిపుల్ స్టాప్ ఫంక్షన్‌ను కలిగి ఉంది, స్టాండర్డ్ టూ-పొజిషన్ రోటరీ సిలిండర్‌లు మిడ్-స్ట్రోక్ స్టాపింగ్‌ను సాధించలేని పొజిషనింగ్ పెయిన్ పాయింట్‌ను పరిష్కరిస్తుంది. డ్యూయల్-వాల్వ్ సర్క్యూట్ కాన్ఫిగరేషన్ లేకుండా ఒకే 5/3-మార్గం మధ్య-పీడన సోలేనోయిడ్ వాల్వ్ ద్వారా నియంత్రించబడుతుంది, ఇది వాయు వ్యవస్థ లేఅవుట్‌ను చాలా సులభతరం చేస్తుంది. మధ్యస్థ స్థానం ±10° చక్కటి సర్దుబాటుకు మద్దతు ఇస్తుంది, అయితే రెండు చివరలు 0~95° యాంగిల్ ట్యూనింగ్‌ను గ్రహించి, వర్క్‌పీస్ డైవర్షన్, సార్టింగ్, మల్టీ-స్టేషన్ ఇండెక్సింగ్ మరియు తప్పనిసరి ఇంటర్మీడియట్ పొజిషనింగ్ అవసరమయ్యే దృశ్యాలకు ఇది సరైన వాయు పరిష్కారంగా మారుతుంది.

  1.1 సిరీస్ త్వరిత ఎంపిక కోర్

కోర్ ప్రొడక్ట్ పొజిషనింగ్: మల్టీ-యాంగిల్ ఫ్లెక్సిబుల్ పొజిషనింగ్ డిమాండ్‌లకు అనుగుణంగా సర్దుబాటు చేయగల ఇంటర్మీడియట్ పొజిషన్‌తో 0° (ఎడమ) → మధ్య (మధ్య) → 180° (కుడి) యొక్క ఖచ్చితమైన మూడు-స్టాప్ భ్రమణాన్ని గుర్తిస్తుంది.

2. కోర్ టెక్నికల్ పారామితులు (SOLH స్టాండర్డ్)

  2.1 ప్రాథమిక లక్షణాలు

     • బోర్ సైజు: 10 / 20 / 30 / 50

     • ఆపరేషన్ మోడ్: డబుల్-యాక్టింగ్, డ్యూయల్-ర్యాక్ & పినియన్, మూడు-పొజిషన్ మిడ్-స్టాప్

     • పని ఒత్తిడి: 0.2~1.0MPa (రబ్బరు బఫర్ రకం); 0.2~0.6MPa (హైడ్రాలిక్ బఫర్ రకం)

     • ప్రూఫ్ ఒత్తిడి: 1.05MPa

     • పని ఉష్ణోగ్రత: 0℃~60℃ (గడ్డకట్టే వాతావరణం లేదు)

     • స్వింగ్ యాంగిల్: సింగిల్ ఎండ్ కోసం 0~95°, మొత్తం సర్దుబాటు కోణం 0~190°

     • మిడ్-స్టాప్ సర్దుబాటు: కేంద్ర స్థానం ఆధారంగా ±10° ఫైన్ ట్యూనింగ్

     • పొజిషనింగ్ ఖచ్చితత్వం: ± 0.02mm (MSZA హై-ప్రెసిషన్ రకం); ±0.05mm (MSZB ప్రాథమిక రకం)

     • లూబ్రికేషన్ మోడ్: ఆయిల్-ఫ్రీ సెల్ఫ్ లూబ్రికేషన్ ఆపరేషన్

     • పోర్ట్ థ్రెడ్: M5×0.8 (10/20 బోర్); M8×1.25 (30/50 బోర్)

  2.2 అవుట్‌పుట్ టార్క్ & అనుమతించదగిన లోడ్ (0.5MPa)

  2.3 బఫర్ ఎనర్జీ అబ్సార్ప్షన్ కెపాసిటీ

3. స్ట్రక్చరల్ ఫీచర్స్ & త్రీ-పొజిషన్ వర్కింగ్ ప్రిన్సిపల్

  3.1 కోర్ స్ట్రక్చరల్ అడ్వాంటేజెస్

     • డ్యూయల్-ర్యాక్ & డ్యూయల్-పిస్టన్ మిడ్-స్టాప్ స్ట్రక్చర్: డబుల్ ర్యాక్ డ్రైవింగ్ గేర్ మరియు ఇండిపెండెంట్ మిడిల్ స్టాప్ పిస్టన్ డిజైన్‌ను స్వీకరిస్తుంది, బ్యాక్‌లాష్‌ను తొలగిస్తుంది మరియు మూడు-స్థాన మార్పిడి సమయంలో స్థిరమైన మరియు స్థిరమైన టార్క్‌ను అవుట్‌పుట్ చేస్తుంది.

     • ఇంటిగ్రేటెడ్ రోటరీ టేబుల్ డిజైన్: డైరెక్ట్ వర్క్‌పీస్ మౌంటు కోసం పొజిషనింగ్ పిన్ హోల్స్‌తో అమర్చబడి, అధిక దృఢత్వం మరియు అదనపు ఫిక్చర్‌లు లేకుండా సరళమైన మరియు వేగవంతమైన ఇన్‌స్టాలేషన్‌ను కలిగి ఉంటుంది.

     • సెంట్రల్ హాలో త్రూ-హోల్: బిల్ట్-ఇన్ సెంట్రల్ త్రూ హోల్ (Ø6~Ø12), గాలి పైపులు మరియు ఎలక్ట్రిక్ వైర్లు చక్కగా గుండా వెళ్లేలా, ఇంటిగ్రేటెడ్ వైరింగ్ మరియు పైపింగ్‌లను గ్రహించేలా చేస్తుంది.

     • స్వతంత్ర కోణ సర్దుబాటు: ప్రొఫెషనల్ అడ్జస్ట్‌మెంట్ బోల్ట్‌లతో అమర్చబడి, ఎడమ/కుడి పరిమితి కోణాల యొక్క స్వతంత్ర ఫైన్ ట్యూనింగ్ మరియు మిడిల్ స్టాప్ పొజిషన్, ఫ్లెక్సిబుల్ యాంగిల్ కాలిబ్రేషన్‌ను గ్రహించడం.

     • ప్రామాణిక మాగ్నెటిక్ స్విచ్ స్లాట్లు: రెండు వైపులా స్టాండర్డ్ రిజర్వ్డ్ గ్రూవ్‌లు, D-M9B మరియు D-A93 మాగ్నెటిక్ స్విచ్‌లకు అనుకూలంగా ఉంటాయి, ఆటోమేటెడ్ సిగ్నల్ లింకేజ్ కోసం ఎడమ/మధ్య/కుడి మూడు స్థానాలను నిజ-సమయంలో గుర్తించడం.

  3.2 మూడు-స్థాన నియంత్రణ సూత్రం (కోర్ అడ్వాంటేజ్)

   MSZ సిరీస్‌కు మాత్రమే అవసరంఒక 5/3-మార్గం మధ్య-పీడన సోలనోయిడ్ వాల్వ్ మూడు-స్థాన మార్పిడిని గ్రహించడానికి, డ్యూయల్-వాల్వ్ లేదా కాంప్లెక్స్ ఎయిర్ సర్క్యూట్ స్విచింగ్ అవసరం లేదు, ఇది సిస్టమ్ నిర్మాణాన్ని సులభతరం చేస్తుంది మరియు మొత్తం పరికరాల ధరను తగ్గిస్తుంది.

     1. ఎడమ స్థానం (0°): సోలేనోయిడ్ వాల్వ్ లెఫ్ట్ స్టేషన్ ఎయిర్ ఇన్‌టేక్, సింగిల్-సైడ్ ఎయిర్ సప్లై మరియు రివర్స్-సైడ్ ఎగ్జాస్ట్, రోటరీ టేబుల్‌ను 0° ఎడమ పరిమితి స్థానం వద్ద ఖచ్చితంగా లాక్ చేయడానికి డ్రైవింగ్ చేస్తుంది.

     2. కుడి స్థానం (180°): సోలేనోయిడ్ వాల్వ్ రైట్ స్టేషన్ ఎయిర్ ఇన్‌టేక్, రివర్స్ ఎయిర్ సర్క్యూట్ యాక్షన్, రోటరీ టేబుల్‌ని 180° కుడి పరిమితి స్థానంలో తిప్పడానికి మరియు లాక్ చేయడానికి డ్రైవింగ్ చేస్తుంది.

     3. మిడిల్ స్టాప్ పొజిషన్ (M): సోలేనోయిడ్ వాల్వ్ మిడిల్ స్టేషన్, సిలిండర్ యొక్క రెండు వైపులా ఏకకాలంలో ఒత్తిడి చేయబడుతుంది. రోటరీ పిస్టన్ ఫోర్స్ బ్యాలెన్స్‌ను నిర్వహిస్తుంది మరియు స్వతంత్ర మిడ్-స్టాప్ పిస్టన్ టేబుల్‌ను ముందుగా సెట్ చేసిన మధ్యస్థ స్థానంలో నెట్టివేస్తుంది మరియు లాక్ చేస్తుంది, ఇది స్థిరమైన ఇంటర్మీడియట్ పొజిషనింగ్‌ను తెలుసుకుంటుంది.

4. మోడల్ నామకరణ నియమాలను పూర్తి చేయండి

  సాధారణ మోడల్ కోడ్: MSZB20-R-M9BL

5. ఎంపిక నియమాలు & సాధారణ అప్లికేషన్లు

  5.1 ఎంపిక ప్రాధాన్యతా నియమాలు

     1. మొదటి స్థానం డిమాండ్: మూడు-స్థానం (ఎడమ/మధ్య/కుడి) స్టాప్ అవసరమయ్యే పని పరిస్థితుల కోసం MSZ సిరీస్‌ను ఎంచుకోండి; MSQ/HRQ టూ-పొజిషన్ రోటరీ సిలిండర్‌లు వర్తించవు.

     2. ఖచ్చితమైన సరిపోలిక: హై-రిపీట్ పొజిషనింగ్ దృశ్యాల కోసం MSZA హై-ప్రెసిషన్ రకాన్ని ఎంచుకోండి; సాధారణ సార్వత్రిక దృశ్యాల కోసం ఖర్చుతో కూడుకున్న MSZB ప్రాథమిక రకాన్ని ఎంచుకోండి.

     3. వేగం & లోడ్ సరిపోలిక: హై-స్పీడ్, హెవీ-లోడ్ మరియు హై-ఇంపాక్ట్ ఆపరేషన్ కోసం -R హైడ్రాలిక్ బఫర్ రకాన్ని అడాప్ట్ చేయండి; తక్కువ-స్పీడ్ లైట్-లోడ్ ఆపరేషన్ కోసం ప్రామాణిక రబ్బరు బఫర్ సరిపోతుంది.

     4. లోడ్ ధృవీకరణ: జామింగ్ మరియు పొజిషనింగ్ విచలనాన్ని నివారించడానికి, అసలు రేడియల్ లోడ్, యాక్సియల్ లోడ్ మరియు బెండింగ్ మూమెంట్ అనుమతించదగిన విలువల కంటే తక్కువగా ఉన్నాయని నిర్ధారించుకోండి.

  5.2 సాధారణ అప్లికేషన్ దృశ్యాలు

     • వర్క్‌పీస్ డైవర్షన్ & సార్టింగ్: 0°/90°/180° బహుళ-కోణ మార్పిడితో మిడిల్ పొజిషనింగ్ మరియు ఎడమ/కుడి మెటీరియల్ పంపిణీని గ్రహించండి.

     • బహుళ-స్టేషన్ ఇండెక్సింగ్: ఆటోమేటెడ్ అసెంబ్లీ, డిటెక్షన్ మరియు ప్రాసెస్ బదిలీ స్టేషన్ల కోసం మూడు-స్థాన మార్పిడి.

     • వర్క్‌పీస్ ఫ్లిప్ & స్టీరింగ్: 0° → మధ్య → 180° ప్రగతిశీల భ్రమణం ద్వారా స్థిరమైన ఫ్లిప్పింగ్ మరియు స్టీరింగ్ చర్యలను పూర్తి చేయండి.

     • ఎలక్ట్రానిక్ & ప్యాకేజింగ్ ఆటోమేషన్: బాటిల్ క్యాప్ బిగించడం, చిప్ పొజిషనింగ్, మల్టీ-యాంగిల్ ప్రొడక్ట్ డిటెక్షన్ మరియు ప్రిసిషన్ ప్యాకేజింగ్ పరికరాలకు వర్తించబడుతుంది.

6. MSZ vs MSQ కోర్ తేడా పోలిక

ఒక వాక్య సారాంశం

     SOLH MSZ సిరీస్ త్రీ-పొజిషన్ రాక్-అండ్-పినియన్ రోటరీ సిలిండర్ సింగిల్-వాల్వ్ సింపుల్ కంట్రోల్, అడ్జస్టబుల్ మిడిల్ యాంగిల్ మరియు హై రిపీట్ ఖచ్చితత్వంతో ప్రత్యేకమైన లెఫ్ట్/మిడ్/రైట్ ట్రిపుల్ స్టాప్ పొజిషనింగ్‌ను సాధిస్తుంది, ఇది ఆటోమేటెడ్ సార్టింగ్, ఇండెక్సింగ్ మరియు మల్టీ-యాంగిల్ పొజిషనింగ్ పరికరాల కోసం ప్రొఫెషనల్ అనుకూలీకరించిన పరిష్కారం.
